wiking Miro 1 Manuale utente
27.01.2015 / 53-0691
Installations- og brugsvejledning ......................... 8
Installation- and User’s Manual ..........................26
DK
GB
WIKING Miro 1
WIKING Miro 2
WIKING Miro 3
WIKING Miro 4
WIKING Miro 5
WIKING Miro 6
1
2
3
4
5
6
8
7

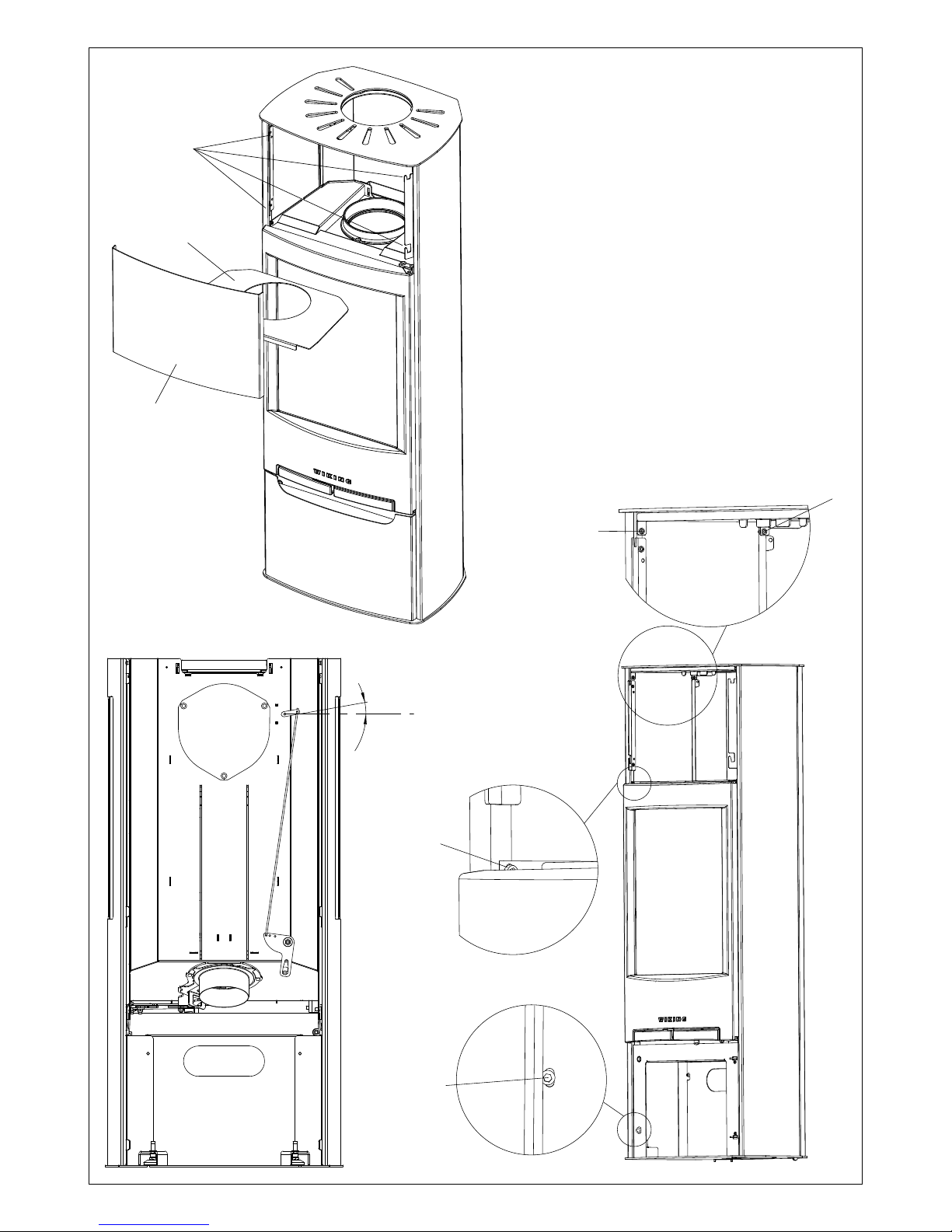

A
1
2
3
3
B
CD
2
3
5
1
4
6

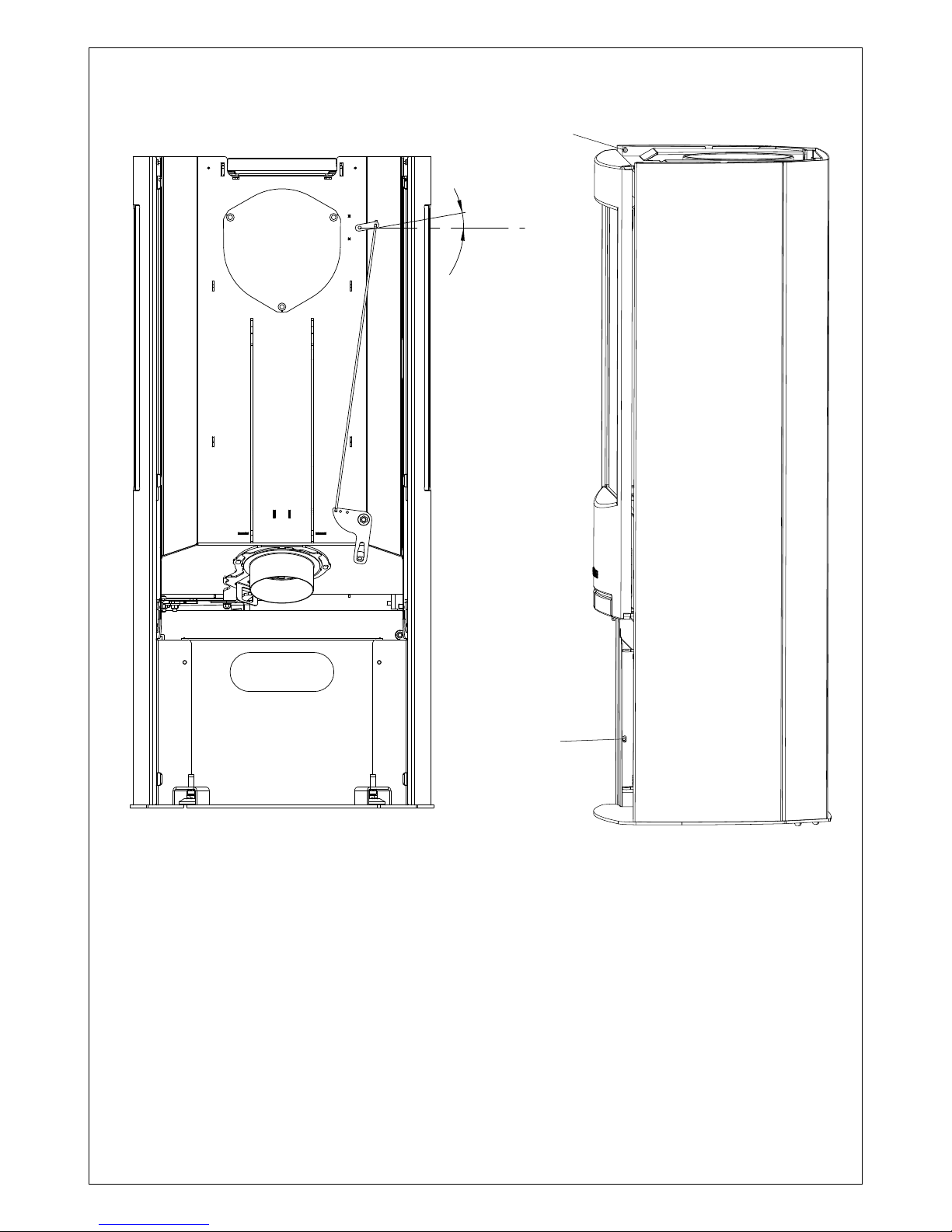

E
2
3
1
4
F
5

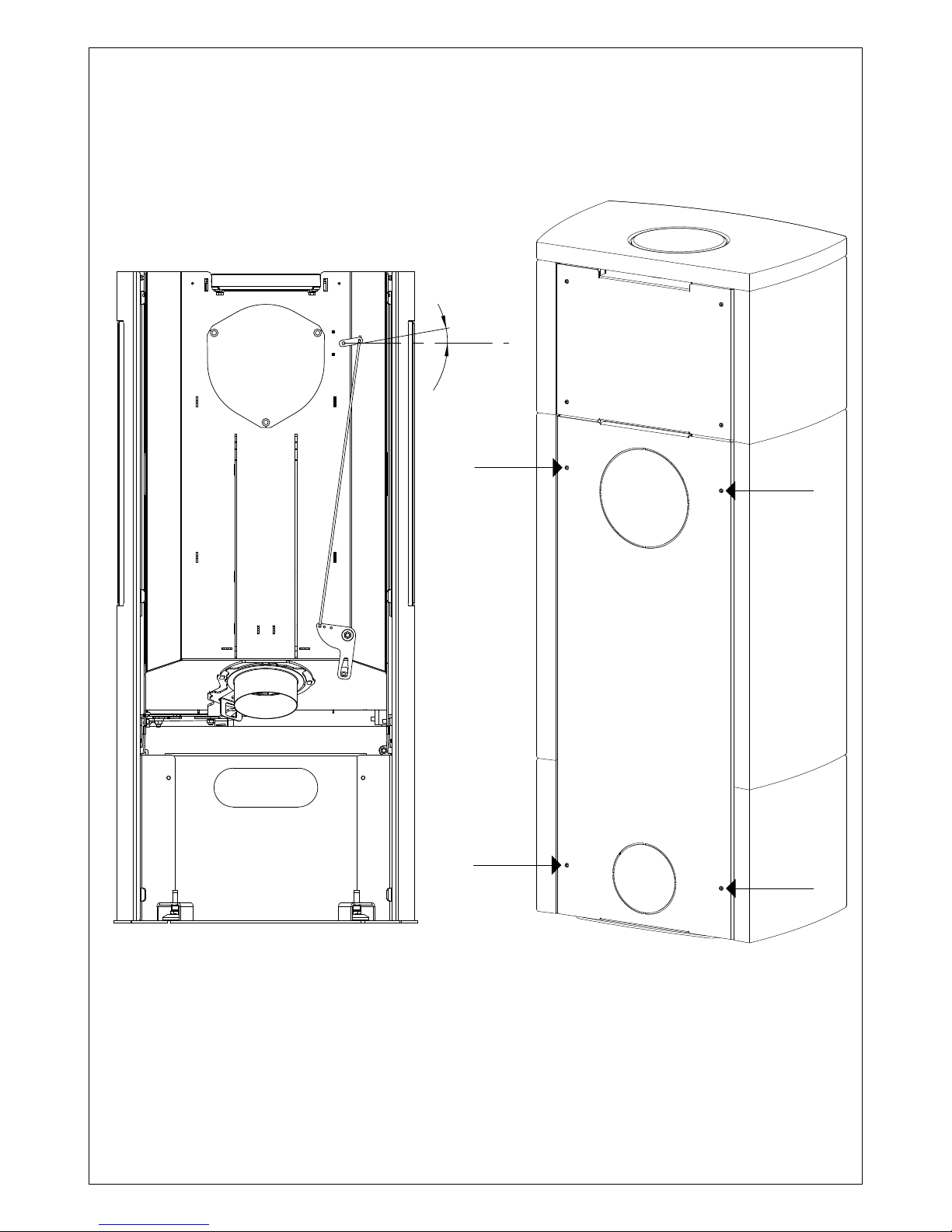

G1
2
1
10°
2
1
3
6
5
4
4
G2
10°
G3
10°
8
Dansk
Indholdsfortegnelse
Tegninger.......................................................................................................2
Velkommen som WIKING brændeovnsejer................................................. 9
Installationsvejledning............................................................................ 10
Brugsvejledning ...................................................................................... 13
Betjening af luftspjældet ............................................................................ 14
Værd at vide når du fyrer........................................................................... 14
Optænding og fyring i din WIKING brændeovn...........................................16
Værd at vide om røgrøret ............................................................................17
Værd at vide om skorstenen........................................................................17
Rengøring og vedligeholdelse af din brændeovn .......................................18
Ydeevnedeklaration.....................................................................................20
Problemløsning............................................................................................21
Prøvningsattest ...........................................................................................22
Garanti og reklamationsbestemmelser........................................................24
Typeskilt..................................................................................................42-47
Prøvningsattest, klip af......................................................................... 48+50
Garantibevis ..............................................................................................52
9
Velkommen som WIKING brændeovnsejer
Kære WIKING-ejer
Vi ønsker dig tillykke med din nye WIKING brændeovn og håber, at du får stor glæde af den.
WIKING har i mere end 30 år udviklet og produceret kvalitetsbrændeovne, og vi er kendt i hele
Europa for vores design og høje tekniske standard. Som WIKING-ejer har du sikret dig en
brændeovn med et tidløst design og en lang levetid.
Gennemlæs grundigt denne installations- og brugsvejledning før din brændeovn opstilles, der-
ved undgår du fejl og får hurtigere glæde ud af din brændeovn.
Garanti
Alle WIKING brændeovne er testet og godkendt efter EN 13240 (Europæisk Standard) og
NS 3058 og NS 3059 (norske standarder, der beskriver partikeludslip). Det er din garanti for
at brændeovnen opfylder alle europæiske normer og krav til sikkerhed, kvalitet og miljørigtig
forbrænding. WIKING giver 5 års garanti på din brændeovn.
Fordele ved din nye brændeovn
WIKING Miro er en ot brændeovn, der passer ind i ethvert hjem, hvor rene og enkle linier er
ønsket. Brændeovnen har en stor rude og WIKING Miro 1, WIKING Miro 3 og WIKING Miro 5
har desuden to brede sideglas, så der er et godt indkig til ammerne fra mange vinkler. Samti-
dig gør rudeskylsluften, at ruden ved korrekt fyring ikke soder til, og du får derfor større glæde
ud af den store rude. Du styrer brændeovnenes lufttilførsel med et brugervenligt 1-grebs sy-
stem, der er placeret under lågen. Det enkle greb gør det let for dig at styre forbrændingen.
I WIKING Miro sker luftreguleringen ved optænding og genindfyring helt automatisk gennem
WIKING Automatic. Du får derfor meget mere varme ud af dit træ og dermed en bedre varme-
økonomi. WIKING Miro er en effektiv brændeovn med et ot design, der vil give dig stor glæde
de næste mange år.
God fornøjelse med din nye brændeovn!
10
Installationsvejledning

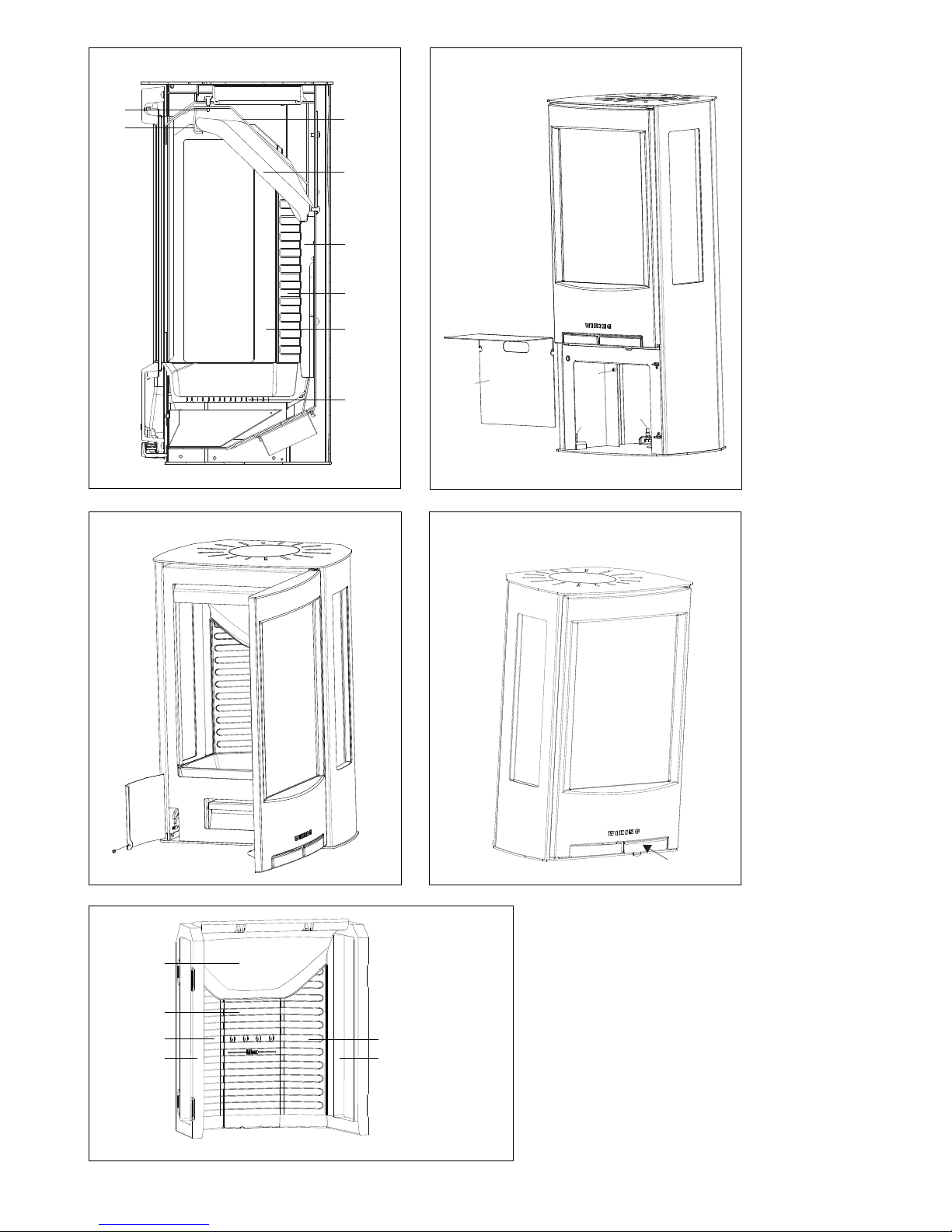

Inden du går i gang (tegning A)
På tegning A ser du et tværsnit af din brændeovn.
Her kan du se en oversigt over hvilke dele din brændeovn består af.
1. Røglederplade af stål.
2. Røglederplade i vermiculite.
3. Bagplade i vermiculite.
4. Hjørneplade i vermiculite.
5. Sideplade i vermiculite.
Bemærk: Brændkammeret er beklædt med plader af vermiculite, der er et varmeisolerende
materiale. Disse plader sikrer, at der hurtigt opnås den optimale forbrændingstemperatur og
skal derfor blive i brændeovnen.
Røglederpladen i stål og røglederpladen i vermiculite sørger for, at røgens vej gennem bræn-
deovnen bliver så lang som mulig, således at røggasserne får mest mulig tid til at afgive deres
varme til ovnen og dermed til omgivelserne. Derved får du mere varme ud af dit træ, fordi den
varme røg ikke sendes direkte ud gennem skorstenen.
Placering af løsdele (tegning A)
Det er vigtigt, at du kontrollerer, at alle løsdele er på plads og ubeskadigede som følger af
transporten. På tegning A kan du se hvor delene skal være i brændeovnen.
1. Røglederpladen i stål (1) er ophængt i 2 kroge og er udstyret med en transportsikring i form
af 2 splitter (7). Disse 2 splitter skal fjernes inden ovnen tages i brug.
2. Røglederpladen i vermiculite (2) skal hvile på 2 beslag (8) øverst og forrest i brændkam-
meret, og skal være skubbet helt tilbage i brændkammeret.
3. Bagpladen (3) skal være skubbet helt tilbage i brændkammeret.
4. Bundpladen (6) skal ligge adt i bunden af brændkammeret.
Når du er sikker på at de løse dele er på plads, er du klar til installationen af brændeovnen.

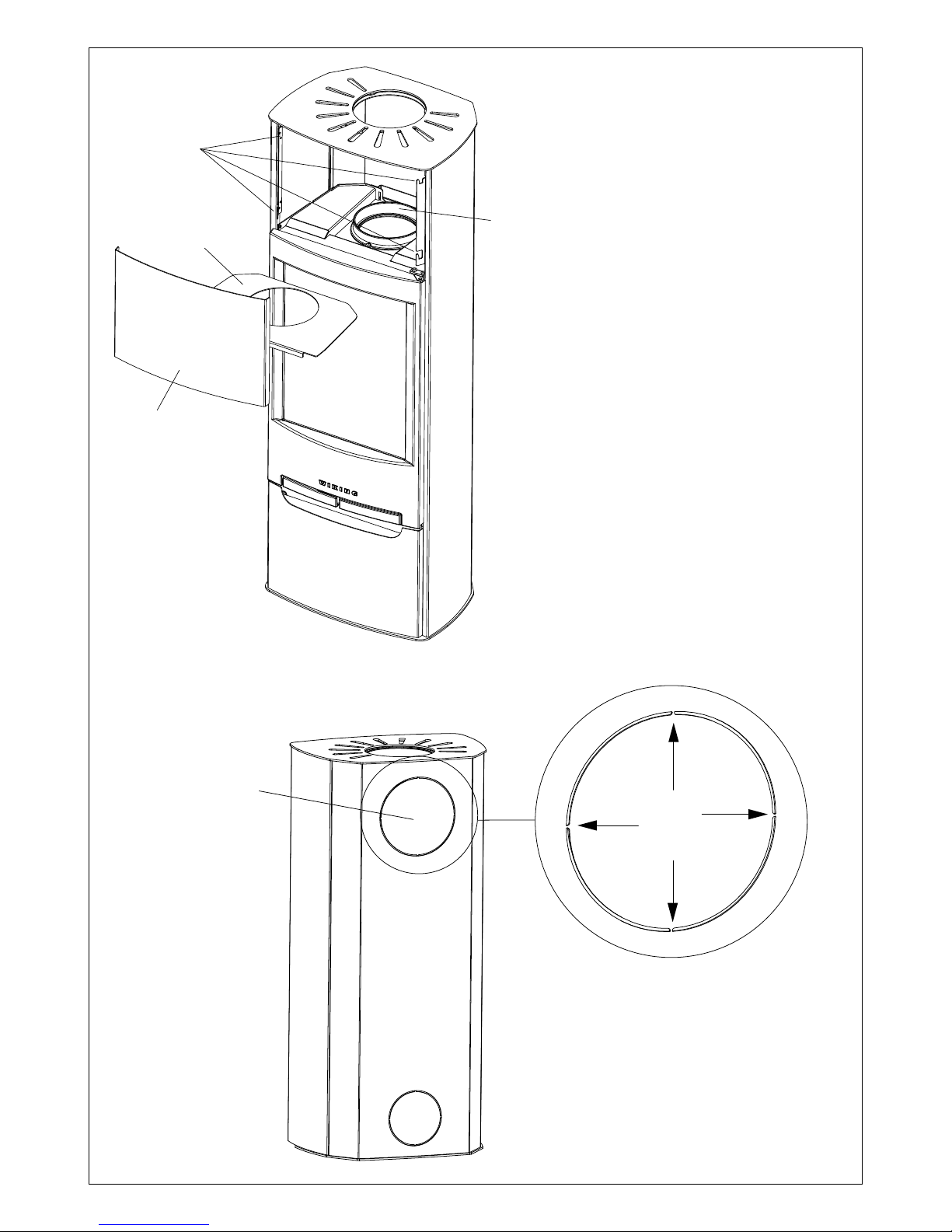

Ændring af røgafgang (WIKING Miro 1 - WIKING Miro 4)
Hvis røgafgangen ønskes ændret fra topafgang til bagudgang gøres som følger:
1. Løft toppladen af brændeovnen.
2. Røgringen på toppen af brændeovnen afmonteres ved at fjerne de 3 stk. skruer. Nu kan
røgringen løftes af.
3. Bagpladen har en udskæring til røgrøret. Knæk pladen inden for denne udskæring af, så
der laves et hul i bagpladen, der passer til røgrøret.
4. Afdækningspladen på bagsiden af brændeovnen afmonteres ved at fjerne de 3 stk. skruer
(Torx Bit no. 30). Nu kan afdækningen fjernes.
5. Monter afdækningspladen på toppen af brændeovnen med de 3 stk. skruer.
6. Røgringen placeres i røgafgangshullet på bagsiden af brændeovnen og spændes fast med
de 3 stk. skruer.
7. Toppladen lægges på brændeovnen igen.
Der kan tilkøbes et topdæksel, som kan dække hullet i brændeovnens topplade, hvis brænde-
ovnen tilsluttes med røgafgang bagud.
