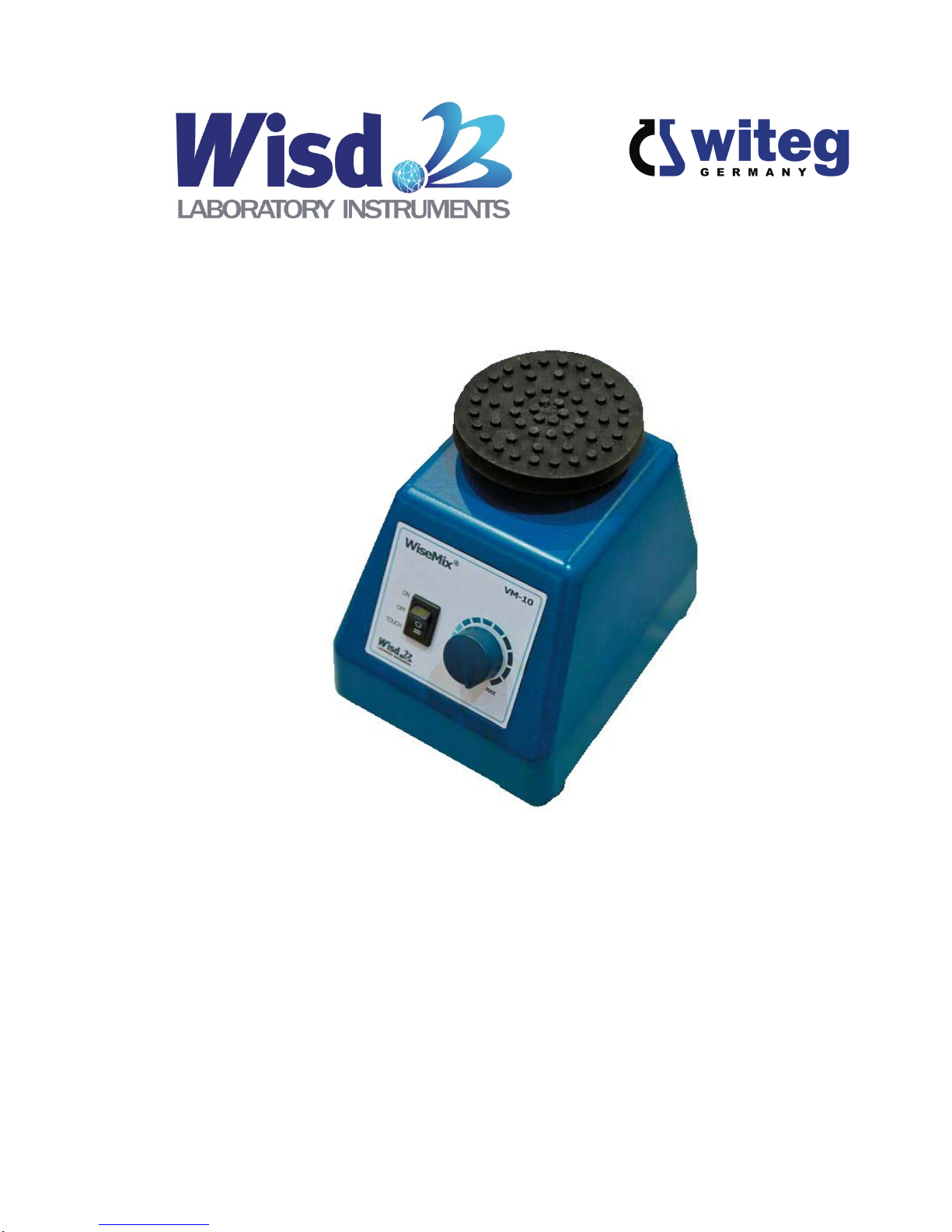

Witeg VM-10 Manuale utente

VM-10

Vortex Mixer

Bedienungsanleitung

Operating Manual

witeg Labortechnik GmbH

www.witeg.de

witeg Labortechnik GmbH, VM-10 Vortex Mixer

(English manual at page 6)

Inhaltverzeichnis

1 Vorwort........................................................................................................................1

2 Sicherheitsanweisungen ...........................................................................................1

2.1 Symbolerklärungen ........................................................................................................ 1

2.2 Anweisungen................................................................................................................... 1

3 Produktbeschreibung................................................................................................3

3.1 Hauptmerkmale............................................................................................................... 3

3.2 Gesamtübersicht............................................................................................................. 3

4 Verpackungsinhalt.....................................................................................................3

5 Aufstellen des Gerätes und Inbetriebnahme ...........................................................3

6 Funktionsbeschreibung.............................................................................................4

7 Wartung und Reinigung.............................................................................................4

8 Technische Daten.......................................................................................................4

9 Garantieurkunde.........................................................................................................5

www.witeg.de

witeg Labortechnik GmbH, VM-10 Vortex Mixer

1 Vorwort

Vielen Dank für den Kauf unseres VM-10 Vortex Mixer.

Mit einem Gerät der Marke Wisd haben Sie eine sehr gute Wahl getroffen.

Lesen Sie sich bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb

nehmen. Neben den Sicherheitshinweisen und der Funktionsbeschreibung finden Sie hier auch

die wichtigsten technischen Parameter.

Nur der sachgerechte Umgang mit dem Gerät garantiert ein Höchstmaß an Sicherheit und eine

hohe Lebensdauer des Gerätes. Halten Sie sich deshalb unbedingt an die vorgegebenen

Sicherheitsanweisungen im Abschnitt 2.

Geben Sie dieses Gerät nur mit der dazugehörigen Bedienungsanleitung an Dritte weiter.

Änderungen am Gehäuse oder Spezifikationen zur Verbesserung von Qualität und Leistung des

Produktes, können ohneAnkündigung von witeg vorgenommen werden.

2 Sicherheitsanweisungen

2.1 Symbolerklärungen

WARNUNG

Hinweise zur Vermeidung von Verletzungen oder todbringenden Situationen.

VORSICHT

Allgemeine Anweisungen zum sachgerechten und sicheren Gebrauch.

ACHTUNG

Informationen bezüglich der Funktion und der Betriebsparameter.

Betriebsumgebung

Hinweise bezüglich der Aufstellung des Gerätes.

WARNUNG vor Explosionen

Sicherheitsanweisungen zur Vermeidung von Explosionen.

2.2 Anweisungen

Die sichere und fehlerfreie Nutzung des Gerätes setzt voraus, dass Sie sich die folgenden

Anweisungen sorgfältig durchlesen und beim Umgang mit dem Gerät unbedingt befolgen.

Schließen Sie das Gerät nur an die geeignete Spannungsversorgung an. Beachten Sie

dabei bitte die Angaben auf dem Typenschild.

Stellen Sie sicher, dass die Anschlussleitung unbeschädigt und korrekt angeschlossen ist.

www.witeg.de

witeg Labortechnik GmbH, VM-10 Vortex Mixer

Mehrfachsteckdosen sind zum Verlängern des Anschlusskabels nicht zulässig.

Betreiben Sie dieses Gerät nur an Stromkreisen, die mit einem Fehlerstrom-Schutzschalter

(FI) ausgestattet sind.

Achten Sie auf einen ausreichend großen Leiterquerschnitt wenn Sie Verlängerungskabel

anschließen.

Falls unübliche Geräusche und Gerüche oder Rauch auftreten, ziehen Sie unverzüglich den

Netzstecker heraus und kontaktieren Sie den Hersteller oder einen Vertriebspartner.

Trennen Sie das Gerät vor Wartungs- oder Reparaturarbeiten vom Netz.

Beim Einsatz von radioaktiven oder kontaminierten Material, trägt der Kunde allein die

Verantwortung.

Stellen Sie sicher, dass das Gerät nicht verrutschen kann.

Um Hitzestaus oder Brände zu vermeiden, müssen Sie sicher stellen, dass das Gerät

genügend Freiraum für eine ausreichende Luftzirkulation hat.

Vermeiden Sie direkte Sonneneinstrahlung.

Das Gerät darf nicht in der Nähe leicht entzündlicher Materialen betrieben werden.

Die Aufstellung im Freien ist nicht zulässig.

Das Gerät sollte nur an einem ausreichend beleuchteten Platz betrieben werden, damit

keine Zwischenfälle durch Bedienungsfehler auftreten.

Die Aufstellung in feuchten oder staubigen Räumen kann Kurzschlüsse, Überhitzungen und

Brände verursachen.

Bedienen Sie das Gerät erst, nachdem Sie sich mit allen Sicherheitsanweisungen vertraut

gemacht haben.

Dieses Gerät sollte nur von geschulten Personen bedient werden, die mit den

Sicherheitsmaßnahmen für das Arbeiten in einem Labor vertraut sind.

Achten Sie darauf, dass keine Flüssigkeiten in den Regler oder das Gehäuse gelangen.

Damit eine lange Lebensdauer erreicht wird, müssen Sie das Gerät sauber halten.

Schalten Sie das Gerät ab, bevor Sie es vom Netz trennen.

Sollten leicht brennbare, elektrisch leitende oder sonstige Gegenstände oder Flüssigkeiten

in das Gerät gelangt sein, müssen Sie das Gerät sofort vom Netz trennen.

Tragen Sie während der Nutzung des Gerätes immer die entsprechende

Arbeitsschutzbekleidung.

Ziehen Sie den Netzstecker, wenn das Gerät längere Zeit nicht benutzt werden soll.

Bedecken Sie niemals die Belüftungsschlitze am Gehäuse, dies könnte zur Zerstörung des

Gerätes und zu Bränden führen.

Der Einsatz des Gerätes in explosionsgefährdeten Räumen ist unzulässig.

www.witeg.de

witeg Labortechnik GmbH, VM-10 Vortex Mixer

Alle Schaltkreise und elektronischen Komponenten dieses Produktes sind witeg eigene

Technologien. Deshalb dürfen Reparaturen und Veränderungen am Gerät nur durch von

witeg autorisiertem Personal durchgeführt werden. Eine Zuwiderhandlung hat den

Ausschluss der Gewährleistung zu Folge und kann zu ernsthaften Sach- und

Personenschäden führen.

3 Produktbeschreibung

3.1 Hauptmerkmale

Der Wisd VM-10 Vortex Mixer ist für Mixvorgänge in der Chemie, Biologie, Medizin und

Pharmakologie geeignet.

Nachfolgend sehen Sie eine Liste der Hauptmerkmale:

Einfachste Bedienung.

Schnelle Inbetriebnahme.

Robuste Bauweise für eine hohe Lebensdauer.

Überhitzungs- und Überlastungsschutz.

Listungsstark und geräuscharm.

Dauer- und Tippbetrieb.

3.2 Gesamtübersicht

4 Verpackungsinhalt

Anzahl

Bezeichnung

VM-10 Vortex Mixer

Netzkabel

Schüttelplattform

Schüttelhaube

Bedienungsanleitung

5 Aufstellen des Gerätes und Inbetriebnahme

1. Entfernen Sie vorsichtig die Verpackung und eventuelle Verschmutzungen.

2. Überprüfen Sie das Gerät auf eventuelle Transportschäden. Sollten unverhofft

Schüttelplattform

Drehknopf

für

Drehzahl

Hauptschalter

www.witeg.de

witeg Labortechnik GmbH, VM-10 Vortex Mixer

Transportschäden vorhanden sein, informieren Sie bitte umgehend den Spediteur und

Ihren Vertragspartner.

3. Lassen Sie das Gerät bis zur Akklimatisierung für einige Zeit am Einsatzort stehen,

bevor Sie es ans Netz anschließen.

4. Stellen Sie sicher, dass allen Sicherheitsanweisungen Folge geleistet wurde.

5. Schließen Sie das Gerät an das Netz an.

6. Schalten Sie das Gerät mit dem Netzschalter ein.

6 Funktionsbeschreibung

Dauerbetrieb: Schalten Sie den Kippschalter auf „ON“.

Tippbetrieb: Es wird nur gemixt, wenn von oben Druck auf die Schütteleinheit ausgeübt wird.

Drehzahl: Die Mixintensität können Sie mit dem Drehknopf für Drehzahl stufenlos regeln.

7 Wartung und Reinigung

Lesen Sie sich vor Beginn der Wartungs- und Reparaturarbeiten unbedingt die

Sicherheitsanweisungen sorgfältig durch.

Ziehen Sie den Netzstecker aus der Dose, bevor Sie mit der Reinigung des Gerätes

beginnen.

Die Reinigung des Gerätes sollte nur mit neutralen Reinigungsmitteln und weichen

Tüchern erfolgen.

Organische Lösungen, starke Chemikalien und grobe Tücher können das Gerät

beschädigen.

Wenn Sie das Gerät längere Zeit nicht benutzen wollen, ziehen Sie bitte den

Netzstecker heraus und lagern das Gerät trocken in der Verpackung.

Verwenden Sie nur originale Ersatz- und Zubehörteile.

8 Technische Daten

Modell

VM-10

Gesamt Abmessungen (mm)

(B×T×H)

160 x 128 x 145

Mixbewegung

Orbital

Schüttelgeschwindigkeit

3300 U/min

Gewicht (kg)

Stromversorgung

AC 230 V, 1N~, 50/60 Hz

Dauerbetrieb

Drehknopf

für

Drehzahl

Aus

Tippbetrieb

www.witeg.de

witeg Labortechnik GmbH, VM-10 Vortex Mixer

9 Garantieurkunde

Garantieurkunde

für

L a b o r g e r ä t e

Die Qualität und alle Funktionen wurden vom

Hersteller vor dem Versand geprüft.

Wir gewähren Ihnen deshalb vom Zeitpunkt des Kaufdatums

zwei Jahre Garantie.

Beschädigungen durch Naturkatastrophen oder unsachgemäße Nutzung

durch den Kunden sind von dieser Garantie ausgeschlossen.

Bitte vervollständigen Sie anhand Ihrer Rechnung und dem Typenschild

folgende Tabelle:

Artikel

VM-10 Vortex Mixer

Seriennumm

Datum

witeg Labortechnik GmbH

Am Bildacker 16

D-97877 Wertheim

TEL: +49-9342-9301-0

FAX: +49-9342-9301-77

Email: [email protected]

www.witeg.de

witeg Labortechnik GmbH, VM-10 Vortex Mixer

Contents

1 Introduction ................................................................................................................7

2 Safety Instructions.....................................................................................................7

2.1 Description of symbols .................................................................................................. 7

2.2 Instructions..................................................................................................................... 7

3 Product description ...................................................................................................8

3.1 Key features .................................................................................................................... 8

3.2 General survey................................................................................................................ 9

4 Package content.........................................................................................................9

5 Positioning the device and commissioning.............................................................9

6 Job description.........................................................................................................10

7 Maintenance and cleaning.......................................................................................10

8 Technical data...........................................................................................................10

9 Certificate.................................................................................................................. 11

www.witeg.de

witeg Labortechnik GmbH, VM-10 Vortex Mixer

1 Introduction

Thank you for purchasing our VM-10 Vortex Mixer. You did a good choice buying a Wisd

product.

Before use, please read this manual and use it properly.

To cover the user’s health and avoid the product’s destruction you have to follow the safety

instructions of the second chapter.

Please keep this operating manual in a save place for future reference and hand it out if you

consign the device to a third person.

Witeg reserves to modify the capsule or make amendments for the improvement of quality and

efficiency without prior notice.

2 Safety Instructions

2.1 Description of symbols

WARNING

Information for avoiding injuries or fatal accidents.

ATTENTION

Safety instruction to avoid a damage of the product.

ATTENTION

Information about technical parameters.

Environment

Information about the operating environment.

WARNING of explosions

Safety instruction to avoid explosions.

2.2 Instructions

For a safety and faultless using of the device it is indispensable that you read the following

instructions purposely and follow them by the use.

Connect the device only to the suitable power supply. Please have a look to the

identification plate.

Use the device only in electric circuits with ground fault circuit interrupter.

Check the power supply cord before you stick it into the electrical outlet.

Do not use power bars to extend the power supply cord.

www.witeg.de

witeg Labortechnik GmbH, VM-10 Vortex Mixer

Only use extension cables with sufficient cable cross section.

Do not touch the device with wet hands during the usage because this might cause an

electrical shock.

If unexpected sound, smell or smog is generated by the device, pull out the main plug and

contact the manufacturer or your supplier immediately.

Disconnect the power supply plug before cleaning or maintenance.

If you use radiation or contaminated samples the responsibility is only up to you.

Do not use this device in areas with potentially explosive atmosphere.

Use this device only if you read the whole safety instructions.

This device should only used by persons who are familiarized with safety instructions made

for laboratories.

Pay attention that no liquid reaches the controller or inward of the capsule.

You have to keep the device clean if you want to get a longer life of it.

Wear corresponding protective work clothing during the usage.

Pull out the power cable if you didn’t want to use the device for a longer time.

Make sure that the device can not slip away.

To avoid heat congestions or fires make sure that there is enough space for air circulations.

Avoid direct solar radiation.

Do not use the device near highly combustible materials.

Do not set the device outdoors.

It is superiorly to set the device in a good illuminated place to avoid accidents engendered

by handling errors.

To set the device in wet or dusty places could cause overheating, short circuits or fires.

Reparations and amendments should only made by witeg authorized people.

Contraventions exclude the warranty.

3 Product description

3.1 Key features

The Wisd VM-10 Vortex Mixer is designed for chemical, biological, medical and

pharmaceutical mixing-applications. The device was developed for simplest usage and a very

long life.

Key features are as follows:

Indice

Lingue:

Altri manuali Witeg Attrezzature da laboratorio

Manuali Attrezzature da laboratorio popolari di altre marche

Qiagen

Qiagen DML 3000 Manuale utente

Queensgate

Queensgate NANOSCAN OP400 Manuale di programmazione

Conviron

Conviron GEN1000-GE Manuale utente

Parr Instrument

Parr Instrument 4560 Manuale di istruzioni

IKA

IKA IC control Manuale utente

Integra

Integra DOSE IT Manuale utente

Agilent Technologies

Agilent Technologies 5800 ICP-OES Manuale utente

Endress+Hauser

Endress+Hauser Cleanfit CPA875 Manuale utente

NI PXI-5422 Manuale

Collomix

Collomix Aqix Manuale utente

SPEX SamplePrep

SPEX SamplePrep 6875 Freezer/Mill Series Manuale utente

Ocean Insight

Ocean Insight FLAME-NIR+ Manuale utente

Parker

Parker ALIGN-MG-NA Manuale utente

BD 644787 Manuale utente

DENTAURUM

DENTAURUM Compact Megaplus Manuale utente

Biuged Laboratory Instruments

Biuged Laboratory Instruments BGD 626 Manuale utente

VWR

VWR SAS Super IAQ Manuale utente

illumina

illumina MiSeqDx Manuale utente
