Xylem ebro EBI DA Set Manuale utente
Dosenadapter
Can Adapter
Adaptateur pour boites
EBI - DA
4 Bedienungsanleitung
Deutsch
EBI 20
Übersicht
Dieser Dosenadapter kann für Dosen
jeglicher Art eingesetzt werden. Er
adaptiert einen EBI-Logger so an die
Dose, dass die Temperatur an einer ge-
nau definierten Stelle gemessen und im
Datenlogger abgespeichert werden
kann.
Zur Anwendung kommt ein Logger des
Typs EBI 12-T23x, EBI 12-T43x oder
EBI 12 T46x, wobei die Nadellänge von
der Höhe der Dose abhängig ist.
Der Adapter besteht aus einem rost-
freien Drehgriff, an den ein Rohr ange-
schweißt ist, dessen Ende zu einer
Schneide ausgebildet ist. Auf diesem
Rohr befindet sich ein grobes Gewinde
mit einer Dichtung.

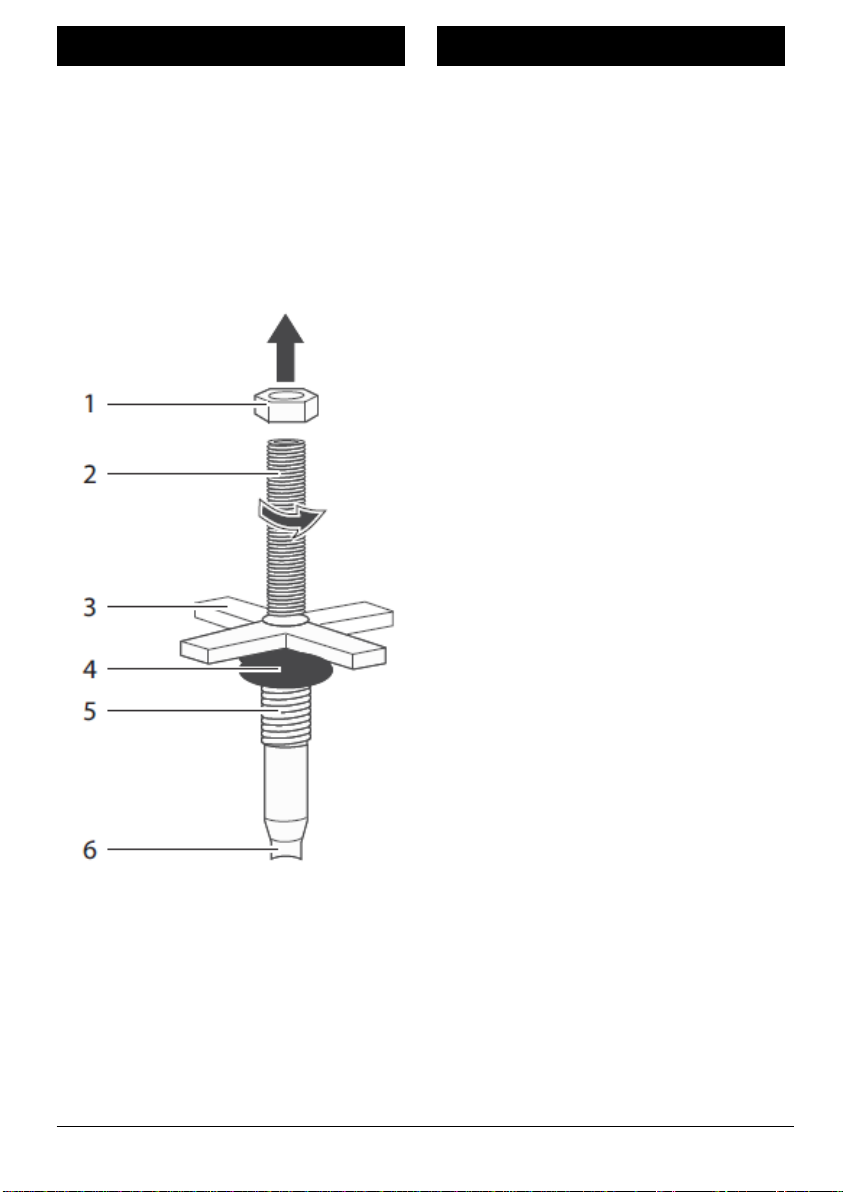

1 Kontermutter
2 Gewindestück Polyamid PA 6.6
3 Drehkreuz
4 Dichtung
5 Gewinde
6 Schneide
Auf der Oberseite ragt ein Gewinde-
stück mit einem M-10-Gewinde aus dem
Drehkreuz. Dieses wird an der einge-
stellten Höhe durch eine Kontermutter
arretiert. Das Kunststoffstück ist mit ei-
ner Bohrung versehen, in die später die
Fühlernadel des Datenloggers gescho-
ben wird.
Ba80019def02_EBI20 5
English
Français
Overview
This can-adapter is provided as acces-
sory for the EBI Logger system which
can be used on any type of drink cans.
The adapter allows fixing of EBI-12-
T23x, EBI 12-T43x also EBI 12-T46x
Loggers onto cans in that manner, that
the temperature inside the can can be
measured and recorded at a specifi c
position. Probe length is depending of
size of the can, also position of probe tip
can be adjusted for the specifi c can
size. The adapter consists of a stainless
steel handle, a tube with threading and
cutting edge also gasket.
1 Locknut
2 Polyamide with threading
3 Handle
4 Gasket
5 Threading
6 Cutting Edge
The adapter has also an Polyamide in-
sert with an hole for the Loggers probe
and also has an M10 threading with
locknut which allows exact positioning of
the probe tip.
Vue d’ensemble
L´adaptateur est un accessoir concus
pour le système d´enregistreurs EBI qui
peutêtre utilisé pour toutes sortes de
boîtes boissons. L´adaptateur permet
de performer une boîte et de fi xer un
enregistreur EBI 12-T23x, EBI 12-T43x
ou EBI 12-T46x de telle manière à pou-
voir éffectuer la mesure et l´enregis-
trement de la température à une posi-
tion défi nie à l´intérieur de la boîte.
L´adaptateur consiste en un croisillon
avec un tube en acier inoxidable,
équippé d´un fi letage et perforateur
ainsi que d´un joint torique.
1 contre-écrou
2 Polyamide avec fi letage (PA 6.6)
3 croisillon
4 Joint torique
5 Filetage
6 Perforateur
Dans le croisillon est vissé un manchon
en polyamide avec fi letage et con-
treécrou dans lequel est inséré le cap-
teur de l´enregistreur. La position du
capteur à l´intérieur de la boîte peut être
ajustée selon besoin.
6 Bedienungsanleitung
Deutsch
EBI 20
Handhabung
HINWEIS:
Vorsicht - Scharfe Spitze!
Entfernen Sie zunächst den Logger
aus dem Dosenadapter, falls dieser
noch darin steckt.
Greifen Sie den Adapter am Dreh-
kreuz (Fig. Seite 4), setzen Sie ihn
auf der Dose auf und drehen Sie
ihn mit sanftem Druck in die Dose.
Drehen Sie den Adapter im Uhrzei-
gersinn soweit in die Dose, bis die
Dichtung am Adapter leicht zusam-
mengedrückt wird.
Stecken Sie jetzt den Fühler des
EMLoggers in die im Teflongewin-
destück vorgesehene Öffung bis
zum Anschlag.
Durch Lösen der Kontermutter kön-
nen Sie das Gewindestück tiefer o-
der weniger tief in den Adapter hin-
eindrehen.
Haben Sie die richtige Höhe gefun-
den,drehen Sie die Kontermutter
fest.
HINWEIS:
Die Länge des Fühlers (7) sollte sich
nach
der Dosengröße (8) richten.
Technische Daten
Material V2A, rostfreier Edel stahl
Aufnahme Öffnung für Fühler mit 3 mm ¢
Maße ca. 65 x 65 x 100 mm
Gewicht ca. 90 g
Ba80019def02_EBI20 7
English
Français
Handling
NOTE:
Caution - adapter has sharp cutting
edge!
Remove Logger from adapter if still
present.
Take adapter on handle (Fig. 1
page 4) and position it onto the
can, now press and rotate adapter
until can is perforated.
Rotate adapter clockwise into can
until gasket is compressed.
Now insert probe of EM type Log-
ger into hole of insert, until Loggers
case stops.
To adjust position of probe tip in-
side the can, turn insert with M10
threading until probe tip has correct
position inside the can, then lock
nut to fi x position.
NOTE:
Probe length (7) should be choosen
according to the size of the can (8).
Technical data
Handle Stainless steel
Insert Polyamide PA6.6, with hole for probe
with 3 mm ¢
Dimensions approx. 65 x 65 x 100 mm
Weight approx. 90 g
Utilisation
REMARQUE:
Attention - le perforateur est équippé
d´une pointe coupante !
Enlevez l´enregistreur de l´adapta-
teur si celui-ci est encore présent.
Saisissez l´adaptateur au croisillon
(Fig.1 page 4) et posez le perfo-
rateur sur laboîte, pressez et tour-
nez jusqu´à ceque le perforateur ait
percé la boîte,ensuite tournez le
dans le sens desaiguilles d´une
montre jusqu´à ce quele joint
torique soit comprimé.
Insérez l´aiguille du capteur de
l´enregistreur dans le trou du man-
chon, jusqu´à ce que le boitier
bute.
Pour ajuster la position du capteur
à l´intérieur de la boîte, tournez le
manchon jusqu´à ce que le capteur
soit correctement positionné, en-
suite serrez le contre-écrou.
REMARQUE:
Choississez la longueur du capteur (7)
selon la taille de la boîte (8).
Données techniques
Adaptateur Acier inox
Manchon Polyamide (PA6.6), avec trou de 3 mm ¢
pour le capteur
Dimensions environ 65 x 65 x 100 mm
Poids environ 90 g
Service-Adresse / Service Address / Adress du Service
Xylem Analytics Germany Sales GmbH & Co. KG
ebro
Am Achalaich 11
82362 Weilheim
Germany
Phone: +49.(0)841.954.78.0
Fax: +49.(0)841.954.78.80
Internet: www.ebro.com
E-Mail: ebro@xylem.com
…………………………………………………………………………………….
Hersteller / Producer / Fabricant
Xylem Analytics Germany GmbH
Am Achalaich 11
82362 Weilheim
Germany
