Yamaha P1000S Manuale utente

POWER AMPLIFIER

取扱説明書

安全上のご注意

―安全にお使いいただくため―

安全にお使いいただくため、ご使用の前にこの「安全上のご注意」をよくお読みください。

またお読みになったあと、いつでも見られるところに必ず保管してください。

絵絵

絵絵表表

表表示示

示示

この取扱説明書および製品への表示では、製品を安全に正し

くお使いいただき、あなたや他の人々への危害や財産への損

害を未然に防止するために、いろいろな絵表示をしています。

内容をよく理解してから本文をお読みください。

絵表示の例

：注意（危険・警告を含む）を促す事項

：決しておこなってはいけない禁止事項

：必ずおこなっていただく強制事項

警告この欄に記載されている事項を無視して、誤った取扱いをすると、人が死亡または重傷を負う可能性があ

ります。

設置されるとき

●

この機器は

AC100V 専用です。それ以外の電源（

AC200V 、

船舶の直流電源など）では使用しないでください。火災・

感電の原因となります。

● この機器に水が入ったり、機器がぬれたりしないようご

注意ください。火災・感電の原因となります。雨天・降

雪時や海岸・水辺での使用はとくにご注意ください。

● この機器の上に水などの入った容器や小さな金属物を

置かないでください。こぼれたり、中に入ったりする

と、火災・感電の原因になります。

● 電源コードの上に重い物をのせないでください。コード

に傷が付くと、火災・感電の原因となります。とくに、

敷物などで覆われたコードに気付かずに重い物を載せ

たり、コードが本機の下敷きになることのないよう、十

分にご注意ください。

● この機器は電源スイッチを切った状態でも完全に主電

源が遮断されていませんので機器を電源コンセントの

近くに設置し、電源プラグへ容易に手が届くようにして

ください。

●（

P7000S、

P5000S のみ）

電源コードには、感電を防ぐためのアース線がありま

す。電源プラグをコンセントに差し込む前に、必ずアー

ス線を接続してください。また、アース線を外す場合

は、必ず電源プラグをコンセントから抜いたあとで行

なってください。

ご使用になるとき

● 電源コードを傷つけたり、加工したり、無理に曲げた

り、ねじったり、引っ張ったり、加熱したりしないでく

ださい。コードが破損して、火災・感電の原因になりま

す。

● この機器の裏ぶたやカバーは絶対に外さないでくださ

い。感電の原因になります。

内部の点検・整備・修理が必要と思われるときは、販売

店にご依頼ください。

● この機器を改造しないでください。火災・感電の原因と

なります。

● 雷が鳴りだしたら、早めに機器本体の電源スイッチを切

り、電源プラグをコンセントから抜いてください。

● 落雷のおそれがあるとき、電源プラグが接続されたまま

ならば、電源プラグには触れないでください。感電の原

因となります。

使用中に異常が発生したとき

● 断線・芯線の露出など、電源コードが傷んだら、販売店

に交換をご依頼ください。そのままで使用すると、火

災・感電の原因となります。

● 万一、この機器を落としたり、キャビネットを破損した

場合は、電源スイッチを切り電源プラグをコンセントか

ら抜いて販売店にご連絡ください。そのまま使用する

と、火災・感電の原因となります。

● 煙が出る、変なにおいや音がするなどの異常がみとめら

れたときや、内部に水などの異物が入った場合は、すぐ

に電源スイッチを切り、電源プラグをコンセントから抜

いてください。そのあと、販売店にご連絡ください。異

常状態のままで使用すると、火災・感電の原因となりま

す。

分解禁止

プラグをコンセ

ントから抜け

接触禁止

プラグをコンセ

ントから抜け

プラグをコンセ

ントから抜け

使用上のご注意

―正しくお使いいただくため―

使用後は、必ず電源スイッチを切りましょう。

＊この取扱説明書に掲載されている会社名、製品名は、それぞれ各社の商標または登録商標です。

＊この取扱説明書に掲載されているイラストは、すべて操作説明のためのものです。したがって実際の仕様と異なる場合があります。

注意この欄に記載されている事項を無視して、誤った取扱いをすると、人が傷害を負ったり、物的損害が発生

したりする可能性があります。

設置されるとき

● 火災・感電やけがなどを避けるため、次のような場所に

は置かないでください。

•調理台や加湿器のそばなど、油煙や湯気が当たるよう

な場所。

•ぐらついた台の上や傾いたところなど、不安定な場所。

•窓を閉め切った自動車の中や直射日光が当たる場所な

ど、異常に温度が高くなる場所。

•湿気やほこりの多い場所。

● 電源コードを熱器具に近付けないでください。コードの

被覆が溶けて、火災・感電の原因になります。

● 電源プラグを抜くときは、電源コードを引っ張らないで

ください。必ずプラグを持ってください。コードを引っ

張ると、電源コードが傷ついて、火災・感電の原因とな

ることがあります。

● 濡れた手で電源プラグを抜き差ししないでください。感

電の原因となることがあります。

● この機器の通風孔をふさがないでください。内部の温度

上昇を防ぐため、この機器のケースの前、後部には通風

孔があけてあります。通風孔がふさがると内部に熱がこ

もり、火災の原因となることがあります。

とくに次のような使い方は避けてください。

•機器をあお向けや横倒し、逆さまにする。

•本箱や押し入れなど、専用ラック以外の風通しの悪い

狭いところに押し込める。

•テーブルクロスを掛けたり、じゅうたんや布団の上に

置いて使用する。

● 放熱をよくするために、壁や他の機器との間に隙間を

とってください。隙間の大きさは、側面では 5cm、背

面では 10cm、天面では 10cm 以上必要です。放熱が不

十分だと内部に熱がこもり、火災の原因となることがあ

ります。

● 複数台のこの機器を EIA 標準のラックにマウントする

ときは、

10 ぺージの「ラックマウント」を参考にして

ください。

● 機器を移動する場合は、電源スイッチを切り、電源プラ

グをコンセントから抜き、機器間の接続コードなど外部

の接続コードを外してください。コードが傷つき、火

災・感電の原因となることがあります。

ご使用になるとき

● スピーカー端子とスピーカーの接続には、スピーカー接

続専用のケーブルのみをお使いください。それ以外の

ケーブルを使うと火災の原因となることがあります。

● オーディオ機器・スピーカーなどの機器を接続する場合

は、接続するすべての機器の電源を切ってください。

それぞれの機器の取扱説明書に従い、指定のコードを使

用して接続してください。

● 電源を入れる前に音量（ボリューム）を最小にしてくだ

さい。突然大きな音が出て聴力障害などの原因となるこ

とがあります。

● このアンプはスピーカー駆動以外の用途には用いない

でください。

● 旅行などで、長期間この機器をご使用にならないとき

は、安全のため、必ず電源プラグをコンセントから抜い

てください。火災の原因となることがあります。

プラグをコンセ

ントから抜け

プラグをコンセ

ントから抜け

コネクターの極性について携帯電話からの影響について

●XLR タイプコネクターのピン配列は次のとおりです。

1 ：シールド (GND)、

2 ：ホット (+)、

3 ：コールド (–)

これは、

IEC60268 規格に基づいています。

●この機器のすぐ近くで携帯電話などを使用すると、機器に

ノイズが入ることがあります。そのようなときは、少し離

れた場所で電話をしてください。

BRIDGE

11 ++ --

(+)(-)

マークは、危険活電部であることを示します。この端子への外部からの配線接続は、適正な取扱指導を受けた者が行な

うか、問題なく容易に接続できるように製作されたリ−ド線、またはコードを使用する必要があります。

はじめに

このたびは、ヤマハパワーアンプ P7000S/P5000S/P3500S/P2500S/P1000S をお買い求めいただ

きまして、まことにありがとうございます。

ヤマハオーディオアンプ Pシリーズは、ヤマハの豊富な実績と経験をもとに高い信頼性と安

定性を実現したパワーアンプです。

2U サイズの省スペース設計で、優れた音響特性を得るこ

とができます。

主な特長：

•入力側には、バランス型 XLR 端子、バランス型フォーン端子を、出力側には、スピコン

端子、５ウェイバインディングポスト、フォーン端子を装備していますので、設備をはじ

め幅広い用途にお使いいただけます。

•チャンネル

A とBが独立して駆動する STEREO モード、モノラルソースを 2系統で出力

する PARALLEL モード、

1台のモノアンプとしてハイパワーを発揮する BRIDGE モード

の3つのモードがあります。

• P7000S/P5000S/P3500S/P2500S をお使いの場合、独立して駆動するチャンネル

A、

Bそれ

ぞれに、

LOW CUT（ローカット）、

SUB WOOFER（ハイカット）が選択できる切り替え

スイッチを装備しています。

LOW CUT もしくは SUB WOOFER 選択時は、

25 〜150 Hz の間でカットオフ周波数を調

節できます。

•各チャンネルごとに SIGNAL インジケーターと CLIP インジケーターがあります。

•パワーオン /オフ時の保護回路、出力ミュート回路、

DC 検出回路などの状況を示す

PROTECTION インジケーターとヒートシンクの過熱を示す TEMP インジケーターがあり

ます。

•無段変速・低ノイズのファンが、高い安定性を約束します。

この取扱説明書は、

Pシリーズの 5モデル共通の説明書です。

パワーアンプの優れた機能を十分に発揮させるとともに、末永くご愛用いただくために、こ

の取扱説明書をご使用の前に必ずお読みください。お読みになったあとは、保証書とともに

保管してください。

各部の名称と機能 ........................................... 5

フロントパネル.................................................. 5

リアパネル......................................................... 6

スピーカーの接続 ........................................... 8

スピーカーインピーダンス................................. 8

結線 ................................................................... 9

ラックマウント ............................................. 10

仕様 ..............................................................11

一般仕様 .......................................................... 11

ブロック図....................................................... 12

寸法図.............................................................. 13

特性図.............................................................. 14

故障かな？と思ったら................................... 15

各部の名称と機能

■ フロントパネル

P7000S/P5000S/P3500S/P2500S

1POWER スイッチ / インジケーター

本機の電源をオン /オフするスイッチです。スイッチを

押し込んでオンにするとインジケーターが緑色に点灯し

ます。

2TEMP インジケーター

ヒートシンクの温度が摂氏 85 度を超えると、インジケー

ターが赤色に点灯します。

3PROTECTION インジケーター

アンプ出力端子に DC 電圧が出力されている場合やヒー

トシンクが過熱状態の場合に、保護回路が作動しインジ

ケーターが赤色に点灯します。インジケーター点灯中は

スピーカーから音は出ません。原因が取り除かれればイ

ンジケーターの点灯は消え、通常の状態に復帰します。

また、電源を入れてからアンプが機能しはじめるまでの

あいだ（約 3秒）も保護回路が作動し、インジケーター

が点灯します。

4CLIP インジケーター

出力信号の歪率が約 1 % を超えると、インジケーターが

赤く点灯します。アンプに過大入力が加わり、クリップ

していることを示します。

5SIGNAL インジケーター

出力レベルが 2 Vrms を超えると、インジケーターが緑色

に点灯します（

8 Ω 負荷時 1/2 W、

4 Ω 負荷時 1 W 以上

で点灯します）。

6ボリューム

−∞

dB から 0 dB まで、

31 段階の音量調節ができます。

NOTE:

音量の設定を固定したいときは、付属のセキュリティカ

バーを取り付けて、ボリュームを保護します。

セキュリティーカバー取り付け手順

(1) 付属の六角レンチで、本体に取り付けられているネ

ジ（４箇所）を取り外します。

(2) セキュリティーカバーをネジ穴に合わせ、

(1) で取り

外したネジを使って本体に固定します。

7インジケーター

（P1000S を除く）

リアパネルの

YS PROCESSING 切り替えスイッチ（

P6 参

照）で、

ON が選択されているとき、インジケーターが黄

色に点灯します。

8吸気口

本機には、前面吸気、後面排気方式の冷却用ファンが装

備されています。

ここから吸気が行なわれますので、障害物などで吸気口

をふさぐことのないようにご注意ください。

NOTE:

ファンはヒートシンクの温度が摂氏50度を超えると作動

します。電源を入れたときは、ファンは作動しません。

ファンの回転数は、ヒートシンクの温度に応じて自動変

速します。

2 4

7361 5

2 4

361 5

P1000S

■ リアパネル

P7000S/P5000S/P3500S/P2500S

1FILTER スイッチ、FREQUENCY 調整つまみ

（チャンネル A、B）（P1000S を除く）

チャンネル

A、チャンネル

B それぞれでフィルターのタ

イプを選択し、カットオフ周波数を調節することができ

ます。

フィルタータイプは以下の３種類の中から選択できま

す。

OFF ...................... フィルターの設定をオフにします。

SUB WOOFER.... ローパスフィルターが有効になります。

FREQUENCY 調整つまみで指定した周

波数以下の信号を、サブウーハースピー

カーへ出力します。

LOW CUT ........... ハイパスフィルターが有効になります。

サブソニックなどの不要な低域をカッ

トします。

SUB WOOFER もしくは LOW CUT を選択しているとき、

FREQUENCY 調整つまみでカットオフ周波数を 25 Hz 〜

150 Hz の間で調節できます。

NOTE:

ブリッジモードでご使用の場合は、チャンネル A だけ

フィルタータイプとカットオフ周波数の調整が有効で

す。

2切り替えスイッチ

（P1000S を除く）

スピーカーの低音域を補正します。オンしたときの低域

のバランスは、使用されるスピーカーによって異なりま

す。

なお、本機能はフィルター切り替えスイッチで OFF が選

択されているときだけに有効です。

NOTE：

本機をヤマハスピーカー S112、S115 などと組み合わせ

てご利用された場合、より充実した周波数レスポンスを

得ることができます。

SUB

WOOFER

LOWCUT

STEREO BRIDGE

PARALLEL

INPUT

SPEAKERS

BRIDGE

OFF

ON OFF

SUB

WOOFER LOWCUT

OFF

STEREO BRIDGE

PARALLEL

FREQUENCY

25 150

125

FREQUENCY

2332

++ --

(+)(-)

25 150

125

BRIDGE

(+)(-)

HPF

40Hz

1 5

4 6

3 54 6

P1000S

SUB

WOOFER LOWCUT

OFF

カットオフ周波数

3INPUT 端子（チャンネル

チャンネル

A、B）

A、

B ともに 2種類の入力端子があります。

BRIDGE モードおよび

PARALLEL モードのときの入力端

子はチャンネル

A です。

• XLR 入力端子

XLR 型3-31 タイプの入力端子です。

極性は次のとおりです（

IEC60268）。

•

バランス型の

フォーン端子

TRS フォーン端子です。

極性は次のとおりです。

4STEREO/PARALLEL/BRIDGE モード切り替えス

イッチ

STEREO、

PARALLEL、

BRIDGE の各モードの切り替え

スイッチです。

• STEREO モード

STEREO モードでは、チャンネル

A とBが別々に駆動し

ます（一般的なステレオアンプとなります）。チャンネル

Aの入力信号がチャンネル

A の出力端子から、チャンネ

ル

B の入力信号がチャンネル

B の出力端子からそれぞれ

出力されます。

•PARALLEL モード

PARALLEL モードでは、チャンネル Aの入力信号がチャ

ンネル AとBの両方の出力端子から出力されます。チャ

ンネル Bの入力端子は使用しません。チャンネル AとB

のボリュームは別々に調整できます。

• BRIDGE モード

BRIDGE モードでは、チャンネル

A の入力信号が BRIDGE

の出力端子から出力されます。このときボリュームは

チャンネル A のボリュームで調整します。

5SPEAKERS

接続するスピーカーシステムの最小インピーダンスにつ

いては、

端子

8ぺージの「スピーカーインピーダンス」を参

照してください。

6GND

アース用のネジです。ハムや雑音が生じる場合には、こ

の端子から大地アースを施すか、ミキサーかプリアンプ

などのシャーシと接続してみてください。

端子

7スイッチ（P1000S

各チャンネルのハイパスフィルターをオン

のみ）

/オフします。

ON にすると

40 Hz以下の周波数が

12 dB/oct のフィルター

でカットされます。

P7000S

P5000S

P3500S

P2500S

Neutrik NL4FC 型スピコン出力端子

５ウェイバインディングポスト出力端子

フォーンの出力端子

P1000S ５ウェイバインディングポスト出力端子

ホット

コールド

グラウンド

リング（コールド）

チップ（ホット）スリーブ

（グラウンド）

HPF 40Hz

スピーカーの接続

■ スピーカーインピーダンス

本機のスピーカー接続には以下の 2とおりの方法があります。接続方法や接続するスピーカーの数に応じてスピーカーインピー

ダンスが異なります。それぞれの接続方法でスピーカーインピーダンスが下記の最小値より小さいスピーカーは使用しないでく

ださい。

STEREO/PARALLEL モードでの接続

5 ウェイバインディングポスト端子を使用した場合

スピコン端子を使用した場合

フォーン端子を使用した場合

BRIDGE モードでの接続

5 ウェイバインディングポスト端子を使用した場合

スピコン端子を使用した場合

BRIDGE

11 ++ --

(+)(-)

STEREO BRIDGE

PARALLEL

STEREO BRIDGE

PARALLEL

または

スピーカー

インピーダンス

最小 4 Ω

スピーカー

インピーダンス

最小 4 Ω

SPEAKERS

2332

スピーカーインピーダンス

最小 4 Ω

SPEAKERS

2332

スピーカーインピーダンス

最小 4 Ω

BRIDGE

11 ++ --

(+)(-)

STEREO BRIDGE

PARALLEL

スピーカーインピーダンス

最小 8 Ω

SPEAKERS

2332

スピーカーインピーダンス

最小 8 Ω

■結線

5 ウェイ端子の場合

(1) POWER スイッチを OFF にします。

(2) カバー取付用ネジをゆるめて、保護カバーを外します。

(3) スピーカーケーブルの先端の被覆を 15 mm 外し、スピー

カー端子の穴に通して、締め付けます。

スピーカー出力端子の極性は 8ぺージを参照してくださ

い。

このとき、芯線がシャーシに当たらないようにしてくだ

さい。

(4) カバーを元の位置に取り付けます。

スピコン端子の場合

(1) POWER スイッチを OFF にします。

(2) 本体側のスピコン端子に、スピコンケーブルプラグ

（

Neutrik NL4FC）を差し込み、右に回して

LOCK します。

Neutrik NL4FC プラグ

フォーン端子の場合

(1) POWER スイッチを OFF にします。

(2) 本体側のフォーン端子に、フォーンケーブルのプラグを

差し込みます。

カバー取付用ネジ

15mm

＊

＊実寸法

スピーカー

ケーブル

芯線

シャーシ

チャンネル

STEREO/PARALLEL BRIDGE

1+ A+ 1+ +

1–A–1–

2+ B+ 2+ –

2–B–2–

Neutrik NL4FC プラグ

チャンネル

1+ B+

1–B–

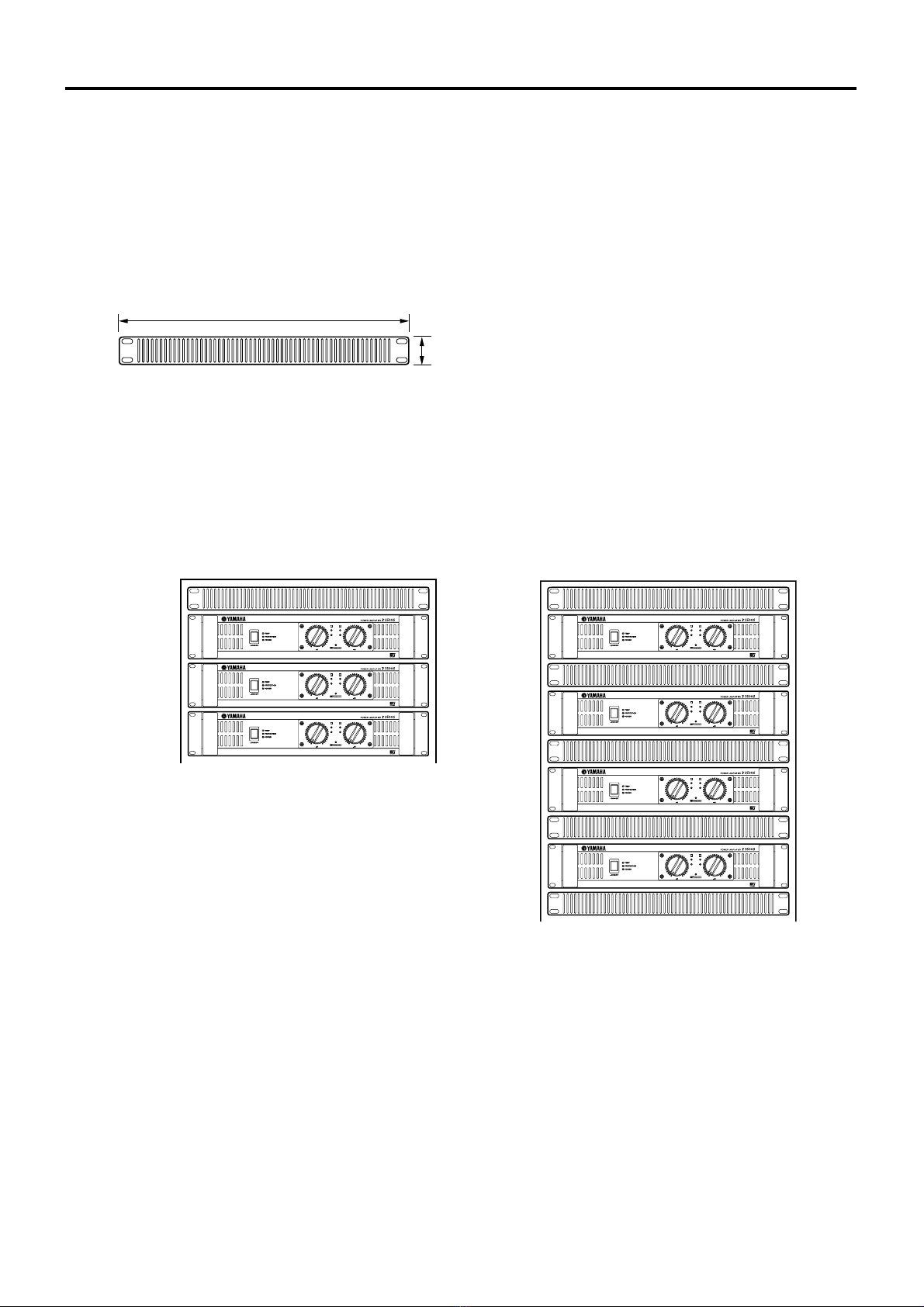

ラックマウント

EIA* 標準ラックへのマウント

複数のパワーアンプをラックにマウントするときは、下記のように通風パネル取り付けてください。

また、ラックに適合した金具で本機のリア部分を固定してください。

EIA ......... Electronic Industries Alliance 米国電子工業会

通風パネル

1U サイズのブランクパネルをご使用ください。

4 台以下のアンプを、背面の開放され

たラックにマウントするとき

下図のように、アンプの上部に吸排気用の通風パネルを取り

付けます。

アンプが 5 台以上のとき、または（4

台以下であっても）ラックの背面を開

放できないとき

下図のように、それぞれアンプの上下に吸排気用の通風パネ

ルを取り付けます。

480

単位：

通風パネル（ラッ

ク前面または背面

に取り付け）

Altri manuali per P1000S

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Yamaha Amplificatore

Yamaha

Yamaha AX-350 Manuale utente

Yamaha

Yamaha AP-U70 Manuale utente

Yamaha

Yamaha WXA-50 Manuale utente

Yamaha

Yamaha AVX-20 Manuale utente

Yamaha

Yamaha Sessioncake SC-01 Manuale utente

Yamaha

Yamaha AS1000 - Amplifier Manuale utente

Yamaha

Yamaha AX-397 Manuale utente

Yamaha

Yamaha DSP-A5 Manuale utente

Yamaha

Yamaha PX8 Manuale utente

Yamaha

Yamaha A-S501 Manuale utente

Yamaha

Yamaha M-45 Manuale utente

Yamaha

Yamaha PC9501N Manuale utente

Yamaha

Yamaha A-460 Manuale utente

Yamaha

Yamaha AVX-700 Manuale utente

Yamaha

Yamaha Electone C-60 Manuale utente

Yamaha

Yamaha XMV8140-D Manuale utente

Yamaha

Yamaha AX-700U Manuale utente

Yamaha

Yamaha DSP-A970 Manuale utente

Yamaha

Yamaha CX-A5200 Manuale utente

Yamaha

Yamaha B-2x Manuale utente

Yamaha

Yamaha AX-450 Manuale utente

Yamaha

Yamaha P1000S Manuale utente

Yamaha

Yamaha SR-30 Manuale utente

Yamaha

Yamaha TX6n Manuale utente

Manuali Amplificatore popolari di altre marche

ASTRO

ASTRO HVO V40 P Manuale utente

Marantz

Marantz SUPERSCOPE BLA-545 Istruzioni per il montaggio

NAD

NAD CI980 Manuale utente

Technics

Technics SE-CH770 Manuale utente

Harman Kardon

Harman Kardon HK6300 Manuale utente

NAD

NAD T975 Manuale utente

McIntosh

McIntosh MA6850 Manuale utente

Electro-Harmonix

Electro-Harmonix ENGLISH MUFF’N Manuale utente

Viatron

Viatron Autrix Manuale utente

GME

GME GA9800 Manuale utente

Atlas

Atlas CP700 Manuale utente

Roland

Roland KC-1000 Manuale utente

Pyle

Pyle PFMRA350BW Manuale utente

Advantage

Advantage S-250 Manuale utente

IRT Electronics

IRT Electronics DVA-3007 Manuale utente

Dimavery

Dimavery BA-100 Series Manuale utente

Sony

Sony XM-S400D Manuale utente

Schertler

Schertler ROY X Manuale utente
