8x20 T*/10x25 T* Compact

Gebrauchshinweise

Instructions for use

Mode d’emploi

Istruzioni d‘impiego

Mode de empleo

Bruksanvisning

Informacje dotyczące użytkowania

Инструкция по применению

Használati utasítás

601900 Zeiss Gebrauchsanleitung FG Conquest Compact Umschlag / S. 1 / Cyan = Pantone Reflex Blue / Schwarz

01 FG ConquestCom Umsl_Pan.qxd 03.01.2007 13:14 Uhr Seite 1

Gebrauchshinweise

Wir gratulieren Ihnen zu Ihrem neuen, hochwertigen Fernglas.

Freuen Sie sich auf das Erlebnis naturgetreuer Bildwiedergabe, das

in Qualität und Wertigkeit unseren hohen Anspruch widerspiegelt.

Die Marke Carl Zeiss ist geprägt durch hervorragende optische

Leistungen, präzise Verarbeitung und lange Lebensdauer.

Bitte beachten Sie folgende Gebrauchshinweise, damit Sie Ihr

Fernglas optimal nutzen können und es Ihnen über viele Jahre

ein zuverlässiger Begleiter wird.

Faltung

Beim Zusammenfalten achten Sie bitte darauf, dass die beiden Fernglas-

hälften zusammen mit dem Mittelteil eine Z-Form bilden, wie in Fig. 2

dargestellt.

In dieser Form erhält das Fernglas seine raumsparende Form, in welcher

es einfach und sicher in der Tasche aufbewahrt werden kann.

Zum Auffalten des Glases ziehen Sie einfach die beiden Fernglashälften

auseinander.

Beobachten mit und ohne Brille

Beim Beobachten ohne Brille benutzen Sie das Fernglas mit gestreckten

Augenmuscheln, wie in Fig. 1/A dargestellt.

Beim Beobachten mit Brille, stülpen Sie den Rand der Weichgummi-

Augenmuscheln soweit wie möglich über den oberen Rand der Okular-

fassung, wie in Fig. 1/B dargestellt.

Anpassen an den Augenabstand

Beide Fernglashälften werden so zueinander gestellt, dass sich beim

Beobachten mit beiden Augen ein kreisrundes Bild ergibt.

Bildschärfe einstellen

Das Fernglas hat einen Mitteltrieb (Fokussierknopf Fig. 1/C) und einen

Dioptrienausgleich (Fig. 1/D).

Zum Einstellen schließen Sie das rechte Auge und stellen Sie mit dem

Mitteltrieb (Fig. 1/C) das Bild in der linken Fernglashälfte scharf ein.

Danach das linke Auge schließen und – falls erforderlich – die Bildschärfe

der rechten Fernglashälfte mit dem Dioptrienausgleich nachstellen.

Notizen

601900 Zeiss Gebrauchsanleitung FG Conquest Compact Umschlag / S. 2 / Cyan = Pantone Reflex Blue / Schwarz

Fig. 1

Fig. 2

01 FG ConquestCom Umsl_Pan.qxd 03.01.2007 13:14 Uhr Seite 2

Gebrauchshinweise

Wir gratulieren Ihnen zu Ihrem neuen, hochwertigen Fernglas.

Freuen Sie sich auf das Erlebnis naturgetreuer Bildwiedergabe, das

in Qualität und Wertigkeit unseren hohen Anspruch widerspiegelt.

Die Marke Carl Zeiss ist geprägt durch hervorragende optische

Leistungen, präzise Verarbeitung und lange Lebensdauer.

Bitte beachten Sie folgende Gebrauchshinweise, damit Sie Ihr

Fernglas optimal nutzen können und es Ihnen über viele Jahre

ein zuverlässiger Begleiter wird.

Faltung

Beim Zusammenfalten achten Sie bitte darauf, dass die beiden Fernglas-

hälften zusammen mit dem Mittelteil eine Z-Form bilden, wie in Fig. 2

dargestellt.

In dieser Form erhält das Fernglas seine raumsparende Form, in welcher

es einfach und sicher in der Tasche aufbewahrt werden kann.

Zum Auffalten des Glases ziehen Sie einfach die beiden Fernglashälften

auseinander.

Beobachten mit und ohne Brille

Beim Beobachten ohne Brille benutzen Sie das Fernglas mit gestreckten

Augenmuscheln, wie in Fig. 1/A dargestellt.

Beim Beobachten mit Brille, stülpen Sie den Rand der Weichgummi-

Augenmuscheln soweit wie möglich über den oberen Rand der Okular-

fassung, wie in Fig. 1/B dargestellt.

Anpassen an den Augenabstand

Beide Fernglashälften werden so zueinander gestellt, dass sich beim

Beobachten mit beiden Augen ein kreisrundes Bild ergibt.

Bildschärfe einstellen

Das Fernglas hat einen Mitteltrieb (Fokussierknopf Fig. 1/C) und einen

Dioptrienausgleich (Fig. 1/D).

Zum Einstellen schließen Sie das rechte Auge und stellen Sie mit dem

Mitteltrieb (Fig. 1/C) das Bild in der linken Fernglashälfte scharf ein.

Danach das linke Auge schließen und – falls erforderlich – die Bildschärfe

der rechten Fernglashälfte mit dem Dioptrienausgleich nachstellen.

Notizen

601900 Zeiss Gebrauchsanleitung FG Conquest Compact Umschlag / S. 2 / Cyan = Pantone Reflex Blue / Schwarz

Fig. 1

Fig. 2

01 FG ConquestCom Umsl_Pan.qxd 03.01.2007 13:14 Uhr Seite 2

Die Dioptrieneinstellung ist mit einer Skala sowie mit den Zeichen „+“und „–“

versehen und hat in der Nullstellung (0 Dioptrien) eine Rastung. Die Teilstriche

der Skala dienen als Anhaltspunkte (Einstellung des Dioptrienausgleich für

verschiedene Anwender).

Hinweis: Verwenden Sie immer das gleiche Objekt um beide Bilder scharf

einzustellen!

Zur weiteren Scharfeinstellung auf verschiedene Entfernungen ist nur noch der

Fokussierknopf (Fig. 1/C) zu betätigen.

Befestigung auf einem Stativ

Die Ferngläser der Conquest Compact-Reihe, können zusammen mit dem

universal Carl Zeiss Fernglas-Stativadapter auf jedem handelsüblichen Foto-

stativ befestigt werden.

●Bestell-Nr.: Carl Zeiss Stativ 1206-889

●Bestell-Nr.: Carl Zeiss Fernglas-Stativadapter 52 83 87

Pflege und Wartung

Ein Carl Zeiss Fernglas bedarf keiner besonderen Pflege. Grobe Schmutzteil-

chen (z. B. Sand) auf den Linsen nicht abwischen, sondern wegblasen oder mit

einem Haarpinsel entfernen.

Fingerabdrücke können nach einiger Zeit die Linsenoberflächen angreifen.

Anhauchen und mit einem sauberen Optikreinigungstuch/Optikreinigungs-

papier nachreiben ist die einfachste Art, Linsenoberflächen zu reinigen.

Gegen den besonders in den Tropen möglichen Pilzbelag auf der Optik hilft

eine trockene Lagerung und stets gute Belüftung der äußeren Linsenflächen.

Achtung

Schauen Sie keinesfalls mit dem Fernglas in die Sonne oder Laserlicht-

quellen! Dies könnte zu schweren Augenverletzungen führen.

Ferngläser Conquest Compact 8x20 T*/10x25 T*

601900 Zeiss Gebrauchsanleitung FG Conquest Compact Innen / S. 1 / Cyan = Pantone Reflex Blue / Schwarz

02 FG ConquestCom innen_Pan.qxd 03.01.2007 13:18 Uhr Seit

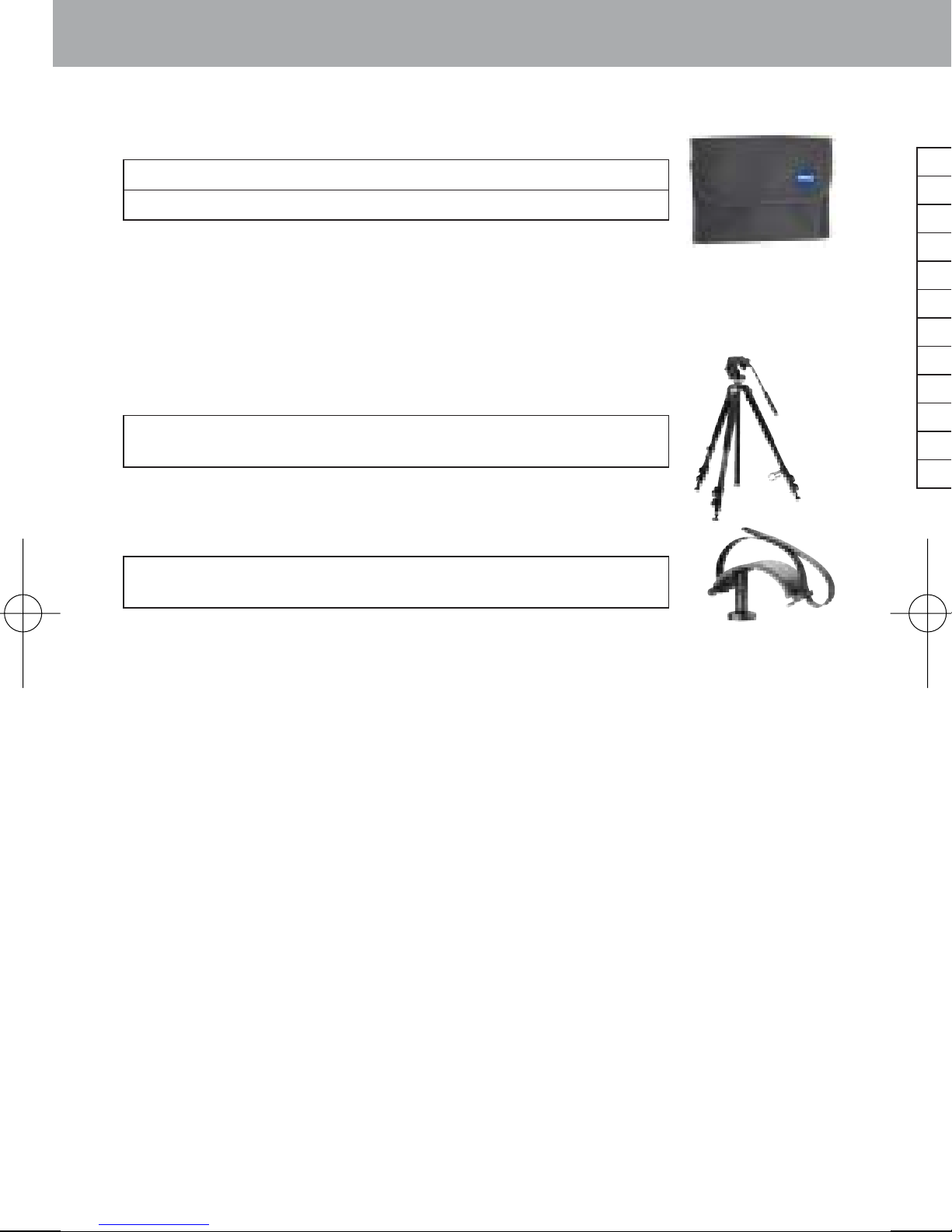

Stativ

inkl. Videokopf und Trageband 1206-889

601900 Zeiss Gebrauchsanleitung FG Conquest Compact Innen / S. 2 / Cyan = Pantone Reflex Blue / Schwarz 601900 Zeiss

Binofix Universal-Stativhalterung

für alle Fernglasmodelle 52 83 87

Corduratasche für Conquest Compact 8x20 T* 52 90 31

Corduratasche für Conquest Compact 10x25 T* 52 90 33

Zubehör für Conquest Conquest Compact T* Ferngläser1

Ersatzteile für Conquest Compact T* Ferngläser

1Zubehör ist nicht im Lieferumfang enthalten!

Änderungen in Ausführung und Lieferumfang, die der technischen

Weiterentwicklung dienen, vorbehalten.

Gebrauchshinweise Fern

Verg

Obje

Sehf

Aust

Kürz

Verst

Auge

Höhe

Breit

Gew

Sprit

Änder

diene

Tech

02 FG ConquestCom innen_Pan.qxd 03.01.2007 13:18 Uhr Seit

601900 Zeiss Gebrauchsanleitung FG Conquest Compact Innen / S. 3 / Cyan = Pantone Reflex Blue / Schwarz

Ferngläser Conquest Compact 8x20 T*/10x25 T*

8x20 T* 10x25 T*

Vergrößerung 8x 10x

Objektivdurchmesser (mm) 20 25

Sehfeld auf 1000 m (m) 115 95

Austrittspupille (mm) 2,5 2,5

Kürzeste Naheinstellung (m) 3,3 5,5

Verstellbereich Dioptrienausgleich ≥ +/– 2 dpt +/– 2 dpt

Augenweite von/bis (mm) 33 – 75 33 – 75

Höhe mit umgestülpter Augenmuschel (mm) 93 110

Breite bei 65 mm Pupillendistanz (mm) 93 97

Breite maximal (mm) 101 104

Gewicht (g) 180 200

Spritzwasserdicht ●●

Änderungen in Ausführung und Lieferumfang, die der technischen Weiterentwicklung

dienen, vorbehalten.

Technische Daten
