Prestige 650HW

Routeur ADSL

Guide de prise en main

Version 3.40

Mars 2003

Prestige 650HW

Sommaire

1Présentation du Prestige........................................................................................................... 2

2Matériel...................................................................................................................................... 3

2.1 Connexions sur le panneau arrière ...................................................................................... 3

2.2 Insertion d’une carte de LAN sans fil PCMCIA ................................................................. 4

2.3 Voyants du panneau avant .................................................................................................. 4

3Configuration de l’adresse IP de votre ordinateur ................................................................ 6

3.1 Windows 2000/NT/XP........................................................................................................ 6

3.2 Vérification/mise à jour de l’adresse IP de votre ordinateur ............................................... 7

3.3 Test de la connexion au Prestige ......................................................................................... 8

4Configuration de votre Prestige ............................................................................................... 8

4.1 Accès à votre Prestige via Configurateur Web.................................................................... 8

4.2 Boutons courants des commandes d’écrans ...................................................................... 10

4.3 Accès Internet à l’aide de l’assistant ................................................................................. 10

4.4 Tester votre connexion Internet......................................................................................... 16

5Configuration avancée............................................................................................................ 16

5.1 Configuration du LAN sans fil.......................................................................................... 16

5.2 Configuration de la sécurité LAN sans fil......................................................................... 19

5.3 Aperçu de la traduction d'adresses réseau ......................................................................... 20

5.4 Configuration du serveur SUA.......................................................................................... 21

5.5 Aperçu de l’UPnP ............................................................................................................. 22

5.6 Configuration de l’UPnP................................................................................................... 22

6Dépannage ............................................................................................................................... 24

1 Présentation du Prestige

Le routeur ADSL Prestige 650HW est le périphérique multifonctions idéal pour la connexion de

petits réseaux à Internet via ADSL. Les fonctionnalités clés du Prestige sont les suivantes : LAN

sans fil, NAT, administration à distance et UPnP. Reportez-vous à votre manuel d’utilisation pour

plus de détails sur toutes les fonctionnalités du Prestige.

Vous devez posséder un compte Internet déjà configuré et avoir reçu la plupart des informations

suivantes.

INFORMATIONS COMPTE INTERNET

L’adresse IP du WAN de votre périphérique (si donnée) : __________________

L’adresse IP du serveur DNS (si donnée) : Primaire________________, Secondaire_______________

VPI (Virtual Path Identifier) Identificateur de trajet virtuel : ____________

VCI (Virtual Channel Identifier) Identificateur de voie virtuelle : ____________

Prestige 650HW

INFORMATIONS COMPTE INTERNET

Multiplexage (basé sur VC ou LLC) : VC LLC

Encapsulation :

 RFC 1483

 ENET ENCAP Adresse IP de la passerelle de l’encapsulation Ethernet : ____________________

 PPPoA Nom d'utilisateur : ____________ Mot de passe : ____________

 PPPoE Nom du service : ____________

Nom d'utilisateur : ____________ Mot de passe : ____________

2 Matériel

2.1 Connexions sur le panneau arrière

Figure 1 Connexions matérielles du Prestige

Prestige 650HW

Tableau 1 Description du panneau arrière du Prestige

INDICATION DESCRIPTION

1. DSL Connexion à une prise de téléphone à l'aide du câble téléphonique fourni.

2. LAN 1..4 Connexion à un ordinateur / un concentrateur externe à l'aide du câble Ethernet.

3. POWER Connexion à une source d'alimentation à l'aide du adaptateur secteur approprié

(consultez votre manuel d'utilisation).

Une fois les connexions établies, connectez le bloc d’alimentation et appuyez sur le bouton d’alimentation pour

activer le Prestige.

Le voyant PWR s’allume. Le voyant SYS clignote pendant les tests système et s’allume en continu si les tests

sont réussis. Un voyant LAN s’allume si un port LAN est correctement connecté.

CONSOLE Connexion à un port série (port COM) de votre ordinateur à l’aide de l’extrémité RS-232

(la grosse extrémité) du câble de console (pièce facultative). Connexion de l’autre

extrémité au port CONSOLE du Prestige.

RESET Vous ne devez utiliser ce bouton que si vous avez oublié le mot de passe du Prestige. Il

rétablit les paramètres par défaut du Prestige (le mot de passe est 1234, l’adresse IP du

LAN 192.168.1.1 etc.; reportez-vous au manuel d’utilisation pour plus de détails).

2.2 Insertion d’une carte de LAN sans fil PCMCIA

Vous avez besoin d’une carte PCMCIA de LAN sans fil série ZyAIR pour ajouter des

fonctionnalités facultatives du LAN sans fil.

1. Recherchez l’emplacement portant l’indication LAN sans fil sur le Prestige.

2. Avec son connecteur à broches face à l’emplacement et le côté du voyant face vers le haut,

glissez la carte du LAN sans fil ZyAIR dans l’emplacement.

Ne jamais forcer, plier ou tordre la carte du LAN sans fil dans

l’emplacement.

3. Redémarrez le Prestige. Le voyant WLAN doit s’allumer.

2.3 Voyants du panneau avant

Figure 2 Panneau avant du Prestige

Prestige 650HW

Reportez-vous au tableau suivant pour plus de descriptions détaillées sur les voyants.

Tableau 2 Description des voyants du panneau avant

VOYANT COULEUR ÉTAT DESCRIPTION

Allumé Le Prestige est alimenté.PWR Vert

Éteint Le Prestige n’est pas alimenté.

Allumé Le Prestige fonctionne correctement.

Clignotant Le Prestige redémarre.

Vert

Éteint Le système n'est pas prêt ou n’a pas fonctionné correctement.

SYS

Rouge Allumé L’alimentation du Prestige est trop basse.

Allumé La connexion au serveur PPPoE est activée.PPPoE Vert

Éteint Aucune connexion au serveur PPPoE.

Allumé La connexion Ethernet de 10 Mbps au Prestige fonctionne

correctement.

Clignotant Le Prestige envoie/reçoit des données.

Vert

Éteint La connexion Ethernet au Prestige n’atteint pas 10 Mbps.

Allumé La connexion Ethernet de 100 Mbpsau Prestige fonctionne

correctement.

Clignotant Le Prestige envoie/reçoit des données.

LAN 1-4

Orange

Éteint La connexion Ethernet au Prestige n’atteint pas 100 Mbps.

Allumé La liaison sans fil est prête.

Éteint La liaison sans fil n'est pas prête ou a échoué.

WLAN Vert

Clignotant Le Prestige envoie/reçoit des données via le WLAN.

Allumé Le Prestige est parfaitement connecté à un DSLAM.

Clignotant Le Prestige initialise la ligne DLS.

DSL Vert

Éteint La liaison DSL est en panne.

Clignotant Le Prestige envoie/reçoit des données.ACT Vert

Éteint Le système est prêt mais n’envoie/ne reçoit pas de données.

Prestige 650HW

3 Configuration de l’adresse IP de votre

ordinateur

Ignorez cette section si votre ordinateur est déjà configuré pour accepter

une adresse IP dynamique. Ceci est la valeur par défaut pour la plupart des

nouveaux ordinateurs.

Le Prestige est déjà configuré pour assigner à votre ordinateur une adresse IP. Utilisez cette section

pour configurer votre ordinateur afin de recevoir une adresse IP ou lui assigner une adresse IP fixe

dans la plage 192.168.1.2 à 192.168.1.254 avec un masque de sous-réseau de 255.255.255.0. Ceci

est nécessaire pour garantir une communication correcte entre votre ordinateur et le Prestige.

Une carte Ethernet et le protocole TCP/IP doivent être installés sur votre ordinateur. TCP/IP doit

déjà être installé sur les ordinateurs utilisant Windows NT/2000/XP, Macintosh OS 7 et les systèmes

d'exploitation postérieurs.

3.1 Windows 2000/NT/XP

1. Dans Windows XP, cliquez sur Démarrer, Panneau de configuration. Dans Windows 2000/NT, cliquez sur

Démarrer, Paramètres, Panneau de configuration.

2. Dans Windows XP, cliquez sur Connexions réseau.

Dans Windows 2000/NT, cliquez sur Connexions réseau et accès à distance.

3. Cliquez avec le bouton droit de la souris sur Connexion au réseau local puis cliquez sur Propriétés.

4. Sélectionnez Protocole Internet (TCP/IP) (dans l'onglet Général dans Win XP), puis cliquez sur Propriétés.

Prestige 650HW

5. L’écran Propriétés de protocole Internet (TCP/IP) s’affiche

(l'onglet Général dans Windows XP).

- Pour assigner à votre ordinateur une adresse IP dynamique,

cliquez sur Obtenir une adresse IP automatiquement.

Si vous connaissez les adresse(s) IP du serveur DNS, tapez-

les dans les champs Serveur DNS préféré et/ou Serveur

DNS auxiliaire.

- Pour configurer une adresse IP fixe, cliquez sur Utiliser

l’adresse IP suivante et remplissez les champs Adresse IP

(choisissez-en une de 192.168.1.2 à 192.168.1.254), Masque

de sous-réseau (255.255.255.0) et Passerelle par défaut

(192.168.1.1).

Puis entrez vos adresse(s) IP de serveur(s) DNS dans les

champs Serveur DNS préféré et/ou Serveur DNS auxiliaire.

Si vous disposez de plus de deux serveurs DNS, cliquez sur

Avancé, l’onglet DNS puis configurez-les à l’aide de Ajouter.

6. Cliquez sur Avancé. Supprimez des passerelles installées

auparavant dans l’onglet Paramètres IP puis cliquez sur OK

pour revenir à l’écran Propriétés de Protocole Internet

(TCP/IP).

7. Cliquez sur OK pour fermer la fenêtre Propriétés de

Protocole Internet (TCP/IP) .

8. Cliquez sur OK pour fermer la fenêtre Propriétés de

Connexion au réseau local.

3.2 Vérification/mise à jour de l’adresse IP de votre

ordinateur

1. Dans l’ordinateur, cliquez sur Démarrer, (Tous) Programmes, Accessoires puis Invite de commandes.

2. Dans la fenêtre Invite de commandes, tapez "ipconfig" puis appuyez sur ENTRÉE pour vérifier que

l’adresse IP de votre ordinateur soit dans la plage correcte (192.168.1.2 à 192.168.1.254) avec le masque

de sous-réseau 255.255.255.0. Ceci est nécessaire à la communication avec le Prestige.

Prestige 650HW

Reportez-vous à votre manuel d’utilisation pour la configuration détaillée des adresses IP dans les

autres systèmes d’exploitation des ordinateurs Macintosh et sous Windows.

3.3 Test de la connexion au Prestige

1. Cliquez sur Démarrer, (Tous) Programmes, Accessoires puis Invite de commandes.

2. Dans la fenêtre Invite de commandes, tapez "ping” suivi d’un espace et l’adresse IP du Prestige

(192.168.1.1 est la valeur par défaut).

3. Appuyez sur ENTRÉE et l’écran suivant s’affiche.

Votre ordinateur peut désormais communiquer avec le Prestige à l’aide du port LAN.

4 Configuration de votre Prestige

Ce guide de prise en main explique l’utilisation du configurateur Web

uniquement. Reportez-vous à votre manuel d’utilisation pour plus

d’informations d’arrière-plan sur les fonctionnalités du Prestige et la

configuration parmi le SMT (System Management Terminal).

4.1 Accès à votre Prestige via Configurateur Web

1. Lancez votre navigateur Web. Entrez "192.168.1.1" comme adresse de site Web.

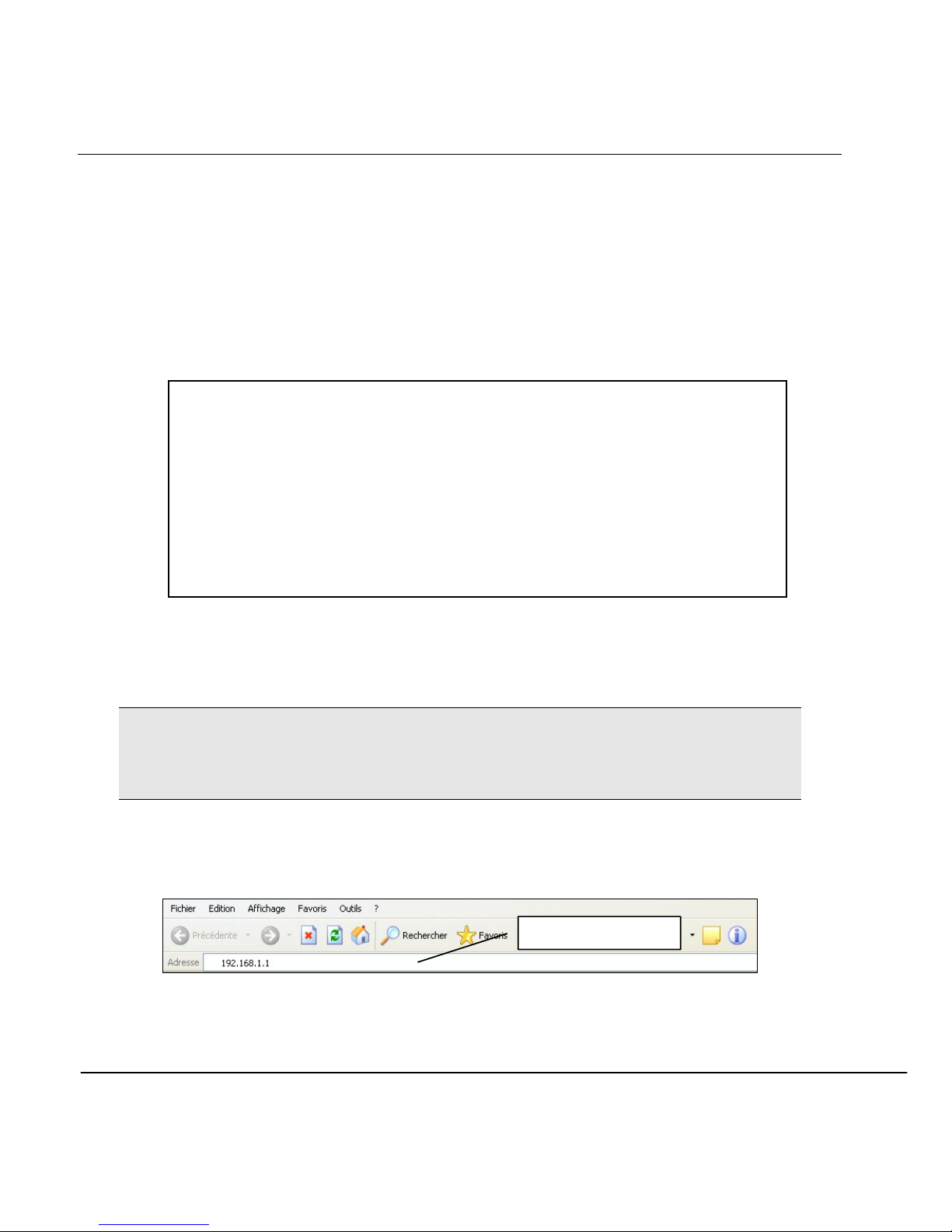

Figure 3 Saisie de l’adresse IP du LAN de Prestige dans Internet Explorer

C:\>ping 192.168.1.1

Pinging 192.168.1.1 with 32 bytes of data:

Reply from 192.168.1.1: bytes=32 time=10ms TTL=254

Reply from 192.168.1.1: bytes=32 time<10ms TTL=254

Ping statistics for 192.168.1.1:

Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

Minimum = 0ms, Maximum = 10ms, Average = 2ms

dresse de site Web.

Prestige 650HW

2. Une fenêtre Taper un mot de passe réseau s’affiche. Entrez le nom d’utilisateur (“admin” est

la valeur par défaut), mot de passe (“1234” est la valeur par défaut) et cliquez sur OK.

Figure 4 Configurateur Web : Ecran Mot de passe

3. Vous devez maintenant apercevoir l’écran Plan du site du configurateur Web.

 Cliquez sur Assistant Installation afin d’afficher une série d’écrans pour une première

configuration de votre Prestige.

 Cliquez sur un lien sous Configuration avancée pour configurer les paramètres avancés du

Prestige.

 Cliquez sur un lien sous Maintenance pour consulter les statistiques de performance du

Prestige, télécharger le microprogramme et sauvegarder, restaurer ou télécharger un fichier

de configuration.

 Cliquez sur Déconnexion dans le panneau de navigation après avoir terminé une session

d’administration du Prestige.

Nom d’utilisateur par

défaut.

Prestige 650HW

Figure 5 Configurateur Web : Ecran Plan du site

Le Prestige vous déconnecte automatiquement en cas d’inactivité pendant

cinq minutes; appuyez sur ENTRÉE pour vous reconnecter.

4.2 Boutons courants des commandes d’écrans

Le tableau suivant indique les boutons de commandes courants situés sur bon nombre d’écrans du

configurateur Web.

Appliquer Cliquez sur Appliquer pour enregistrer vos modifications dans le Prestige.

Restaurer/Annuler Cliquez sur Restaurer ou Annuler pour commencer une nouvelle configuration de

cet écran.

4.3 Accès Internet à l’aide de l’assistant

Utilisez les écrans Assistant Installation pour configurer votre système pour les paramètres d’accès

Internet et remplir les champs avec les informations du tableau INFORMATIONS COMPTE

INTERNET.

1. Dans l’écran Plan du site, cliquez sur Assistant Installation pour afficher le premier écran de

l’assistant.

DÉCONNEXION

Panneau de

navi

ation

SSISTANT

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali ZyXEL Communications Router di rete

ZyXEL Communications

ZyXEL Communications AMG1202-T10A Manuale utente

ZyXEL Communications

ZyXEL Communications ZyXEL Prestige 100MH Manuale utente

ZyXEL Communications

ZyXEL Communications ADSL VoIP IAD with 802.11g Wireless 2602HW... Manuale utente

ZyXEL Communications

ZyXEL Communications PRESTIGE P660R-6XC Manuale di istruzioni

ZyXEL Communications

ZyXEL Communications Dimension ES-105A Manuale utente

ZyXEL Communications

ZyXEL Communications NBG-419N Manuale utente

ZyXEL Communications

ZyXEL Communications Prestige 623R-A1 Manuale utente

ZyXEL Communications

ZyXEL Communications AX Series Manuale utente

ZyXEL Communications

ZyXEL Communications P-334W Manuale utente

ZyXEL Communications

ZyXEL Communications IES-5106M Manuale utente

ZyXEL Communications

ZyXEL Communications P650HW-DE Manuale utente

ZyXEL Communications

ZyXEL Communications NBG-417N Manuale utente

ZyXEL Communications

ZyXEL Communications Prestige 2864I Manuale utente

ZyXEL Communications

ZyXEL Communications Prestige 645R Manuale utente

ZyXEL Communications

ZyXEL Communications Prestige 128L Manuale utente

ZyXEL Communications

ZyXEL Communications Dimension GS-3012 Manuale

ZyXEL Communications

ZyXEL Communications P-660R-T3 V2 Manuale di istruzioni

ZyXEL Communications

ZyXEL Communications ES-2024 Series Manuale utente

ZyXEL Communications

ZyXEL Communications P-660HN-51 - Manuale utente

ZyXEL Communications

ZyXEL Communications PM7320-B0 Manuale utente

ZyXEL Communications

ZyXEL Communications P-660R-T Series Manuale utente

ZyXEL Communications

ZyXEL Communications Multy Plus Manuale utente

ZyXEL Communications

ZyXEL Communications Ethernet Switch Manuale di istruzioni

ZyXEL Communications

ZyXEL Communications ES-105A/108A Manuale utente

Manuali Router di rete popolari di altre marche

Allnet

Allnet ALL0333AU Manuale utente

HomeSeer

HomeSeer HT-SEL Manuale utente

Sercomm

Sercomm Genesis OC3505D Manuale utente

Billion

Billion BIPAC 5102 Series Manuale utente

TP-Link

TP-Link TD-8817 Manuale utente

Motorola

Motorola MR1900 Manuale utente

Digi

Digi IX14 Manuale utente

Cisco

Cisco NCS 540 Manuale

XAVi

XAVi X8821e Manuale utente

BEC

BEC 6200WZL Manuale utente

MikroTik

MikroTik hAP ac3 Series Manuale utente

Korenix

Korenix JetNet 5428G Series Manuale utente

NETGEAR

NETGEAR FS526T - Switch Manuale utente

Korenix

Korenix JetNet 5710G Series Manuale utente

Automated Logic

Automated Logic ZN551 Manuale del proprietario

Cisco

Cisco ASR 1000 Series Manuale dell'operatore

EnGenius

EnGenius ESR-9710 Manuale utente

Cisco

Cisco 805 Series Istruzioni operative e di sicurezza
