Abicor Binzel ABIROB Manuale utente

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .

www.binzel-abicor.com

DIN EN

ISO 9001

DE Betriebsanleitung / GB Operating instructions

FR Mode d’emploi / ES Instructivo de servicio

ZH 使用说明

DE Schweißbrenner-System ABIROB®A

EN Welding torch system ABIROB®A

FR Système de torche de soudage ABIROB®A

ES Antorcha de soldadura ABIROB®A

焊枪低

ABIROB®A

EN 60 974-7

GB/T 15579.7

DE - 2

Original Betriebsanleitung ABIROB®A

DE Original Betriebsanleitung

dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der

enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese

Änderungen werden jedoch in neuen Ausgaben berücksichtigt.

1 Identifikation DE-3

1.1 EU-Konformitätserklärung DE-3

1.2 Pflichten des Betreibers DE-3

2 Produktbeschreibung DE-4

2.1 Bestimmungsgemäße Verwendung DE-4

2.2 Nicht bestimmungsgemäße

Verwendung DE-4

2.3 Technische Daten DE-4

2.4 Abkürzungen DE-5

2.5 Typenschild DE-5

3 Sicherheitshinweise DE-5

3.1 Klassifizierung DE-6

3.2 Angaben für den Notfall DE-6

4 Lieferumfang DE-6

4.1 Transport DE-7

4.2 Lagerung DE-7

5 Funktionsbeschreibung DE-8

5.1 Brennerhals DE-8

5.2 Anschlussmodul DE-8

5.3 Halter DE-8

5.4 Schlauchpaket DE-9

6 Inbetriebnahme DE-9

6.1 Brennerhals ABIROB®A

ausrüsten DE-9

6.2 Schlauchpaket ausrüsten DE-10

6.3 Anschluss maschinenseitig

montieren DE-11

6.4 Steuerleitung anschließen DE-11

6.5 Schutzgasmenge einstellen DE-11

6.6 Draht einführen DE-12

7 Betrieb DE-12

7.1 Schweißprozess DE-13

8 Außerbetriebnahme DE-13

9 Wartung und Reinigung DE-13

9.1 Drahtführung reinigen DE-14

9.2 Führungsspirale kürzen DE-14

9.3 Brennerhals reinigen DE-15

10 Störungen und deren

Behebung DE-16

11 Demontage DE-17

12 Entsorgung DE-17

12.1 Werkstoffe DE-18

12.2 Betriebsmittel DE-18

12.3 Verpackungen DE-18

DE - 3

ABIROB®A 1 Identifikation

1 Identifikation

Das Schweißbrenner-System ABIROB®A wird in der Industrie und im

Gewerbe zum Schutzgasschweißen mit inerten Gasen (MIG) oder aktiven

Gasen (MAG) eingesetzt. Die Ausführung ist luftgekühlt und in allen

Schweißpositionen einsetzbar. Diese Betriebsanleitung beschreibt nur das

Schweißbrenner-System ABIROB®A. Das Schweißbrenner-System darf nur

mit Original ABICOR BINZEL Ersatzteilen betrieben werden.

1.1 EU-Konformitätserklärung

im Sinne der EG-Niederspannungsrichtlinie 06/95/EG, Anhang III.

Hiermit erklären wir, Alexander Binzel Schweisstechnik GmbH & Co. KG

Kiesacker 7-9, 35418 Alten-Buseck

dass das in der Betriebsanleitung beschriebene Schweißbrenner-System

ABIROB®A aufgrund seiner Konzipierung und Bauart sowie in der von uns

vorliegenden Ausführung den einschlägigen grundlegenden Sicherheits- und

Gesundheitsanforderungen der EG-Richtlinie entspricht. Bei einer nicht mit uns

abgestimmten Änderung verliert diese Erklärung ihre Gültigkeit.

1.2 Pflichten des Betreibers

In dem EWR (Europäischen Wirtschaftsraum) sind die nationale Umsetzung

der Rahmenrichtlinie (89/391/EWG) sowie die dazugehörigen

Einzelrichtlinien und davon besonders die Richtlinie (89/655/RWG) über die

Mindestvorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von

Arbeitsmitteln durch Arbeitnehmer bei der Arbeit, jeweils in der gültigen

Fassung, zu beachten und einzuhalten. In Deutschland ist das

Arbeitsschutzgesetz sowie die Betriebssicherheitsverordnung zu beachten. Der

Betreiber hat ferner sicherzustellen, dass das Schweißbrenner-System

ABIROB®A in Verbindung mit Schweißgeräten der EG-Richtlinie EMV

(89/336/EWG) entspricht und die Signalverwertung der integrierten

Schweißstromüberwachung gegen vagabundierende Ströme ordnungsgemäß

installiert wird.

Bezeichnung Schweißbrenner-System ABIROB®A 360, A500

Einschlägige EG-Richtlinien EG-Niederspannungsrichtlinie 06/95/EG, Anhang III

Angewandte harmonisierte Norm DIN EN 60 974 Teil 7

Tab. 1 EU-Konformitätserklärung

DE - 4

2 Produktbeschreibung ABIROB®A

2 Produktbeschreibung

2.1 Bestimmungsgemäße Verwendung

Das flüssiggekühlte Schweißbrenner-System ABIROB®A ist für den Roboter-

und Automateneinsatz zu verwenden. Zur bestimmungsgemäßen Verwendung

gehört auch das Beachten der vorgeschriebenen Betriebs-, Wartungs- und

lnstandhaltungsbedingungen.

2.2 Nicht bestimmungsgemäße Verwendung

Als nicht bestimmungsgemäß gilt jede andere Verwendung als die unter

„Bestimmungsgemäße Verwendung“ angegeben. Eigenmächtige Um-bauten

oder Veränderungen der Leistungssteigerung sind nicht zulässig.

2.3 Technische Daten

Temperatur der Umgebungsluft beim Schweißen - 10 °C bis + 40 °C

Transport und Lagerung - 25 °C bis + 55 °C

Relative Luftfeuchtigkeit bis 90 % bei 20 °C

Tab. 2 Temperatur der Umgebungsluft

Spannungsart DC

Polung der Elektroden in der Regel positiv

Drahtarten handelsübliche Runddrähte

Führungsart handgeführt

Spannungsbemessung 141 V Scheitelwert

Schutzart der maschinenseitigen Anschlüsse IP3X (EN 60 529)

Schutzgas (DIN EN 439) CO2 und Mischgas M21

Tab. 3 Allgemeine Brennerdaten nach EN 60 974-7

Typ Kühlart Belastung1ED Draht-ø Gasdurchfluss Gewicht

CO2M21

ABIROB®A (A) (A) (%) (mm) (l/min)

A360 luft 360 290 100 0,8 - 1,2 10 - 20 800

A500 luft 500 40 100 0,8 - 1,6 10 - 30 900

Tab. 4 Produktspezifische Brennerdaten nach EN 60974-7

1Die Belastungsdaten reduzieren sich bei Impulslichtbogen bis zu 35%

DE - 5

ABIROB®A 3 Sicherheitshinweise

2.4 Abkürzungen

2.5 Typenschild

Das Schweißbrenner-System ABIROB®A ist mit einem Aufkleber am

maschinenseitigen Anschlussgehäuse gekennzeichnet. Beachten Sie für alle

Rückfragen folgende Angaben:

• Angabe der Werksbescheinigung, Produktionsstempel auf dem

Brennerhals, z.B. ABIROB®A 360 22, Angaben von Aufkleber

3 Sicherheitshinweise

Beachten Sie das beiligende Dokument Sicherheitshinweise.

Abb. 1 Brennerhals-Längen

Abb. 2 Brennerhals-Durchmesser

232

247

260

268

84,5 29

Ø22 Ø24

DC Gleichstrom

ED Einschaltdauer

MIG Metall-Inertgas

MAG Metall-Aktivgas

MAK Maximale Arbeitsplatzkonzentration gesundheitsschädlicher Arbeitsstoffe

Spannungsbemessung Isolationswiderstands-, Spannungsfestigkeits- und Schutzartklassifizierung

TCP Tool Center Point (Werkzeugmittelpunkt)

Tab. 5 Abkürzungen

DE - 6

4 Lieferumfang ABIROB®A

3.1 Klassifizierung

Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier

verschiedene Ebenen unterteilt und werden vor spezifischen Arbeiten

angegeben. Geordnet nach abnehmender Wichtigkeit bedeuten sie

folgendes:

3.2 Angaben für den Notfall

Unterbrechen Sie im Notfall sofort folgende Versorgungen:

• Strom, Druckluft

Weitere Maßnahmen entnehmen Sie der Betriebsanleitung "Stromquelle" oder

der Dokumentation weiterer Peripheriegeräte.

4Lieferumfang

GEFAHR

Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden

wird, sind Tod oder schwere Verletzungen die Folge.

WARNUNG

Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht

gemieden wird, können schwerste Verletzungen die Folge sein.

VORSICHT

Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht

gemieden wird, können leichte oder geringfügige Verletzungen die Folge

sein.

HINWEIS

Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder

Sachschäden an der Ausrüstung die Folge sein können.

• Brennerseitiger Knickschutz mit integriertem

Schaltergehäuse

• Maschinenseitiger Knickschutz mit Zentralstecker

• Betriebsanleitung

Mit dem ROBO Schlauchpaket ist das Schweißbrenner-System ABIROB®A nicht funktionsfähig. Zur

Erstbestückung benötigen Sie noch Bauteile, die von der jeweiligen Schweißaufgabe abhängig sind.

Dies sind folgende:

Tab. 6 Lieferumfang

DE - 7

ABIROB®A 4 Lieferumfang

Die Schlauchpakete für das Schweißbrenner-System ABIROB®A sind in

Standardlängen 1 - 3,5 m bzw. in kundenspezifischen Längen lieferbar. Für

ein vollständiges System benötigen Sie eine Einstellvorrichtung. Diese muss

entsprechend der Konfiguration separat bestellt werden. Bestelldaten und

Identnummern der Ausrüst- und Verschleißteile entnehmen Sie den aktuellen

ABICOR BINZEL Ersatz- und Verschleißteilpreislisten. Kontakt für Beratung

und Bestellung finden Sie im Internet unter www.binzel-abicor.com.

4.1 Transport

Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt,

jedoch sind Beschädigungen während des Transportes nicht auszuschließen.

4.2 Lagerung

Physikalische Bedingungen der Lagerung im geschlossenen Raum:

Siehe Tab. 2 Temperatur der Umgebungsluft auf Seite DE-4

• Brennerhals (in bevorzugter Größe und

Geometrie)

• Halter (zur Befestigung am Roboter erforderlich)

• Ausrüst- und Verschleißteile (separat bestellen)

Tab. 6 Lieferumfang

Eingangskontrolle Kontrollieren Sie die Vollständigkeit anhand des Lieferscheins!

Bei Beschädigungen Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)!

Bei Beanstandungen Ist die Lieferung beim Transport beschädigt worden, setzen Sie sich sofort

mit dem letzten Spediteur in Verbindung! Bewahren Sie die Verpackung auf

zur eventuellen Überprüfung durch den Spediteur.

Verpackung für den

Rückversand

Verwenden Sie nach Möglichkeit die Originalverpackung und das

Originalverpackungsmaterial. Bei auftretenden Fragen zur Verpackung und

Transportsicherung nehmen Sie bitte Rücksprache mit Ihrem Lieferanten.

Tab. 7 Transport

DE - 8

5 Funktionsbeschreibung ABIROB®A

5 Funktionsbeschreibung

Das funktionsfähige Schweißbrenner-System ABIROB®A besteht aus

folgenden Komponenten:

Alle Elemente bilden zusammen eine funktionsfähige Einheit, die mit den

entsprechenden Betriebsmitteln einen Lichtbogen zum Schweißen erzeugt. Der

zum Schweißen erforderliche Schweißdraht wird durch das Schweißbrenner-

System ABIROB®A bis hin zur Stromdüse gefördert. Die Stromdüse überträgt

den Schweißstrom auf den Schweißdraht und erzeugt dadurch einen

Lichtbogen zwischen Schweißdraht und Werkstück. Lichtbogen und

Schmelzbad werden durch das inerte Gas (MIG) und das aktive Gas (MAG)

geschützt.

5.1 Brennerhals

Die Standard-Brennerhälse der Typen ABIROB®A 360, A500 sind in den

Geometrien gerade, 22°, 35° und 45° gebogen verfügbar.

Sonderausführungen werden je nach Anwendungsfall auf Anforderung

gefertigt. Durch die einheitliche Schnittstelle am Anschlussmodul sind alle

Brennerhälse untereinander kompatibel.

5.2 Anschlussmodul

Das Anschlussmodul stellt die Verbindung zwischen Schweißbrenner und

Schlauchpaket her.

5.3 Halter

Mit dem Halter wird das Schweißbrenner-System ABIROB®A über die

Roboterhalterung CAT am Roboter befestigt.

1Brennerhals

2Anschlussmodul

3Schlauchpaket

4Zentralstecker

5Halter

Abb. 3 Schweißbrenner-System ABIROB®A

231

DE - 9

ABIROB®A 6 Inbetriebnahme

5.4 Schlauchpaket

Das luftgekühlte Schlauchpaket versorgt den Schweißbrenner mit allen zum

Schweißen benötigten Komponenten, wie Schweißstrom, Schutzgas und Luft.

6 Inbetriebnahme

6.1 Brennerhals ABIROB®A ausrüsten

1Den auswechselbaren Düsenstock (3) in den Brennerhals (4) einschrauben

und mit dem Universalschlüssel (8) festziehen.

2Die Stromdüse (2) in den Düsenstock (3) einschrauben und mit

Universalschlüssel (8) festziehen.

3Die Gasdüse (1) handfest auf den Düsenstock (3) schrauben.

4Den Brennerhals (4) bis zum Anschlag in das Anschlussmodul (6) stecken.

GEFAHR

Verletzungsgefahr durch unerwarteten Anlauf

Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Demontage-und

Reparaturarbeiten ist folgendes zu beachten:

• Schalten Sie die Stromquelle aus.

• Sperren Sie die Druckluftzufuhr ab.

• Ziehen Sie den Netzstecker.

HINWEIS

• Die Inbetriebnahme des Schweißbrenner-Systems ABIROB®A darf nur

durch geschultes Personal erfolgen.

1Gasdüse

2Stromdüse

3Düsenstock

4Brennerhals

5Neck-Liner

6Anschlussmodul

7Innsechskantschlüssel

8Universalschlüsselz

Abb. 4 Brennerhals ABIROB®A ausrüsten

12 3

DE - 10

6 Inbetriebnahme ABIROB®A

5Die Innensechskanntschrauben mit Hilfe des Innensechskanntschlüssels (7)

festziehen.

6Den Neck-Liner (5) anschlussseitig durch das Anschlussmodul (6) in den

Brennerhals (4) einstecken.

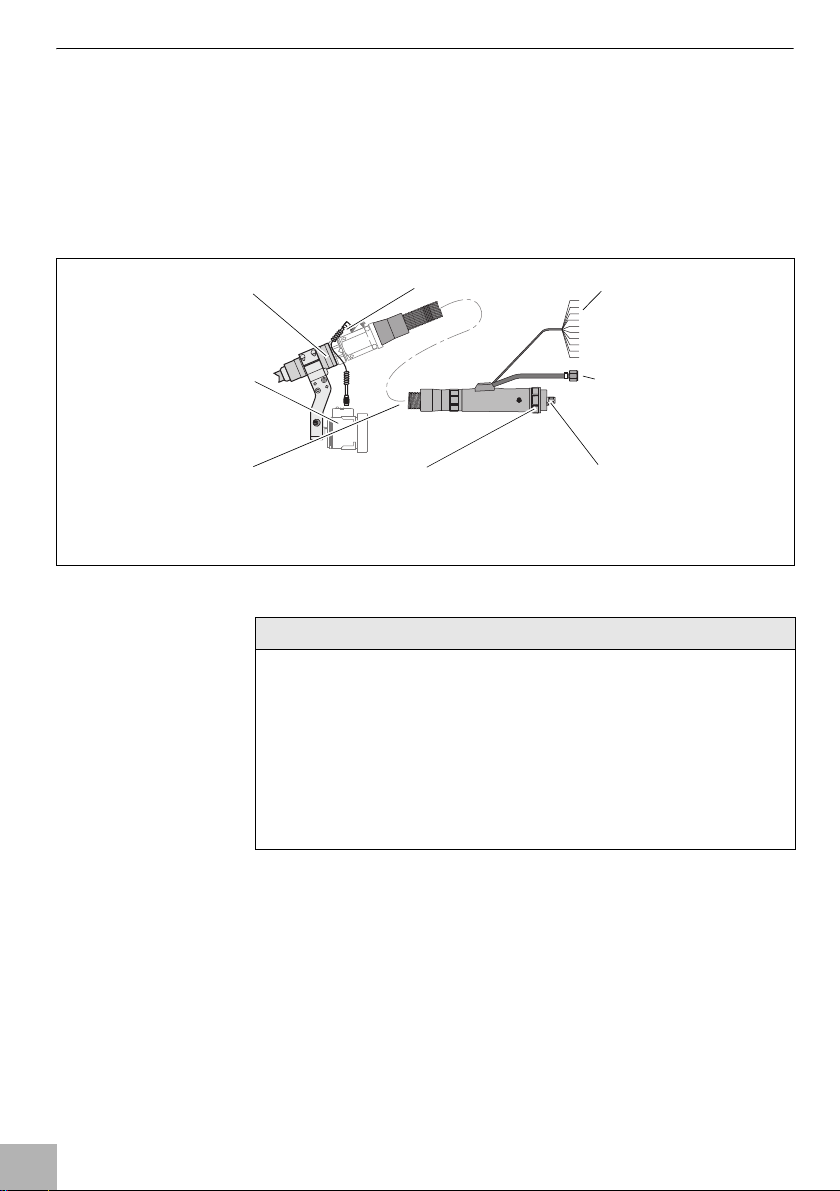

6.2 Schlauchpaket ausrüsten

1Das Schlauchpaket (7) gerade auslegen und brennerseitig am

Anschlussmodul (1) befestigen.

2Die konfektionierte Drahtführung vom Zentralstecker (5) aus bis zum

Anschlag im Wechselkörper einschieben und mit Anschlussmutter (6)

festschrauben.

Bei Bedarf können Sie das NOT-AUS-Kabel (2) der Roboterhalterung CAT (8)

mit dem Schlauchpaket (7) verbinden.

Siehe 6.4 Steuerleitung anschließen auf Seite DE-11

1Anschlussmodul

2NOT-AUS-Kabel

3Steuerleitung

4Ausblasschlauch

5Zentralstecker

6Anschlussmutter

7Schlauchpaket

8Roboterhalterung CAT

Abb. 5 Schlauchpaket ausrüsten

123

567

HINWEIS

• Wählen Sie für Ihre Anwendung die richtige Drahtart und die

dazugehörige Drahtführung.

• Beachten Sie zum Ablängen der Drahtführung und zur richtigen

Montage folgendes Kapitel:

Siehe 9 Wartung und Reinigung auf Seite DE-13

• Führungsspiralen = für Stahl- und Edelstähle

• Kunststoffseelen = für Aluminium-, Kupfer, -Nickel- und Edelstähle

Indice

Lingue:

Altri manuali Abicor Binzel Accessori per saldatura

Abicor Binzel

Abicor Binzel ABIMIG WT Series Manuale utente

Abicor Binzel

Abicor Binzel MB EVO PRO Manuale utente

Abicor Binzel

Abicor Binzel Air-blast and injection unit Manuale utente

Abicor Binzel

Abicor Binzel AUT 61GD Manuale utente

Abicor Binzel

Abicor Binzel Primo 5 Manuale

Abicor Binzel

Abicor Binzel iRob P400 Manuale utente

Abicor Binzel

Abicor Binzel AUTC 61GD Manuale utente

Abicor Binzel

Abicor Binzel MasterLiner Basic Flex/HD Manuale utente

Abicor Binzel

Abicor Binzel xFUME ABIROB AF500 Manuale utente

Abicor Binzel

Abicor Binzel CAT3 Manuale utente

Abicor Binzel

Abicor Binzel ALPHA Series Manuale utente

Abicor Binzel

Abicor Binzel ABIPLAS WELD 250 MT Manuale utente

Abicor Binzel

Abicor Binzel Abitig WH Series Manuale utente

Abicor Binzel

Abicor Binzel ABIMIG WT Manuale utente

Abicor Binzel

Abicor Binzel 2000K Series Manuale utente

Abicor Binzel

Abicor Binzel ABITIG GRIP 1502 Manuale utente

Abicor Binzel

Abicor Binzel PP PLUS ABIMIG AT LW Manuale utente

Abicor Binzel

Abicor Binzel RBC 61GD Manuale utente

Abicor Binzel

Abicor Binzel ABIMIG Manuale utente

Abicor Binzel

Abicor Binzel ABIMIG 0 Series Manuale utente

Abicor Binzel

Abicor Binzel iCAT mini ABIROB G Manuale utente

Abicor Binzel

Abicor Binzel MF1-Rear Manuale utente

Abicor Binzel

Abicor Binzel MF Control Manuale utente

Abicor Binzel

Abicor Binzel EN 60 974/7 Manuale utente

Manuali Accessori per saldatura popolari di altre marche

Lincoln Electric

Lincoln Electric LT-7 Tractor Manuale utente

Weco

Weco Trolley R Manuale utente

Cornwell Tools

Cornwell Tools MMWC1 Manuale utente

Dohle

Dohle ExOn2A Manuale utente

Nederman

Nederman Fume Eliminator FE 840/2500/P150 Manuale utente

3M Speedglas 9100 Series Manuale utente

Miller Electric

Miller Electric OM-842 Manuale utente

Miller

Miller A-200 Series Manuale utente

optrel

optrel lifeflip autopilot Manuale utente

Miller

Miller MIGmatic M-25 Manuale utente

Tregaskiss

Tregaskiss TOUGH GUN TT3 Reamer Manuale utente

Sealey

Sealey SR20.V2 Manuale utente

iWeld

iWeld NORED EYE Manuale utente

Sthor

Sthor 74483 Manuale utente

Leister

Leister TWINNY T7 Manuale utente

Miller

Miller I-22 CE Manuale utente

LAHTI PRO

LAHTI PRO L1540400 Manuale utente

Lincoln Electric

Lincoln Electric K3091-1 Manuale utente
