Abicor Binzel AUT 61GD Manuale utente

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .

www.binzel-abicor.com

DIN EN

ISO 9001

DE Betriebsanleitung / EN Operating instructions

FR Mode d’emploi / ES Instructivo de servicio

DE MAG Schweißbrenner AUT 61GD / AUT 610D

EN MAG welding torches AUT 61GD / AUT 610D

FR Torches de soudage MAG AUT 61GD / AUT 610D

ES Antorchas de soldadura MAG AUT 61GD / AUT 610D

EN 60 974-7

DE - 2

Original Betriebsanleitung MAG Schweißbrenner

DE Original Betriebsanleitung

dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der

enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese

Änderungen werden jedoch in neuen Ausgaben berücksichtigt.

1 Identifikation DE-3

1.1 EU-Konformitätserklärung DE-3

1.2 Pflichten des Betreibers DE-3

2 Produktbeschreibung DE-4

2.1 Bestimmungsgemäße Verwendung DE-4

2.2 Nicht bestimmungsgemäße

Verwendung DE-4

2.3 Technische Daten DE-4

2.4 Abkürzungen DE-5

2.5 Typenschild DE-5

3 Sicherheitshinweise DE-5

3.1 Klassifizierung DE-5

3.2 Angaben für den Notfall DE-6

4 Lieferumfang DE-6

4.1 Transport DE-6

4.2 Lagerung DE-7

5 Funktionsbeschreibung DE-7

6 Inbetriebnahme DE-8

6.1 Brenner ausrüsten DE-8

6.2 Drahtführung montieren DE-9

6.3 Schlauchpaket maschinenseitig

montieren DE-10

6.4 Kühlsystem anschließen DE-10

6.5 Schutzgasmenge einstellen DE-12

6.6 Draht einfädeln DE-12

7 Betrieb DE-12

7.1 Schweißprozess DE-13

8 Außerbetriebnahme DE-14

9 Wartung und Reinigung DE-14

9.1 Schlauchpaket DE-15

9.2 Brennerhals DE-15

10 Störungen und deren

Behebung DE-16

11 Demontage DE-17

12 Entsorgung DE-17

12.1 Werkstoffe DE-18

12.2 Betriebsmittel DE-18

12.3 Verpackungen DE-18

DE - 3

MAG Schweißbrenner 1 Identifikation

1 Identifikation

Die MAG Schweißbrenner werden in der Industrie und im Gewerbe zum

Schutzgasschweißen mit aktiven Gasen (MAG) eingesetzt. Sie sind als

Maschinenbrenner verfügbar und in allen Schweißpositionen einsetzbar. Je

nach Ausführung sind sie luft- oder flüssiggekühlt. Für die flüssiggekühlte

Ausführung ist ein Umlaufkühlgerät erforderlich. Diese Betriebsanleitung

beschreibt die MAG Schweißbrenner AUT 61GD/AUT 610D. Die MAG

Schweißbrenner dürfen nur mit Original ABICOR BINZEL Ersatzteilen

betrieben werden.

1.1 EU-Konformitätserklärung

im Sinne der EG-Niederspannungsrichtlinie 2006/95/EG, Anhang III

Hiermit erklären wir, Alexander Binzel Schweisstechnik GmbH & Co. KG

Kiesacker 7-9, 35418 Alten-Buseck

dass die in der Betriebsanleitung beschriebenen MAG Schweißbrenner

aufgrund ihrer Konzipierung und Bauart sowie in der von uns vorliegenden

Ausführungen den einschlägigen grundlegenden Sicherheits- und

Gesundheitsanforderungen der EG-Richtlinie entsprechen. Bei einer nicht mit

uns abgestimmten Änderung verliert diese Erklärung ihre Gültigkeit.

1.2 Pflichten des Betreibers

In dem EWR (Europäischen Wirtschaftsraum) sind die nationale Umsetzung

der Rahmenrichtlinie (89/391/EWG) sowie die dazugehörigen

Einzelrichtlinien und davon besonders die Richtlinie (89/655/RWG) über die

Mindestvorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von

Arbeitsmitteln durch Arbeitnehmer bei der Arbeit, jeweils in der gültigen

Fassung, zu beachten und einzuhalten. In Deutschland ist das

Arbeitsschutzgesetz sowie die Betriebssicherheitsverordnung zu beachten. Der

Betreiber hat ferner sicherzustellen, dass der Schweißbrenner in Verbindung

mit Schweißgeräten der EG-Richtlinie EMV (04/108/EG) entspricht und die

Signalverwertung der integrierten Schweißstromüberwachung gegen

vagabundierende Ströme ordnungsgemäß installiert wird.

Bezeichnung MAG Schweißbrenner AUT 61GD, AUT 610D

Einschlägige EG-Richtlinien EG-Niederspannungsrichtlinie 2006/95/EG

Angewandte harmonisierte Norm EN 60 974-7

Tab. 1 EU-Konformitätserklärung

DE - 4

2 Produktbeschreibung MAG Schweißbrenner

2 Produktbeschreibung

2.1 Bestimmungsgemäße Verwendung

Die MAG Schweißbrenner werden vorzugsweise zum Schweißen von

Fülldrähten im Maschineneinsatz eingesetzt. Zur bestimmungsgemäßen

Verwendung gehört auch das Beachten der vorgeschriebenen Betriebs-,

Wartungs- und lnstandhaltungsbedingungen.

2.2 Nicht bestimmungsgemäße Verwendung

Als nicht bestimmungsgemäß gilt jede andere Verwendung als die unter

„Bestimmungsgemäße Verwendung“ angegeben. Eigenmächtige Umbauten

oder Veränderungen der Leistungssteigerung sind nicht zulässig.

2.3 Technische Daten

Temperatur der Umgebungsluft beim Schweißen - 10 °C bis + 40°C

Transport und Lagerung - 25 °C bis + 55°C

Relative Luftfeuchtigkeit bis 90 % bei 20 °C

Tab. 2 Temperatur

Spannungsart DC

Polung der Elektroden bei DC in der Regel positiv

Führungsart maschinengeführt

Drahtarten Selbstschützende Fülldrähte, Fülldrähte

Schutzgas (DIN EN 439) Ohne Gas = Selbstschützende Fülldrähte, CO2= Fülldrähte

Spannungsbemessung 141 V Scheitelwert

Schutzart der

maschinenseitigen Anschlüsse

(EN 60 529)

IP2X

Tab. 3 Allgemeine Brennerdaten (EN 60 974-7)

Typ Kühl-

art

Belastung ED Draht- Gasdurch-

fluss

Kühlung Fließdruck

CO2Ohne

Gas

Vorlauf-

temp. max.

Durch-

fluss min.

min. max.

AUT A A % mm l/min °C l/min bar bar

61GD luft 450 320 60 1,6 - 3,2 10 - 20

610D flüssig 650 500 100 1,6 - 3,2 10 - 20 40 1,3 2,5 3,5

Tab. 4 Produktspezifische Brennerdaten (EN 60 974-7)

DE - 5

MAG Schweißbrenner 3 Sicherheitshinweise

Bei Impulslichtbogen reduzieren sich die Belastungsdaten bis zu 30 %.

2.4 Abkürzungen

2.5 Typenschild

Die MAG Schweißbrenner sind am maschinenseitigen Anschlussgehäuse und

am Brennerhals gekennzeichnet. Beachten Sie für alle Rückfragen folgende

Angaben:

• Produktionsstempel auf dem Brennerhals, z.B. AUT 610GD,

Kennzeichnung am maschinenseitigen Anschlussgehäuse

3 Sicherheitshinweise

Beachten Sie das beiliegende Dokument Sicherheitshinweise.

3.1 Klassifizierung

Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier

verschiedene Ebenen unterteilt und werden vor spezifischen Arbeiten

angegeben. Geordnet nach abnehmender Wichtigkeit bedeuten sie

folgendes:

AUT

Standardlänge L 3,00 m, 4,00 m

Kühlmittelanschluss Stecknippel NW 5

Kühlgeräteleistung min. 800 W

Tab. 5 Schlauchpaketdaten

AUT Maschinengeführter Schweißbrenner

DC Gleichstrom

ED Einschaltdauer

MAG Metall-Aktivgas

M21 Mischgas

Spannungsbemessung Isolationswiderstands-, Spannungsfestigkeits- und Schutzklassifizierung

Tab. 6 Abkürzungen

GEFAHR

Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden

wird, sind Tod oder schwerste Verletzungen die Folge.

DE - 6

4 Lieferumfang MAG Schweißbrenner

3.2 Angaben für den Notfall

Unterbrechen Sie im Notfall sofort folgende Versorgungen:

• Strom, Gas

Weitere Maßnahmen entnehmen Sie der Betriebsanleitung "Stromquelle" oder

der Dokumentation weiterer Peripheriegeräte.

4 Lieferumfang

Die MAG Schweißbrenner werden als vollständige Einheit schweißbereit

ausgeliefert. Der Standard Lieferumfang beinhaltet folgendes:

Ausrüst- und Verschleißteile separat bestellen. Bestelldaten und Identnummern

der Ausrüst- und Verschleißteile, entnehmen Sie den aktuellen

Bestellunterlagen. Kontakt für Beratung und Bestellung finden Sie im Internet

unter www.binzel-abicor.com.

4.1 Transport

Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt,

jedoch sind Beschädigungen während des Transportes nicht auszuschließen.

WARNUNG

Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht

gemieden wird, können schwere Verletzungen die Folge sein.

VORSICHT

Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht

gemieden wird, können leichte oder geringfügige Verletzungen die Folge

sein.

HINWEIS

Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder

Sachschäden an der Ausrüstung die Folge sein können.

• Schweißbereit ausgerüstete MAG Schweißbrenner mit Schlauchpaket und

Zentralstecker

• Betriebsanleitung

Tab. 7 Lieferumfang

Eingangskontrolle Kontrollieren Sie die Vollständigkeit anhand des Lieferscheins!

Tab. 8 Transport

DE - 7

MAG Schweißbrenner 5 Funktionsbeschreibung

4.2 Lagerung

Physikalische Bedingungen der Lagerung im geschlossenen Raum:

Siehe Tab. 2 Temperatur auf Seite DE-4

5 Funktionsbeschreibung

Der funktionsfähige MAG Schweißbrenner besteht aus folgenden

Komponenten:

• Brennerhals mit Ausrüst- und Verschleißteilen, Griffrohr, Schlauchpaket mit

Zentralstecker

Alle Elemente bilden zusammen eine funktionsfähige Einheit, die mit den

entsprechenden Komponenten einen Lichtbogen zum Schweißen erzeugt. Die

Drahtelektrode ist ein abschmelzender Massiv- oder Fülldraht. Die zum

Schweißen erforderliche Drahtelektrode wird durch das Schweißbrenner-

System bis hin zur Stromdüse gefördert. Die Stromdüse überträgt den

Schweißstrom auf den Schweißdraht und erzeugt dadurch einen Lichtbogen.

Bei Beschädigungen Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)!

Bei Beanstandungen Ist die Lieferung beim Transport beschädigt worden, setzen Sie sich sofort

mit dem letzten Spediteur in Verbindung! Bewahren Sie die Verpackung auf

zur eventuellen Überprüfung durch den Spediteur.

Verpackung für den

Rückversand

Verwenden Sie nach Möglichkeit die Originalverpackung und das

Originalverpackungsmaterial. Bei auftretenden Fragen zur Verpackung und

Transportsicherung nehmen Sie bitte Rücksprache mit Ihrem Lieferanten.

Tab. 8 Transport

VORSICHT

Sachschaden

Bei Frostgefahr kann vorhandenes Kühlmittel in Schläuchen zu Zerstörungen

führen.

• Kühlmittel aus Schläuchen entfernen.

DE - 8

6 Inbetriebnahme MAG Schweißbrenner

6 Inbetriebnahme

6.1 Brenner ausrüsten

1Gasverteiler (4) in Brennerhals (5) stecken.

2Düsenstock (3) in Brennerhals (5) und Stromdüse (2) in Düsenstock (3)

einschrauben.

3Gasdüse (1) auf Brennerhals (5) aufstecken.

GEFAHR

Verletzungsgefahr durch unerwarteten Anlauf

Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Demontage-und

Reparaturarbeiten ist folgendes zu beachten:

• Schalten Sie die Stromquelle aus.

• Sperren Sie die Gaszufuhr ab.

• Ziehen Sie den Netzstecker.

HINWEIS

• Die Inbetriebnahme der MAG Schweißbrenner darf nur durch geschultes

Personal erfolgen.

VORSICHT

Verletzungsgefahr

Durchstich bzw. Einstich durch Drahtelektrode.

• Nicht in den Gefahrenbereich greifen.

• Schutzhandschuhe tragen.

1Gasdüse

2Stromdüse

3Düsenstock

4Gasverteiler

5Brennerhals

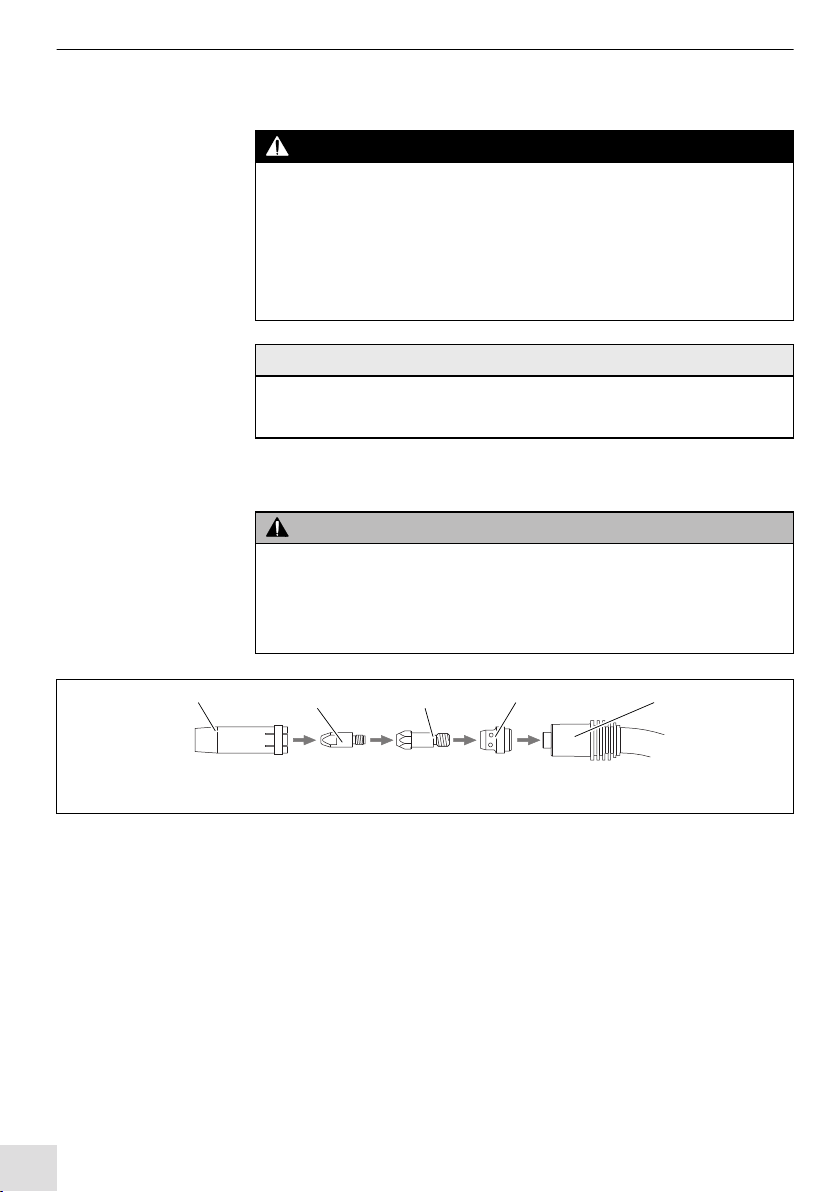

Abb. 1 Typ 61GD/610D

1234 5

DE - 9

MAG Schweißbrenner 6 Inbetriebnahme

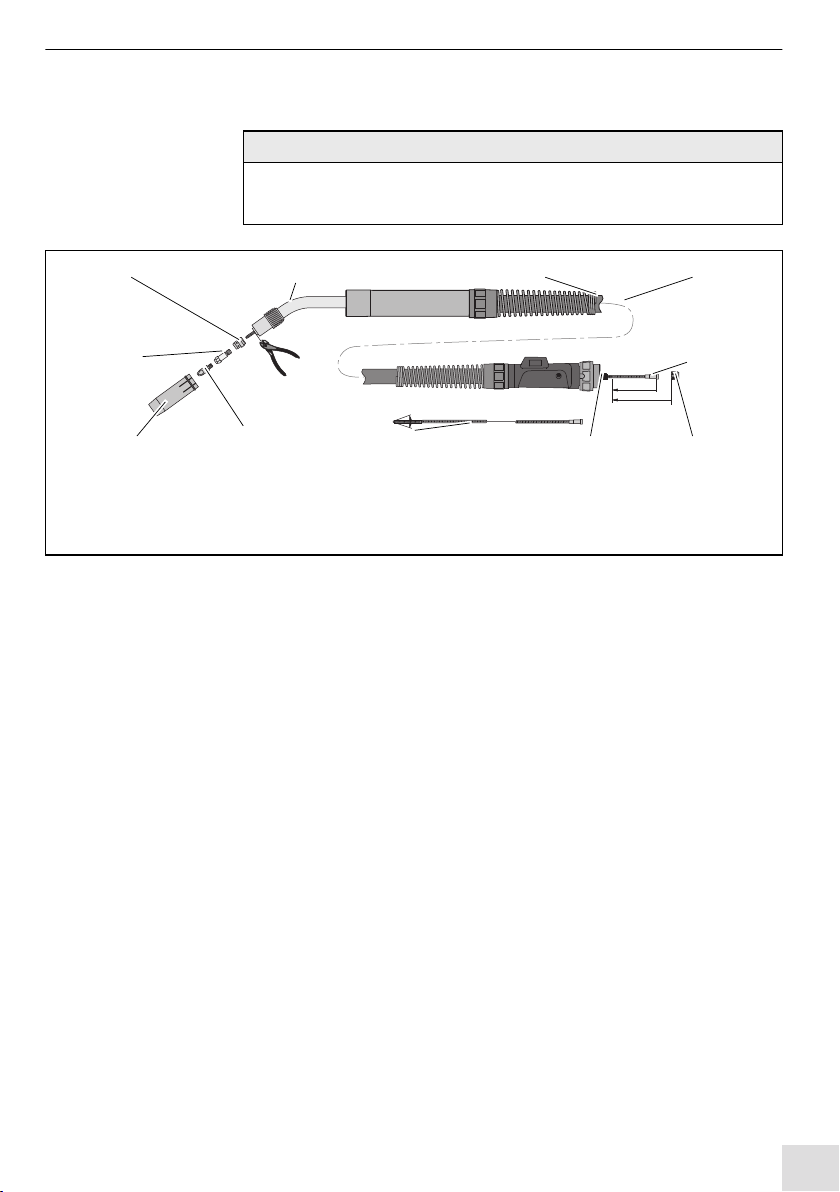

6.2 Drahtführung montieren

1Schlauchpaket (8) gestreckt auslegen.

2Gasdüse (10), Stromdüse (9), Düsenstock (11) und Gasverteiler (1) am

Brennerhals (2) entfernen.

3Haltehülse (6) am Zentralstecker (4) abschrauben.

4Führungsspirale (7) durch Drahtförderschlauch (3) bis Haltenippel (5)

einschieben.

5Haltehülse (6) handfest aufschrauben.

6Überlänge von Führungsspirale (7) bündig am Brennerhals (2)

abschneiden und Führungsspirale herausziehen (7).

7Spiralenanfang im Winkel von ca. 40° anschleifen und Schnittstelle

entgraten.

8Angespitzte Führungsspirale (7) durch Drahtförderschlauch (3) bis

Haltenippel (5) einschieben.

9Haltehülse (6) aufschrauben und festziehen.

10 Gasverteiler (1), Düsenstock (11), Stromdüse (9) einschrauben und

Gasdüse (10) aufstecken.

HINWEIS

• Neue, noch unbenutzte Führungsspiralen müssen auf die tatsächliche

Schlauchpaketlänge gekürzt werden.

1Gasverteiler

2Brennerhals

3Drahtförderschlauch

4Zentralstecker

5Haltenippel

6Haltehülse

7Führungsspirale

8Schlauchpaket

9Stromdüse

10 Gasdüse

11 Düsenstock

Abb. 2 Führungsspirale

40°

1 2

689 7

DE - 10

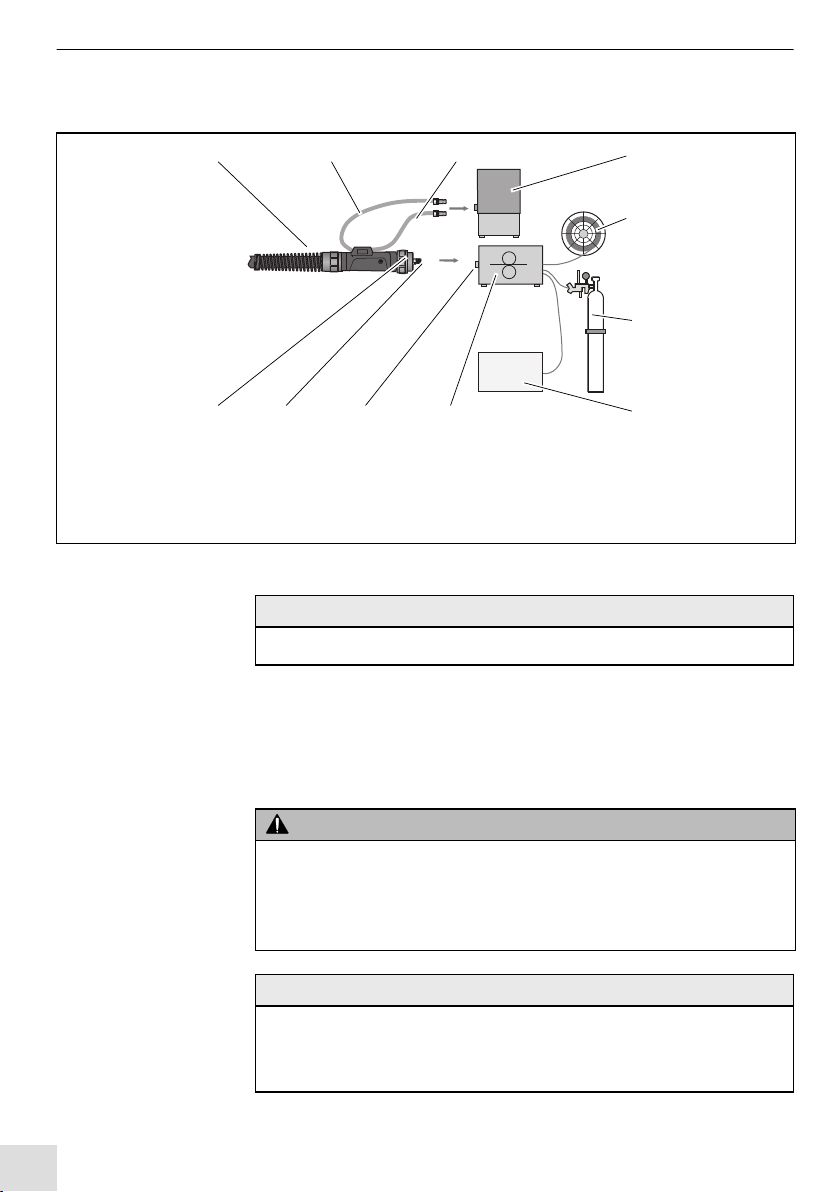

6 Inbetriebnahme MAG Schweißbrenner

6.3 Schlauchpaket maschinenseitig montieren

1Zentralstecker (10) und Zentralbuchse (9) am Drahtvorschubgerät (8)

zusammenfügen und mit der Anschlussmutter (11) sichern.

6.4 Kühlsystem anschließen

1Schlauchpaket

2Kühlmittelrücklauf-Schlauch

3Kühlmittelvorlauf-Schlauch

4Umlaufkühlgerät

(nur bei flüssiggekühlten Brennern)

5Korbspule

6Schutzgasflasche

7Stromquelle

8Drahtvorschubgerät

9Zentralbuchse

10 Zentralstecker

11 Anschlussmutter

Abb. 3 Schlauchpaket maschinenseitig montieren

123 4

7911 810

HINWEIS

• Überprüfen Sie nochmals die korrekte Befestigung der Drahtführung.

WARNUNG

Verbrennungsgefahr

Die MAG Schweißbrenner wird durch zu geringen Kühlmittelstand überhitzt.

• Schutzhandschuhe tragen.

• Regelmäßig Kühlmittelstand überprüfen.

HINWEIS

• Gilt nur für flüssiggekühlte MAG Schweißbrenner.

• Achten Sie darauf, dass Kühlmittelvorlauf und -rücklauf ordnungsgemäß

installiert sind. Kühlmittelvorlauf = blau, Kühlmittelrücklauf = rot

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Abicor Binzel Accessori per saldatura

Abicor Binzel

Abicor Binzel ABITIG GRIP 1502 Manuale utente

Abicor Binzel

Abicor Binzel ABIMIG Manuale utente

Abicor Binzel

Abicor Binzel MasterLiner Basic Flex/HD Manuale utente

Abicor Binzel

Abicor Binzel ABIMIG WT Manuale utente

Abicor Binzel

Abicor Binzel RBC 61GD Manuale utente

Abicor Binzel

Abicor Binzel ROBO Compact W600 Manuale utente

Abicor Binzel

Abicor Binzel 2000K Series Manuale utente

Abicor Binzel

Abicor Binzel ABIMIG 0 Series Manuale utente

Abicor Binzel

Abicor Binzel ABIROB W 350GC Manuale utente

Abicor Binzel

Abicor Binzel MB EVO PRO Manuale utente

Abicor Binzel

Abicor Binzel SR 9 Manuale utente

Abicor Binzel

Abicor Binzel ALPHA Series Manuale utente

Abicor Binzel

Abicor Binzel ABIMIG 452W Manuale utente

Abicor Binzel

Abicor Binzel ABICLEANER 800 AC Manuale utente

Abicor Binzel

Abicor Binzel ABITIG Little 24G Manuale utente

Abicor Binzel

Abicor Binzel RTM ABIx EasyTeach Manuale utente

Abicor Binzel

Abicor Binzel RB 61GD Manuale utente

Abicor Binzel

Abicor Binzel MFS-V3 M-Drive Manuale utente

Abicor Binzel

Abicor Binzel xFUME TIG 150/260W Guida rapida

Abicor Binzel

Abicor Binzel ABITIG MT Series Manuale utente

Abicor Binzel

Abicor Binzel ALPHA Series Manuale utente

Abicor Binzel

Abicor Binzel xFUME PRO Manuale utente

Abicor Binzel

Abicor Binzel G3000 Manuale utente

Abicor Binzel

Abicor Binzel MF1-Rear Manuale utente

Manuali Accessori per saldatura popolari di altre marche

Lincoln Electric

Lincoln Electric LT-7 Tractor Manuale utente

Weco

Weco Trolley R Manuale utente

Cornwell Tools

Cornwell Tools MMWC1 Manuale utente

Dohle

Dohle ExOn2A Manuale utente

Nederman

Nederman Fume Eliminator FE 840/2500/P150 Manuale utente

3M Speedglas 9100 Series Manuale utente

Miller Electric

Miller Electric OM-842 Manuale utente

Miller

Miller A-200 Series Manuale utente

optrel

optrel lifeflip autopilot Manuale utente

Miller

Miller MIGmatic M-25 Manuale utente

Tregaskiss

Tregaskiss TOUGH GUN TT3 Reamer Manuale utente

Sealey

Sealey SR20.V2 Manuale utente

iWeld

iWeld NORED EYE Manuale utente

Sthor

Sthor 74483 Manuale utente

Leister

Leister TWINNY T7 Manuale utente

Miller

Miller I-22 CE Manuale utente

LAHTI PRO

LAHTI PRO L1540400 Manuale utente

Lincoln Electric

Lincoln Electric K3091-1 Manuale utente
