AKG C 416 III Manuale utente
Bedienungshinweise . . . . . . . . . . . . . . . . . . S. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
User Instructions . . . . . . . . . . . . . . . . . . . . p. 18
Please read the manual before using the equipment!
Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . p. 34
Veuillez lire cette notice avant d’utiliser le système!
Istruzioni per l’uso . . . . . . . . . . . . . . . . . . . p. 50
Prima di utilizzare l’apparecchio, leggere il manuale!
Modo de empleo . . . . . . . . . . . . . . . . . . . . p. 66
Antes de utilizar el equipo, lea por favor el manual!
Instruções de uso . . . . . . . . . . . . . . . . . . . p. 82
Por favor leia este manual antes de usar o equipamen
to!
C 416III
2

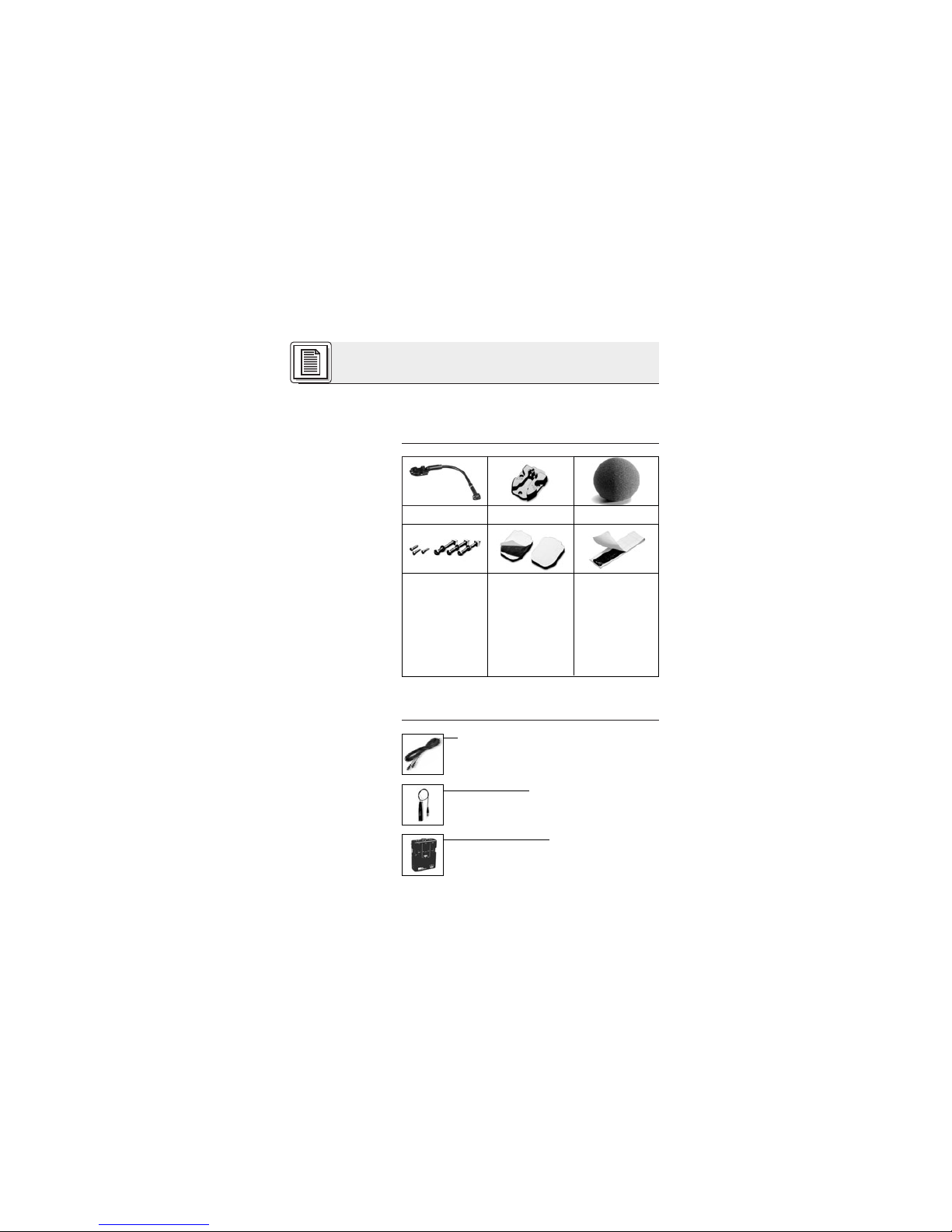

1 Sicherheitshinweis/Beschreibung
1.1 Sicherheits-
hinweis
1.2
Lieferumfang
1.3 Empfohlenes
Zubehör
Überprüfen Sie bitte, ob das Gerät, an das Sie das
Mikrofon anschließen möchten, den gültigen Si-
cherheitsbestimmungen entspricht und mit einer
Sicherheitserdung versehen ist.
Kontrollieren Sie bitte, ob die Verpackung alle
oben angeführten Teile enthält. Falls etwas fehlt,
wenden Sie sich bitte an Ihren AKG-Händler.
1 x C 416III 1x H 416 1 x W 44
3 Stück Zylin-
derblech-
schrauben (2,9
x 13 mm),
3 Stück Flach-
kopfschrauben
(3 x 30 mm)
2 Stück dop-
pelseitig klebe-
beschichtete
Gummi-
plättchen
Elastische
Klebemasse
• Mikrofonkabel MK 9/10: 10 m 2-polig
geschirmtes Kabel mit XLR-Stecker
und XLR-Kupplung
• Phantomspeiseadapter
MPA III L (für C 416III L)
• Batteriespeisegerät
B 29 L (für C 416III L)
3
1 Beschreibung
1.4 Besondere
Merkmale
1.5 Kurz-
beschreibung
•Robustes Miniatur-Kondensatormikrofon für
Instrumentalabnahme auf der Bühne.
•Frequenzgang speziell für Akkordeon, Gitar-
ren/Bassverstärker und Klavier ausgelegt.
•Hohe Rückkopplungssicherheit durch fre-
quenzunabhängige hypernierenförmige Richt-
charakteristik.
•100 mm langer Schwanenhals zur exakten Po-
sitionierung des Mikrofons.
•Wirkungsvolle Unterdrückung mechanischer
Störgeräusche durch elastische Lagerung des
Schwanenhalses.
•Externer Windschutz und Zubehör für die di-
rekte Montage am Instrument oder an der
Lautsprecherbox im Lieferumfang enthalten.
Das C 416III ist ein Kondensator-Miniaturmikrofon
mit hypernierenförmiger Richtcharakteristik. Es
wurde speziell für die direkte Montage an Akkor-
deons, Boxen von Gitarren- oder Bassverstärkern,
Pianinos und Flügeln entwickelt. Die mitgelieferten
Schrauben und Befestigungselemente erlauben
eine sichere Befestigung des Mikrofons am Instru-
ment oder der Lautsprecherbox. Sie können ent-
weder das Mikrofon selbst fix montieren oder nur
das mitgelieferte Montageplättchen H 416. Das Mi-
krofon rastet sicher im Montagepättchen ein, kann je-
doch leicht wieder abgezogen werden. Ein 100 mm
langer Schwanenhals erlaubt Ihnen, das Mikrofon ex-
akt für optimalen Sound zu positionieren.
• Phantomspeisegeräte
N 62 E, N 66 E,
B 18, B 15
(für C 416III PP)
4
1 Beschreibung
1.6 Varianten
C 416III PP
C 416III L
2.1 Einleitung
Wichtig!
2.2 C 416III PP
2.2.1 Anschluss
an symmetri-
sche Eingänge
Siehe Abb.1.
Der hochwertige Kondesatorwandler mit
frequenzunabhängiger hypernierenförmiger
Richtcharakteristik bietet eine natürliche, detail-
reiche Wiedergabe und ist sehr unempfindlich ge-
gen akustische Rückkopplungen sowie Überspre-
chen von benachbarten Instrumenten.
Durch die elastische Lagerung des Schwanenhal-
ses ist das Mikrofon weitgehend unempfindlich
gegen Körperschall vom Instrument oder der
Lautsprecherbox.
Das Mikrofon ist in zwei Ausführungen erhältlich:
•Für 9 bis 52 V Universal-Phantomspeisung.
3 m langes, fix verbundenes Anschlusskabel
mit Phantomspeiseadapter mit integriertem
3-poligem XLR-Stecker.
•Für Speisung mittels Batteriespeisegerät
B 29 L, Phantomspeiseadapter MPA III L oder
AKG.WIRELESS-Taschensender. 1,5 m lan-
ges, fix verbundenes Anschlusskabel mit
3-poligem Mini-XLR-Stecker.
Das C 416III PP/C 416III L ist ein Kondensatormi-
krofon und benötigt daher eine Stromversorgung.
Wenn Sie andere als die von AKG empfohlenen
Speisegeräte verwenden, kann das Mikrofon
beschädigt werden und erlischt die Garantie.
1. Stecken Sie den Phantomspeiseadapter (1) am
Mikrofonkabel an einen symmetrischen XLR-
Mikrofoneingang mit Phantomspeisung an.
2. Schalten Sie die Phantomspeisung ein. (Lesen
Sie dazu in der Betriebsanleitung des jeweili-
gen Gerätes nach.)
2 Anschluss
5
2 Anschluss
2.2.2 Anschluss
an asymmetri-
sche Eingänge
Siehe Abb. 2.
3. Wenn Ihr Mischpult keine Phantomspei-
sung besitzt, stecken Sie den Phantomspei-
seadapter (1) an ein optionales AKG-Phantom-
speisegerät (2) (N 62 E, N 66 E, B 18, B 15) an
und verbinden Sie das Phantomspeisegerät (2)
mit Hilfe eines XLR-Kabels (3) (z.B. MK 9/10
von AKG - nicht mitgeliefert) mit einem sym-
metrischen Eingang.
Phantomspeisegeräte von AKG können Sie auch
an einen asymmetrischen Eingang anschließen.
Verwenden Sie dazu ein Kabel mit XLR-Stecker
(weiblich) und Mono-Klinkenstecker:
Abb. 1: Anschluss an symmetrischen Eingang
Phantom
MPA
MPA
Abb. 2: Anschluss an asymmetrischen Eingang
PhantomMPA
6
2 Anschluss
Hinweis:
2.3 C 416III L
2.3.1 Anschluss
mittels B 29 L
Siehe Abb.3.
Kabel anstecken:
Kabel abziehen:
1. Verbinden Sie im XLR-Stecker (4) mittels einer
Drahtbrücke Stift 1 mit Stift 3 und mit der Ab-
schirmung.
2. Verbinden Sie die innere Ader des Kabels mit
Stift 2 des XLR-Steckers (4) und der Spitze des
Klinkensteckers (5).
3. Verbinden Sie die Abschirmung des Kabels
mit dem Schaft des Klinkensteckers (5).
Beachten Sie, dass asymmetrische Kabel Ein-
streuungen aus Magnetfeldern (von Netz- und
Lichtkabeln, Elektromotoren usw.) wie eine An-
tenne aufnehmen können . Bei Kabeln, die länger
als 5 m sind, kann dies zu Brumm- und ähnlichen
Störgeräuschen führen.
Mit dem optionalen Batteriespeisegerät B 29 L
können Sie das Mikrofon an symmetrische oder
asymmetrische Eingänge ohne Phantomspeisung
anschliessen.
1. Stecken Sie den Mini-XLR-Stecker (1) am
Mikrofonkabel bis zum Anschlag in eine der
beiden Mini-XLR-Buchsen am B 29 L (2).
Der Stecker (1) verriegelt sich automatisch.
Zum Abziehen des Kabels drücken Sie auf
den Entriegelungsknopf am Mini XLR-Stecker
Abb. 3: Anschluss-Schema mit B 29 L
B 29 L
7
2 Anschluss
Wichtig!
Siehe Abb. 3.
Symmetrischer
Eingang:
Asymmetrischer
Eingang:
2.3.2 Anschluss
mittels MPA III L
Kabel anstecken:
Siehe Abb. 4.
Kabel abziehen:
Siehe Abb. 4.
(1) und ziehen Sie den Stecker (1) aus der
Buchse heraus.
Um das Kabel nicht zu beschädigen, zie-
hen Sie niemals am Kabel selbst!
2. Verbinden Sie das B 29 L (2) mit dem
gewünschten Eingang.
•Zum Anschluss an einen symmetrischen
Eingang verwenden Sie ein handelsübli-
ches XLR-Kabel (3).
•Siehe Kapitel 2.2.2.
1. Stecken Sie den Mini-XLR-Stecker (1) am
Mikrofonkabel bis zum Anschlag in die Mini-
XLR-Kupplung (2) am Anschlusskabel des
MPA III L (3).
Der Stecker (1) verriegelt sich automatisch.
Siehe Kapitel 2.3.1.
2. Stecken Sie den MPA III L (3) an einen sym-
metrischen XLR-Mikrofoneingang mit Phan-
tomspeisung an.
3. Schalten Sie die Phantomspeisung ein. (Lesen
Sie dazu in der Betriebsanleitung des jeweili-
gen Gerätes nach.)
4. Wenn Ihr Mischpult keine Phantom-
speisung besitzt, stecken Sie den MPA III L
Mini XLR Mini XLR MPA
MPA
Phantom
Abb. 4: Anschluss-Schema mit MPA III L
8
2 Anschluss
2.3.3 Anschluss an
Taschensender
3.1 Einleitung
3.2 Mikrofon
befestigen
Abb. 5: Montage-
material
(3) an ein optionales AKG-Phantomspeise-
gerät (4) (N 62 E, N 66 E, B 18, B 15) an und
verbinden Sie das Phantomspeisegerät (4) mit
Hilfe eines XLR-Kabels (5) (z.B. AKG MK 9/10
- nicht mitgliefert) mit einem symmetrischen
Eingang.
Lesen Sie in der Bedienungsanleitung Ihres
Taschensenders nach.
Bevor Sie das Mikrofon endgültig am Instrument
oder der Lautsprecherbox befestigen, testen Sie
das Mikrofon an verschiedenen Stellen, um den
besten Sound zu finden. Befestigen Sie das Mi-
krofon dazu provisorisch mit der mitgelieferten
Klebemasse.
Bewährte Mikrofonpositionen und weitere Anwen-
dungshinweise finden Sie in Kapitel 3.3 bis 3.5.
Sie können das Mikrofon entweder fix oder mittels
lösbarer Schnappverbindung am Instrument oder
der Lautsprecherbox montieren.
Dazu liegen dem Mikrofon folgende Teile bei:
1Montageplättchen H 416
23 Gummitüllen (in H 416 eingesetzt)
3 Anwendung
1 2 3
564
9
3 Anwendung
3.2.1 Montage
mittels H 416
Abb. 6: H 416 an-
schrauben
Siehe Abb. 6.
Wichtig!
32 Stk. doppelseitig klebebeschichtete Gummi-
plättchen
43 Zylinderblechschrauben, 2,9 x 13 mm
53 Flachkopfschrauben mit Kontermutter,
3 x 30 mm
6Klebemasse
1. Befestigen Sie das Montageplättchen H 416
am Instrument oder der Lautsprecherbox. Sie
haben dazu folgende Möglichkeiten:
a) Befestigung mittels Schrauben:
•Verwenden Sie, je nach Wandstärke und Mate-
rial des Gehäuses, die mitgelieferten 13 mm
langen Zylinderblechschrauben oder die 30
mm langen Flachkopfschrauben mit Konter-
mutter.
Achten Sie darauf, die Schrauben nur so-
weit anzuziehen, dass die Gummitüllen
nicht zusammengedrückt werden.
Die Gummitüllen wirken als elastische Lage-
rung des Mikrofons und unterdrücken zusam-
men mit dem im Mikrofonarm integrierten Ela-
stomer-Dämpfungselement wirksam die Über-
tragung störender Körperschallgeräusche.
Werden die Gummitüllen zusammengedrückt,
geht die Wirksamkeit dieser elastischen Lage-
rung verloren.
10
3 Anwendung
Abb. 7: doppel-
seitig klebendes
Gummiplättchen
Siehe Abb. 7.
Hinweis:
Abb. 8: Mikrofon in
das H 416
einschieben
Siehe Abb. 8.
b) Befestigung ohne Schrauben an ebenen
Flächen:
•Ziehen Sie das Abdeckpapier von beiden Sei-
ten des Gummiplättchens ab und drücken Sie
das Gummiplättchen fest an das H 416 und an
das Instrument oder die Lautsprecherbox.
c) Befestigung ohne Schrauben an unebenen
Flächen:
•Verwenden Sie anstelle des Gummiplättchens
die mitgelieferte Klebemasse.
Die Körperschallkompensation ist in beiden
Fällen (b und c) gleich wie bei der Befestigung
mittels Schrauben.
2. Schieben Sie die Lasche am Schwanenhals in
das Montageplättchen H 416 ein, bis sie hör-
bar einrastet.
Sie können das Mikrofon jederzeit demontie-
Questo manuale è adatto per i seguenti modelli
2
Indice
Lingue:
Altri manuali AKG Microfono
AKG
AKG PERCEPTION 120 Manuale utente
AKG
AKG CK 91 Manuale utente
AKG
AKG CGN 99 C/L Manuale utente
AKG
AKG C 400 BL Manuale utente
AKG
AKG DIFFEROID CM311 A Manuale utente
AKG
AKG CK 31 Manuale utente
AKG
AKG D 77 S Manuale utente
AKG
AKG EMOTION D 770 Manuale utente
AKG
AKG D 7 Manuale utente
AKG
AKG C414 XLII Manuale utente
AKG
AKG D660 S Manuale utente
AKG
AKG C 562 CM Manuale utente
AKG
AKG C 535 EB Manuale utente
AKG
AKG CHM 99 Manuale utente
AKG
AKG C 214 Manuale utente
AKG
AKG Emotion D 880 Manuale utente
AKG
AKG C 4000B Manuale utente
AKG
AKG PERCEPTION - ACCESSORIES Manuale utente
AKG
AKG EMOTION D 770 Manuale utente
AKG
AKG SOLIDTUBE 2800Z0001 Manuale utente
