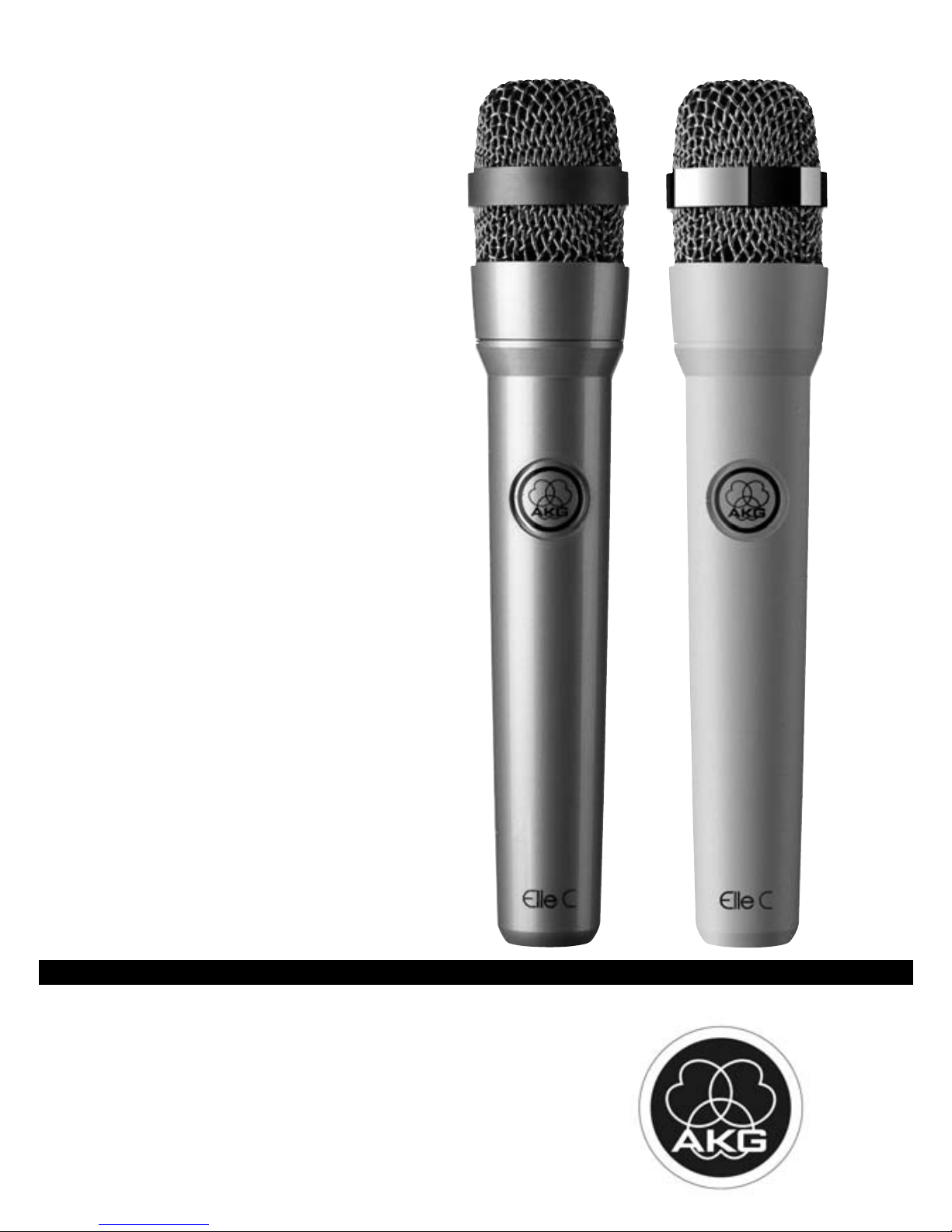

AKG ELLE C Manuale utente

BEDIENUNGSANLEITUNG ..........S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS ...............p. 12

Please read the manual before using the equipment!

MODE D’EMPLOI .....................p. 22

Veuillez lire cette notice avant d’utiliser le système!

ISTRUZIONI PER L’USO .............p. 32

Prima di utilizzare l’apparecchio, leggere il manuale!

MODO DE EMPLEO ...................p. 42

¡Sirvase leer el manual antes de utilizar el equipo!

INSTRUÇÕES DE USO ...............p. 52

Favor leia este manual antes de usar o equipamento!

ElleC

Seite

1 Sicherheitshinweis/Beschreibung ...........................................................3

1.1 Sicherheitshinweis..........................................................................3

1.2 Lieferumfang .................................................................................3

1.3 Optionales Zubehör ........................................................................3

1.4 Besondere Merkmale......................................................................3

1.5 Kurzbeschreibung...........................................................................4

2 Anschluss.................................................................................................5

3 Anwendung..............................................................................................6

3.1 Einleitung.......................................................................................6

3.2 Besprechungsabstand und Naheffekt...............................................6

3.3 Schalleinfallswinkel ........................................................................6

3.4 Rückkopplung................................................................................7

3.5 Begleitchor ....................................................................................8

3.6 PB 1000 montieren..........................................................................8

4 Reinigung.................................................................................................9

4.1 Gehäuseoberfläche.........................................................................9

4.2 Innenwindschutz ............................................................................9

5 Fehlerbehebung.....................................................................................10

6 Technische Daten...................................................................................11

2AKG Elle C

Inhaltsverzeichnis

1.1 S

icherheits-

hinweis

1.2 L

iefer-

umfang

1.3 O

ptionales

Zubehör

1.4 B

esondere

Merkmale

Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon an-

schließen möchten, den gültigen Sicherheitsbestimmungen

entspricht und mit einer Sicherheitserdung versehen ist.

Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten

Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren

AKG-Händler.

• Optionales Zubehör finden Sie im aktuellen AKG-

Katalog/Folder oder auf www.akg.com. Ihr Händler berät

Sie gerne.

• Robustes Kondensator-Vokalmikrofon für den Einsatz auf

der Bühne

• Sicherer Schutz des Mikrofonwandlers durch nahezu unde-

formierbare Gitterkappe aus Federstahl

• Integriertes Wind- und Popfilter unterdrückt wirkungsvoll

Pop- und Atemgeräusche.

• Elastische Lagerung des Wandlersystems reduziert Griff-

und Kabelgeräusche.

• Hohe Rückkopplungssicherheit durch frequenzunabhän-

gige nierenförmige Richtcharakteristik

• Presence Boost Adapter PB 1000 für optimale Sprachver-

ständlichkeit

1 Sicherheitshinweis/Beschreibung

AKG Elle C 3



1 Elle C, weiß

oder silber 1 SA 45 1 PB 1000 1 Etui

1.5 K

urz-

beschreibung

Das Kondensatormikrofon Elle C ist ein Vokalmikrofon für den

professionellen Einsatz auf der Bühne.

Der präzise auf die spezielle Charakteristik der weiblichen

Stimme abgestimmte Frequenzgang und die nierenförmige

Richtcharakteristik bieten Ihnen einen ausgewogenen Sound

und hohe Rückkopplungssicherheit.

Eine robuste, nahezu unverformbare Gitterkappe aus Feder-

stahl und das stabile Zink-Alu-Druckgussgehäuse schützen

das Mikrofon und die Kapsel wirksam vor Beschädigungen im

harten Alltag "on the road".

Der Aussengrill dient zusammen mit dem darunterliegenden

Spezialgewebe als Windschutz, der Pop- und Atemgeräusche

sowie eine unnatürliche Überbetonung von Zischlauten zuver-

lässig ausschaltet.

Der mitgelieferte Presence Boost Adapter PB 1000 optimiert

die Sprachverständlichkeit durch eine Anhebung um etwa 5 dB

zwischen 5 kHz und 9 kHz.

1 Beschreibung

4AKG Elle C

Das Elle C ist ein Kondensatormikrofon und benötigt daher eine

Stromversorgung.

Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poli-

gem XLR-Stecker:

Stift 1 = Masse

Stift 2 = Tonader (inphase)

Stift 3 = Tonader

1. Schließen Sie das Mikrofon mit einem XLR-Mikrofonkabel

an einen symmetrischen XLR-Mikrofoneingang mit Phan-

tomspeisung an.

2. Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in

der Betriebsanleitung des jeweiligen Gerätes nach.)

2 Anschluss

AKG Elle C 5

3.1 E

inleitung

3.2 B

esprechungs-

abstand u

Naheffekt

3.3 S

chall-

infallswinkel

Siehe Abb. 1.

Abb. 1:Typische

Mikrofonposition

Ein Gesangsmikrofon bietet Ihnen viele Möglichkeiten, den

Klang Ihrer Stimme, wie er durch die Beschallungsanlage wie-

dergegeben wird, zu gestalten.

Beachten Sie bitte die folgenden Hinweise, um Ihr Mikrofon op-

timal einsetzen zu können.

Grundsätzlich wird Ihre Stimme umso voller und weicher wie-

dergegeben, je kürzer der Abstand zwischen den Lippen und

dem Mikrofon ist. Größere Mikrofondistanzen bewirken hinge-

gen ein halligeres, entfernteres Klangbild, da die Akustik des

Raumes mehr zur Geltung kommt.

Sie können daher Ihre Stimme aggressiv, neutral oder ein-

schmeichelnd klingen lassen, indem Sie den Mikrofonabstand

verändern.

Der Naheffekt tritt im Abstand von weniger als 5 cm von der

Schallquelle auf und bewirkt eine starke Betonung derTiefen.Er

verleiht Ihrer Stimme einen voluminöseren, intimen, bassbeton-

ten Klang.

Singen Sie seitlich auf das Mi-

krofon oder über den Mikrofon-

kopf hinweg. So erhalten Sie

einen ausgewogenen,naturge-

treuen Klang.

Wenn Sie direkt von vorne auf

das Mikrofon singen, werden

nicht nur Atemgeräusche

mitübertragen, sondern auch

Verschlusslaute (p, t) und

Zischlaute (s, sch, tsch) unnatürlich hervorgehoben.

3 Anwendung

6AKG Elle C

3.4 R

ück-

kopplung

Abb. 2: Mikrofonaufstel-

lung für minimale Rück-

kopplung

Siehe Abb. 2.

Rückkopplung bedeutet, dass ein Teil des von den Lautspre-

chern abgegebenen Schalls vom Mikrofon aufgenommen, ver-

stärkt und wieder den Lautsprechern zugeleitet (“rückgekop-

pelt”) wird. Ab einer bestimmten Lautstärke beginnt die Anlage

zu pfeifen und kann nur durch Zurückfahren der Lautstärke

wieder unter Kontrolle gebracht werden.

Um diese Gefahr zu minimieren, hat das Mikrofon eine nieren-

förmige Richtcharakteristik: es ist für Schall, der von vorne ein-

fällt (die Stimme) am empfindlichsten ist, während es auf seit-

lich oder von hinten einfallenden Schall (z.B. von Monitorlaut-

sprechern), kaum anspricht.

Minimale Rückkopplungsneigung erreichen Sie, indem Sie die

PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnen-

rand) aufstellen.

Wenn Sie Monitorlautsprecher verwenden,lassen Sie Ihr Mikro-

fon nie direkt auf die Monitore oder die PA-Lautsprecher zeigen.

Rückkopplung kann auch durch Resonanzerscheinungen (als

Folge der Raumakustik), besonders im unteren Frequenzbe-

reich, ausgelöst werden, also indirekt durch den Naheffekt. In

diesem Fall brauchen Sie oft nur den Mikrofonabstand zu ver-

größern, um die Rückkopplung zum Abreißen zu bringen.

3 Anwendung

AKG Elle C

3.5 B

egleitchor

Abb. 3: Mikrofon-

aufstellung für

Begleitduo

3.6 P

000

montieren

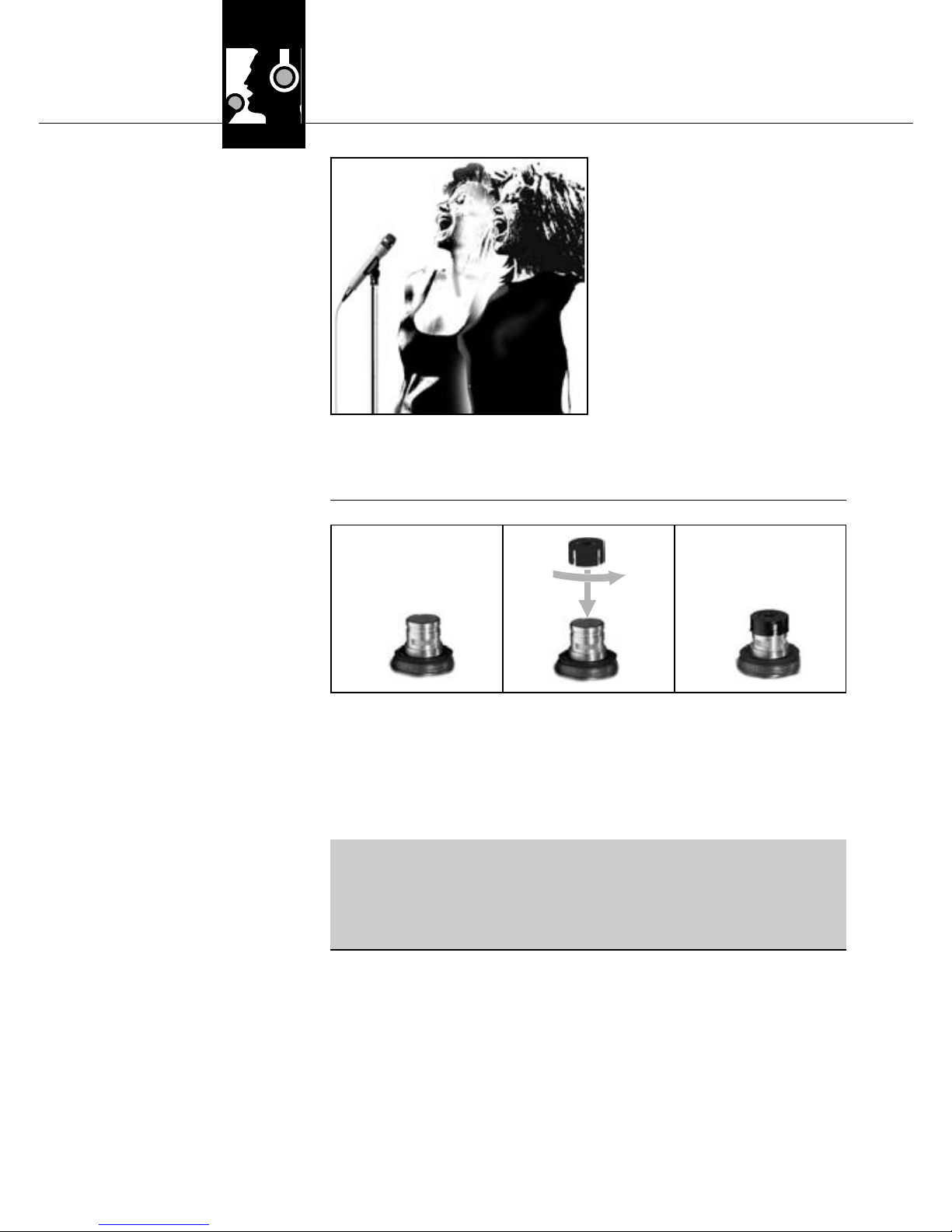

Abb. 4: Kapsel ohne (1)

und mit (2b) PB 1000

Siehe Abb. 4.

Wichtig!

1. Lassen Sie nie mehr als

zwei Personen in ein ge-

meinsames Mikrofon sin-

gen.

2. Das Mikrofon ist für

seitlich einfallenden

Schall sehr unempfindlich.

Wenn die beiden VokalistIn-

nen aus einem größeren

Winkel als 35° auf das Mi-

krofon singen, müssten Sie den Pegelregler des Mikrofon-

kanals so weit aufziehen, dass die Rückkopplungsgefahr zu

groß würde.

1. Schrauben Sie die Gitterkappe ab.

2. Setzen Sie den PB 1000 mit einer leichten Drehbewegung

bis zum Anschlag auf die Mikrofonkapsel auf.

• Sichern Sie beim Montieren und Demontieren des

PB 1000 die Mikrofonkapsel in der elastischen Gum-

milagerung mit der Hand, um die Kapsel nicht verse-

hentlich aus der Lagerung zu reißen.

3 Anwendung

8AKG Elle C

(1) 2a 2b

4.1 G

ehäuse-

berfläche

4.2 I

nnen-

indschutz

• Reinigen Sie die Gehäuseoberfläche des Mikrofons mit ei-

nem mit Wasser befeuchteten Tuch.

1. Schrauben Sie die Gitterkappe des Mikrofons gegen den

Uhrzeigersinn ab.

2. Nehmen Sie den Windschutz aus der Gitterkappe heraus

und reinigen Sie den Windschutz mit Seifenwasser.

3. Lassen Sie den Windschutz über Nacht trocknen.

4. Legen Sie den Windschutz in die Gitterkappe ein und

schrauben Sie die Gitterkappe im Uhrzeigersinn auf das Mi-

krofon auf.

AKG Elle C 9

5 Fehlerbehebung

10 AKG Elle C

Fehler Mögliche U

rsache Abhilfe

Kein T

on.

1. Mischpult und/oder Ver-

stärker ausgeschaltet.

2. Kanal- oder Summen-Fa-

der am Mischpult oder

Lautstärkeregler des Ver-

stärkers steht auf Null.

3. Mikrofon nicht an Mischpult

oder Verstärker ange-

schlossen.

4. Kabelstecker nicht richtig

angesteckt.

5. Kabel defekt.

6. Keine Speisespannung.

1. Mischpult und/oder Ver-

stärker einschalten.

2. Kanal-oder Summen-Fader

am Mischpult oder Laut-

stärkeregler des Verstär-

kers auf gewünschten Pe-

gel einstellen.

3. Mikrofon an Mischpult oder

Verstärker anschließen.

4. Kabelstecker nochmals an-

stecken.

5. Kabel überprüfen und falls

nötig ersetzen.

6. Phantomspeisung ein-

schalten.

Kabel überprüfen und falls

nötig ersetzen.

Verzerrungen.

1. Gain-Regler am Mischpult

oder Sendermodul nicht

richtig eingestellt.

2. Mischpulteingang zu emp-

findlich.

1. Gain-Regler so einstellen,

dass Verzerrungen ver-

schwinden.

2. 10-dB-Vorabschwächung

zwischen Mikrofonkabel

und Eingang stecken.

Mikrofon k

lingt m

it d

er Z

eit

immer d

umpfer.

• Verschmutzter Innenwind-

schutz oder Aussenwind-

schutz dämpft hohe Fre-

quenzen.

• Innenwindschutz bzw.Aus-

senwindschutz reinigen.
