WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance?

Nesacitas partes o

Asistancia?

Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345849412COM

5849412COM

Please Recycle

Recicle Por Favor

Réutilisez SVP

Date of Purchase ___ / ___ / ___

Lot Number:

THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY

INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.

B345849412COM

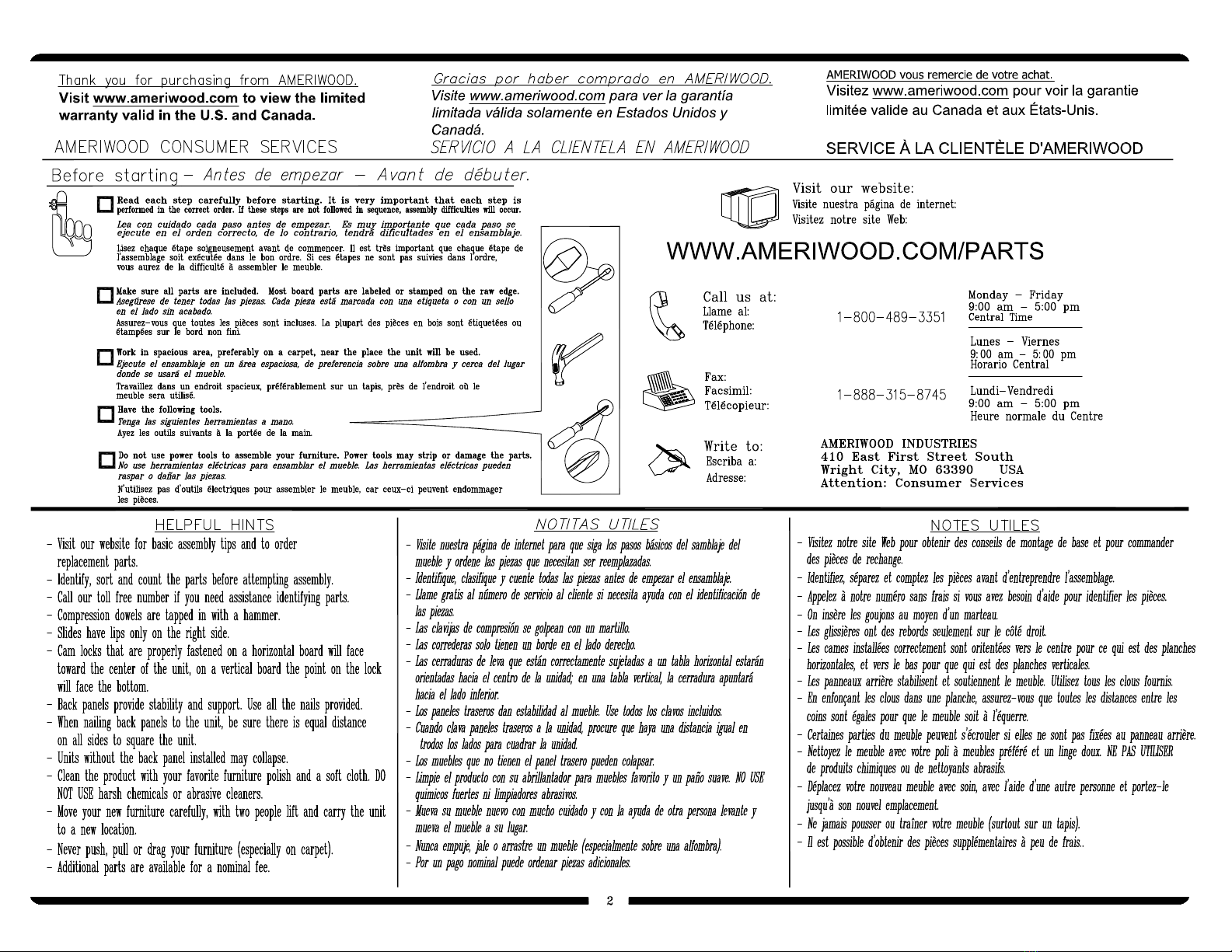

3 /23

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

35849412011

right panel

panel derecho

panneau droit

35849412021

ABCDE

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

111

1 3

#A56770

c d

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

partition

partición

cloison

35849412030

door

puerta

porte

35849412090

top

cime

dessus

35849412041

bottom

fondo

fond

35849412050

2 adjustable shelves

2 estantes ajustables

2 tablettes regables

35849412060

2 rails

2 carriles

2 rails

35849412070

back panel

panel trasero

panneau arriere

35849412080

3 drawer fronts

3 frentes de cajón

3 façades de tiroir

35849412101

3 drawer backs

3 cajón espalda

3 dos de tiroir

39991167054940B

3 drawer bottoms

3 cajones inferiores

3 fonds de tiroir

35849331120

6 drawer sides

6 lados del cajon

6 côté de tiroir

39991167346200C

DWR

BACK

DWR

SIDE

B345849412COM

4 /23

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

x7 8

#A53600

angle bracket

support de l'angle

anaquel del ángulo

tète plate 1 3/4"

cabeza plano 1 3/4"

1 3/4" flat head

#A13410

10 2

2 2

A65640

hinge

bisagra

charniere

cam bolt

#A22510

perno de leva

boulon de came

x30

#A11080

7/16" cabeza plano

7/16" flat head

7/16"

tête plate

3 4

#A51990

knob

perilla

bouton

4 6

#A54520

drawer bracket

soporte de caón

support de tiroir

#A12120

7/16" pan head

cabeza redondo 7/16"

tête ronde

7/16"

x12 4

#A17400

7/8" machine screw

tornillo 7/8"

vis 7/8"

x13 8

#A80250

shelf support

soporte de tablero

support de la tablette

#A22570

cam lock

cerradura de leva

serrure de came

514

½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

#A21970

drive fastener

sujetador de la impulsión

attache d'entraînement

11 12

#A21660

wood dowel

clavija de madera

goujon de bois

14 6

B345849412COM

5 /23

?? www.ameriwood.com ??

9 x 9

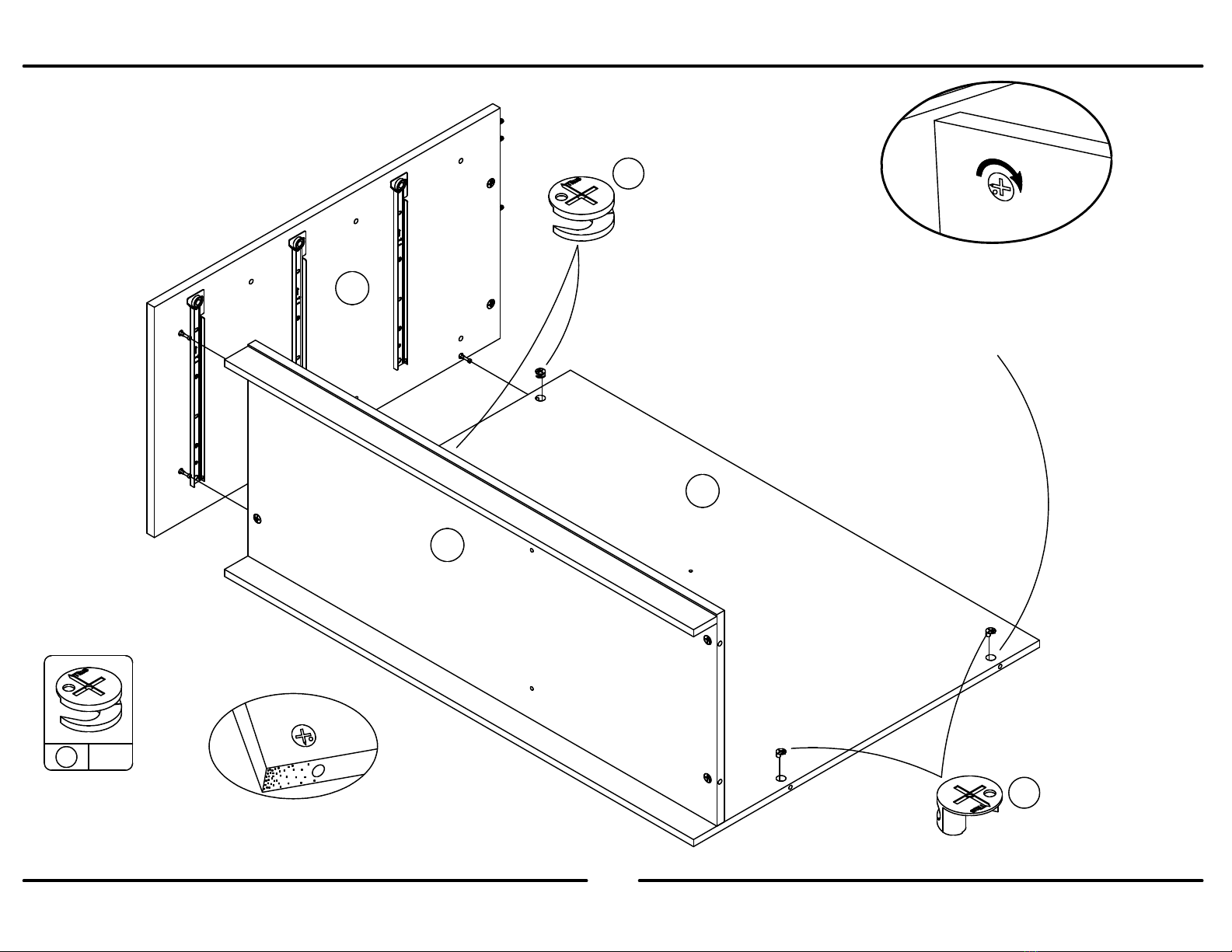

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

5 2

Wood dowels (14) will insert into the smaller holes.

Las espigas de madera (14) se insertarán en los orificios más pequeños.

Les goujons en bois (14) s'insèrent dans les trous plus petits.

14 3

B345849412COM

6 /23

?? www.ameriwood.com ??

9 x 9

Finished Edge

Borde Acabado

Bord Fini

left surface

superficie izquierda

surface gauche

right surface

superficie derecha

surface de droite

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B345849412COM

7 /23

?? www.ameriwood.com ??

2 2

Loosen screw to seperate hinge and hinge plate.

Afloje los tornillo para separar la bisagra y la placa de la bisagra.

Desserrez les vis pour séparer la charnière et la plaque de charnière.

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

14 3

Wood dowels (14) will insert into the smaller holes.

Las espigas de madera (14) se insertarán en los orificios más pequeños.

Les goujons en bois (14) s'insèrent dans les trous plus petits.

B345849412COM

8 /23

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

7 4x

B345849412COM

9 /23

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

7 4x

5 4

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B345849412COM

10 /23

?? www.ameriwood.com ??

1st

2nd

Holes along top edge are closer than holes along bottom edge.

Agujero a lo largo del borde superior están más cerca que los

agujeros a lo largo del borde inferior.

Trou le long du bord supérieur sont plus proches que les trous

le long du bord inférieur.

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER
