Ameriwood HOME 5937213COM Manuale utente

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345937213COM1

5937213COM

Please Recycle

Recicle Por Favor

Réutilisez SVP

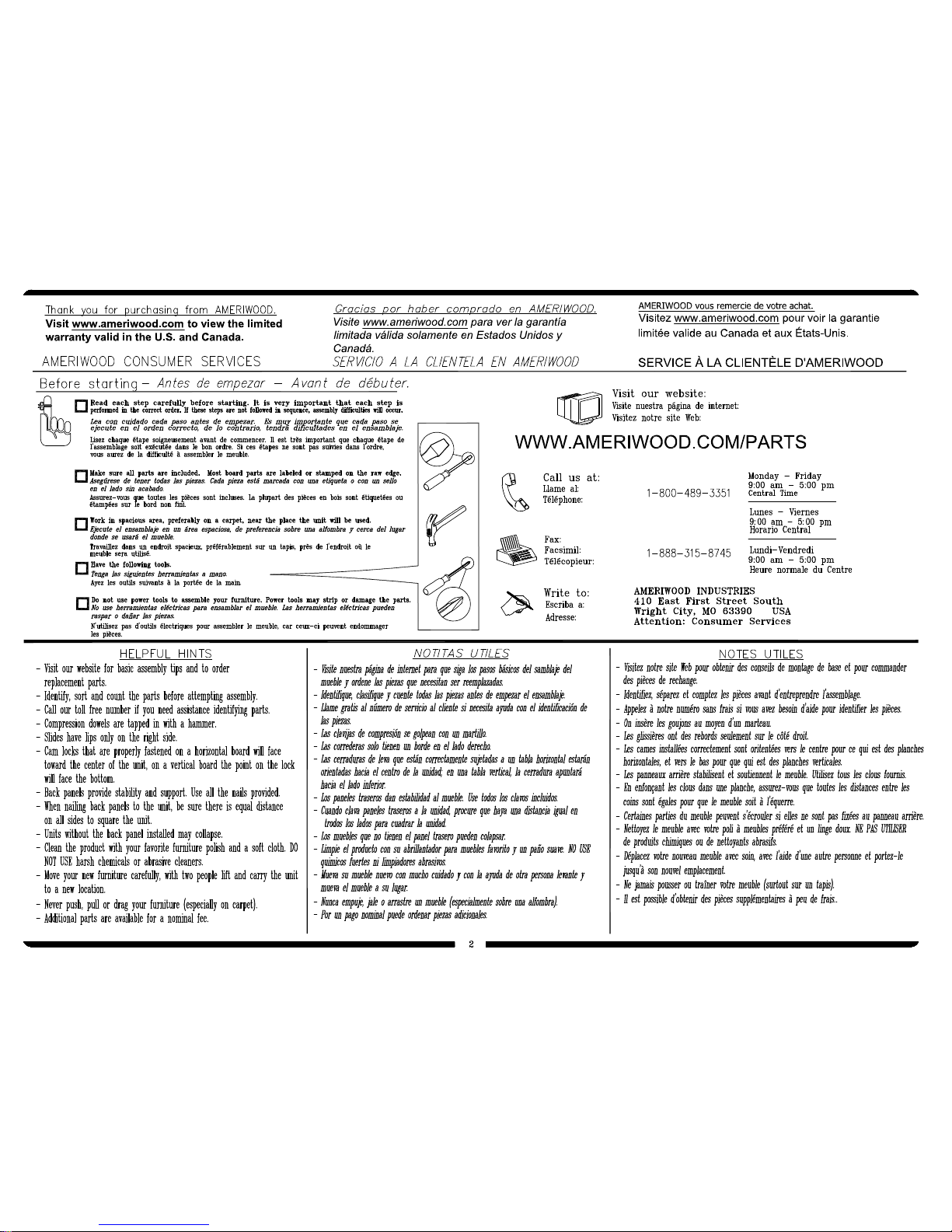

B345937213COM1

3 /36

www.ameriwood.com

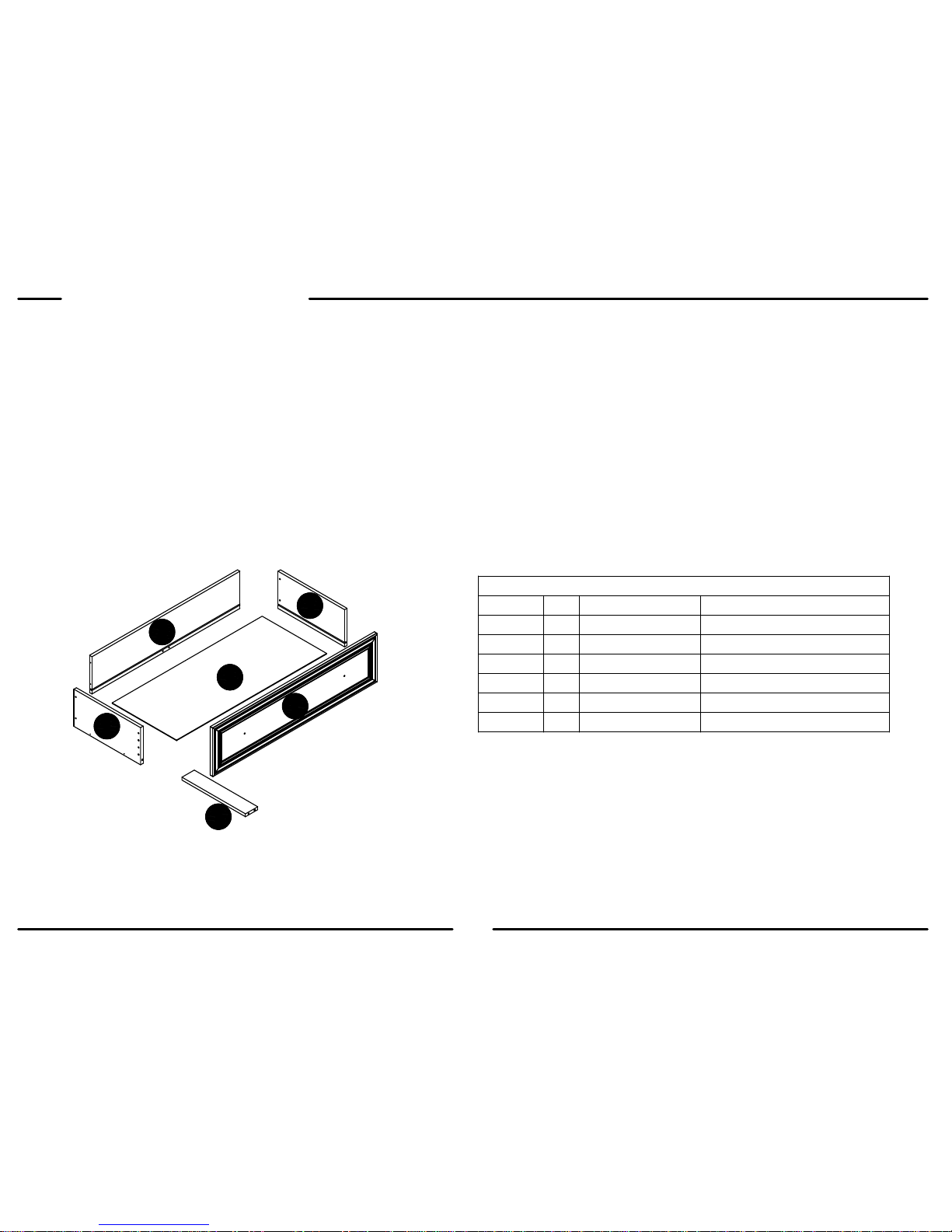

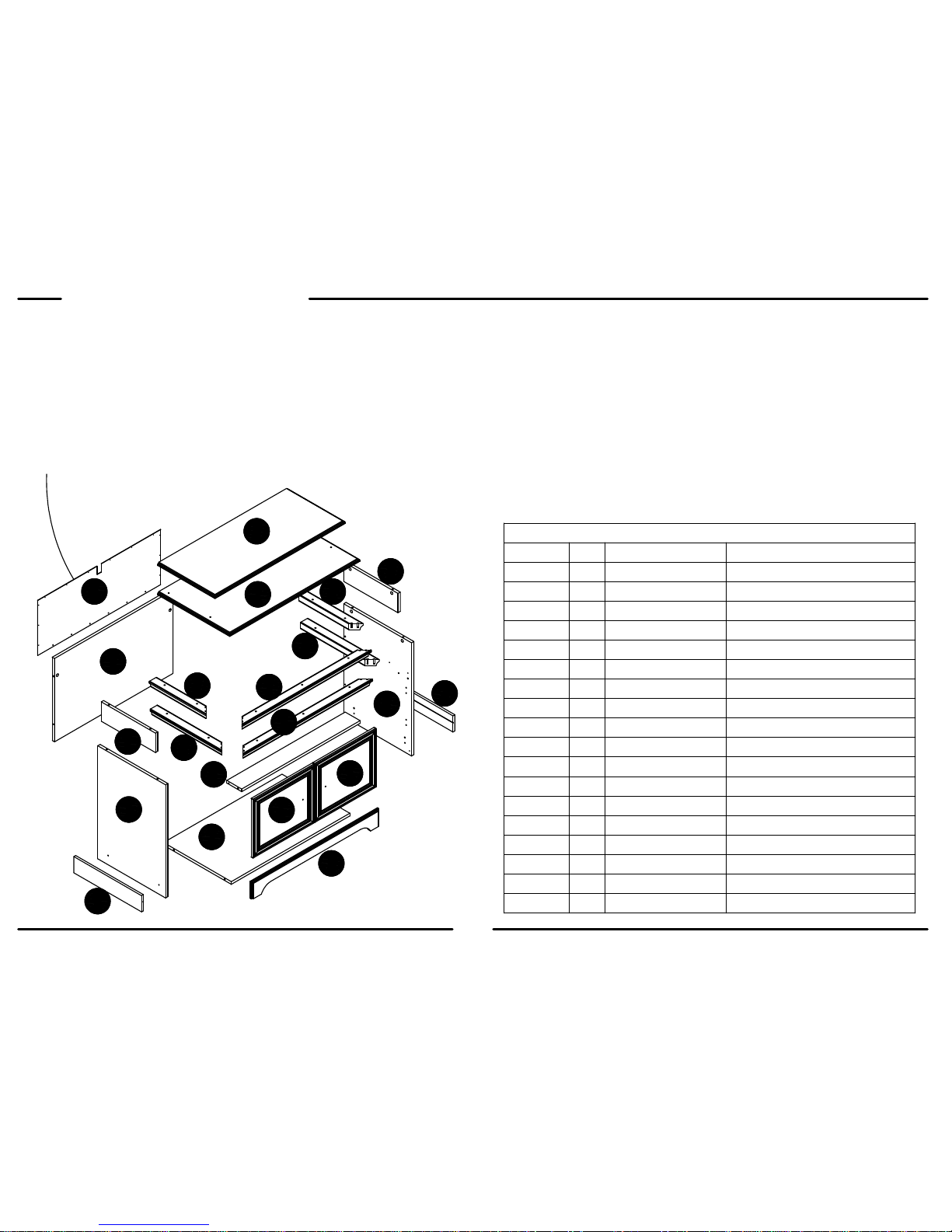

PARTS - PIEZAS - PIECES

Parts List DESCRIPTION

PART NUMBER

QTY

ITEM LEFT PANEL

359372130101

ARIGHT PANEL

359372130201B LEFT HUTCH PANEL

356632130301

CRIGHT HUTCH PANEL

356632130401D HUTCH TOP

356632130501E TOP

356632130601F BOTTOM

356632130701

GSTRINGER356632130801

HFRONT KICK

356632130901I SIDE KICK

356632131002J DOOR356632131702Q FRONT MOLDING

356632131802R LEFT SIDE MOLDING

356632131901

SRIGHT SIDE MOLDING356632132001

TLEFT HUTCH MOLDING

356632132101U RIGHT HUTCH MOLDING

356632132201V LOWER BACK PANEL

359372132301W BACK PANEL

K5937213001

Parts shown are the base cabinet of your model. Drawer is shown on next page. Please note, some parts are labeled with a sticker and

some parts have a letter stamped on a raw edge.

Piezas mostradas son la base del gabinete de su modelo. Cajón se muestra en la siguiente página. Nota: algunas partes están marcadas

con una étiqueta y algunas partes tienen una letra impresa en un borde.

Pièces indiquées sont le placard de votre modèle. Tiroir est indiquée sur la page suivante. Veuillez noter que certaines parties sont

étiquetés avec un autocollant et certaines régions ont une lettre estampillée sur le bord brut.

This piece is paperboard construction. It is not made from wood but is required for the assembly of your unit.

Esto pedazo son la construcción del cartón. Ello no son hecho de madera, pero se requlere para la asamblea de su unidad.

Cette pièce est de construction en carton. Elle n'est pas fabriquée de bois, mais nécessaire pour l'assemblage de votre meuble.

Spanish & French parts list is on page 5.

Lista de piezas de español y francés está en la página 5.

Liste des pieces Espagnol & Français est à la page 5.

B345937213COM1

4 /36

www.ameriwood.com

PARTS - PIEZAS - PIECES

Parts List DESCRIPTION

PART NUMBER

QTY

ITEM DRAWER FRONT

356632131101K DRAWER BRACE

355380001201L LEFT DRAWER SIDE

356633021301M RIGHT DRAWER SIDE

356633021401N DRAWER BACK356633021501O DRAWER BOTTOM

356633021601P

Parts shown are for the drawer of your model. Please note, some parts are labeled with a sticker and some parts have a letter

stamped on a raw edge.

Piezas mostradas son para el cajón de su modelo. Nota: akgunas partes están marcadas con una etiqueta y algunas partes tienen

una letra impresa en un borde.

Pièces indiquées sont pour le tiroir de votre modèle. Veuillez noter que certaines parties sont étiquetés avec un autocollant et

cetaines régions ont une lettre estampilles sur le bord brut.

B345937213COM1

5 /36

www.ameriwood.com

PARTS - PIEZAS - PIECES

Parts List DESCRIPTION

PART NUMBER

QTY

ITEM PANEL IZQUIERDO / PANNEAU GAUCHE

359372130101A PANEL DERECHO / PANNEAU DROIT

359372130201B PANEL IZQUIERDO HUTCH / PANNEAU GAUCHE HUCHE

356632130301

CPANEL DERECHO HUTCH / PANNEAU DE DROITE HUCHE

356632130401D PARTE SUPERIOR DEL APARADOR / HAUT DE LA HUCHE

356632130501E PARTE SUPERIOR / PANNEAU SUPÉRIEUR

356632130601

FFONDO / FOND

356632130701

GLARUERO / STRINGER

356632130801H FRENTE PATADA / AVANT COUP DE PIED356632130901

I2 PATADAS LATERALES / 2 COUPS DE PIED DE CÔTÉ

356632131002J FRENTE DEL CAJÓN / FAÇADE DE TIROIR

356632131101K SOPORTE DE CAJÓN / RENFORT DE TIROIR

355380001201

LLADO IZQUIERDO DEL CAJÓN / CÔTÉ GAUCHE DE TIROIR

356633021301M LADO DERECHO DEL CAJÓN / CÓTÉ DROIT DE TIROIR

356633021401N CAJÓN DE VUELTA / ARRIÈRE DE TIROIR

356633021501

OPARTE INFERIOR DEL CAJÓN / FOND DE TIROIR

356633021601P 2 PUERTAS / 2 PORTES

356632131702

Q2 MOLDURAS DELANTERAS / 2 MOULURES AVANT

356632131802R MOLDURAS LATERALES IZQUIERDO / MOULURE GAUCHE356632131901S MOLDURA LATERAL DERECHO / MOULURE DROITE

356632132001T MOLDURA IZQUIERDA HUTCH / MOULURE GAUCHE HUCHE

356632132101U MOLDURA DERECHA HUTCH / MOULURE DROITE HUCHE356632132201

VPANEL TRASERO INFERIOR / PANNEAU ARRIÈRE INFÉRIEUR

359372132301W PANEL TRASERO / PANNEAU ARRIÉRE

K5937213001X

B345937213COM1

6 /36

www.ameriwood.com

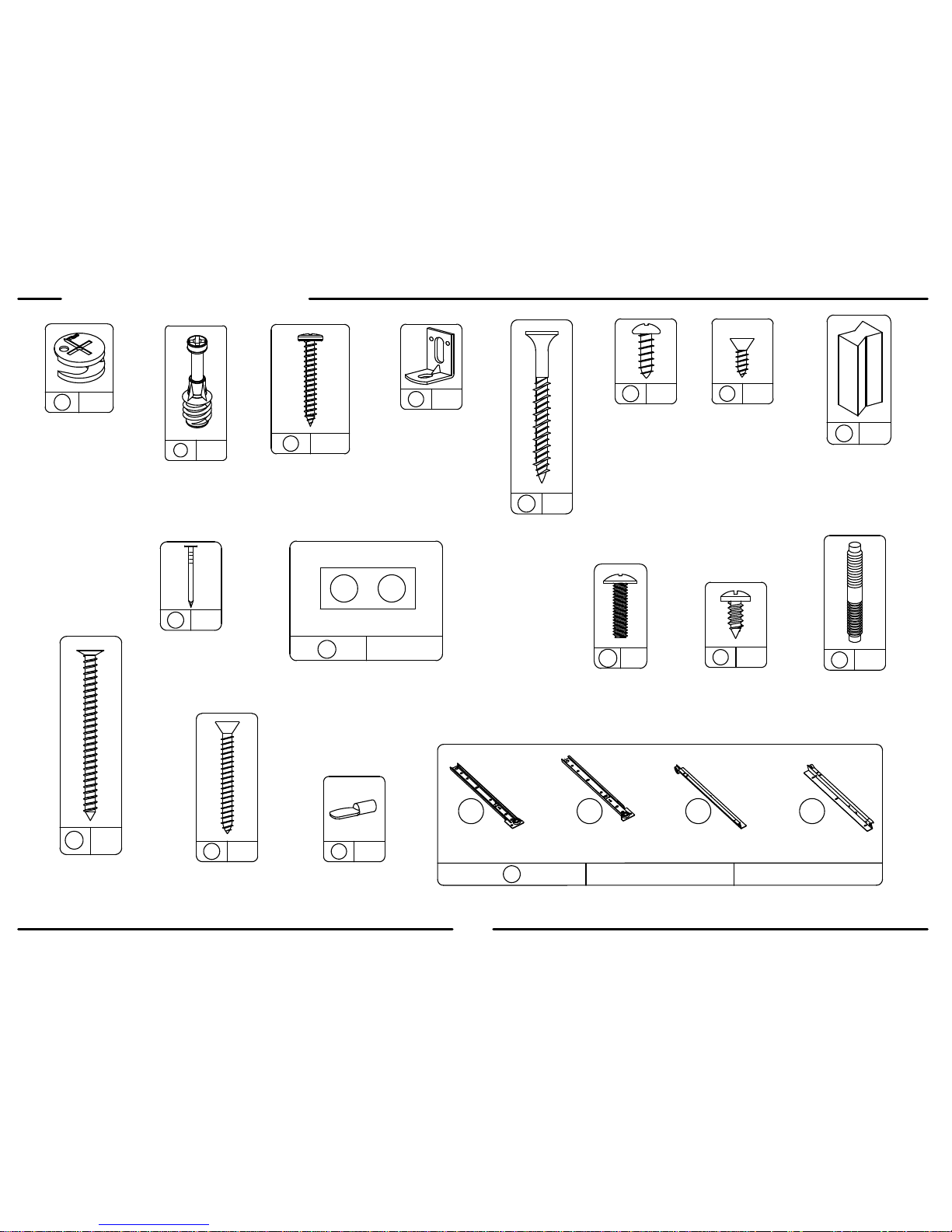

PARTS - PIEZAS - PIECES

15 6

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

x44

#A53600

angle bracket

support de l'angle

anaquel del ángulo

tète plate 1 3/4"

cabeza plano 1 3/4"

1 3/4" flat head

#A13410

#A12210

1/2" pan head

cabeza redondo 1/2"

tête ronde

#A11080

7/16" cabeza plano

7/16" flat head

7/16" tête plate

#A22895

dovetail key

llave de cola de Milano

clé de queue d'aronde

x 8

x912

#A21110

nail

clavo

clou #A89210

bumper

parachoques

pare-chocs

x 4 x 4

#A13710

2" flathead

2" flathead tornillo

2" à tête plate vis

x 14

13 5

#A21520

compression dowel

clavija de compresion

goujon de compression

x16 2

#A80250

shelf support

soporte de tablero

support de la tablette

12 4

#A12120

7/16" screw

tornillo 7/16"

vis 7/16"

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

171717

17 1

#A56750

cdba

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

#A17250

bolt

perno

boulon

slide / diapositiva / diapositive

#A22570

cam lock

cerradura de leva

serrure de came

117

cam bolt

#A22510

perno de leva

boulon de came

217 x

#A12810

1" pan head

1" cabeza redondo

1" vis

B345937213COM1

7 /36

www.ameriwood.com

PARTS - PIEZAS - PIECES

18 1

#A84050

safety bracket kit

juego del soporte de seguridad

ensemble de courroie sécurite

18a

18b 18c 18d

19 2

#A54220

drawer bracket

soporte de caón

support de tiroir

21 4

#A65615

hinge

bisagra

charniere

20 4

#A52460

knob

perilla

bouton

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

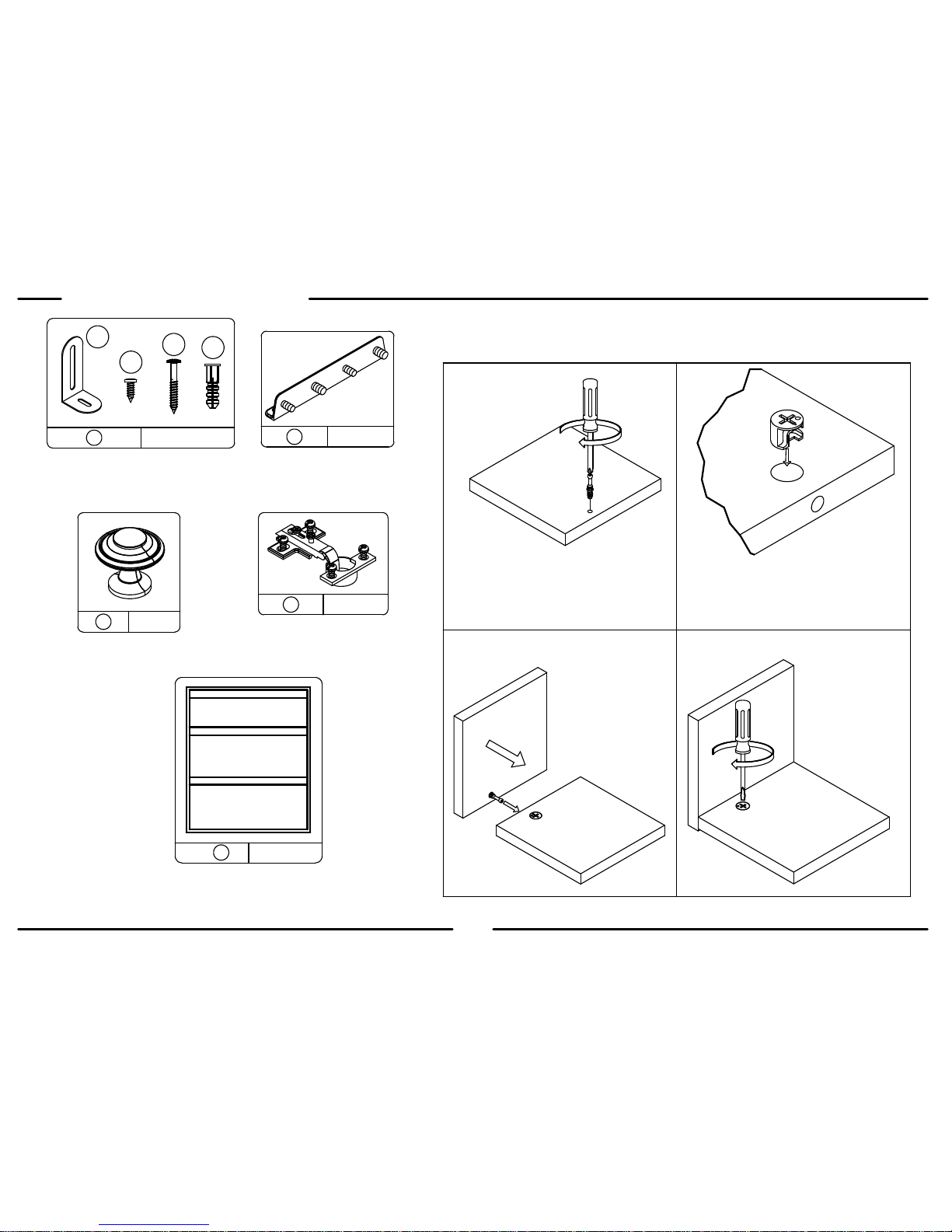

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

WARNING

ADVERTENCIA

AVERTISSEMENT

B64325

Never use this furniturewith a TV that is too large or too heavy. Severe injury

or death can occur. The TV and furniture can be unstable and may tip.

° The TV must weigh less than 35 lbs. (15.8 kg).

° The base of the TV must be able to sit completely on the surface.

NO CRT (TUBE TYPE) TV IS PERMITTED. This item is designed for most FLAT

PANEL TVs having up to a 32 in. (81.3 cm) diagonal screen measurement.

Refer to instruction bookfor complete safety information.

No usar nunca este mueble con una TV que es demasiado larga o demasiado

pesada. Podría producir la lesiónsevera o la muerte. La TV y el mueble

podrían ser instables y podrían inclinar.

La TV debe pesar menos de 35 lbs. (15.8 kg).

La base de la TV debe ser capaz de sentarse por completo sobre esta

superficie.

NO CRT (TIPO DE TUBO) TV PERMITIDO. Esta pieza está deseñadopara la

mayoría de las TVs de PANEL PLANA que tienen pantallas diagonales de hasta

32 pulgadas (81.3 cm).

Refiérase al libro de instrucciones para informacióncompleta de seguridad.

Ne jamais utiliser ce mobilier avec un téléviseur tropgrand ou trop lourd.

Des blessures graves ou la mort peuvent survenir. Le téléviseur et le meuble

peuvent devenir instable et renverser.

Le téléviseur doit pesermoins de 15.8 kg (35 lbs).

La base du téléviseur doit être capable de reposer complètement sur

cette surface.

AUCUN TLÉVISEUR TRC (TYPE TUBE) PERMIS. Ce produit est conçu

pour la plupart des TÉLÉVISEURS À ÉCRAN PLAT avec un écran mesurant

81.2 cm (32 po) diagonalement. Veuillez vous reporter au manuel

d'instrucion pour de l'information complète sur la sécurité.

22 x 1

#B64325

TV warning label

Etiqueta de advertencia de TV

Étiquette d'advertissement de TV

B345937213COM1

8 /36

www.ameriwood.com

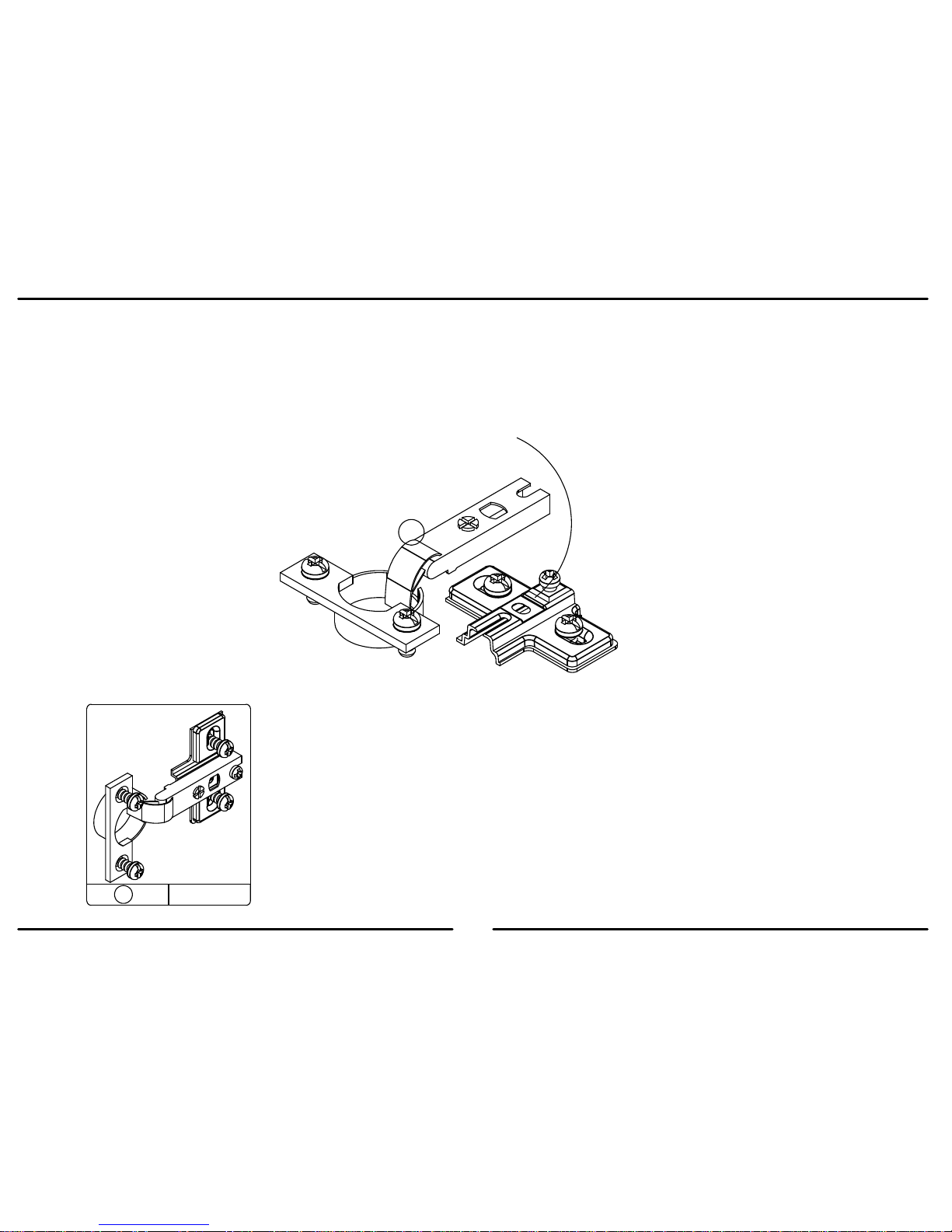

Loosen screw to separate hinge plate from hinge.

Afloje el tornillo para separar la placa de la bisagra de la bisagra.

Desserrez la vis pour séparer la plaque de charnière de la charnière.

21 x 4

B345937213COM1

9 /36

www.ameriwood.com

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

171717

17 1

#A56750

cdb

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

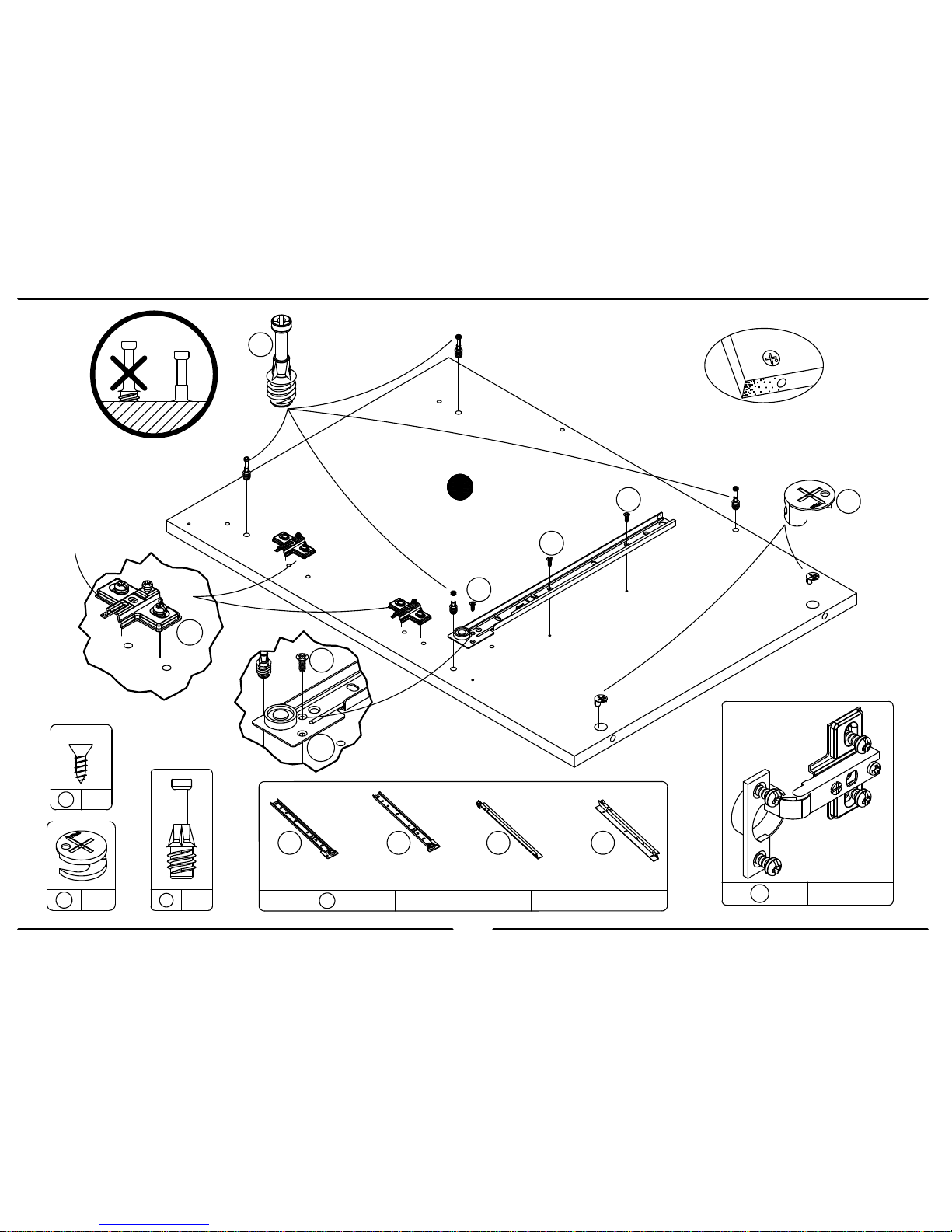

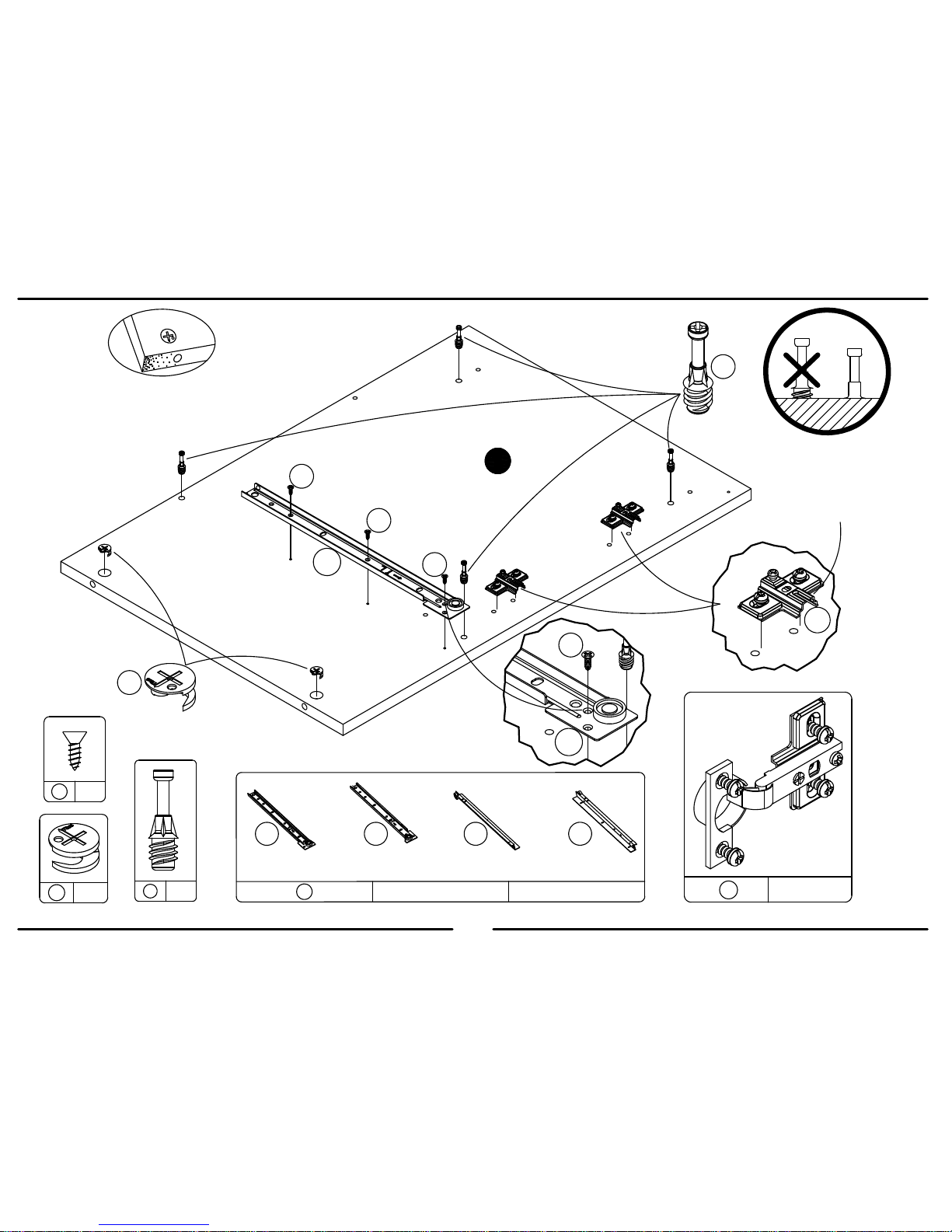

21 x 2

Long section to face out.

Sección larga a hacer

frente hacia fuera.

La section longue orientée

vers l'extérieur.

17a

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B345937213COM1

10 /36

www.ameriwood.com

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

171717

17 1

#A56750

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

21 x 2

Long section to face out.

Sección larga a hacer

frente hacia fuera.

La section longue

orientée vers l'extérieur.

17b

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Altri manuali Ameriwood HOME Arredamento per interni

Ameriwood HOME

Ameriwood HOME 5986333COM Manuale utente

Ameriwood HOME

Ameriwood HOME 4219015COM Manuale utente

Ameriwood HOME

Ameriwood HOME Silverton 9426354EBL Manuale utente

Ameriwood HOME

Ameriwood HOME 5189012YCOM Manuale utente

Ameriwood HOME

Ameriwood HOME 7965926COM Manuale utente

Ameriwood HOME

Ameriwood HOME 9358850COM Manuale utente

Ameriwood HOME

Ameriwood HOME 3389855COM Manuale utente

Ameriwood HOME

Ameriwood HOME 5062696COM Manuale utente

Ameriwood HOME

Ameriwood HOME CONDOR 8712335COM Manuale utente

Ameriwood HOME

Ameriwood HOME 5961303COM Manuale utente

Ameriwood HOME

Ameriwood HOME Twin Headboard 5320340EBL Manuale utente

Ameriwood HOME

Ameriwood HOME systembuild EVOLUTION 2566408COM Manuale utente

Ameriwood HOME

Ameriwood HOME Belmont 5992015K Manuale utente

Ameriwood HOME

Ameriwood HOME 8620900WCOM Manuale utente

Ameriwood HOME

Ameriwood HOME 5758354COM Manuale utente

Ameriwood HOME

Ameriwood HOME 5403026PCOM Manuale utente

Ameriwood HOME

Ameriwood HOME Farmington Lift Top Coffee Table 3321846COM Manuale utente

Ameriwood HOME

Ameriwood HOME 4566926COM Manuale utente

Ameriwood HOME

Ameriwood HOME 3663339COM Manuale utente

Ameriwood HOME

Ameriwood HOME 8948335COM Manuale utente

Ameriwood HOME

Ameriwood HOME 9482096 Manuale utente

Ameriwood HOME

Ameriwood HOME 5758341COM Manuale utente

Ameriwood HOME

Ameriwood HOME TYLER 2795013COM Manuale utente

Ameriwood HOME

Ameriwood HOME 9107328PCOM Manuale utente

Manuali Arredamento per interni popolari di altre marche

Homelegance

Homelegance California 1662PEK-1CK Manuale utente

Osmond Ergonomics

Osmond Ergonomics FLO Manuale utente

OVE

OVE ELOISE 42 Manuale utente

overstock

overstock MF286255 Manuale utente

Sonoma

Sonoma 160-801 Manuale utente

BOLERO

BOLERO Wicker Side Chair CF158 Guida all'installazione

Coaster

Coaster 4799N Manuale utente

Stor-It-All

Stor-It-All WS39MP Manuale di programmazione

Lexicon

Lexicon 194840161868 Manuale utente

Next AMELIA NEW 462947 Manuale utente

Furinno

Furinno 18089 Manuale utente

Munchkin

Munchkin Push to Close MK0001 Manuale utente

impekk

impekk Manual II Manuale utente

Elements

Elements Ember Nightstand CEB700NSE Manuale utente

JWA

JWA CARY 68429 Manuale utente

VIPACK

VIPACK AMORI AMKB9014 Manuale utente

Anthro

Anthro GT03 Series Manuale utente

Rowico

Rowico SANNA Manuale utente
