Ameriwood HOME 9450333EBL Manuale utente
WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.

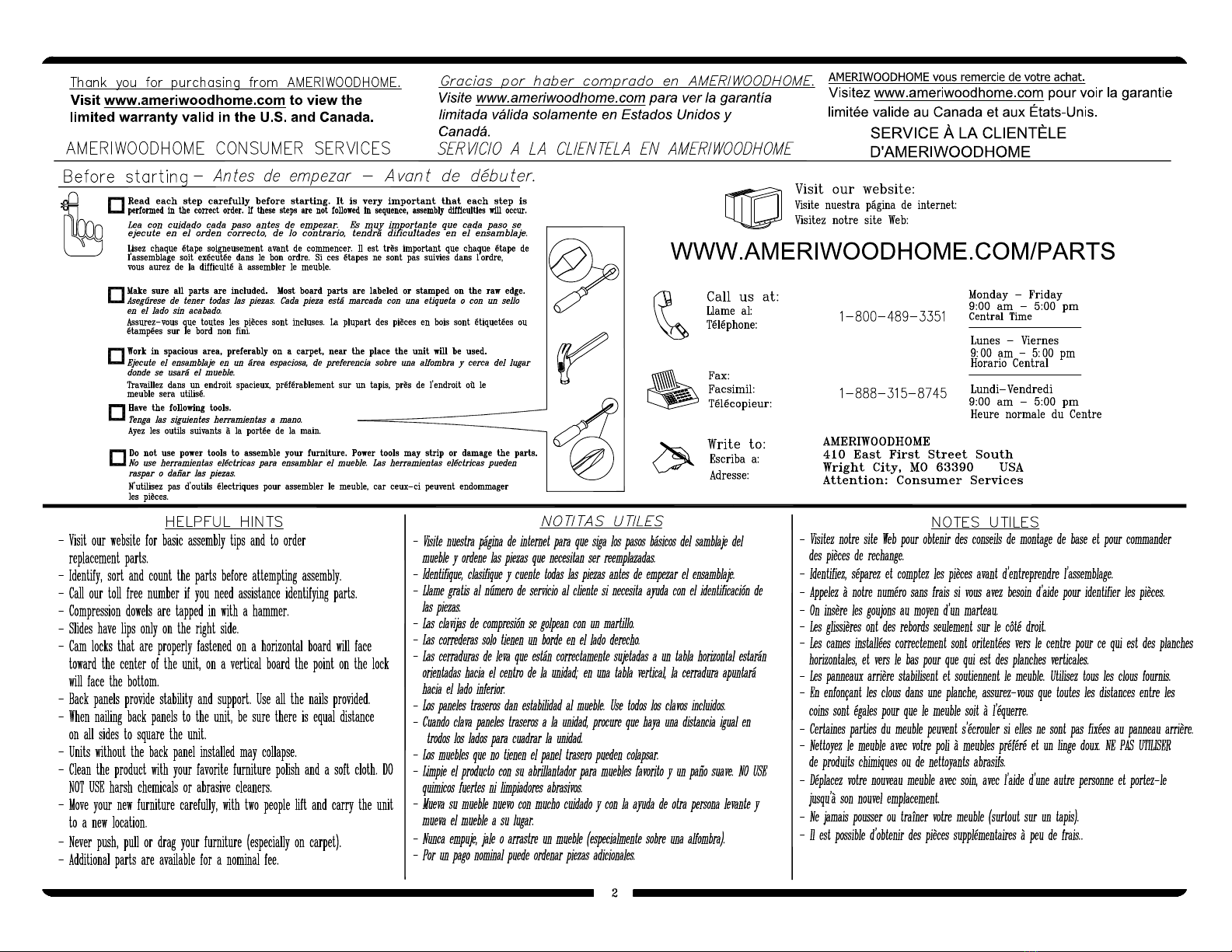

If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance?
Nesacitas partes o
Asistancia?
Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B349450333EBL0
9450333EBL
Please Recycle
Recicle Por Favor
Réutilisez SVP
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
B349450333EBL0
3 /24
www.ameriwood.com

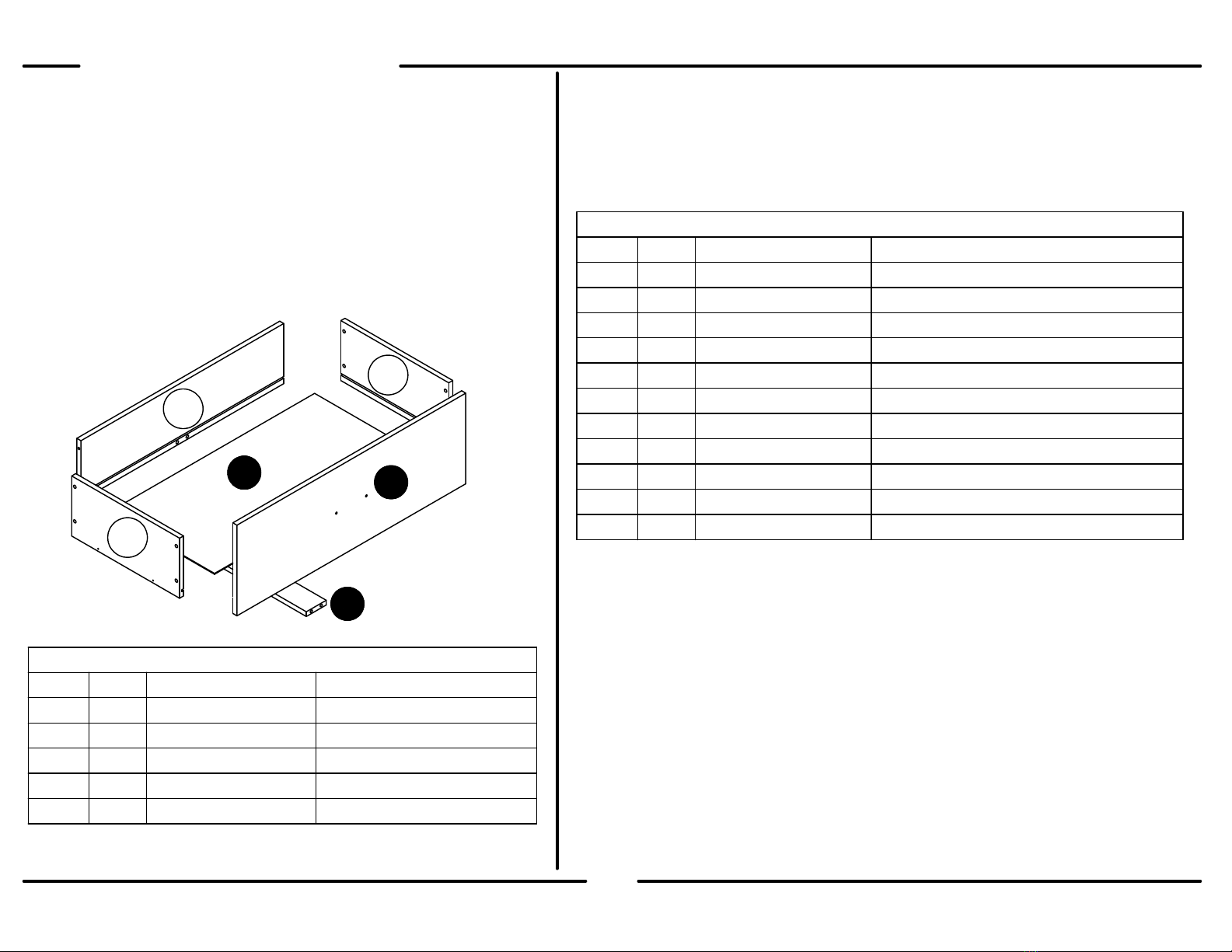

PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
LEFT PANEL394503330101A
RIGHT PANEL
394503330201B
FIXED SHELF
394503330303
C
ADJUSTABLE SHELF394503330403
D
DOOR
394503330502E
BACK PANEL
K7258333001
S
Parts shown are the base cabinet of your model. Drawer shown on next page. Please note, some parts are labeled with a sticker and some
parts have a letter stamped on a raw edge.
Piezas mostradas son la base del gabinete de su modelo. Cajon que se muestra en la siguiente página. Tenga en cuenta las mismas partes
se etiquetan con una etiqueta engomada y algunas partes tienen una carta impresa en un borde crudo.
Pièces indiquées sont le placard de votre modèle. Tiroir montrés sur la page suivante. Veuillez noter que les mêmes pièces sont pourvus
d'une étiquette et certaines régions ont une lettre estampillée sur le bord brut.
This piece is paperboard construction. It is not made from wood
but is required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son hecho
de madera, pero se requlere para la asamblea de su unidad.
Cette pièce est de construction en carton. Elle n'est pas
fabriquée de bois, mais nécessaire pour l'assemblage de votre
meuble.
Spanish & French parts list on page 4.
Lista de piezas españolas y francesas en la página 4.
Liste des pièces espagnoles et françaises à la page 4.
A
B
C
C
C
D
D
D
EE
S
B349450333EBL0
4 /24
www.ameriwood.com
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
DRAWER FRONT
394503330601F
DRAWER BOTTOM
39991340066110D1J
DRAWER BRACE
394500001101K
DRAWER BACK
39991167065150B1
DRAWER SIDE39991167346200C
2
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
panel izquierdo / panneau gauche394503330101
A
panel derecho / panneau droit
394503330201B
estante fijo / étagère fixe
394503330303
C
repizas adjustable / tablette réglable394503330403
D
puerta / porte
394503330502E
cajon del frente / devant du tiroir
394503330601F
cajon inferiore / fond de tiroir
39991340066110D1J
llaves de cajon / support de tiroir
394500001101
K
cajon trasero / dos du tiroir
39991167065150B1
lado del cajon / côté du tiroir39991167346200C
2
panel trasero / panneau arrièreK7258333001S
Parts shown are for the drawer. Please note, some parts
are labeled with a sticker and some parts have a letter
stamped on a raw edge.
Piezas que se muestran son para el cajón. Tenga en
cuenta que algunas partes están marcadas con una
etiqueta engomada y algunas partes tener una carta
estampada en un borde crudo.
Pièces indiqués sont pour le tiroir. S'il vous plaît noter,
certaines parties sont marqués avec un autocollant et
certaines parties ont une lettre estampillée sur un bord brut.
F
J
K
DWR
BACK
DWR
SIDE
DWR
SIDE
B349450333EBL0
5 /24
www.ameriwood.com

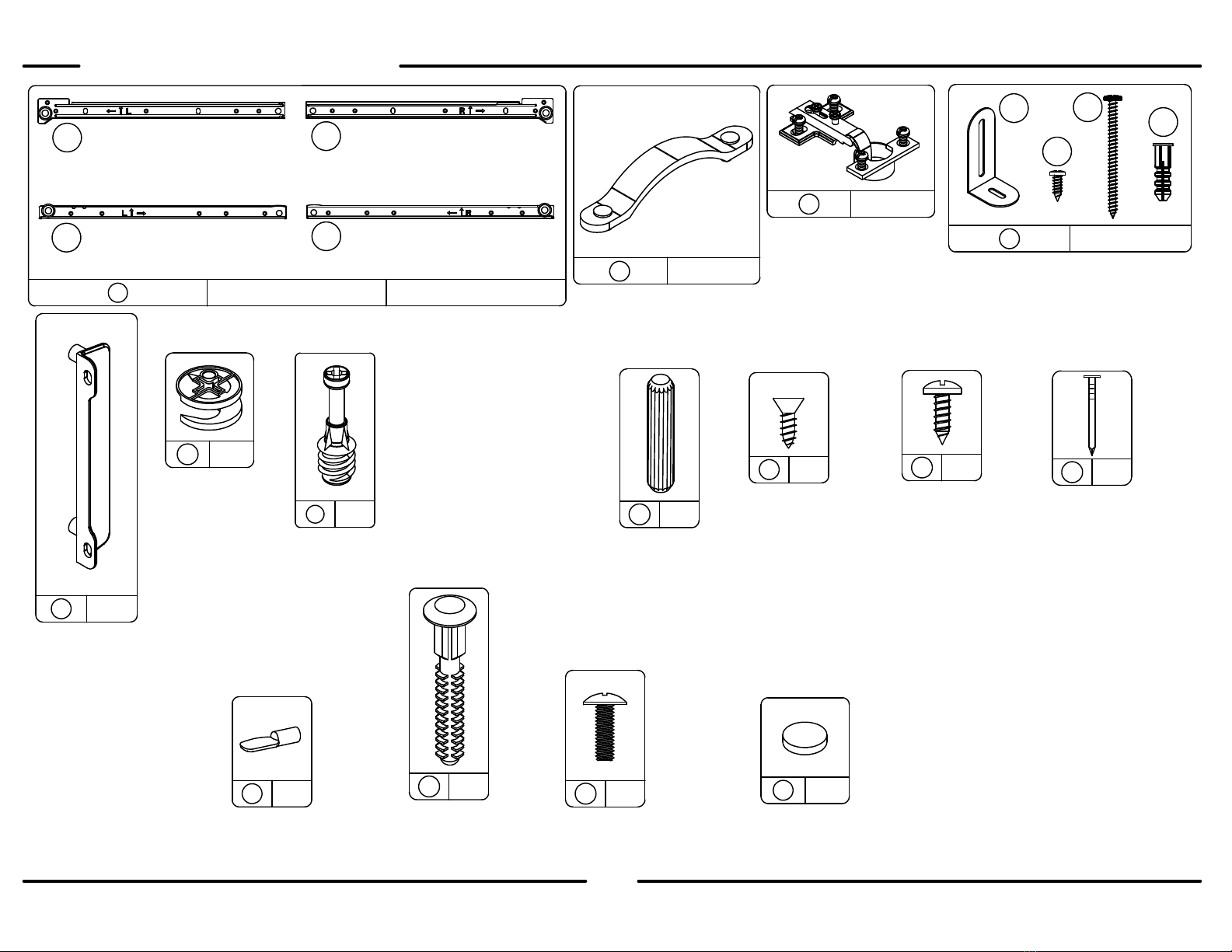

PARTS - PIEZAS - PIECES
x
14 6
#A21970
drive fastener
cierre de la unidad
attached de fixation
x
12 42
#A21110
nail
clavo
clou
x10
#A11080
10
7/16" cabeza plano
7/16" flat head
7/16" tête plate
x
x13 12
#A80250
shelf support
soporte de tablero
support de la tablette
x
#A22620
cam lock
cerradura de leva
serrure de came
614
x
16 4
#A89210
rubber pad
cojin de goma
garniture en caoutchouc
left drawer runner
deslizador izquierdo de cajón
coulisse gauche du tiroir
right drawer runner
deslizador derecha de cajón
coulisse droite du tiroir
right cabinet member
correda de mueble derecha
glissière droite du cabinet
left cabinet member
correda de mueble izquierda
glissière gauche du cabinet
x
#A5675011
1a 1b
1d
1c
x
23
#A50410
handle
manija
poignée
x
36
#A65615
hinge
bisagra
charniere
x
52
#A54520
drawer bracket
soporte de caón
support de tiroir
x
cam bolt
#A22610
perno de leva
boulon de came
714
x
#A21660
wood dowel
clavija de madera
goujon de bois
96
x
#A12120
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
11 8
x
#A17200
8-32 x 1/2" bolt
tornillo 1/2"
vis 1/2"
15 6
x
41
#A84050
safety bracket kit
juego del soporte de seguridad
ensemble de courroie sécurite
4a
4b
4c 4d
B349450333EBL0
6 /24
www.ameriwood.com
Caution: If using a power drill or power screwdriver for
screwing, please be aware to slow down and stop
when screw is tight. Failure to do so may result in
stripping the screw.
Precaución: Si se utiliza un taladro o destornillador
eléctrico para atornillar, tenga en cuenta para frenar y
parar cuando el tornillo es apretado. El no hacerlo
puede resultar en la extracción del tornillo.
Attention: Si vous utilisez une perceuse électrique ou
tournevis électrique pour le vissage, s'il vous plaît être
conscient pour ralentir et arrêter lorsque la vis est
serrée. Ne pas le faire peut entraîner le décapage de
la vis.
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1

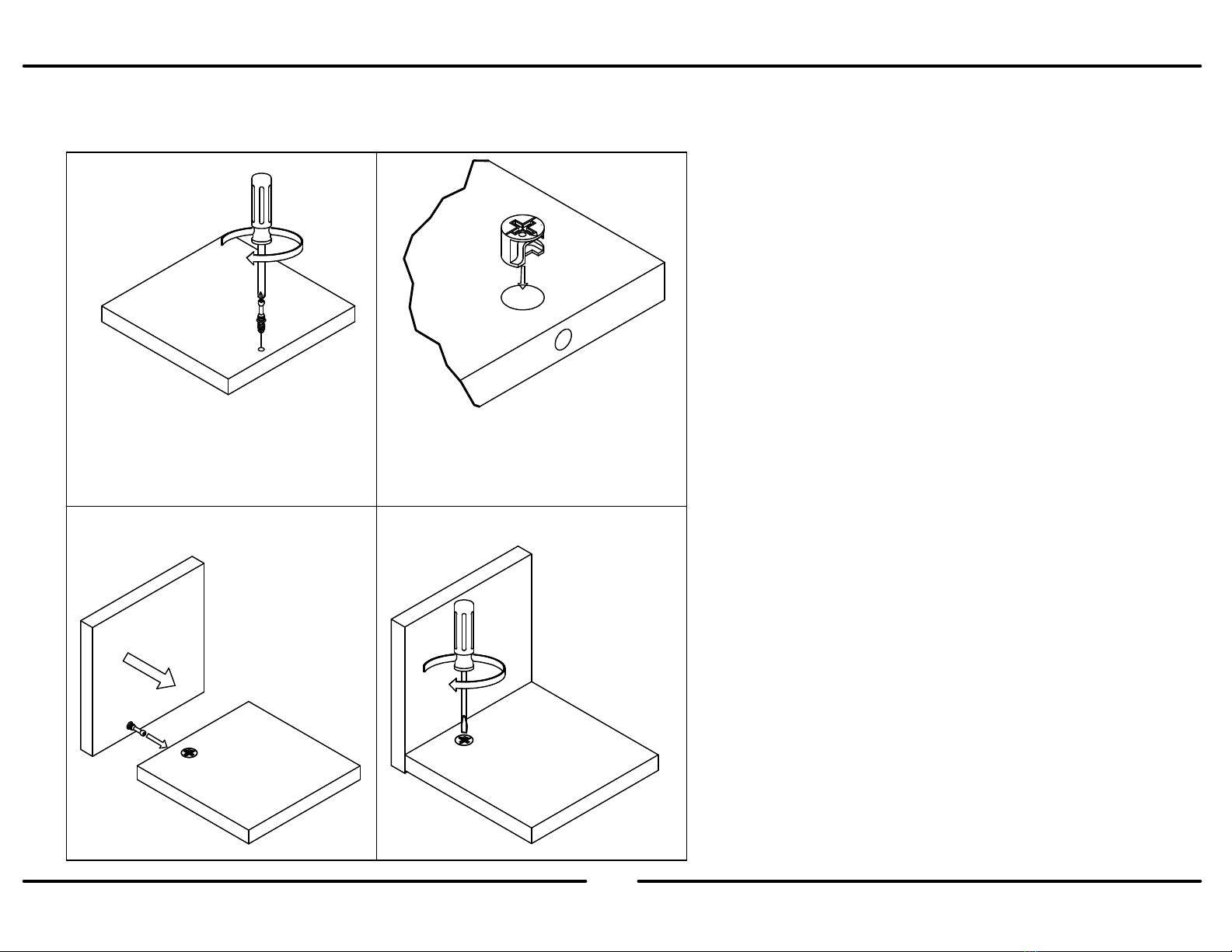

This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
1
B349450333EBL0
7 /24
www.ameriwood.com

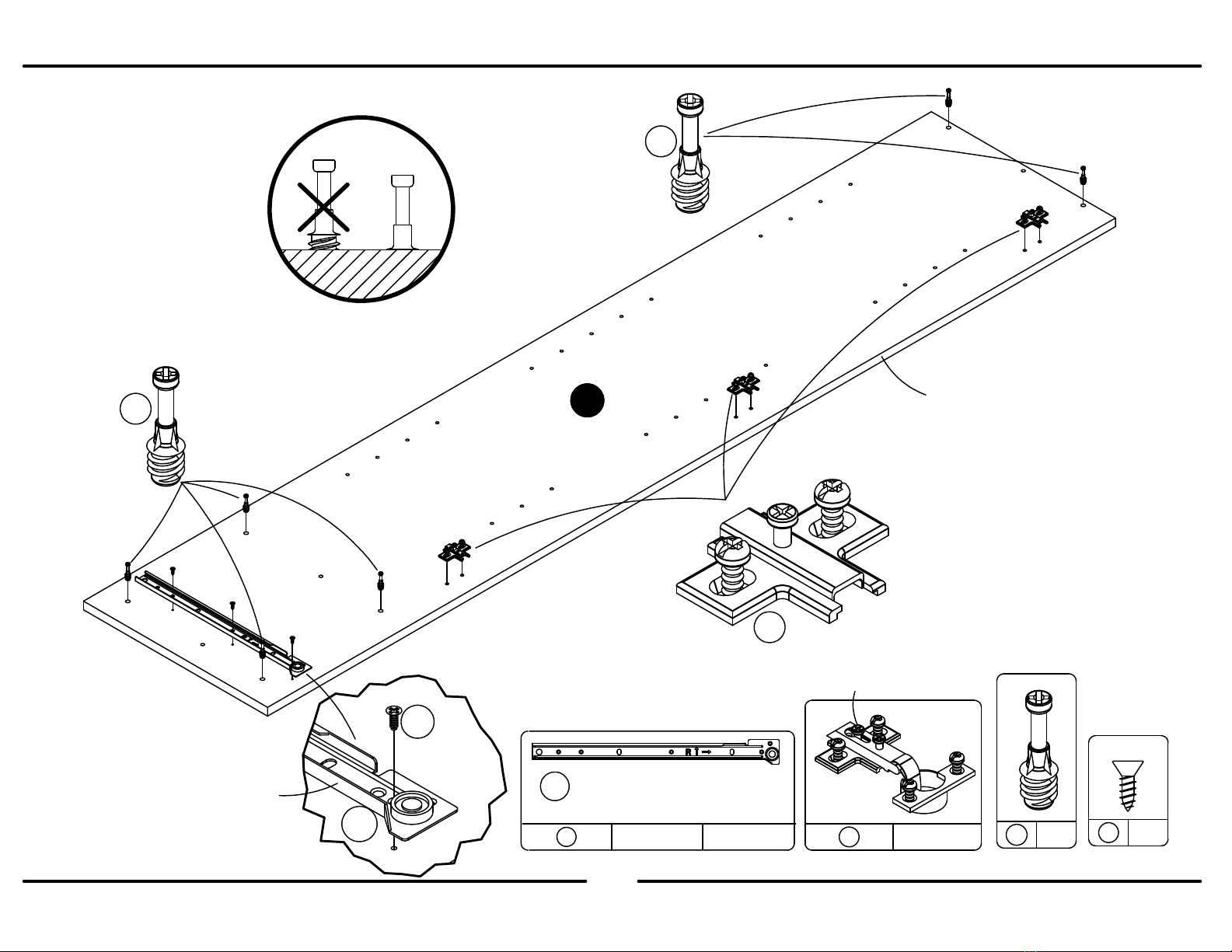

x
10 x3
x
33
Loosen to seperate.
Afloje para separar.
Desserrer pour séparer.

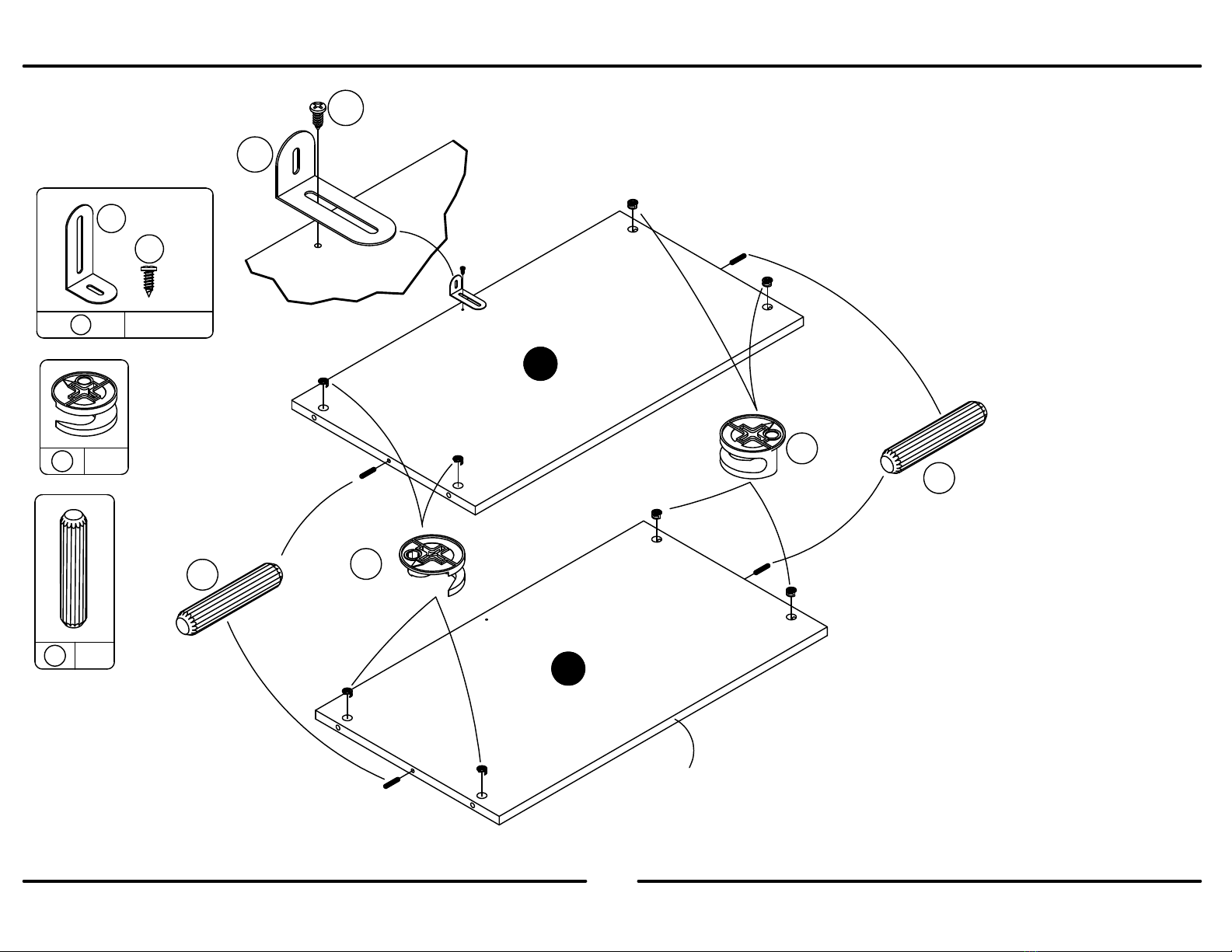

Finished Edge
Borde Acabado
Bord Fini
1a
3
7
7
10
left cabinet member
correda de mueble izquierda
glissière gauche du cabinet
x
11
1a
x
76
left cabinet member
correda de mueble izquierda
glissière gauche du cabinet
A
2
B349450333EBL0
8 /24
www.ameriwood.com
x
33
x
76
x
10 x3
Loosen to seperate.
Afloje para separar.
Desserrer pour séparer.
Finished Edge
Borde Acabado
Bord Fini
1b
3
7
7
10
right cabinet member
correda de mueble derecha
glissière droite du cabinet
x
11
1b
right cabinet member
correda de mueble derecha
glissière droit du cabinet
B
3
B349450333EBL0
9 /24
www.ameriwood.com
Finished Edge
Borde Acabado
Bord Fini
x
41
x
96
4a
4b
4a
4b
9
9
6
6
x2
x1
Refer to page 6 for cam lock & cam bolt procedure if needed.
Consulte la página 6 para conocer el procedimiento de
bloqueo de leva y perno de leva, si es necesario.
Reportez-vous à la page 6 pour la procédure de verrouillage
à came et de boulon à came si nécessaire.
C
C
x
612
4
B349450333EBL0
10 /24
www.ameriwood.com

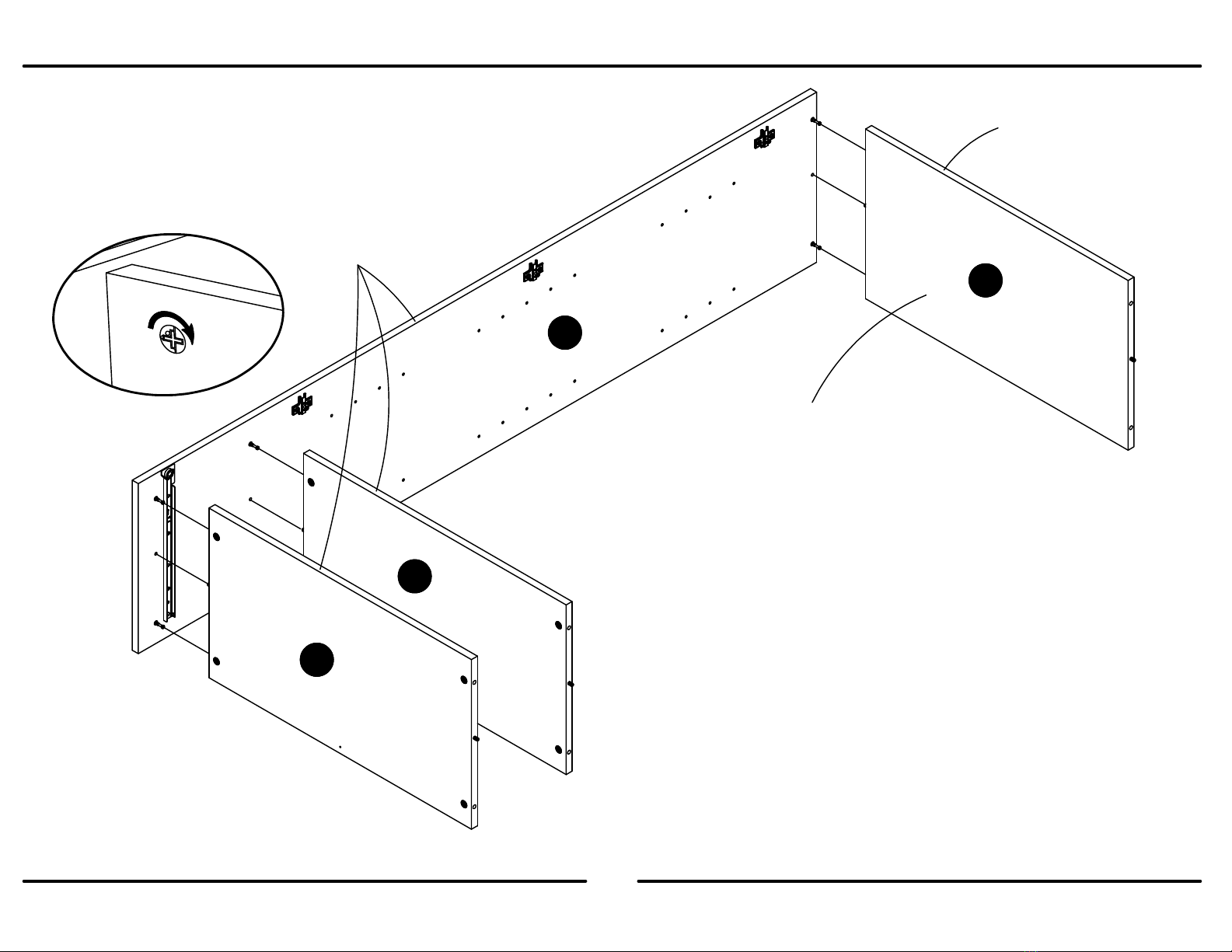

Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
This is the fixed shelf with the safety bracket
attached. Safety bracket will be on the top
surface.
Este es el estante fijo con el soporte de
seguridad adjunto. Soporte de seguridad
estará en la superficie superior.
Il s'agit de la tablette fixe avec la patte de
sécurité attachée. Patte de fixation sera sur
l'extrados.
This step will require 2 people.
Este paso requerirá 2 personas.
Cette étape nécessitera 2 personnes.
C
C
C
A
Refer to page 6 for cam lock & cam bolt procedure if needed.
Consulte la página 6 para conocer el procedimiento de
bloqueo de leva y perno de leva, si es necesario.
Reportez-vous à la page 6 pour la procédure de verrouillage
à came et de boulon à came si nécessaire.
UNLOCK
LOCK
APRETAR
DESAPRETAR
OUVRIR
SERRER
Altri manuali Ameriwood HOME Arredamento per interni
Ameriwood HOME
Ameriwood HOME 5555355COM Manuale utente
Ameriwood HOME
Ameriwood HOME 5680412COM Manuale utente
Ameriwood HOME
Ameriwood HOME 5965503COM Manuale utente
Ameriwood HOME
Ameriwood HOME 5683215PCOM Manuale utente
Ameriwood HOME
Ameriwood HOME mr.Kate 2613408COM Manuale utente
Ameriwood HOME
Ameriwood HOME 5835015PCOM Manuale utente
Ameriwood HOME
Ameriwood HOME 9972341COM Manuale utente
Ameriwood HOME
Ameriwood HOME 5323321COM Manuale utente
Ameriwood HOME
Ameriwood HOME 1816096COM Manuale utente
Ameriwood HOME
Ameriwood HOME 9737407COM Manuale utente
Ameriwood HOME
Ameriwood HOME 7601817COM Manuale utente
Ameriwood HOME
Ameriwood HOME Augusta 7916341COM Manuale utente
Ameriwood HOME
Ameriwood HOME Carver 5987296COM Manuale utente
Ameriwood HOME
Ameriwood HOME 8620015WCOM Manuale utente
Ameriwood HOME
Ameriwood HOME Good To Go 5206015GM Manuale utente
Ameriwood HOME
Ameriwood HOME 4184222COM Manuale utente
Ameriwood HOME
Ameriwood HOME 3700339COM Manuale utente
Ameriwood HOME
Ameriwood HOME 6509412COM Manuale utente
Ameriwood HOME
Ameriwood HOME 5991196COM Manuale utente
Ameriwood HOME
Ameriwood HOME 5836408COM Manuale utente
