auna TT Classic Manuale utente
www.auna-multimedia.com10029789 10029790
Plattenspieler
TT Classic
2
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.
Warnung
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu ma-
chen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweiti-
ge Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verlet-
zungsgefahr! Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer
Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie nicht die Belüftungsönungen.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten Fachhandel empfohlenes Zube-
hör.
Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.
Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.):
Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und Verpa-
ckungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden kön-
nen. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!
Transport des Gerätes:
Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz beim Transport des Gerätes zu
erreichen, verpacken Sie das Gerät in der Originalverpackung.
Reinigung der äußeren Oberäche:
Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim Abwischen
können die Oberächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen längeren
Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.
3
Technische Daten
Artikelnr. 10029789, 10029790
Stromversorgung DC 5V (Netzteil für AC 220-240V, 50-60Hz im Lieferumfang enthalten)
Antriebsart Riemenantrieb
Wiedergabegeschwindigkeiten 33, 45, 78 U/min
Anschlüsse 1 x USB-Anschluss, 1 x Cinch-Ausgang
Abmessungen 40 x 35 x10cm
Lieferumfang Gerät, Mini-LP-Aufsatz („Puck“), USB-Netzadapter, USB-Kabel,
Aufnahme-Software (Audacity), Bedienungsanleitung
Vor der ersten Benutzung
• Entfernen Sie Klebeband und Transportsicherungen von dem Gerät. Achten Sie dabei darauf, den Ton-
arm oder andere bewegliche Teile nicht zu beschädigen.
• Entfernen Sie auch die Abdeckung vom Tonabnehmer.
• Beim Einsetzen oder Wechseln der Nadel: Drücken Sie die Spitze der Halterung mit einem Schrauben-
zieher vorsichtig nach unten (A). Entfernen Sie die Halterung, indem Sie sie nach vorn und unten ziehen.
Setzen Sie eine neue Nadel ein, indem Sie die Halterung festhalten und die Nadel in Richtung B drü-
cken. Drücken Sie die Halterung dann wie bei C illustriert nach oben, bis die Nadel einrastet.
4

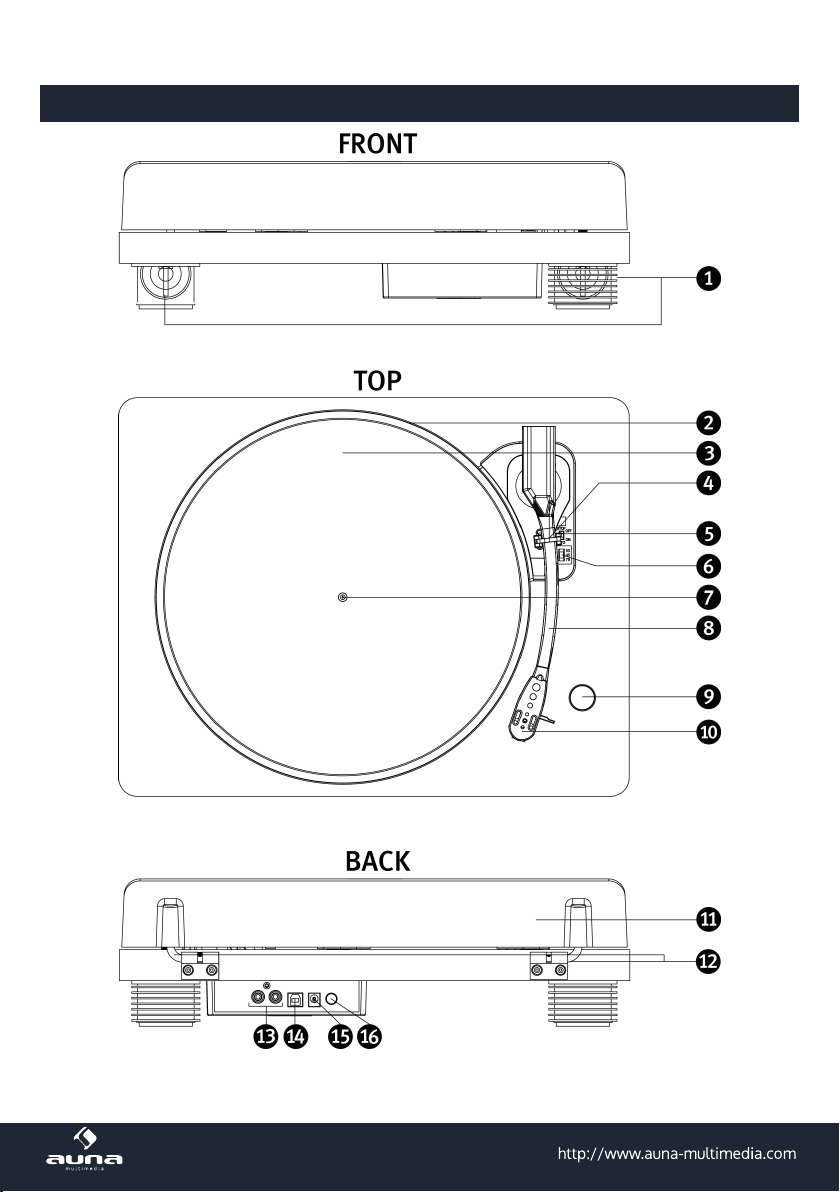

Geräteübersicht
5
Integrierte Lautsprecher 1 9 Lautstärkeregler
Plattenteller 2 10 Tonabnehmer
Slip Mat 3 11 Staubschutz (abnehmbar)
Arm-Clip 4 12 Scharnier
Auto-Stop Schalter 5 13 Cinch-Ausgang
Umdrehungs-Wahlschalter 6 14 USB-Anschluss
Schaft 7 15 Netzteilanschluss
Tonarm 8 16 Power (on/o)
Funktionen
Allgemein
• Schließen Sie das Gerät mit dem mitgelieferten USB-Kabel am USB-Anschluss eines Computers an
oder nutzen Sie das mitgelieferte Netzteil an der Haushaltssteckdose (220V / 50Hz).
• Platzieren Sie eine Schallplate auf dem Plattenteller. Vergessen Sie nicht, falls nötig, den Puck aus
seiner Verankerung zu nehmen und auf dem Teller zu applizieren.
• Wählen Sie mithilfe des Drehzahl-Schalters die passende Geschwindigkeit.
• Drehen Sie am Lautstärkeregler (gleichzeitig An-/Ausschalter); Die Power-LED zeigt den Status des
Geräts nötigenfalls an.
• Heben Sie den Tonarm leicht an und führen Sie ihn über die ersten Rillen der Schallplatte. Der Spieler
beginnt nun automatisch die Platte zu drehen.
• Senken Sie nun den Tonarm vorsichtig, so dass die Nadel sanft auf der Platte aufsetzt.
• Genießen Sie Ihre Musikauswahl!
• Wenn eine Schallplatte zu ihrem Ende kommt, stoppt der Plattenspieler automatisch, sofern der Auto-
Stop-Schalter (7) auf „On“ steht. Steht er auf „O“, dreht der Spieler weiter, bis der Tonarm wieder
zurückgelegt wird.
• Schützen Sie die Nadel mit der mitgelieferten Schutzkappe, wenn der Plattenspieler nicht in Gebrauch ist.
6
Anschlüsse
Verbinden Sie die rückseitigen Cinch-Ausgänge mit einem passenden Kabel (mitgeliefert) mit dem AUX-
Eingang ihrer bestehenden Anlage.
Digitalisierung von LPs
Wollen Sie Ihre Schallplatten digitalisieren, nutzen Sie rückseitigen USB-Ausgang und schließen Sie den
PeggySue am USB-Port ihres Rechners an.
In der mitgelieferten Musiksoftware „Audacity“ können Sie den USB-Eingang des Computers als Signal-
quelle für die Aufnahme einstellen um so Ihre LPs zu digitalisieren.
Bitte entnehmen Sie Hinweise zum jeweiligen Vorgehen den Informationen des Softwareherstellers.
Hinweise zur Entsorgung
Bendet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-
dukt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen
zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.
Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit
ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling
hilft, den Verbrauch von Rohstoen zu verringern.
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
7
Dear Customer,
Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid
damaging the item. We do not cover any damages that may arise from improper use of the item or the
disregard of the safety instructions.
Important Safety Advice
• Read all instructions before using.
• To protect against a re, electric shock or personal injury, do not immerse cord, electric plugs or device
in water or other liquids.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate cli-
mates.
• The use of attachments that are not recommended by the appliance manufacturer may result in re,
electric shock or personal injury.
• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any repairs or
servicing should be done by qualied personell only.
• Only qualied persons may perform technical work on the product. The product may not be
opened or changed. The components cannot be serviced by the user. The manufacturer is not respon-
sible for any radio or TV interference caused by unauthorized modications.
• The appliance is not a toy. Do not let children play with it. Never let children insert foreign objects into
the appliance.
• Never clean the surface of the device with solvents, paint thinners, cleansers or other chemical prod-
ucts. Instead, use a soft, dry cloth or soft brush.
• Save these instructions.
Small objects
Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of the range of
children. Do not let Children play with foil. Choking hazard!
Transporting the device
Please keep the original packaging. To gain suicient protection of the device while shipment or transporta-
tion, make sure to put it back in its original packaging.
Cleaning the surface
Do not use any volatile liquids, detergents or the like. Use a clean dry cloth.
8
Technical Data
Item # 10029789, 10029790
Power supply DC 5V (mains adapter for AC 220-240V, 50-60Hz supplied)
Drive Belt drive
Playable Speeds 33, 45, 78 RPM
Connections 1 x USB input, 1 x RCA output
Dimensions 40 x 35 x 10cm
Included Device, "Puck" for 45RPM singles, USB power adapter, USB cable,
recording software (Audacity), user manual
Before Initial Use
• Remove any tape and any protective material or transport safety styrofoam carefully to prevent dam-
ages from any movable parts.
• Remove the stylus cover.
• When inserting or exchanging the stylus,
• place a screwdriver at the tip of the stylus and push downward as shown in direction “A”.
• Remove the stylus by pulling the stylus forward and pushing downward. Hold the tip of the stylus
and insert the stylus by pressing as shown in direction “B”.
• Push the stylus upward as in direction „C“ until the stylus locks into the tip position.
9
Overview
10
Speakers 1 9 Volume knob
Platter 2 10 Stylus cartridge
Slip mat 3 11 Removable dust cover
Turntable arm lock 4 12 Hinge
Auto Stop control switch 5 13 RCA output jack
Speed selection switch 6 14 USB jack
Turntable shaft 7 15 DC in
Tone arm 8 16 Power (on/o)
Operation
Basics
• Use the supplied USB cable and the AC/DC adaptor to connect the device to a household mains supply
or connect to your PC with the USB cable.
• Place a record on the platter. Do not forget the puck when playing 45-RPM-singles.
• Select the suitable speed with the RPM switch.
• Turn the VOL/POWER knob clockwise to turn the device on and - at the same time - adjust the volume.
• Use the lever (5) to raise the tone arm and lead it towards the outer grooves of the record. The player
starts rotating the record.
• Use the lever to lower the tone arm until the stylus runs on the record groove.
• Enjoy some music.
• When a record ends, the record player automatically stops - as long as the auto stop switch is set to
„ON“. When it is set to OFF, the player keeps on rotating the record until the tone arm is manually
taken o the record.
• Use the stylus cover when the record player is not in use.
