USER MANUAL

INDIVIDUAL ENTRANCE PANEL

AV-08FB

BAS-IP AV-08FB is a stylish and unique individual entrance panel with face

recognition.

The panel is equipped with a 2-megapixel camera and a piezoelectric call

button.

Full User Manual

Appearance

Device description

wiki.bas-ip.com

Microphone.

Proximity sensor.

Card reader.

Proximity sensor.

Backlight.

Camera.

Loudspeaker.

Piezoelectric button.

INDIVIDUAL ENTRANCE PANEL

Main features

Panel type: Individual.

Display: No.

Camera: 1/3”.

Angle: 90° horizontal x 56° vertical.

Resolution: 2 Мp.

Output video: FullHD (1920 × 1080), H.264 Main Proﬁle.

Button: Piezoelectric.

Night backlight: 6 LEDs.

Light sensitivity: 0,01 Lux.

Protection class: IP65.

Working temperature: -40 — +65 °С.

Power consumption: 6,5 W, in standby — 3,8 W.

Power supply: PoE, +12 V DC.

Body: Aluminium alloy.

Colors: Black, Silver, Gold.

Dimensions for installation: 108 х 181 х 58 mm.

Size of the panel: 125 x 199 x 48 mm.

Installation: Flush mount.

2EAN: 5060514914212 (BLACK)

EAN: 5060514914229 (GOLD)

EAN: 5060514914236 (SILVER)

Eng

Completeness check of the product

Before installation of the outdoor panel, it is necessary to check that

it is complete and all components are available.

Outdoor panel kit includes:

Outdoor panel

Manual

Flush mount bracket

Set of wires with connectors for connection of power supply,

lock, and additional modules

Set of screws with a wrench

1 pc

After verifying the device's completeness, you can switch to the outdoor panel

connection.

For connection you will need::

Electrical connection

An Ethernet UTP CAT5 or higher cable connected to a PoE network switch

or regular switch / router.

Cable length recommendations

The maximum length of the UTP CAT5 cable segment should not exceed 100 meters,

according to the IEEE 802.3 standard.

Power supply at +12 V, 2 amps.

Connection scheme of electromagnetic lock

using PoE Switch

+12V

Electromagnetic Lock -+

PoE

PoE Switch

1 2 3 4 LINK PWR PWRLINK

UP LINK UP LINKLINK PoE

PoE Switch

LAN (PoE)

123

+12V NC

Supply / Relay Outputs

4 5

GND NOCOM

123

+12V 485+

RS485 / Exit Button / Door Sensor

4 5

GND EXIT485-

7 8

DINFIN

RS-232

Green

Black

GND

White TX

Wiegand Out

Yellow

Orange

WD0

WD1

Blue BIP

Red

Brown

+5V

GND

SH-42

(optional)

GND

+12V

Door Sensor

SH-45

Exit Button

A plug for connectors 1 pc

4EAN: 5060514914212 (BLACK)

EAN: 5060514914229 (GOLD)

EAN: 5060514914236 (SILVER)

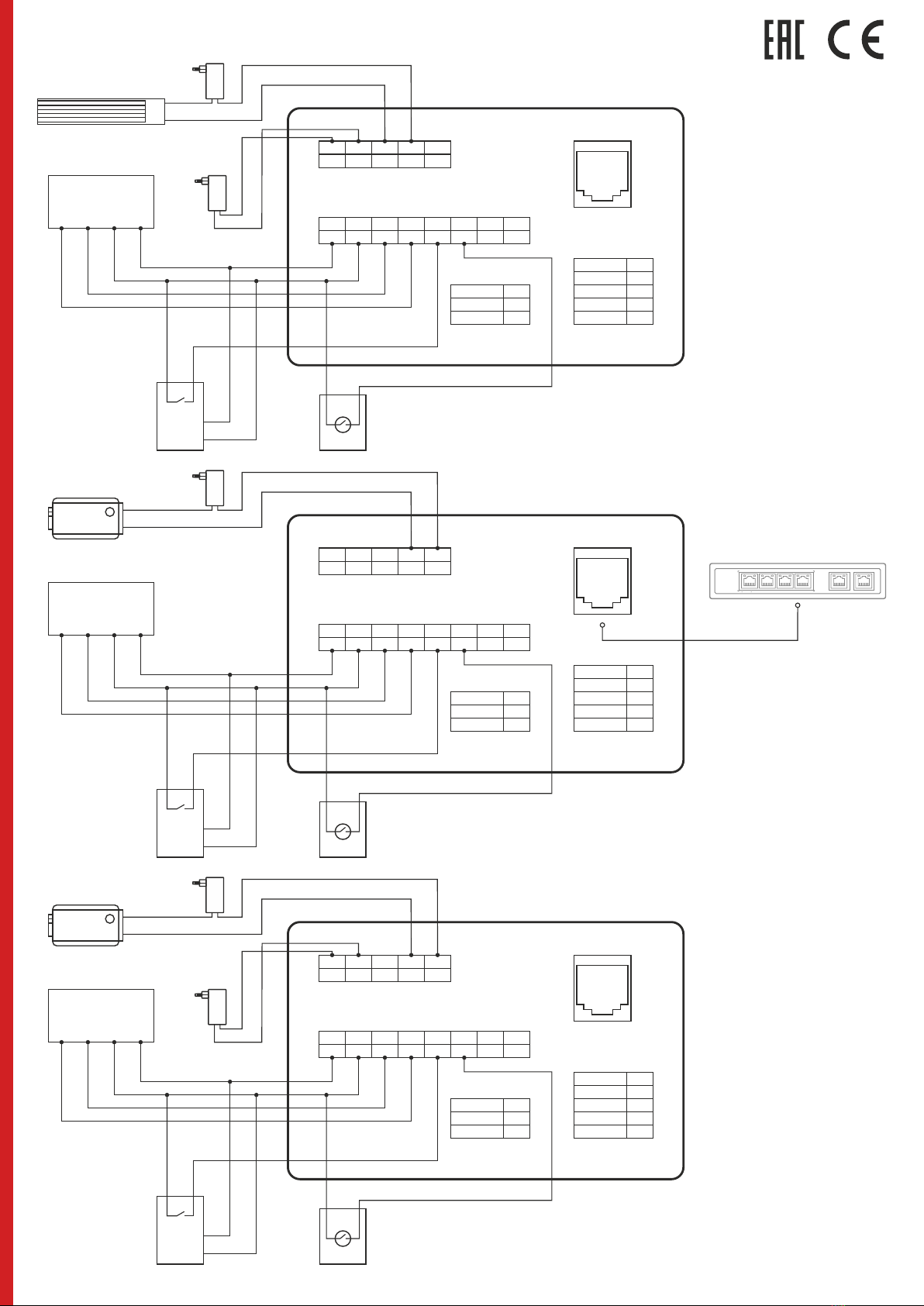

Connection scheme of electromagnetic lock

using third-party power supply

+12V

Electromagnetic Lock -+

LAN (PoE)

123

+12V NC

Supply / Relay Outputs

4 5

GND NOCOM

123

+12V 485+

RS485 / Exit Button / Door Sensor

4 5

GND EXIT485-

7 8

DINFIN

RS-232

Green

Black

GND

White TX

Wiegand Out

Yellow

Orange

WD0

WD1

Blue BIP

Red

Brown

+5V

GND

SH-42

(optional)

GND

+12V

Door Sensor

SH-45

Exit Button

+12V

Connection scheme of electromechanical lock

using PoE Switch

+12V

Electromechanical

lock

PoE

PoE Switch

1 2 3 4 LINK PWR PWRLINK

UP LINK UP LINKLINK PoE

PoE Switch

LAN (PoE)

123

+12V NC

Supply / Relay Outputs

4 5

GND NOCOM

123

+12V 485+

RS485 / Exit Button / Door Sensor

4 5

GND EXIT485-

7 8

DINFIN

RS-232

Green

Black

GND

White TX

Wiegand Out

Yellow

Orange

WD0

WD1

Blue BIP

Red

Brown

+5V

GND

SH-42

(optional)

GND

+12V

Door Sensor

SH-45

Exit Button

Connection scheme of electromechanical lock

using third party power supply

+12V

LAN (PoE)

123

+12V NC

Supply / Relay Outputs

4 5

GND NOCOM

123

+12V 485+

RS485 / Exit Button / Door Sensor

4 5

GND EXIT485-

7 8

DINFIN

RS-232

Green

Black

GND

White TX

Wiegand Out

Yellow

Orange

WD0

WD1

Blue BIP

Red

Brown

+5V

GND

SH-42

(optional)

GND

+12V

Door Sensor

SH-45

Exit Button

+12V

Electromechanical

lock

Eng

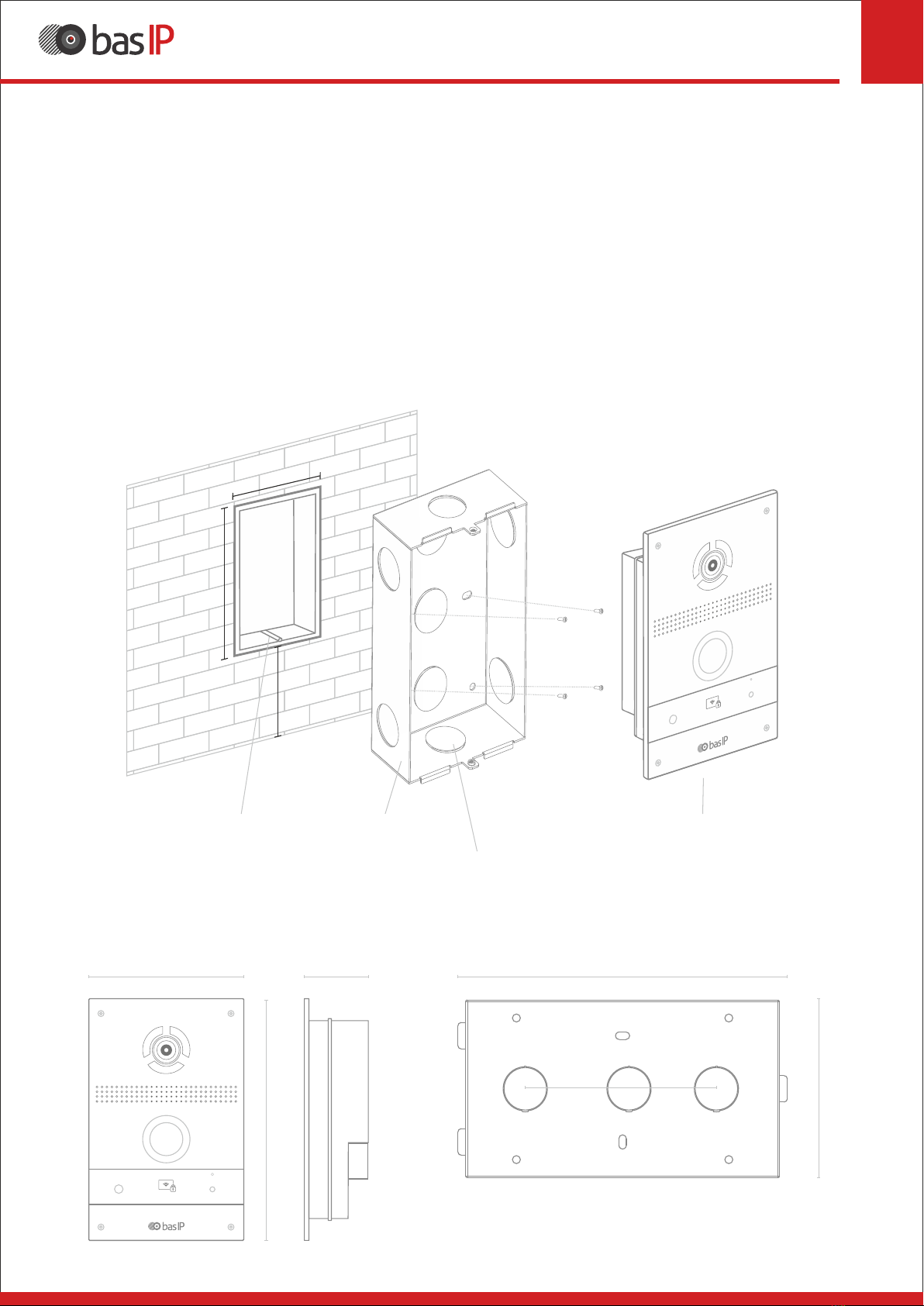

Mechanical mounting

Before mounting the entrance panel, a hole or recess in the wall with

dimensions of 110 х 183 х 60 mm (for ﬂush mounting) must be provided.

It is also necessary to provide supply of a power cable, additional modules and

the local network.

Attention: the hole at the bottom is designed to drain the water. Do not

intentionally close it. Also it is necessary to make a drain for water at the

bottom of the niche which will serve to divert water out.

Niche

110 mm

183 mm

130-145 cm

Flush Bracket Outdoor Panel

A hole for water ﬂow.

Please do not close during installation.

Width: 20 mm

Depth: 58 mm

Outdoor Panel

125 mm

199 mm

48 mm

Flush Bracket

181 mm

108 mm

Warranty

The warranty card number

Model name

Serial number

Seller name

With following stated terms of warranty is familiar, functional test was

performed in my presence:

Customer signature

Warranty conditions

Transportation of product must be in its original packaging or supplied one

by the seller.

The product is accepted in warranty repair only with a properly ﬁlled warranty

card and the presence of intact stickers or labels.

The product is accepted for examination in accordance with the cases

provided by law, only in the original packaging, in a full complete set,

appearance corresponding to the new equipment and presence of all relevant

properly ﬁlled documents.

This warranty is in addition to the constitutional and other consumer rights

and in no way restrict them.

Terms of warranty

The warranty card must indicate the name of the model, serial number,

purchase date, name of the seller, seller company stamp and

the customer’s signature.

Delivery to the warranty repair is carried out by the buyer himself.

Warranty repairs carried out only during the warranty period speciﬁed

in the warranty card.

The service center is committed to do everything possible to carry out

the repair warranty products, up to 24 working days. The period spent

on the restoration of product functionality is added to the warranty period.

The warranty period of the product — 36 (thirty-six) months from

the date of sale.

EAN: 5060514914212 (BLACK)

EAN: 5060514914229 (GOLD)

EAN: 5060514914236 (SILVER)

Eng

Notes

AV-08FB

BAS-IP AV-08FB — стильная и уникальная одноабонентская вызывная

панель с распознаванием лиц.

Панель оборудована 2-мегапиксельной камерой и пьезоэлектрической

кнопкой вызова.

Полная инструкция

Внешний вид

Описание устройства

wiki.bas-ip.com

ВЫЗЫВНАЯ ПАНЕЛЬ

8EAN: 5060514914212 (BLACK)

EAN: 5060514914229 (GOLD)

EAN: 5060514914236 (SILVER)

Общие характеристики

Тип панели: Индивидуальная.

Дисплей: Нет.

Камера: 1/3”.

Угол обзора: По горизонтали 90°, по вертикали 56°.

Разрешение камеры: 2 Мп.

Выходное видео: FullHD (1920 × 1080),

H.264 Main Proﬁle.

Кнопка: Пъезоэлектрическая.

Ночная подсветка: 6 светодиодов.

Минимальная освещенность: 0,01 LuX.

Класс степени защиты: IP65.

Температурный режим: -40 — +65 °С.

Потребление питания: 6,5 Вт,

в режиме ожидания — 3,8 Вт.

Питание: +12 В и PoE.

Корпус: Алюминиевый сплав.

Цветовые решения: Black, Silver, Gold.

Размер под установку: 108 х 181 х 58 мм.

Размер самой панели: 125 x 199 x 48 мм.

Тип установки: Врезная.

Микрофон.

Датчик приближения.

Считыватель.

Датчик приближения.

Подсветка.

Камера.

Динамик.

Пъезоэлектрическая

кнопка вызова.

Рус

Проверка комплектности продукта

Перед установкой вызывной панели обязательно необходимо проверить ее

комплектность и наличие всех компонентов.

В комплект панели входит:

Вызывная панель

Инструкция

Кронштейн для врезной установки

Комплект проводов с коннекторами для подключения

питания, замка и доп. модулей

Комплект установочных винтов с ключем

1 шт.

После проверки комплектности устройства можно переходить

к подключению.

Для подключения понадобится:

Электрическое подключение

Кабель Ethernet UTP CAT5 или выше, подключенный к PoE коммутатору

или к обычному коммутатору/маршрутизатору.

Рекомендации по длине кабеля

Максимальная длина сегмента кабеля UTP CAT5 Не должна превышать 100 метров,

согласно стандарта IEEE 802.3.

Блок питания на +12 Вольт, 2 Ампера.

Заглушка для разъемов 1 шт.

Схема подключения электромагнитного замка

с использованием PoE коммутатора

+12V

Электромагнитный

замок -+

PoE

PoE Switch

1 2 3 4 LINK PWR PWRLINK

UP LINK UP LINKLINK PoE

PoE коммутатор

Локальная сеть

123

+12V NC

Питание / Выходы реле

4 5

GND NOCOM

123

+12V 485+

RS485 / Кнопка выхода / Датчик двери

4 5

GND EXIT485-

7 8

DINFIN

RS-232

Green

Black

GND

White TX

Выход Wiegand

Yellow

Orange

WD0

WD1

Blue BIP

Red

Brown

+5V

GND

SH-42

(опционально)

GND

+12V

Датчик

двери

SH-45

Кпопка

выхода

10 EAN: 5060514914212 (BLACK)

EAN: 5060514914229 (GOLD)

EAN: 5060514914236 (SILVER)

Схема подключения электромагнитного замка

с использованием внешнего блока питания

+12V

Схема подключения электромеханического замка

с использованием PoE коммутатора

Схема подключения электромеханического замка

с использованием внешнегоисточника питания

+12V

Электромагнитный

замок -+

Локальная сеть

123

+12V NC

Питание / Выходы реле

4 5

GND NOCOM

123

+12V 485+

RS485 / Кнопка выхода / Датчик двери

4 5

GND EXIT485-

7 8

DINFIN

RS-232

Green

Black

GND

White TX

Выход Wiegand

Yellow

Orange

WD0

WD1

Blue BIP

Red

Brown

+5V

GND

SH-42

(опционально)

GND

+12V

Датчик

двери

SH-45

Кпопка

выхода

+12V

Электромеханический

замок

PoE

PoE Switch

1 2 3 4 LINK PWR PWRLINK

UP LINK UP LINKLINK PoE

PoE коммутатор

Локальная сеть

123

+12V NC

Питание / Выходы реле

4 5

GND NOCOM

123

+12V 485+

RS485 / Кнопка выхода / Датчик двери

4 5

GND EXIT485-

7 8

DINFIN

RS-232

Green

Black

GND

White TX

Выход Wiegand

Yellow

Orange

WD0

WD1

Blue BIP

Red

Brown

+5V

GND

SH-42

(опционально)

GND

+12V

Датчик

двери

SH-45

Кпопка

выхода

+12V

Электромеханический

замок

Локальная сеть

123

+12V NC

Питание / Выходы реле

4 5

GND NOCOM

123

+12V 485+

RS485 / Кнопка выхода / Датчик двери

4 5

GND EXIT485-

7 8

DINFIN

RS-232

Green

Black

GND

White TX

Выход Wiegand

Yellow

Orange

WD0

WD1

Blue BIP

Red

Brown

+5V

GND

SH-42

(опционально)

GND

+12V

Датчик

двери

SH-45

Кпопка

выхода

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali basIP Sistema di interfono

Manuali Sistema di interfono popolari di altre marche

Bticino

Bticino LINEA 3000 Manuale utente

MSI

MSI MSI-140 Manuale utente

golmar

golmar Stadio Plus Manuale utente

CyberData

CyberData 011211 series Manuale

Vidos

Vidos duo M1021 Manuale utente

Vimar

Vimar ELVOX 7539/E Manuale utente

SSS Siedle

SSS Siedle BTSV 850-03 Manuale utente

Dahua

Dahua VTO Series Manuale utente

Elvox

Elvox 5651 Manuale utente

Videx

Videx VIDEOKIT Series Manuale utente

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuale utente

Viking

Viking E-35-EWP Manuale utente

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuale utente

SSS Siedle

SSS Siedle BFCV 850 Series Manuale utente

GRD

GRD MAX V2 Manuale utente

Alecto

Alecto ADI-250 Manuale utente

Aiphone

Aiphone IE-8MD Manuale utente

Perel

Perel EDB4 Manuale utente

basIP AV-08FB Manuale utente

Manuali Sistema di interfono popolari di altre marche
