Allgemeines
Mit diesem Sender können Sie einen oder mehrere Rollladen und Jalousiean-
lagen steuern. Des Weiteren können Sie mit diesem Sender eine Schaltzeit für
eine AUF- und AB-Bewegung programmieren.
Eine einfache Bedienung zeichnet dieses Gerät aus.
Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes
die vorliegende Montage- und Betriebsanleitung.
Erklärung Piktogramme
VORSICHT VORSICHT kennzeichnet eine Gefahr, die
zu Verletzungen führen kann, wenn sie
nicht vermieden wird.
ACHTUNG ACHTUNG kennzeichnet Maßnahmen zur
Vermeidung von Sachschäden.
Bezeichnet Anwendungstipps und andere
nützliche Informationen.
Gewährleistung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen,
sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu-
stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie-
genden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
3-de
Sicherheitshinweise
Allgemeine Hinweise
•Bitte bewahren Sie die Anleitung auf!
•Nur in trockenen Räumen verwenden.
•Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.
•Halten Sie Kinder von Steuerungen fern.
•Beachten Sie Ihre landesspezifischen Bestimmungen.
•Verbrauchte Batterie fachgerecht entsorgen. Batterie nur durch identi-
schen Typ (siehe Technische Daten) ersetzen.
VORSICHT
•Halten Sie Personen aus dem Fahrbereich der Anlagen
fern.
•Wird die Anlage durch einen oder mehrere Sender ge-
steuert, muss der Fahrbereich der Anlage während des
Betriebes einsehbar sein.
•Gerät enthält verschluckbare Kleinteile.
4-de
Bestimmungsgemäße Verwendung
Der Sender in der vorliegenden Anleitung darf ausschließlich im Innenbereich
für die Ansteuerung von Centronic kompatiblen Funk-Antrieben und Funk-
Steuerungen für Rollladen- und Jalousieanlagen verwendet werden.
•Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem
Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä-
fen).
•Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen ei-
ne Funktionsstörung im Sender oder Empfänger keine Gefahr für Perso-
nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher-
heitseinrichtungen abgedeckt ist.
•Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-
meldeanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden).
•Funkempfänger nur mit vom Hersteller zugelassenen Geräten und An-
lagen verbinden.
•Achten Sie darauf, dass die Steuerung nicht im Bereich
metallischer Flächen oder magnetischer Felder installiert
und betrieben wird.
•Funkanlagen, die auf der gleichen Frequenz senden, kön-
nen zur Störung des Empfangs führen.
•Es ist zu beachten, dass die Reichweite des Funksignals
durch den Gesetzgeber und die baulichen Maßnahmen
begrenzt ist.
5-de

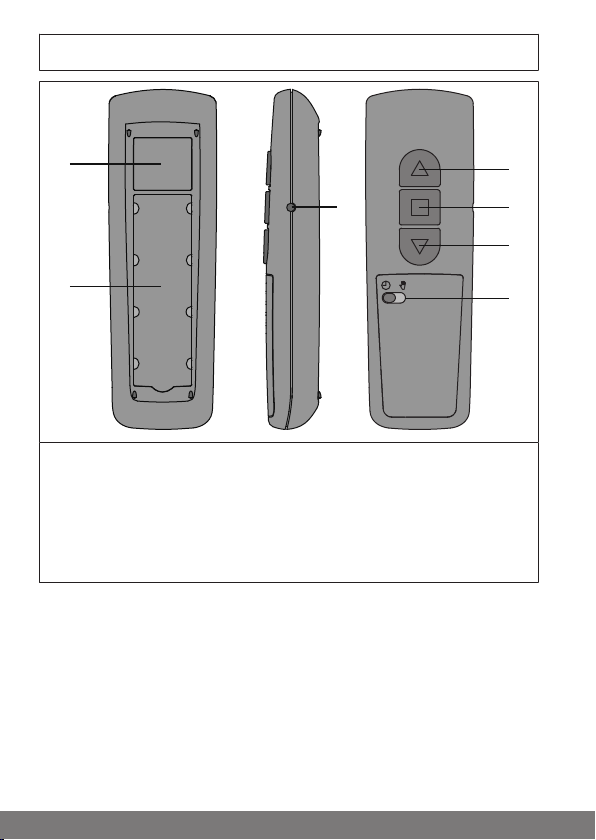

Anzeigen- und Tastenerklärung
5
7
6
1
2
3
4
1. AUF-Taste
2. STOPP-Taste
3. AB-Taste
4. Schiebeschalter
5. Einlerntaste
6. Beschriftungsfeld
7. Typenschild
6-de
Funktionserklärung
Schiebeschalter
Jeder Centronic Funkempfänger für Rollladen- und Jalousieanlagen kann
Schaltzeiten für eine AUF- und für eine AB-Bewegung speichern. In der Be-
triebsart „ “ wird diese Bewegung alle 24 Stunden wiederholt. Die Stellung
des Schiebeschalters ist beim Lernen der Schaltzeit unerheblich. Zuvor ge-
speicherte Schaltzeiten werden gegebenenfalls überschrieben.
Programmieren der Fahrzeiten
1. Gegebenenfalls den Rollladen oder Jalousie in die entgegengesetzte
Endlage steuern.
2. Warten bis zur gewünschten Zeit, zu der der automatische Fahrbefehl
ausgeführt werden soll.
3. Zum gewünschten Zeitpunkt die entsprechende Richtungstaste betäti-
gen und gedrückt halten bis der Antrieb nach ca. 6 Sekunden kurz stoppt
und anschließend bis zur Endlage weiterläuft.
4. Richtungstaste loslassen.
Der Empfänger hat den aktuellen Zeitpunkt für diese Bewegungsrichtung ge-
speichert. Mit der anderen Bewegungsrichtung genauso verfahren.
In der Schiebeschalterstellung „ “ werden keine automatischen Fahrbefehle
ausgeführt. Die eingespeicherten Fahrzeiten bleiben erhalten.
Löschen der Fahrzeiten
Beim Löschvorgang werden immer beide Fahrzeiten ge-
löscht.
Um die AUF- und AB-Fahrzeit zu löschen, drücken Sie die STOPP-Taste für 10
Sekunden. Die Quittierung erfolgt durch ein „Klack-Klack“ des Antriebes oder
durch ein „Nicken“ des Behanges.
Die Fahrzeiten sind gelöscht.
Kanal
Der Kanal eines Handsenders kann in einen oder mehrere Empfänger einge-
lernt werden. Die Ansteuerung eines Empfängers ist ein Individualbefehl, die
mehrerer Empfänger ein Gruppenbefehl.
7-de
Einlernen des Funks
1) Mastersender einlernen
a) Empfänger in Lernbereitschaft bringen
Unter Mastersender versteht man den ersten in einen Emp-
fänger eingelernten Sender. Im Gegensatz zu weiteren hin-
zugelernten Sendern ermöglicht der Mastersender u.a. das
Einstellen der Endlagen (bei Antrieben mit integr. Funkemp-
fänger) und das Hinzulernen oder Löschen weiterer Sender.
Mastersender können alle Sender sein, die eine separate
AUF-, STOPP-, AB-Taste und eine Einlerntaste haben.
Beachten Sie die Montage- und Betriebsanleitung des Emp-
fängers.
Bedienen Sie die Einlerntaste am Sender mit einem geeigne-
ten zylindrischen Werkzeug (z. B. Kugelschreiber).
•Schalten Sie die Spannungsversorgung des Empfängers aus und nach 5
Sekunden wieder ein.
oder
•Betätigen Sie die Einlerntaste bzw. den Funkschalter des Empfängers.
Der Empfänger befindet sich nun für 3 Minuten in Lernbereitschaft.
b) Mastersender einlernen
Drücken Sie die Einlerntaste des Mastersenders innerhalb der Lernbereit-
schaft, bis der Empfänger das erfolgreiche Einlernen quittiert.
Damit ist der Einlernvorgang beendet.
2) weitere Sender einlernen
1. Drücken Sie die Einlerntaste des Mastersenders, bis der Empfänger
quittiert.
2. Drücken Sie nun die Einlerntaste des neuen Senders, bis der Empfänger
quittiert.
3. Jetzt drücken Sie die Einlerntaste des neu einzulernenden Senders noch
einmal.
4. Der Empfänger quittiert das erfolgreiche Einlernen.
8-de

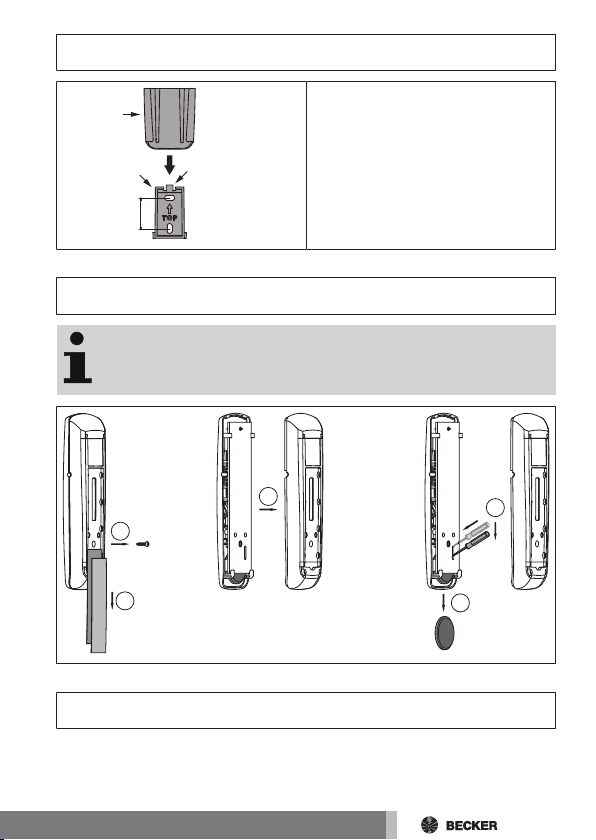

Montage Wandhalterung
Entriegelung
Wandhalter-
befestigungs-
platte
Wandhalter
26
•Prüfen Sie vor der Montage an
der gewünschten Montagepo-
sition die einwandfreie Funktion
von Sender und Empfänger.
•Befestigen Sie die Halterung
mit den zwei beigelegten
Schrauben an der Wand.
Batteriewechsel
Den entsprechenden Batterietyp entnehmen Sie bitte aus
dem Kapitel „Technische Daten“.
3
2
1
4.1
4.2
Reinigung
Reinigen Sie das Gerät nur mit einem geeigneten Tuch. Verwenden Sie keine
Reinigungsmittel, die die Oberfläche angreifen können.
9-de
Technische Daten
Nennspannung 3 V DC
Batterietyp CR 2430
Schutzart IP 20
Zulässige Umgebungstemperatur -10 bis +55 °C
Funkfrequenz 868,3 MHz
Die maximale Funkreichweite beträgt am und im Gebäude bis zu 25 m und im
freien Feld bis zu 350 m.
Was tun wenn...?
Problem Abhilfe
Antrieb läuft nicht. Neue Batterie einlegen.
Batterie richtig einlegen.
Entfernung zum Empfänger verrin-
gern.
Sender ist nicht im Empfänger einge-
lernt.
Sender einlernen.
Antrieb läuft nicht im 24 Stunden-
rhythmus.
Schiebeschalter auf „ “ stellen.
Schaltzeiten programmieren.
Fahrzeiten weichen von der Pro-
grammierung ab.
Stromausfall am Antrieb.
Schaltzeiten neu programmieren.
10-de
Indice
Lingue:
Altri manuali Becker Trasmettitore
Becker
Becker Centronic EasyControl EC5410A-II Manuale utente
Becker
Becker Centronic EasyControl EC411 Manuale utente
Becker
Becker CentronicPLUS SWC548 PLUS Manuale utente
Becker
Becker Centronic MemoControl MC511 Manuale utente
Becker
Becker Centronic MemoControl MC441 Manuale utente
Becker
Becker Centronic VarioControl VC421A Manuale utente
Becker
Becker Centronic SunWindControl SWC441-II Manuale utente
Becker
Becker Centronic SunWind Control SWC241A-II Manuale utente
Becker
Becker Centronic EasyControl EC315 Manuale utente
Becker
Becker Centronic EasyControl EC142-II Manuale utente
Becker
Becker Centronic EasyControl EC545 Manuale utente
Becker
Becker Centronic SunWindControl SWC245A-II Manuale utente
Becker
Becker CentronicPLUS SWC541 PLUS Manuale utente
Becker
Becker Centronic TimeControl TC4410-II Manuale utente
Becker
Becker Centronic SunWindControl SWC442-II Manuale utente
Becker
Becker CentronicPLUS EC541 PLUS Manuale utente
Becker
Becker Centronic EasyControl EC411A-III Manuale utente
Becker
Becker Centronic EasyControl EC5410-II Manuale utente
Becker
Becker Centronic EasyControl EC545A-II Manuale utente
Becker
Becker Centronic EasyControl EC245-II Manuale utente
