Beeper RW7 Manuale di istruzioni
VIDEO DE RECUL 7"
CAMPING CAR • VEHICULE UTILITAIRE
REARVIEW SYSTEM 7"
MOTORHOME • LIGHT DUTY VEHICLE
CÁMARA DE MARCHA ATRÁS 7"
AUTOCARAVANA • VEHÍCULO UTILITARIO
REF : RW7
REF : RW7-B
MANUEL D'INSTALLATION
& D'UTILISATION
USER & INSTALLER MANUAL
INSTALACIÓN Y USO
2
MANUEL D'UTILISATION
Introduction
Nous vous remercions d'utiliser un produit BEEPER pour la sécurité et le confort de votre véhicule. Les innovations BEEPER sont conçues pour
vous assurer de longues années de tranquillité. Notre service technique est à votre disposition pour toute information complémentaire.
Le système de vidéo de recul est un produit électronique automobile nécessitant
les compétences d'un électricien automobile pour son installation. Même si
l'installation est universelle et sans complexité, nous vous conseillons de faire
appel à un professionnel afin de ne pas endommager votre véhicule.
Nous souhaitons que le produit BEEPER RW7 vous apporte entière satisfaction et
améliore la sécurité de votre véhicule.
PLUS DE PRODUITS, PLUS D'INFOS www.beeper.fr
SOMMAIRE
1. Avant lʼinstallation ........................................................................................................................................................................................................ P.4
2. Fonctions principales .................................................................................................................................................................................................... P.5
3. Composition du kit ........................................................................................................................................................................................................ P.5
4. Connexion du système .................................................................................................................................................................................................. P.6
5. Installation de l'écran ................................................................................................................................................................................................... P.7
6. Installation de la caméra .............................................................................................................................................................................................. P.8
7. Options de la caméra ................................................................................................................................................................................................... P.9
8. Utilisation du système .................................................................................................................................................................................................. P.10
9. Données technique ........................................................................................................................................................................................................ P.11
10. Certifications ................................................................................................................................................................................................................. P.12
Continuez la découverte sur
www.beeper.fr
3
4
AVANT L'INSTALLATION
Précautions
Nous vous remercions de suivre les conseils suivants avant lʼinstallation du système :
• Le système fonctionne sous tension 12V continu (12 V DC). Soyez sûr de la polarité de chaque fil.
• Vérifiez avant lʼinstallation si tous les éléments du véhicule fonctionnent correctement tels que contact & démarrage moteur, allumage des codes, feux et
phares, clignotants, chauffage, climatisation, verrouillage des portes, ... Vérifiez après installation que tous ces mêmes éléments fonctionnent.
• Lorsque vous connectez la MASSE générale du système, il est très important que cette masse soit franche et totalement stable (pas de fuites).
• Veillez à ce que tous les fils passant dans des endroits serrés soient protégés par du ruban adhésif pour éviter toute torsion excessive et dégradation de
la protection plastique du fil avec risque de mauvais contacts.
• Veillez à ce que les fils du système ainsi que tous les accessoires de sécurité soient les mieux dissimulés possible dans le véhicule, nʼoubliez jamais que vous
installez un système de sécurité.
• Utilisez un multimètre digital afin de repérer chacune des polarités des fils.
• Veillez à ne pas déconnecter la batterie si le véhicule a un autoradio à code.
• Si le véhicule est équipé dʼun AIRBAG, veillez à ne pas déconnecter la batterie du véhicule, ni à connecter sans certitude les fils.
• Retirez le fusible de plafonnier lorsque vous installez le système afin dʼéviter de vider la batterie (portes ouvertes).
• La vidéo de recul est un outil d'information, la sécurité du véhicule et des personnes à proximité de celui-ci relève de la responsabilité du conducteur uniquement, le
conducteur doit impérativement regarder si des obstacles ou personnes se trouvent à proximité de son véhicule. Notre responsabilité ne peut être engagée en cas de
collision.
VÉHICULES MULTIPLEXÉS
Le système est compatible avec les véhicules multiplexés. Toutes les informations nécessaires à la connexion sont sur des fils à polarité normale (+ ou -) sur lesquels ne transite
pas dʼinformation codée (multiplexée BUSCAN, VAN ou autre codage). Vous ne devez impérativement pas couper ou toucher un fil multiplexé. DANS TOUS LES CAS, IL EST INUTILE
ET DÉCONSEILLÉ DE COUPER UN FIL DʼORIGINE DU VÉHICULE. VOUS DEVEZ UNIQUEMENT FAIRE UNE ÉPISSURE ET RÉCUPÉRER LE SIGNAL POSITIF OU NÉGATIF TRANSITANT PAR CE
FIL. Pour toute information ou conseil, nous vous demandons de contacter nos services techniques 0 892 690 792 (0.34 € / min.)

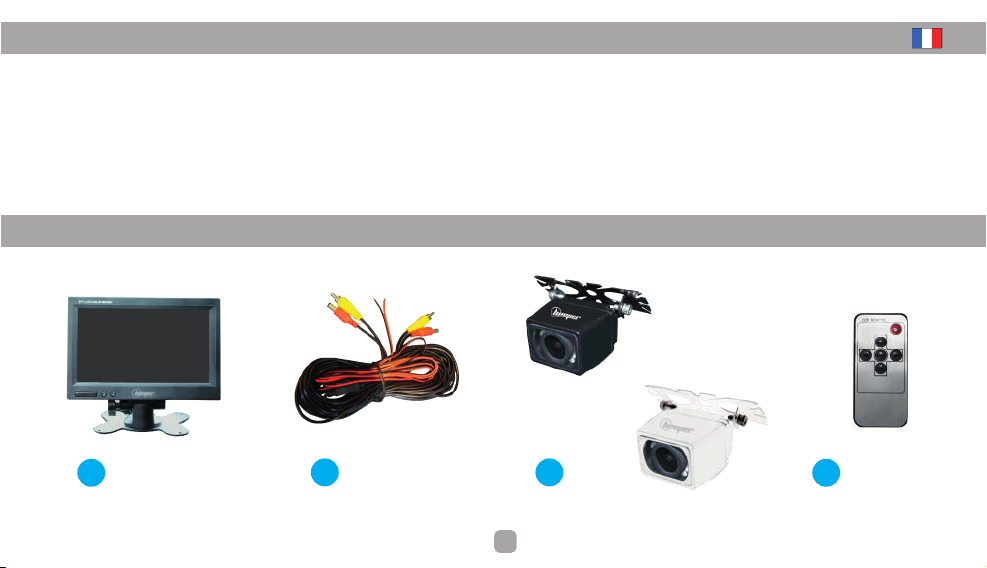

COMPOSITION DU KIT
• Le BEEPER RW7 est un kit de vidéo de recul 12V pour véhicules de gabarits moyens (camping-car, véhicules utilitaires...)
• Au passage en marche arrière, le système de vidéo de recul se met en fonction automatiquement.
•L'écran permet de visualiser l'angle mort arrière pour effectuer votre manoeuvre en marche arrière en toute sécurité.
•Dès l'arrêt de la marche arrière, le système est inactif.
• Des lignes de gabarit de différentes couleurs permettent de visualiser les distances lors d'une manoeuvre.
5
BCABLE 12 m.
Ref : RX-RWCC-FS1
AECRAN MONITEUR 7"
Ref : RX-RW7E
FONCTIONS PRINCIPALES
Ref : RX-RWCC-CN1
CCAMERA
Ref : RX-RWCC-CB1
OU
DTELECOMMANDE
6

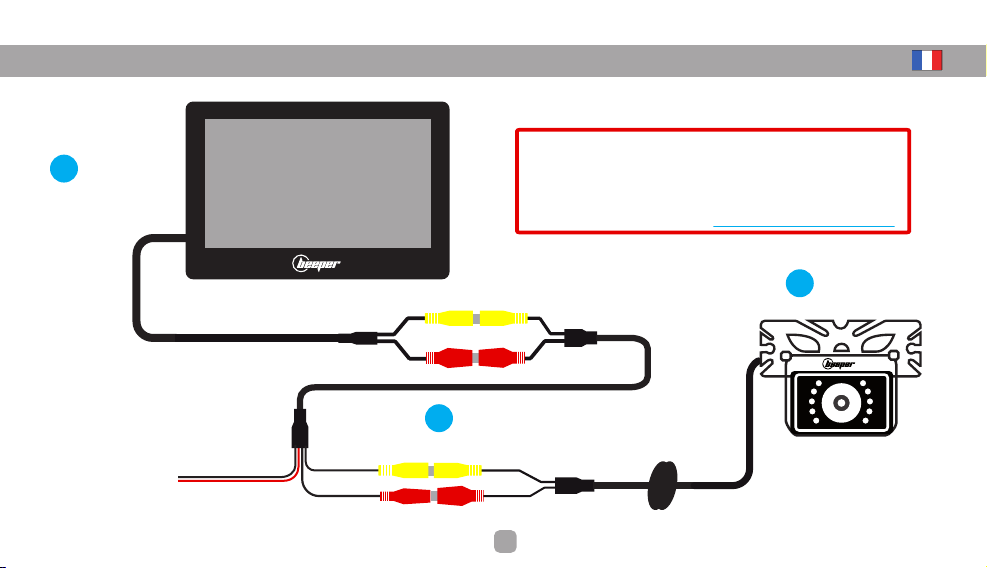

CONNEXION DU SYSTEME
FIL ROUGE : Connexion au + 12V. FEU DE RECUL
Fil d'origine du véhicule délivrant +12V lorsque le feu
de recul est allumé
FIL NOIR : Connexion à la MASSE du véhicule
Fil d'origine ou plot du véhicule délivrant une
masse dans tous les états du véhicule
AECRAN 7''
BRALLONGE
CCAMERA
AVERTISSEMENT •VÉHICULES INTERDISANTS DE BRANCHER UN CONSOMMATEUR SUR LE
FAISCEAU FEU DE RECUL
Sur certains véhicules le +12 V Feu de recul est parasité lorsque le moteur est en marche ce qui peut perturber le bon
fonctionnement du radar de recul ou du kit caméra de recul.
Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémentaire.
Pour tous ces véhicules, Beeper a développé le module RCAN R2 afin de récupérer l'information +12 V Feu de recul à partir
du réseau CANBUS. Ce module se connecte sur le CANBUS du véhicule compatible et permet de délivrer un +12V Feu de recul
pour la connexion d'un radar ou d'une caméra de recul
Réf : RCANR2, plus d'infos & liste des véhicules compatibles : http://www.beeper.fr/radar-camera-de-recul/rcanr2.php
1,5 m
1,5 m
12 m
30 cm
7
INSTALLATION DE L'ECRAN
Grâce à son support rotatif et autocollant, l'écran du RW7 peut se placer partout dans votre
habitacle. La position idéale de votre écran est sur le haut de votre pavillon à proximité de votre
rétroviseur intérieur. Si cette position n'est pas possible, ou ne vous convient pas, vous pouvez
positionner l'écran sur le tableau de bord de façon visible lors d'une marche arrière. Veillez à
ce que l'écran ne soit pas trop visible depuis l'exterieur du véhicule afin de ne pas attirer les
voleurs.
L'écran se fixe grâce à un adhésif double-face haute résistance sur tout support. Nous vous
conseillons de bien nettoyer et dégraisser le support avant collage.
Nous préconisons l'utilisation d'un primaire (notre réf : RX-PR01 non founie dans ce kit) permet
une adhésion maximale avant collage du double-face. Le primaire doit s'appliquer sur chaque
partie recevant le double-face (support de l'écran et partie du tableau de bord ou pavillon où sera placé l'écran).
Lorsque vous le positionnez l'écran sur le pavillon, il est recommandé de visser votre le support grâce aux trous prévus à cet effet.
Le support rotatif vous permet d'utiliser votre écran dans tous les sens, il suffit d'orienter l'image grâce au bouton du bas sur le côté gauche de
l'écran.
Le câblage doit être dissimulé dans les montants de pare-brise, sous le tableau de bord, sous les garnitures et ne doit pas rester apparent. Il ne doit
en aucun cas : gêner la conduite, passer à proximité d'éléments chauffants.
161 mm
121 mm
181 mm
120 mm
178 mm
8
INSTALLATION DE LA CAMERA

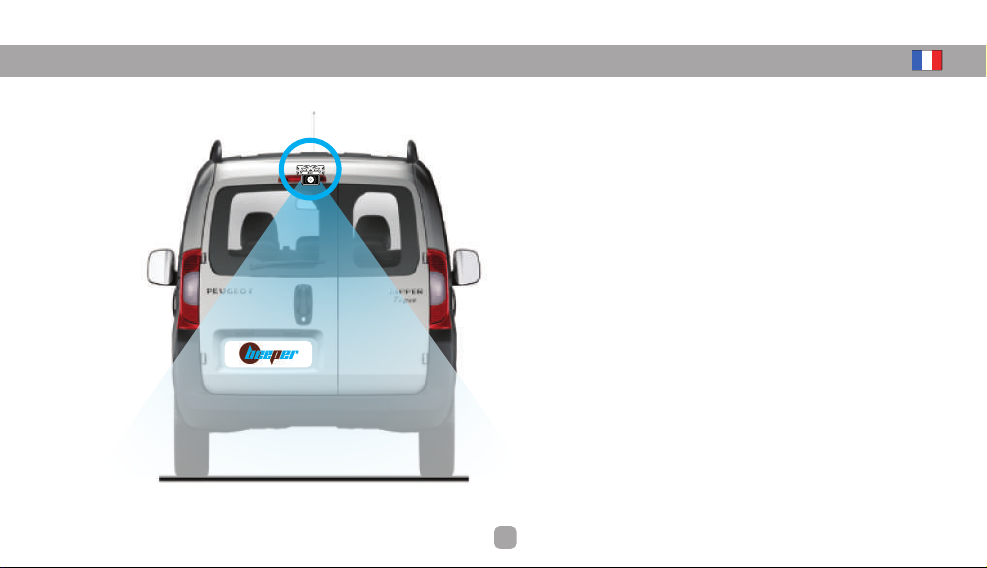

POSITION DE LA CAMERA
La caméra doit être positionnée sur la partie haute de la carrosserie, le
plus possible au milieu du véhicule à l'horizontale.
FIXATION DE LA CAMERA
Le kit vidéo de recul RW7 est livré avec un sticker adhésif ainsi que
quatre vis pour fixer la caméra efficacement sur votre véhicule.

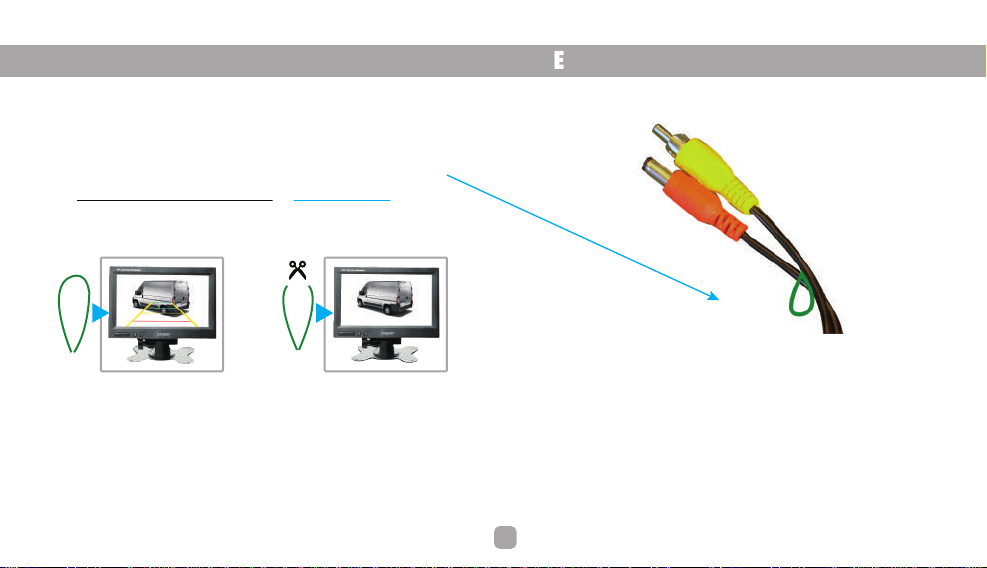

Boucle VERTE = GABARITS de visualisation des distances
Boucle VERTE Fermée = Gabarits VISIBLES » Sélection dʼorigine
Boucle VERTE Ouverte (coupée) = Gabarits NON VISIBLES
10
OPTIONS CAMÉRA : GABARIT & INVERSION IMAGE
SÉLECTION DES BOUCLES DE LA CAMÉRA
Pour changer lʼétat de la boucle, veuillez au préalable déconnecter la caméra, puis la reconnecter après l'opération.
10
UTILISATION DU SYSTEME
PRÉCAUTIONS DʼUTILISATION
• La caméra de recul ne peut, en aucun cas, remplacer la vigilance et la responsabilité du conducteur.
• La vidéo de recul est un outil d'information, la sécurité du véhicule et des personnes à proximité de celui-ci relève de la responsabilité du conducteur uniquement, le conducteur doit impérativement
regarder si des obstacles ou personnes se trouvent à proximité de son véhicule. Notre responsabilité ne peut être engagée en cas de collision.
• Seul le conducteur a la responsabilité dʼévaluer les obstacles et doit adopter un comportement attentif et prudent pendant la conduite afin de ne pas mettre
en danger les personnes ou provoquer des dégâts.
• Le positionnement de lʼécran ne doit pas gêner la vision du conducteur, la position préconisée est à proximité du rétroviseur intérieur sans en gêner la
visibilité.
• Si besoin, le nettoyage de lʼécran doit se faire au moyen dʼun chiffon doux légèrement humide, veillez à ne pas presser sur lʼécran afin de ne pas
lʼendommager.
• Si besoin, le nettoyage de la lentille de la caméra doit se faire au moyen dʼun chiffon doux légèrement humide.
ACTIVATION ET DÉSACTIVATION DU SYSTÈME
Le système sʼactive automatiquement au passage de la marche arrière du véhicule. Il se désactive automatiquement dès le passage à une autre vitesse ou au
point mort.
GABARITS DE VISUALISATION DES DISTANCES
La caméra BEEPER RW7 comprend l'affichage de lignes de gabarits de visualisation des distances, en incrustation sur lʼécran (Fig. 1). Ce gabarit est strictement
indicatif, il vous appartient de juger des distances des obstacles visibles à lʼécran.
RÉGLAGE DES FONCTIONS DE LʼÉCRAN
Le bouton N°1 (voir Fig. 2) permet d'allumer et d'éteindre l'écran. 1
Fig.2
Fig.1
