Bosch GBH 11 DE Guida all'installazione

ROBERT BOSCH GMBH GESCHÄFTSBEREICH ELEKTROWERKZEUGE D 70745 LEINFELDEN-ECHTERDINGEN

INSTANDSETZUNGSHINWEISE

REPAIR INSTRUCTIONS

INSTRUCTIONS DE REPARATION

INSTRUCCIONES DE REPARACION

Printed in Federal Republic of Germany - Imprimé en Republique Fédérale d'Allemagne

Service

Typ 0 611 245 7. .

Bohrhammer

Rotary Hammer

Marteau perforateur

Martillo perforador

Typ 0 611 245 7. . = GBH 11 DE

EW / WJW 0 611 245 7. . (2003- 07)

Änderungen vorbehalten. Unsere Erzeugnisse werden stets

dem neuesten technischen Stand angepaßt. Deshalb behalten

wir uns Änderungen vor.

Modifications. Our products are constantly modified to meet

new technical standards. We therefore reserve the right to

alter data and specifications without prior notice.

Modifications. Nos produits sont continuellement adaptés aux der-

nières nouveatés techniques et les dates sont données sous réserve

de changement.

Modificationes. Nuestros fabricados van siendo adaptos constante-

mente a las últimas conquistas téchnicas. Por ello, tenemos que reser-

varnos el derecho de introducir modificationes en los datos téchnicos.

Attention: Repair, modification, and testing of power tools must be carried out in ac-

cordance with the generally recognised principles of engineering practise. Safety re-

gulations according to DIN VDE, CEE, AFNOR and further regulations applicable in

individual countries must be observed.

Beachten: Instandsetzung, Änderung und Prüfung von Elektrowerkzeugen sind fach-

gerecht durchzuführen. Die Sicherheitsvorschriften nach DIN VDE, CEE,AFNOR und

weitere in den einzelnen Ländern gültigen Vorschriften sind einzuhalten.

Obsérvese: La reparación, modificación y verificación de herramientas electricas mano debe

efectuarse en forma técnicamente correcta. Respetar las normas de seguridad segun DIN VDE,

CEE, AFNOR, asi como otras disposiciones vigentes en los distinos paises.

Attention: La remise en état, la modification et le controle des outils électriques doivent etre ef-

fectués par des personnes qualifiées. Il convient de respecter les prescriptions de sécurite selon

DIN VDE, CEE, AFNOR, ainsi que les réglementations en vigueur dans le pays concerné.

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

3. 3.1

1. 2.

11 245 - D02

Démontage Desmontaje

Zerlegen Disassembly

1. Effectuer un contrôle préliminaire.

 Attention:

 Respecter les instructions de sécu-

 rité selon DIN, VDE,CEE, AFNOR

 et les autres instructions valables

 dans les pays respectifs.

1. Realizar control de recepción.

 Atención:

 Atenerse a las prescripciones de

 seguridad según DIN, VDE,CEE,

 AFNOR y a las prescripciones adi-

 cionales específicas que pudieran

 existir en los respectivos países.

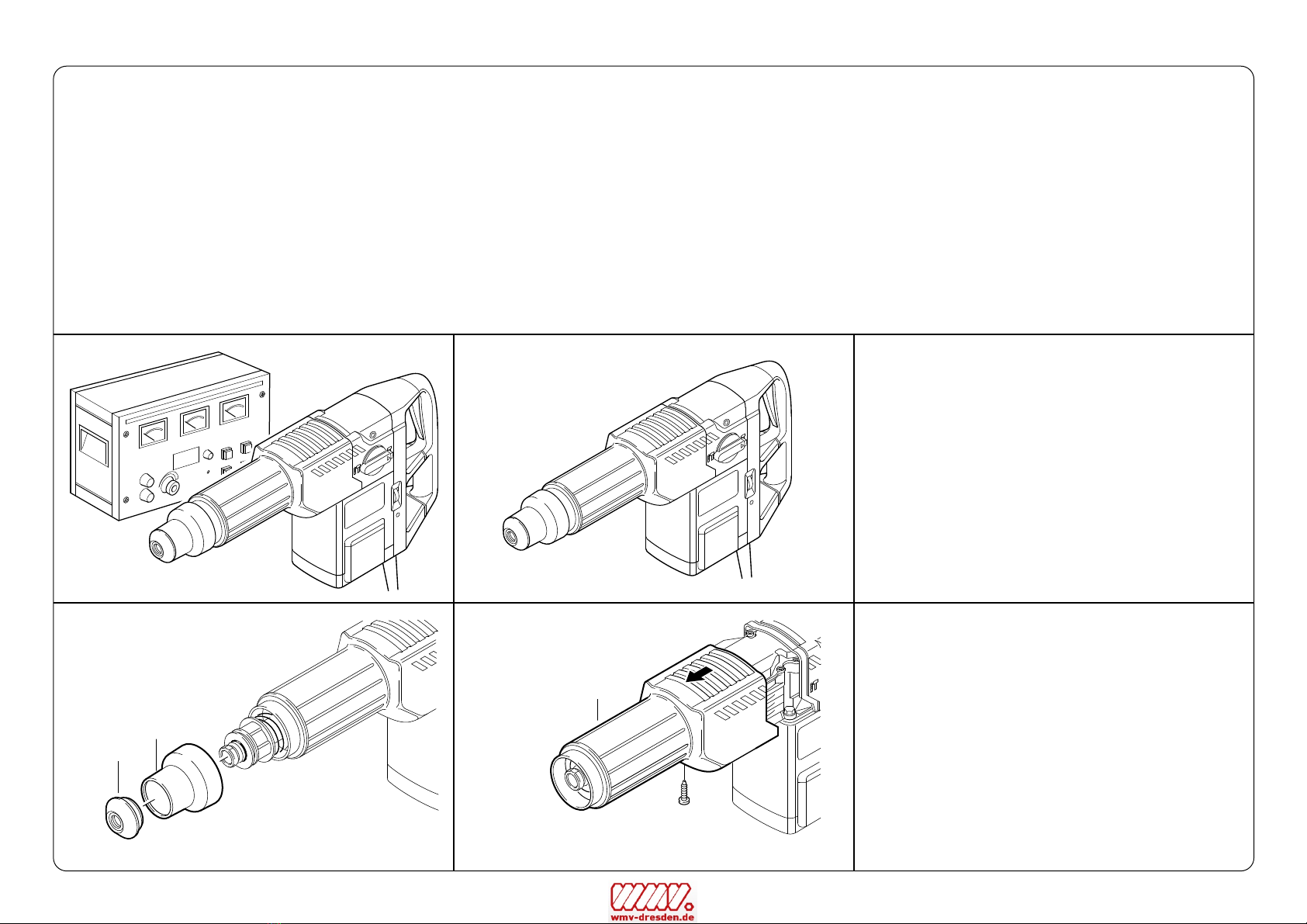

1. Eingangsprüfung durchführen.

Beachten:

 Die Sicherheitsvorschriften nach

 DIN, VDE, CEE, AFNOR und wei-

 tere in den einzelnen Ländern gül-

 tigen Vorschriften sind einzuhalten.

Für die Demontage werden handels-

übliche Werkzeuge benötigt.

2. Zerlegen nach Explosions-, Schnittzeichnung

 und diesem Instandsetzungshinweis.

1. Carry out power supply check.

Attention:

 Safety regulations according to DIN,

 VDE, CEE, AFNOR and further

 regulations applicable in individual

 countries must be observed.

Use normal trade tools by disassembly. Pour le démontage, des outils en usa-

ge dans le commerce sont nécessaires. Para el desmontaje no se precisan

herramientas especiales.

2. Disassembly useing explosion, cut-away

 drawings and these repair instructions!

2. Démonter l'appareil suivant la vue éclatée, le

 plan en coupe et ces instructions de réparation.

2. Realizar el desmontaje conforme a los dibujos

 en perspectiva y en sección, y a estas

 instrucciones de reparación.

170

1,4 -1,6Nm

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

139

76 76

ca.20

144

143

163

45 167

45 167 57

162

154

840

121163

166

165

53161

54 35

155

3.2 3.3 4.

4.1 4.2 4.3

4.4 4.5

160

124

120

155

36 37

155

46 20

167

11 245 - D03

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

103

102

849 50

162

171

872

171 59

872

156

58 (872)

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Ø10x60

100x80x10

40,5

Maße in mm

Dimensions in mm

Cotes en mm

Medidas en mm

129

860

153

(872)

137

138

171

4,5-5,5Nm

5.1

5.3

5.2

5.4 5.5

5.6 5.7

174

4-5Nm

X = 3,5mm neu / new

X= 2,0mm alt / old

117

116

11 245 - D04

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

12mm

803

weiß/white

schwarz/black

173

141

840

9-10Nm

10-14

840

ø24

20-30

840

119

11 245 - D05

8. 8.1 9.

7. 7.2

7.1

9.29.1 9.3

842/050

4/10

0,5-0,6Nm

126

1,6-2,0 Nm

842/080

neu /nouveau

new / nuevo

112

115

125 4 - 5Nm

30 -35Nm

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

842/030

803

111

803

111

114

13 15

142

9.7

9.5 9.6

9.8 10. 11.

11 245 - D06

113

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

842/030

210

842/030

113

142

803

111

803

22.

21.1

21.

23. 23.223.1

803

111

803

142

803

Montage nach Explosionszeichnung

und diesem Instandsetzungshinweis.

Alle Teile sind gereinigt, abgenutzte

und beschädigte Teile werden ersetzt.

Nur Original-Ersatzteile verwenden.

Zähne aller Zahnräder mit

Fett 1 615 430 015bestreichen.

Bitte Schmierhinweise beachten!

Realizar el montaje conforme a los di-

bujos en perspectiva y a estas instruc-

ciones de reparacion.

Todas las piezas deben estar limpias.

Las piezas desgastadas o

danadas de-

ben reemplazarse por piezas nuevas.

Utilizar solamente piezas de repuesto

originales.

Dientes engrasar 1 615 430 015.

Observar las instrucciones de lubricacion!

Le montage s'effeclue selon la vue

éclatée et les instructions de répara-

tion suivantes.

Toutes les pièces sont nettoyées, les

pièces usées ou endommagées doi-

vent être remplacées per des nouvelles.

Pour le replacement de piéces,

n'utiliser que des pièces d'origine.

Les dentes graisser 1 615 430 015.

Respecter les instructions de graissage!

Assembly useing explosion drawings

and these repair instructions!

Clean all parts, replace worn-out

and damaged parts.

Use only original spare parts!

Grease all gear teeth 1 615 430 015.

Please note lubrication instructions!

Montage MontajeZusammenbau Assembly

11 245 - M07

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

4/10

0,5-0,6Nm

126

1,6-2,0 Nm

weiß/white

schwarz/black

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

114

111

23.3 23.4 23.5

24. 24.1 24.2

24.3 24.4 24.5

11 245 - M08

12mm

842/050

842/080

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

112

115

1254 - 5Nm 30 -35Nm

neu /nouveau

new / nuevo

114

111

803

842/050

210

842/030

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

10 -10,4

840

141

840

1 615 430 015

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

11 245 - M09

25. 25.1 25.2

25.3 26. 27.

27.1 27.2 27.3

173

840

9-10Nm

860

117

116

1 615 430 015

Zähne fetten / dents graissees

grease teeth / engrasar los dientes

1 615 430 015

174

4-5Nm

3,5mm

59 (872)

872

101

156

58 (872)

872

1 615 430 015

Zähne fetten

grease teeth

dents graissees

engrasar los dientes

1 615 430 015

129

153

119

840

119

840

1 615 430 015

872

(872)

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

166

165

53161

35 46

46 20

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

1 615 430 015

27.4 28. 28.1

28.2 28.3 28.4

28.5 28.6 28.7

171

872

171 59

36 37

99 155

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

1 615 430 015

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

162

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

1 615 430 015

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

160

124

120

155

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

1 615 430 015

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

167

103

102

840

36mm

58mm

837

62mm 25mm

Ø3,0mm

60mm

11 245 - M10

1 615 430 012

fetten

graisser

grease

engrasar

WMV-Dresden, Ersatzteilservice für Elektrowerkzeuge, Motor- und Gartengeräte

Altri manuali Bosch Martello perforatore

Bosch

Bosch 11236VS Istruzioni per il montaggio

Bosch

Bosch GBH 2-20 D Professional Manuale utente

Bosch

Bosch Professional GBH 5-40 DE Manuale utente

Bosch

Bosch 11224VSRC Istruzioni per il montaggio

Bosch

Bosch GBH Professional 2-28 DV Manuale utente

Bosch

Bosch GBH 2-24NDFR Manuale utente

Bosch

Bosch 061125A400 Manuale utente

Bosch

Bosch GBH Professional 5-38 D Manuale utente

Bosch

Bosch GBH 5-40 DCE Professional Manuale utente

Bosch

Bosch 11524 - 24V 3/4 Inch SDS-plus Rotary Hammer Istruzioni per il montaggio

Bosch

Bosch 11536VSR Istruzioni per il montaggio

Bosch

Bosch Uneo Maxx Manuale utente

Bosch

Bosch GBH 2-24 RE Professional Manuale utente

Bosch

Bosch GBH Professional 3-28 DRE Manuale utente

Bosch

Bosch 11245EVS - 2" SDS-Max Combination Hammer Istruzioni per il montaggio

Bosch

Bosch GBH Professional 2-28 DV Manuale utente

Bosch

Bosch GBH 36 V-LI Professional Manuale utente

Bosch

Bosch GBH 12-52 D Manuale utente

Bosch

Bosch GBH 2-20 D Professional Manuale utente

Bosch

Bosch GBH 18 V-LI Manuale utente

Bosch

Bosch GBH 5-38 Guida all'installazione

Bosch

Bosch GBH Professional 2-24 DSR Manuale utente

Bosch

Bosch GSH 501 Professional Manuale utente

Bosch

Bosch Professional GBH 2-26 DBR Manuale utente

Manuali Martello perforatore popolari di altre marche

Toya

Toya VOREL 81133 Manuale utente

Makita

Makita HR2470 Manuale utente

Hilti

Hilti TE 2-A22 Manuale utente

Makita

Makita HR3851 Guida rapida

Makita

Makita RH01 Manuale utente

EINHELL

EINHELL HEROCCO Manuale utente

YATO

YATO YT-82772 Manuale utente

Hilti

Hilti TE15-C Manuale utente

BorMann

BorMann BPH7000 Manuale utente

Makita

Makita DHR280 Manuale utente

Metabo HPT

Metabo HPT DH 3628DD Guida alla risoluzione dei problemi

Black & Decker

Black & Decker KD650 Manuale utente

Makita

Makita HR2010 Manuale utente

Makita

Makita HR2450X8 Manuale utente

Makita

Makita HR2020 Manuale utente

BTI

BTI Profiline BTI-BH 24 VE Manuale utente

Milwaukee

Milwaukee 5363-21 Manuale utente

Graphite

Graphite 58G509 Manuale utente
