Casa Fan FB-IR Basic Documento tecnico

Bedienungs- und Montageanleitung

Mounting and operating manual

Montage u Gebruiksaanwijzing

Instructions de montage et de service

Fernbedienung für Deckenventilatoren

Remote control for ceiling fans

Draadloze afstandsbediening voor plafondventilatoren

Télécommande pour ventilateurs de plafond

FB-IR Basic

Über die Montage- und Bedienungsanleitung

Bevor Sie das CasaFan Produkt benutzen, lesen Sie bitte diese Montage- und Bedienungsanleitung

aufmerksam durch. Bewahren Sie die Anleitung griffbereit auf. Geben Sie das CasaFan Produkt

nie ohne Montage- und Bedienungsanleitung an andere Personen weiter.

Zeichenerklärung

Gefährliche elektrische Spannung

Warnt den Benutzer vor Schäden, die durch elektrische Spannung

verursacht werden.

Achtung

Besonderer Hinweis für den Benutzer.

Beschreibung der Fernbedienung FB-IR Basic

Die CasaFan Fernbedienung FB-IR Basic dient ausschließlich zur Steuerung von Deckenventi-

latoren mit und ohne Beleuchtung. Sie ermöglicht die Auswahl von 3 Geschwindigkeitsstufen

sowie die Ein-/Ausschaltung. Eine eventuell vorhandene Beleuchtung am Ventilator kann unab-

hängig vom Betriebszustand des Motors ein- und ausgeschaltet werden.



Technische Daten: FB-IR Basic

Artikel-Nr. 85210

Nennspannung 230 Volt ~ 50 Hz

Leistung Motor max. 115 Watt

Schutzklasse I

Drehzahlstufen 3

Leistung Beleuchtung max. 300 Watt

Gewicht ca. 0,24 kg

Technische Änderungen vorbehalten.

Inhalt der Verkaufsverpackung:

FB-IR Basic

1 Handsender mit Wandhalterung

1 Empfangsteil

Batterien sind nicht Bestandteil des Lieferumfangs.

Achtung

- Die CasaFan Fernbedienung auspacken, auf Vollständigkeit und sichtbare Beschädi-

gungen prüfen.

- Verpackungsmaterial umweltbewusst entsorgen.

Montagehinweise

Achtung

CasaFan Fernbedienungen dürfen nur vom Fachmann unter Ein-

haltung der VDE 0100 installiert werden.

- Die Spannungsangabe auf dem Typenschild muss mit der vorhandenen

Netzspannung übereinstimmen. Das Hausnetz muss geerdet sein!

- Die Netzleitungen dürfen bei der Montage nicht beschädigt werden.

- Netzleitungen so führen, dass sie nicht eingeklemmt und beschädigt wer-

den können.

- Die Fernbedienung nicht in feuchter, nasser oder explosionsgefährdeter

Umgebung einsetzen.

- Nur zur Steuerung von Deckenventilatoren verwenden -

Nicht zweckentfremden!

Achtung

Stellen Sie vor Beginn der Montage sicher, dass ein eventuell vorhandener Zugschal-

ter des Deckenventilators auf höchster Stufe steht. Beschädigungen an der Elektronik des Emp-

fangsteils der Fernbedienung werden nicht von der Gewährleistung abgedeckt!

Gerät darf nur vollständig montiert betrieben werden!

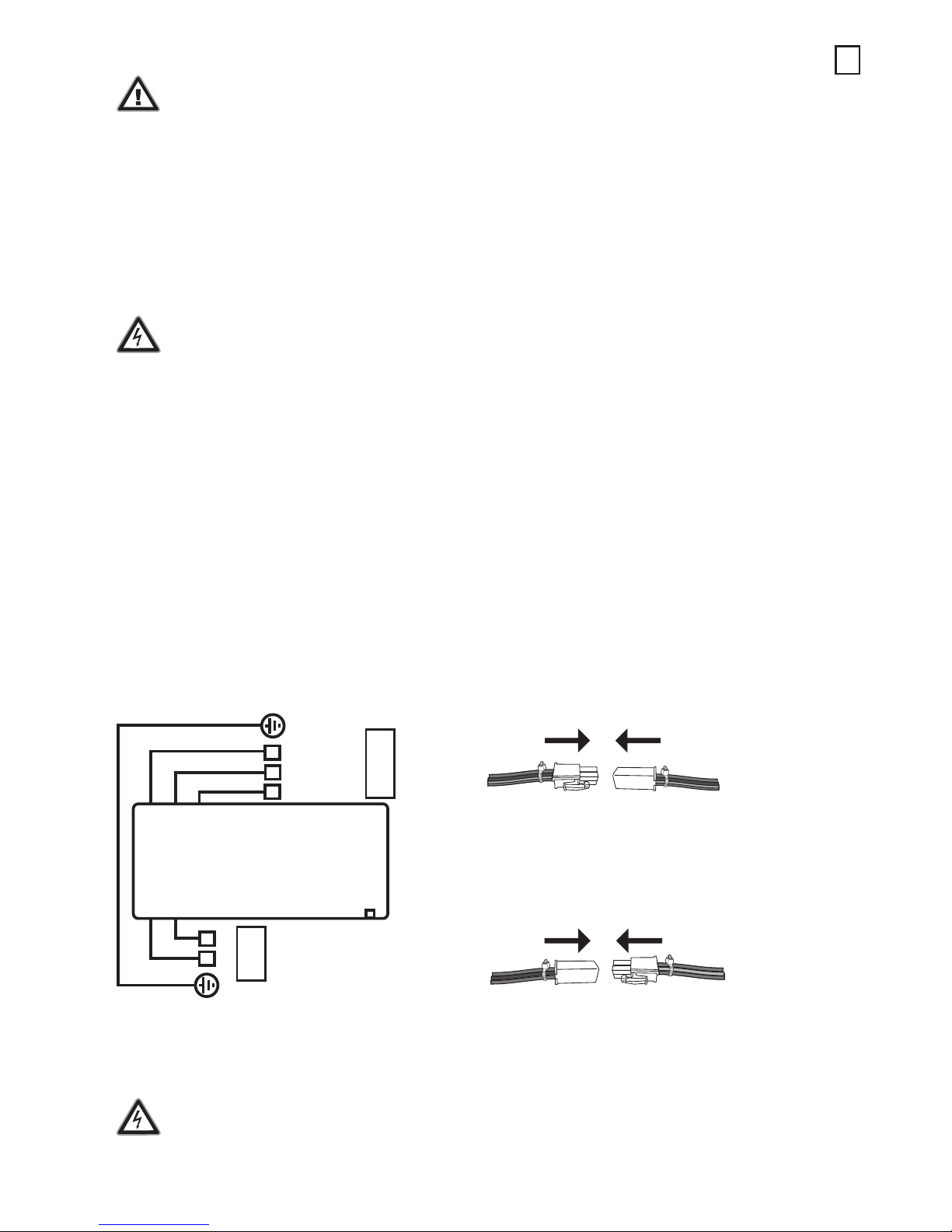

Elektrisches Schaltschema

ACHTUNG: Unbedingt die Beschriftung an der Fernbedienung beachten!

Montage

Achtung

Vor Beginn der Installation ist unbedingt die Netzspannung allpolig abzuschalten!

Gegen versehentliches Einschalten durch Dritte sichern! 3

braun

blau

braun

schwarz L (Licht)

L (Motor)

Out

1. Montieren Sie die Empfangseinheit wie in den Skizzen 1 und 2 gezeigt in die Deckenhalte-

rung. Das IR-Empfangsaug wird außerhalb des Baldachins plaziert.

2. Führen Sie den elektrischen Anschluss gem. Schema auf Seite 3 durch. Achten Sie darauf,

dass keine Leitungen eingeklemmt oder beschädigt werden!

Falls die Leitungen L-Motor und L-Leuchte am Ventilator im Lieferzustand zusammen

geklemmt sind, müssen diese VOR Anschluss der Fernbedienung getrennt werden!

3. Montieren Sie den Baldachin des Ventilators wieder an der Deckenhalterung.

Stellen Sie sicher, dass der Zugschalter Ihres Ventilators auf höchster Stufe steht.

Nach dem Einschalten der Netzspannung ist Ihr Ventilator mit der Fernbedienung betriebs-

bereit.

Bitte montieren Sie das Empfangsteil der Fernbedienung wie auf der nachfolgenden Skizze 3

schematisch dargestellt.

Nachdem der elektrische Anschluss erfolgt ist, kleben Sie das Empfangsteil mittels der beilie-

genden Selbstklebepunkte an die Decke. Ist dies nicht möglich, z.B. bei sehr grobem Rauhputz,

so muss die Empfangs-

einheit mit Kabelbin-

dern an der Decken-

montageplatte gegen

Herabfallen gesichert

werden. Legen Sie das

Kabel des IR-Auges in

das Gehäuse ein und

führen Sie es nach Au-

ßen. Stellen Sie sicher,

dass der Zugschalter

Ihres Ventilators auf

höchster Stufe steht.

Nach dem Einschal-

ten der Netzspannung

ist Ihr Ventilator mit

der Fernbedienung be-

triebsbereit.

Platzierung der Fernbedienung bei CasaFan-Ventilatoren in extraﬂacher Bauweise, z.B. FLAT,

GLASHAUS FLAT oder OFFICE FAN

Platzierung der Fernbedienung bei CasaFan Ventilatoren mit Deckenstange

Baldachin

Deckenstange

Empfangseinheit Skizze 2

Skizze 1

IR-Auge

Platzierung der Fernbedienung bei Vortice-Deckenventilatoren der NORDIK-Serie

GRUNDSÄTZLICHES

Achtung

Wenn Ihr Ventilator über einen Schalter zur Drehrichtungsänderung für Sommer- /

Winterbetrieb verfügt, so darf dieser nur bei Stillstand der Flügel (Motor AUS) umgeschaltet

werden! Bei Nichtbeachtung unterliegen Schäden am Motor und/oder der Fernbedienung nicht

der Gewährleistung.

Funktionen der Fernbedienung FB-IR Basic

Batterie Typ: 2 x AA

IR-Auge

Empfangseinheit

Baldachin

Deckenstange

Baldachin

Bei den Vortice-Deckenventilatoren

der NORDIK-Serie wird die Empfangs-

einheit nach dem elektrischen An-

schluss einfach in den oberen Balda-

chin eingelegt. Führen Sie die Leitung

für das IR-Auge nach Außen. Danach

sichern Sie bitte den Baldachin gegen

Herunterrutschen. Ihr Ventilator mit

Fernbedienung ist nun betriebsbereit.

Motorstufen: Taste low - niedrige Geschwindigkeit

Taste med - mittlere Geschwindigkeit

Taste hi - hohe Geschwindigkeit

Taste off - Motor aus

Beleuchtung: Taste Light on - Licht EIN

Taste Light off - Licht AUS

About this operating instructions

Before using the CasaFan fan, read the operating instructions carefully. Keep the operating instruc-

tions within reach. Never pass the fan onto another person without the operating instructions.

Explanation of symbols:

Dangerous electric voltage

Warn the user of the dangers caused by electricity.

Careful

Particular note for the user.

Describing the remote control FB-IR Basic

The CasaFan remote control FB-IR Basic is developed exclusively for controlling ceiling fans

with and without light kits. The motor can be switched between 3 speeds and off. If present, a

light kit could be switched independantly from motor function on and off.



Technical data: FB-IR Basic

Code 85210

Mains voltage 230 Volt ~ 50 Hz

Motor max power 115 Watt

Protection class I

No. of speeds 3

Power light kit max. 300 Watt

Weight app. 0,24 kg

Subject to change without notice

Content of packing box:

FB-IR Basic

1 Transmitter with holder

1 receiver

Batteries are not included.

Caution

- Unpack the CasaFan fan, check if everything is contained and for signs of damage.

- Keep the packing out of reach of children and take the environment into account

when disposing.

Installation advice

Caution

According to VDE 0100 rule this device should only be installed by a qualiﬁed

technician.

- The voltage details on the nameplate are obliged to be conform with the available

mains voltage. The building mains must be earthed!

- Do not damage the wires during the installation.

- The handling of the AC power line should ensure that it can not be damaged or

pinched.

- Do not use this remote control in humid or wet rooms or rooms in danger of ﬁre or

explosion.

- Only for use with ceiling fans -

Do not divert from its intended use!

Caution

The pull chain switch of your fan must be set on highest speed. Damages as result of

disregarding this rule are not covered by any warrenty!

Only operate the unit when completely assembled!

Electric wiring diagramm

brown

blue

brown

black

CAUTION: Please follow the printing on the receiver!

L (light)

L (motor)

Installation

Caution

- Disconnect the electricity before working on the electrics.

Prevent an accident switch on through a third party!

Out

Positioning the remote control at fans with downrod

1. Place the receiver as shown in sketch 1 and 2 into the mounting bracket. Bring the inf-

rared sensor outside the canopy without damaging the wires.

2. Make the electrical connection to your fan as per wiring diagram on page 7. The handling

of the AC power line should ensure that it can not be damaged or pinched!

If the live to motor (L-motor) and live fan light (L-light) of your ceiling fan are con-

nected combined, they must be separated BEFORE installing your remote control receiver.

3. Install the canopy on the monting bracket.

The pull chain switch of your ceiling fan must be set on highest speed.

After setting the mains supply back on your ceiling fan with the remote control it is ready

to be used.

canopy

downrod

receiver sketch 2

sketch 1

Please install the receiver of your remote control as shown schematically in sketch 3.

After the electrical connection has been set up, use the self-adhesive stickers to attach the re-

ceiver onto the ceiling. If this is not possible, i.e. due to a rendering coat, cable straps need to

be used for the mounting plate to assure that the receiver can not crash off the ceiling. Bring the

infrared receiver eye out-

side the housing without

damaging the wires. The

pull chain switch of

your ceiling fan must be

set on highest speed.

After setting the mains

supply back on your cei-

ling fan with the remote

control it is ready to be

used.

Positioning the remote control at CasaFan low proﬁle fans as i.e. FLAT, GLASHAUS FLAT or

OFFICE FAN

IR sensor

Positioning the remote control at

Vortice ceiling fans of the NORDIK Series

receiver

canopy

downrod

canopy

For ceiling fans of Vortices NORDIK

Series simply put the receiver into

the upper canopy. Bring the infrared

sensor outside the canopy without

damaging the wires. Please secure

the canopy against sliding down-

wards. Your ceiling fan with remote

control is ready to be used.

Battery Type: 2 x AA

STRICTLY

Caution

If your ceiling fan has a reverse function by slide switch, only reverse the fan while not

in operation (motor OFF)! In case of nonobservance damages on the motor and/or the receiver

they are not covered by the warranty.

Functions of the remote control FB-IR Basic

Motor speeds: button 1 - lowest fan speed

button 2 - medium fan speed

button 3 - highest fan speed

button

0 - motor off

Light kit:

button

- Light on/off

Infrared

sensor

Over de gebruiksaanwijzing:

Lees deze gebruiksaanwijzing zorgvuldig door, alvorens de fstandsbediening in gebruik te nemen.

Bewaar deze gebruiksaanwijzing tevens op een handige plek. Geef de ventilator nooit zonder de

gebruiksaanwijzing aan anderen.

Verklaring van de gebruikte symbolen:

Gevaarlijke elektrische spanning

Waarschuwt de gebruiker voor schades, die het gevolg zijn van elektrische span-

ning. Opgelet: aandachtspunt voor de gebruiker.

Let op!

Beschrijving van de draadloze afstandsbediening voor plafondventilatoren CasaFan-Powerboat

De CasaFan FB-IR Basic afstandsbediening is uitsluitend bedoeld voor de bediening van pla-

fondventilatoren met of zonder verlichting. De afstandsbediening heeft drie snelheden, als-

mede een aan- en uitschakeloptie - onafhankelijk van de werking van de motor.



Technische gegevens: FB-IR Basic

Artikel-Nr. 85210

Nominale spanning: 230 Volt ~ 50 Hz

Vermogen max. 115 Watt

Beschermingsklasse: I

Toerentalniveaus: 3

Vermogen verlichting max. 300 Watt

Weight (kg): ca. 0,24 kg

Inhoud van de verpakking:

FB-IR Basic

1 Handzender met muurhouder

1 Ontvanger

Bij dit product worden geen batterijen geleverd.

Achtung

- Pak de CasaFan-afstandsbediening uit en controleer aan de hand van de afbeelding of

alles compleet is en kijk alles na op zichtbare beschadigingen.

- Voer het verpakkingsmateriaal op een milieuvriendelijke manier af en zorg dat het

voor kinderen onbereikbaar is.

Indice

Lingue:

Altri manuali Casa Fan Fan

Casa Fan

Casa Fan SPEED 40 Documento tecnico

Casa Fan

Casa Fan AIROS ECO SILENT Documento tecnico

Casa Fan

Casa Fan Greyhound TV36 II Documento tecnico

Casa Fan

Casa Fan Eco Genuino 122 Documento tecnico

Casa Fan

Casa Fan ECO AVIATOS 132 Documento tecnico

Casa Fan

Casa Fan Eco Revolution Documento tecnico

Casa Fan

Casa Fan SafeLine GreyHound TV 36-SL Documento tecnico

Casa Fan

Casa Fan Airos Cool Documento tecnico

Casa Fan

Casa Fan HIGHSTREAM DF800 Eco Documento tecnico

Casa Fan

Casa Fan SafeLine WM3 Eco Wall Documento tecnico

Casa Fan

Casa Fan SafeLine DESK2PROTECT Documento tecnico

Casa Fan

Casa Fan Eco Pallas Documento tecnico

Casa Fan

Casa Fan AERODYNAMIX ECO Documento tecnico

Casa Fan

Casa Fan CLASSIC FLAT-III 132 Documento tecnico

Casa Fan

Casa Fan SPEED2PROTECT 304509 Documento tecnico

Casa Fan

Casa Fan TITANIUM 105 Documento tecnico

Casa Fan

Casa Fan Eco NEO III 103 Documento tecnico

Casa Fan

Casa Fan Auros Cool Documento tecnico

Casa Fan

Casa Fan Eco Plano II 112 Documento tecnico

Casa Fan

Casa Fan Eco Genuino-L Documento tecnico

Casa Fan

Casa Fan Eco Regento Documento tecnico

Casa Fan

Casa Fan ECO GAMMA 103 Documento tecnico

Casa Fan

Casa Fan Eco Talos BN-NB Documento tecnico

Casa Fan

Casa Fan ECO PLANO II Documento tecnico

Manuali Fan popolari di altre marche

ELTA FANS

ELTA FANS H03VV-F Manuale utente

Hunter

Hunter 20714 Manuale di istruzioni

Emerson

Emerson CARRERA VERANDA CF542ORB00 Manuale utente

Hunter

Hunter Caraway Manuale di istruzioni

Panasonic

Panasonic FV-15NLFS1 Manuale utente

Kompernass

Kompernass KH 1150 Manuale utente

VES

VES FALA100/12V/TR Manuale utente

Vertiv

Vertiv Liebert DCD Manuale utente

Westinghouse

Westinghouse GFP Series Manuale utente

Venmar

Venmar KUBIX HRV PLUS Series Manuale utente

Maico

Maico ECR 31 Manuale utente

Sonnenkonig

Sonnenkonig Dinky Manuale utente

S&P

S&P ECOWATT HXBR Manuale utente

Wider

Wider IMP03369BH Manuale utente

Panasonic

Panasonic F-60DHN Manuale utente

Hinkley

Hinkley HIGHLAND Manuale utente

Broan

Broan 766BN Manuale utente

Premium

Premium PFS16022 Istruzioni per il montaggio
