Casa Fan SV40-SM Documento tecnico

SATIN METAL BREEZE

SV40-SM

DMontage- und Bedienungs-

anleitung 6 - 8 GB Mounting and operating

manual 9 - 11

FInstructions de montage et de

service 12 -

14 IIstruzioni per il montaggio

e l´uso 15 -

E Manual de instrucciones 18 -

20 P Instruções de utilização 21 -

DK Betjeningsvejledningen 24 -

26 S Bruksanvisningen 27 -

N Bruksanvisningen 30 -

32 SF Käyttöohje 33 -

EST Kasutusjuhend 36 -

SK Návod na použitie 42 -

CZ Návod k obsluze 48 -

NL Gebruiksaanwijzing 54 -

SLO Navodila za uporabo 39 -

PL Instrukcja obsługi 45 -

H Kezelési útmutató 51 -

NL Gebruiksaanwijzing 54 -

RUS Руководство по

эксплуатации и сборке

57 -

Bei der Benutzung von elektrischen Geräten sind immer

grundsätzliche Sicherheitsmaßnahmen zu befolgen!

1. Immer grundsätzliche Sicherheitsmaßnahmen beachten.

2. Lesen Sie die Anleitung sorgfältig bevor Sie das Gerät benutzen.

3. Bewahren Sie die Gebrauchsanweisung an einem geeigneten Ort in

der Nähe des Gerätes auf. Händigen Sie die Gebrauchsanleitung bei der

Weitergabe des Gerätes an Dritte ebenfalls mit aus.

4. Zum Schutz vor einem elektrischen Schlag darf ein elektrisches Gerät

niemals in Wasser oder eine andere Flüssigkeit eingetaucht werden.

5. Jedes elektrische Gerät nur für den vorgesehenen Zweck benutzen.

6. Ein Gerät nur mit der auf seinem Geräteschild angegebenen Span-

nung betreiben.

7. Schalten Sie das Gerät immer aus, bevor Sie den Stecker ziehen.

8. Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose. Grei-

fen Sie beim herausziehen den Stecker und nicht das Kabel.

9. Schalten Sie das Gerät aus und ziehen Sie den Stecker, wenn das

Gerät nicht in Betrieb ist oder vor dem Säubern.

10. Verdrehen oder ziehen Sie nicht an dem Kabel, da dies die Isolie-

rung schwächen und zum Reißen der Isolierung führen kann.

11. Dieses Gerät nicht im Freien benutzen.

12. Benutzen Sie kein Verlängerungskabel, das nicht von der Behörde

oder einem qualiﬁzierten Techniker getestet ist.

13. Wenn ein Gerät von Kindern oder älteren Menschen oder in deren

Nähe betrieben wird, ist eine sorgfältige Überwachung erforderlich.

14. Betreiben Sie Ihr Gerät immer auf einer geeigneten, ebenen und

trockenen Fläche.

15. Benutzen Sie ein Gerät nicht an Stellen, wo es ins Wasser fallen

oder hineingestoßen werden kann. Niemals nach einem Gerät greifen,

ORIGINAL-BEDIENUNGSANLEITUNG

das ins Wasser gefallen ist. Schalten Sie sofort die Netzsicherung aus

und ziehen Sie den Stecker.

16. Das Kabel immer so verlegen, dass es keine Gefahr darstellen kann.

Verhindern Sie, dass das Kabel mit heißen Oberﬂächen in Kontakt

kommt.

17. Versuchen Sie niemals, einen Gegenstand durch das Gitter zu ste-

cken, wenn der Ventilator in Betrieb ist.

18. Ziehen Sie immer den Stecker, wenn Sie den Ventilator von einer

Stelle an eine andere stellen.

19. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von

Personen mit verringerten physischen, sensorischen oder mentalen Fä-

higkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn

sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes

unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

20. Kinder dürfen nicht mit dem Gerät spielen.

21. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne

Beaufsichtigung durchgeführt werden.

22. Wenn die Anschlußleitung dieses Gerätes beschädigt wird, muß

sie durch den Hersteller oder seinem Kundendienst oder eine ähnliche

qualiﬁzierte Person ersetzt werden, um Gefährdungen zu vermeiden.

23. Nur Außenﬂächen des Ventilators reinigen. Ventilator zum Reinigen

nicht auseinander bauen. Ventilatorgitter zum Reinigen nicht entfer-

nen.

24. Betreiben Sie dieses Gerät niemals in Anwesenheit explosiver oder

entzündlicher Gase.

Aufbau des Standventilators:

1. Logoplatte 2. Schutzgitter (vorne), 3. Halteklemme, 4. Flügel-

rad, 5. Schutzgitter (hinten), 6. Schwenkknopf, 7. Netzleitung mit

Stecker, 8. Feststellschraube Höhenverstellung, 9. Stange Höhenver-

stellung, 10. Abdeckung Standfuß, 11. Zentralschraube Standfuß

Ihr Ventilator arbeitet mit 230V~50Hz Wechselstrom.

1. Zum Einschalten des Schwenkbetriebes (Oszillation) Ihres Ventila-

tors müssen Sie den „Kontrollknopf für Schwenkbetrieb“ drücken. Zum

Ausschalten des Schwenkbetriebes müssen Sie den „Kontrollknopf für

Schwenkbetrieb“ herausziehen.

2. Um den Luftstrom nach oben zu leiten, müssen Sie den Winkelein-

stellknopf lösen, den gewünschten Winkel einstellen und dann den

Winkeleinstellknopf fest zudrehen.

3. Zur Einstellung der Höhe des Ventilators müssen Sie die Höhenver-

stellschraube lösen, den Ventilator vorsichtig nach oben ziehen und

dann die Höhenverstellschraube wieder fest zudrehen.

SICHERHEITSHINWEISE FÜR DIE MONTAGE

1. Drehen Sie die Abdeckschraube im Uhrzeigersinn heraus und die

Schaufelschraube gegen den Uhrzeigersinn, um beide zu entfernen.

2. Bringen Sie das hintere Gitter in der richtigen Stellung mit dem Griff

nach oben an.

3. Schrauben Sie die Gitterschraube richtig fest, um das hintere Gitter

zu befestigen.

4. Stecken Sie die Schaufel auf die Welle, bis diese den Haltebolzen

erreicht.

5. Schrauben Sie die Schaufelschraube gegen den Uhrzeigersinn auf die

Motorwelle, um die Schaufel zu sichern.

6. Stecken Sie den Gitterring über beide Ventilatorgitter und ziehen Sie

die Befestigungsschraube und -mutter für den Gitterring fest an.

7. Der Stecker darf während der Montage nicht in eine Steckdose einge-

steckt sein.

Der Schalldruckpegel ist kleiner als 70dB(A).

Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die

Sammelstellen der Gemeinde.

Fragen Sie ihre Gemeindeverwaltung nach den Standorten der Sam-

melstellen.

Wenn elektrische Geräte unkontrolliert entsorgt werden, können

während der Verwitterung gefährliche Stoffe ins Grundwasser und

damit in die Nahrungskette gelangen, oder die Flora und Fauna auf

Jahre vergiftet werden.

Wenn Sie das Gerät durch ein neues ersetzen, ist der Verkäufer ge-

setzlich verpﬂichtet, das alte mindestens kostenlos zur Entsorgung

entgegenzunehmen.

Über diese Bedienungsanweisung

Bevor Sie den CasaFan Ventilator benutzen, lesen Sie bitte die Bedie-

nungsanweisung aufmerksam durch. Bewahren Sie die Bedienungsan-

weisung griffbereit auf. Geben Sie den CasaFan Ventilator nie ohne

Bedienungsanweisung an andere Personen weiter.

Zeichenerklärung:

Gefährliche elektrische Spannung Achtung

Warnt den Benutzer vor Schäden, die durch

elektrische Spannung verursacht werden

Besonderer Hinweis für

den Benutzer.



Achtung! Gerät darf nur vollständig montiert betrieben werden!

- Verpackungsmaterial umweltbewusst und nicht für Kinder zugänglich

entsorgen.

Beschreibung des CasaFan Ventilator

Der Ventilator dient zur Umwälzung der Raumluft. Der Einsatz in

Maschinen, ungeschützt im Freien, in Garagen sowie in feuchten,

nassen, feuer- und explosionsgefährdeten Räumen ist nicht gestattet.

Alle Geräte sind mit einer Oszillation ausgestattet. Diese kann auch,

wenn der Ventilator in Betrieb ist bzw. das Flügelrad läuft, ein-/

ausgeschaltet werden. Die Oszillation ist mit einer Rutschkupplung

versehen.

Technische Daten:

Satin Metal Breeze SV40-SM

Spannung: 230 V ~ / 50 Hz

Leistung: 60 W

Schutzklasse: I / IPX0

Anzahl der Stu-

fen:

Maße Ø x H

(mm)

450 x 1390

Gewicht (kg): 7,4

1. Vorderes Gitter

2. Flügelrad

3. Gitterschraube (2x)

4. Hinteres Gitter

5. Motoreinheit

6. Stange

7. Schraube (4x)

8./9. Sockel

10. Scheibe

11. Sockelschraube

12. Netzkabel

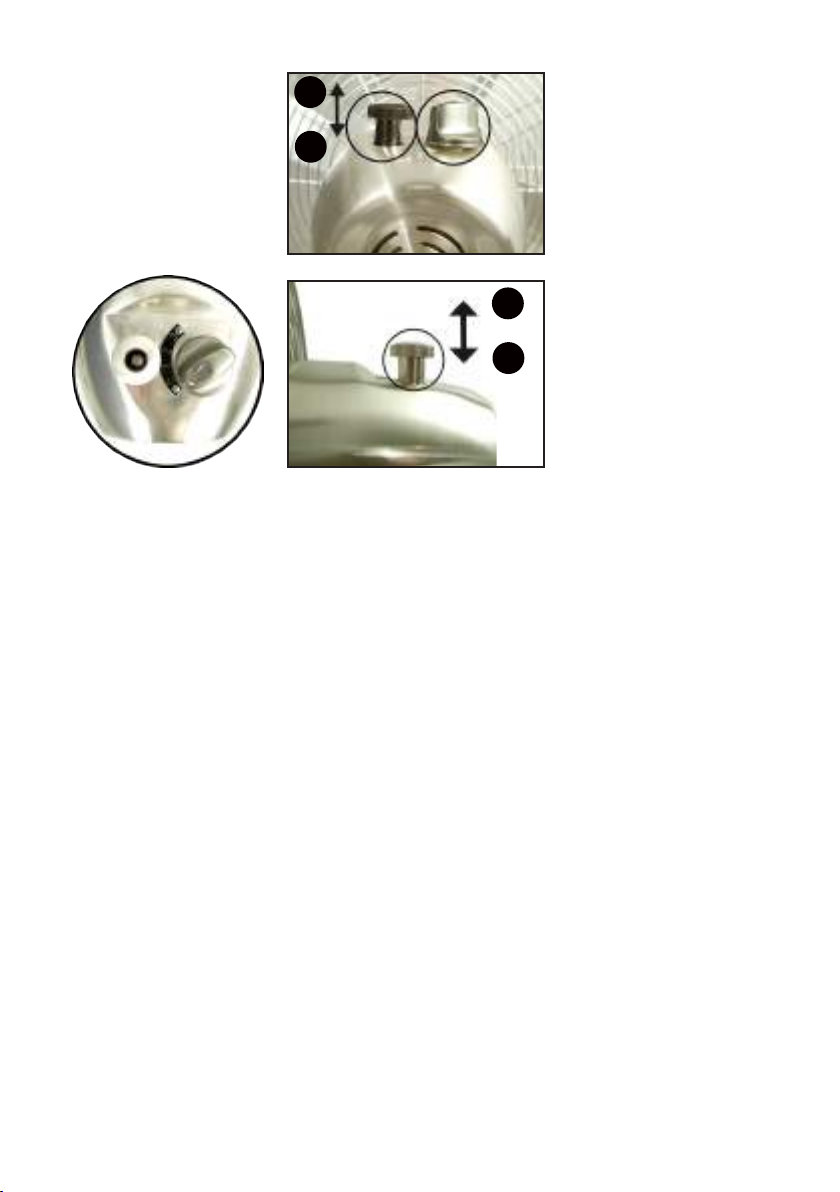

13. Oszillation AUS

14. Oszillation EIN

15. Schraube m. Mutter (1x)

ﬁg. 9

115

ﬁg. 1 ﬁg. 2

ﬁg. 3 ﬁg. 4

ﬁg. 5 ﬁg. 6

ﬁg. 7 ﬁg. 8

13 ﬁg. 9
