CONEN SCETADWB Manuale utente

ASSEMBLY INSTRUCTION

Adjustable mobile stand

for 70 - 120" display

Conen Produkte GmbH | Conenstr. 4 | 54497 Morbach-Gonzerath | Germany | +49 6533 75 100 I www.conenmounts.com

CONEN/01/2020

SCETADWB

F F

2 x

I J K

8 x

8 x M8 x 75

Lenshead Allen

screw with ﬂange

4 x M8 x 40

Countersunk

Center column

Adjustable feet

Adapterplate

Remote control

Adapter

Display holder

Hook arms

Power cable

8 x M8

self-locking nut

1 x

Adhesive strip

4 x M8 x 16 4 x M6 x 16

Lenshead Allen screw with ﬂange

Depending on the display

8 x M8 x 10

Lenshead Allen

screw with ﬂange

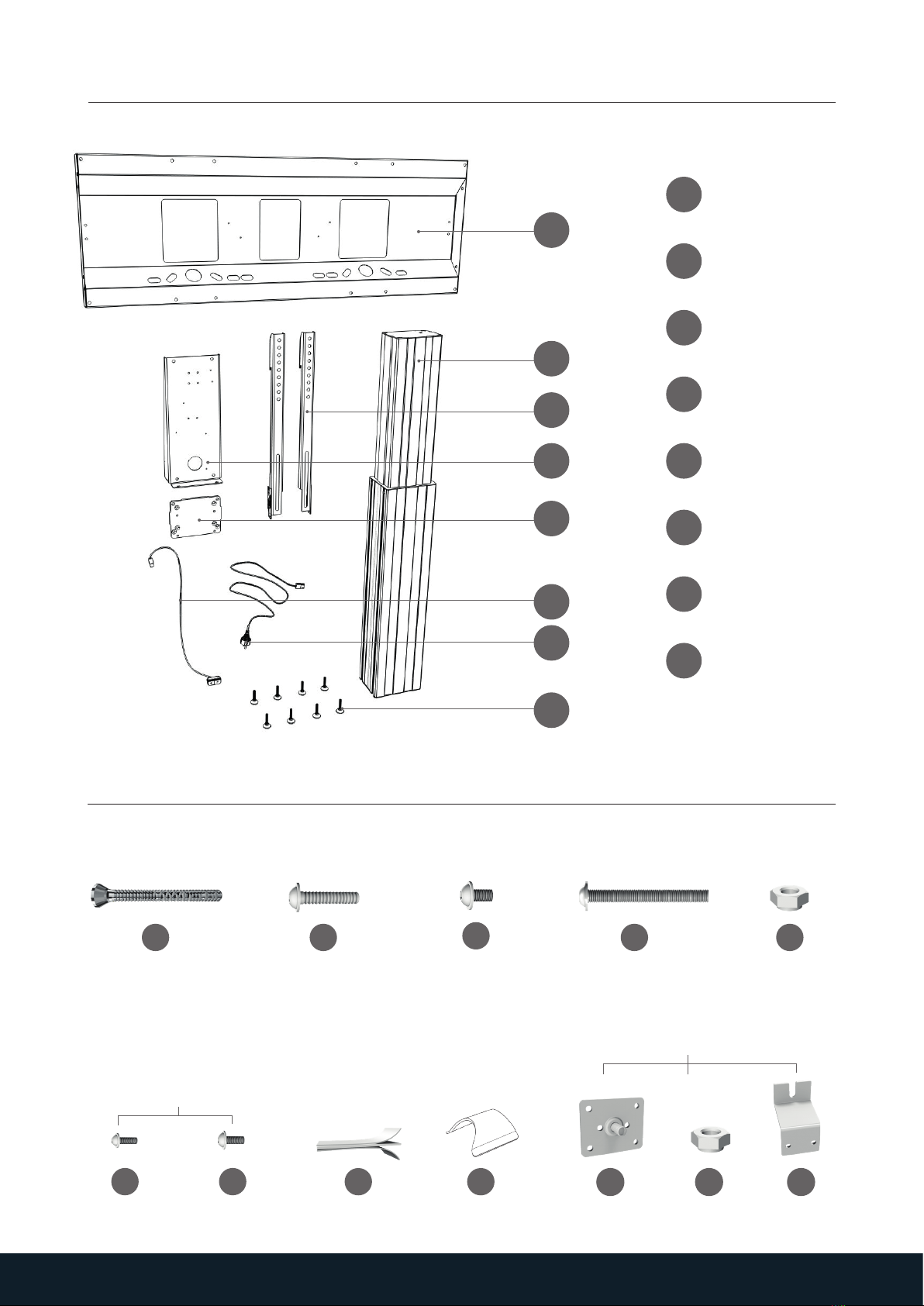

PACKAGE CONTENTS

6 x

Cable clamp

4 x M8 x 40

Lenshead Allen

screw with ﬂange

4 x

Sliding block

4 x M8

Self-locking nut 4 x

Z-Bracket

For wall mounting

Conen Produkte GmbH | Conenstr. 4 | 54497 Morbach-Gonzerath | Germany | +49 6533 75 100 I www.conenmounts.com

1 2

3 4

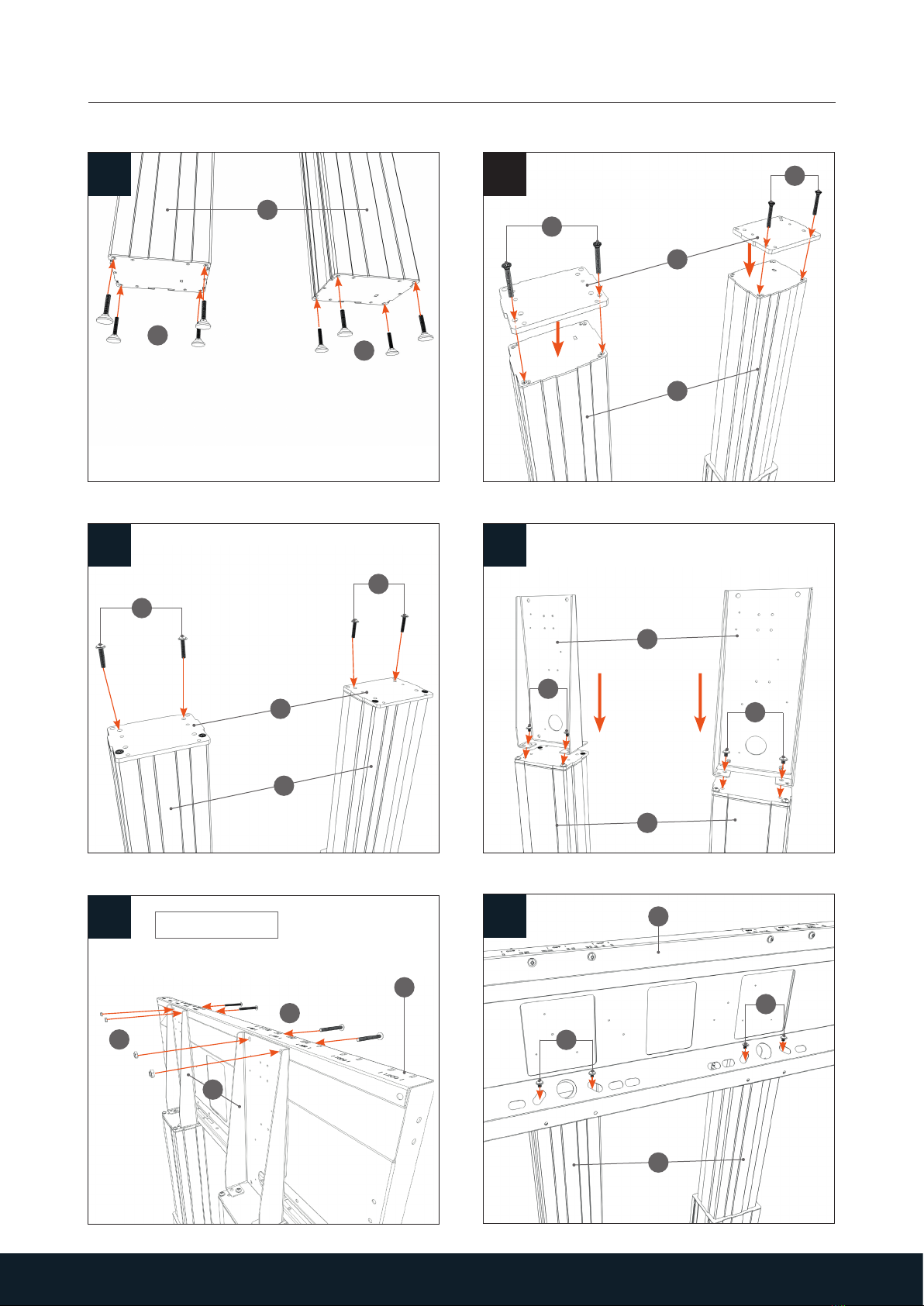

Do not tighten!

MOUNTING INSTRUCTIONS

Conen Produkte GmbH | Conenstr. 4 | 54497 Morbach-Gonzerath | Germany | +49 6533 75 100 I www.conenmounts.com

78.1

8.2

9.1 9.2

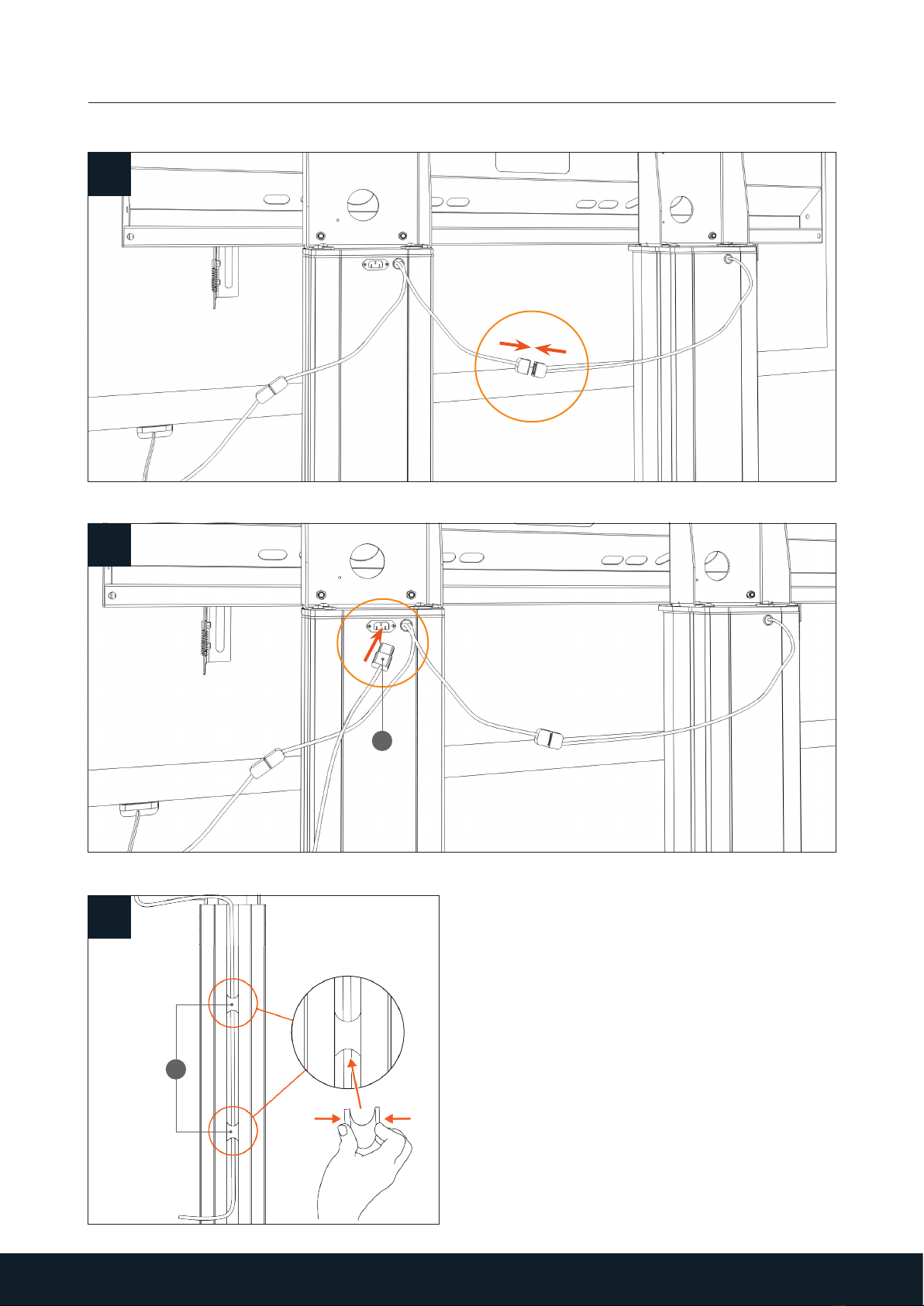

Pull tight!

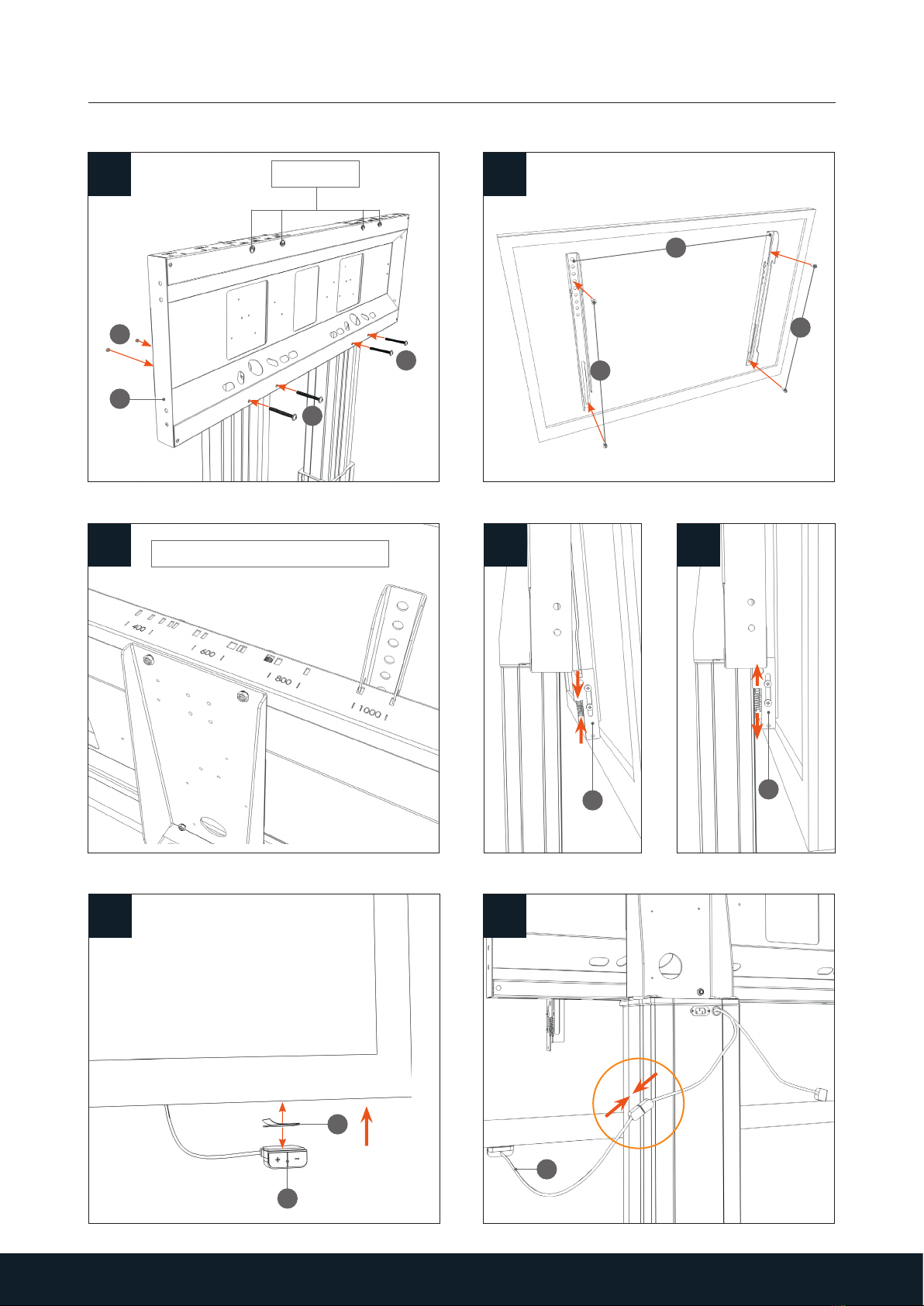

Choose the horizontal VESA-dimension

MOUNTING INSTRUCTIONS

Conen Produkte GmbH | Conenstr. 4 | 54497 Morbach-Gonzerath | Germany | +49 6533 75 100 I www.conenmounts.com

MOUNTING INSTRUCTIONS

Conen Produkte GmbH | Conenstr. 4 | 54497 Morbach-Gonzerath | Germany | +49 6533 75 100 I www.conenmounts.com

10 11

12 13

16 17

18 19

K I

MOUNTING INSTRUCTIONS

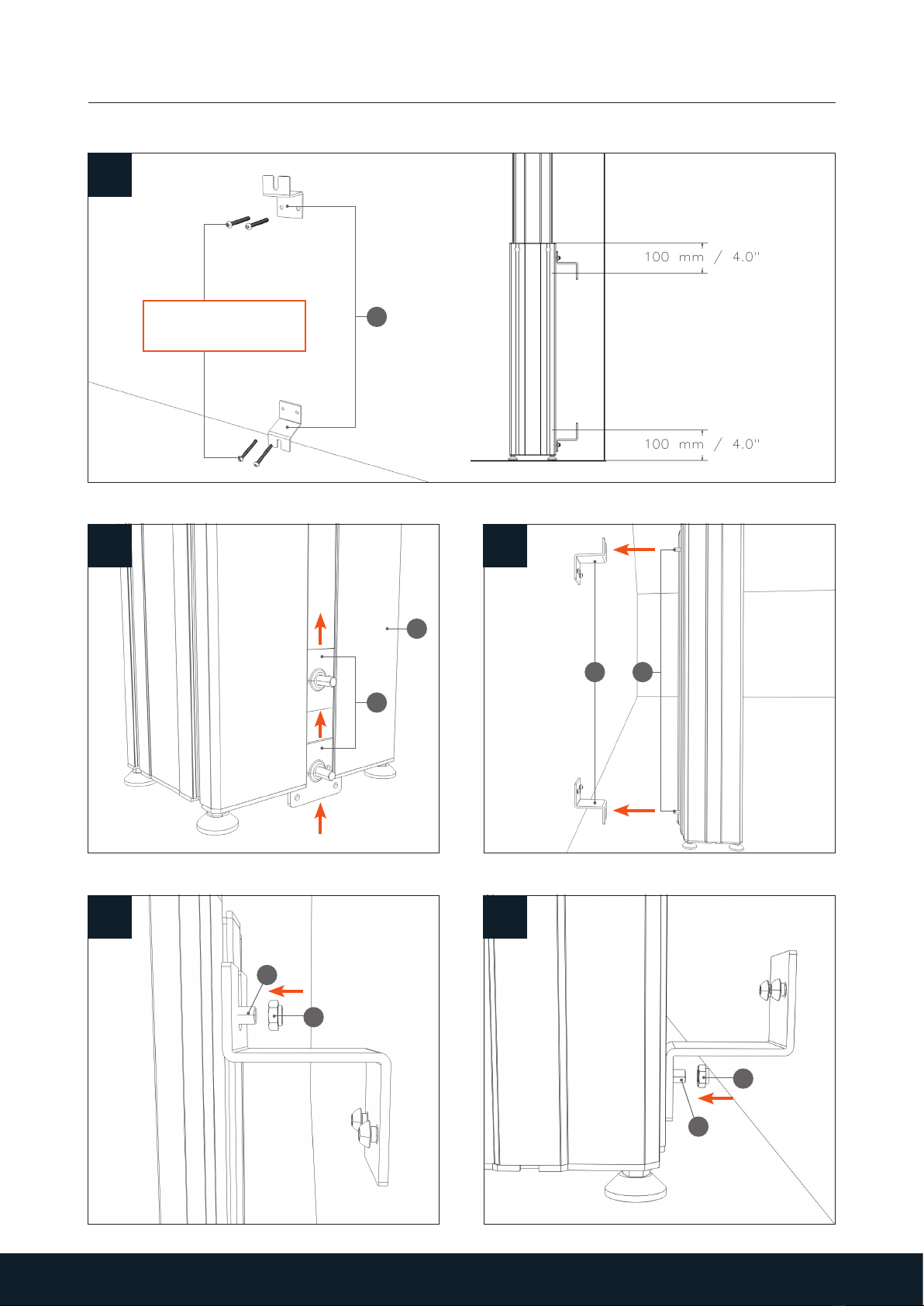

Wall mounting

material not inclusive

Conen Produkte GmbH | Conenstr. 4 | 54497 Morbach-Gonzerath | Germany | +49 6533 75 100 I www.conenmounts.com

MOUNTING INSTRUCTIONS

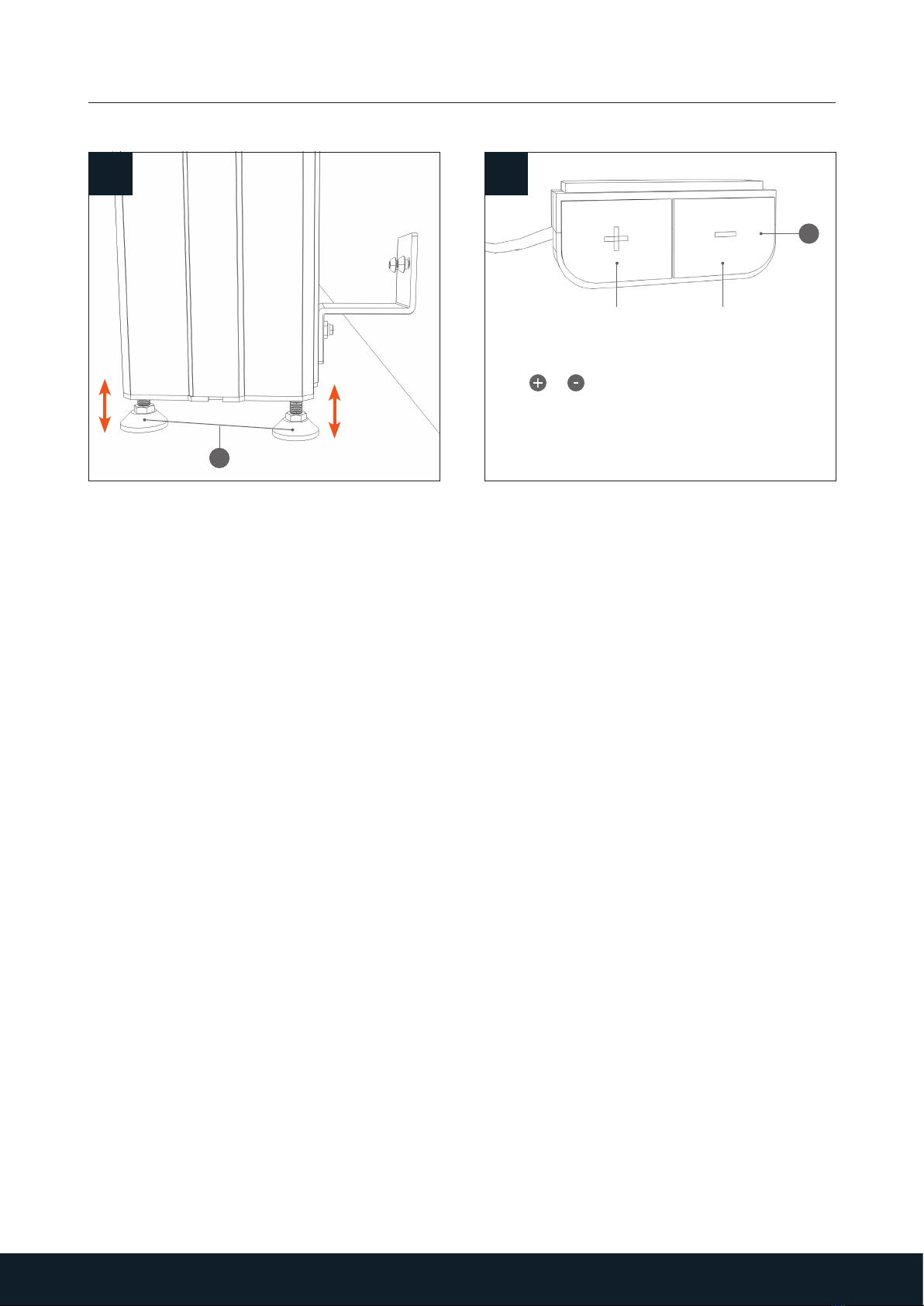

Align by turning

To adjust the height, keep pressed down the but-

ton or on the control unit.

Relasing the button will immediately stop the

movement. In case of emergency, just unhand the

control unit (deadman switch).

Up Down
