Cornelius UC-20 Guida all'installazione

IMI CORNELIUS INC.

One Cornelius Place

Anoka, MN. 55303--6234

Telephone 1-800-238-3600

Facsimile 1-800-258-0255

www.cornelius.com

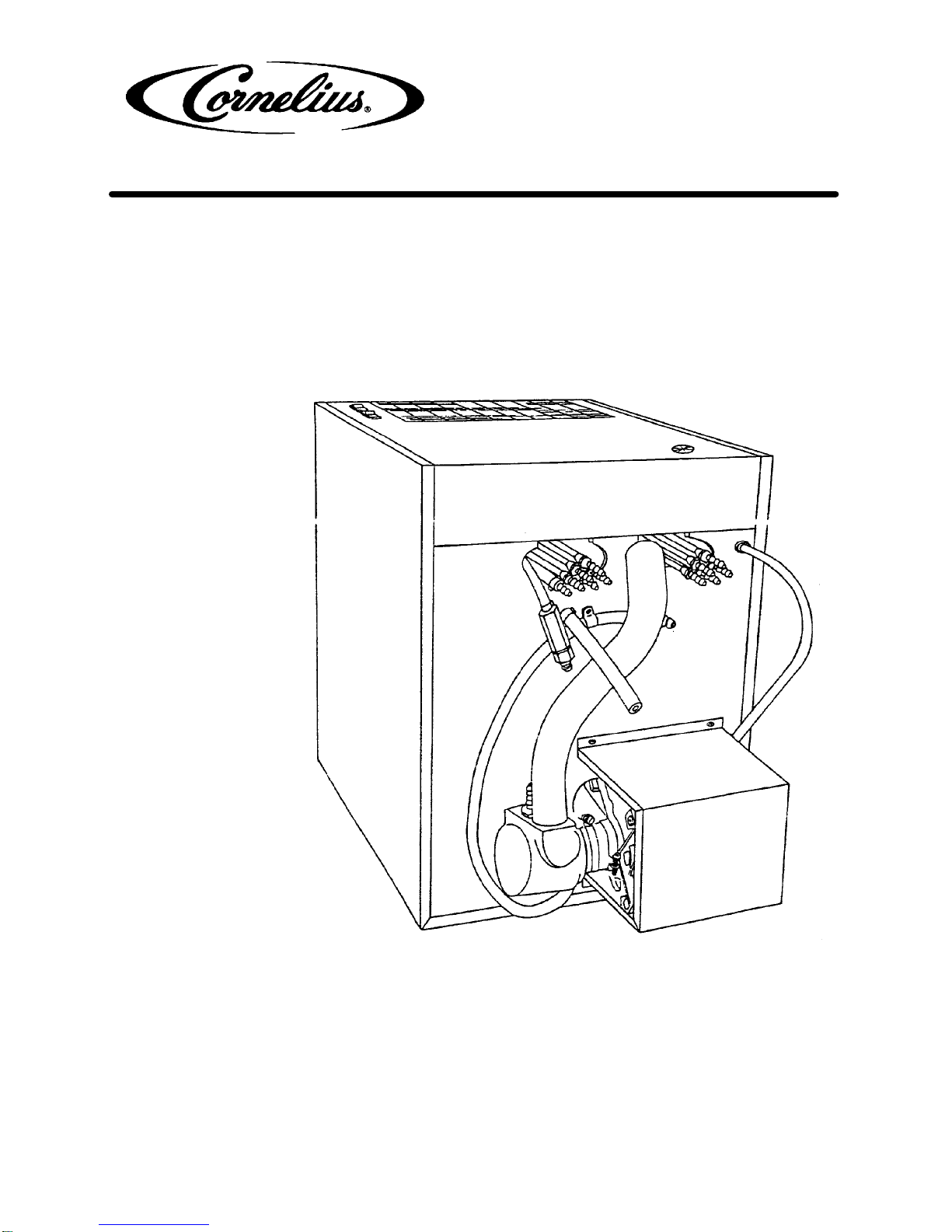

ILLUSTRATED PARTS LIST

UC-20 POST-MIX DISPENSER

MODEL NO.

Manual Part No. 569030053

9-14-2001 Rev; 12-10-01

ãIMI Cornelius Co., 2001

UC-20 1of3

Rev A

IMI CORNELIUS INC.

One Cornelius Place

Anoka, MN. 55303--6234

Telephone 1-800-238-3600

Facsimile 1-800-258-0255

www.cornelius.com

ILLUSTRATED PARTS LIST

UC-20 POST-MIX DISPENSER

FIGURE 1. GENERAL ASSEMBLY

Manual Part No. 569030053

9-14-2001 Rev; 12-10-01

ãIMI Cornelius Co., 2001 UC-20

2of3

Rev A

IMI CORNELIUS INC.

One Cornelius Place

Anoka, MN. 55303--6234

Telephone 1-800-238-3600

Facsimile 1-800-258-0255

www.cornelius.com

ILLUSTRATED PARTS LIST

UC-20 POST-MIX DISPENSER

Item

No. Part No. Name

1710160390 Grille Gray

2400284 Screw No. 6 By 5/8” PH

3550195 Grommet Strip

4Item Not Used

5400288 Screw MA No. 6-32 x 1/4” TAPR

6Item Not Used

7710160267 Bracket RH Condenser Support

8550088 Cond Coil

9230509 Shroud Fan

10 350017 Blade Fan

11 350095 Motor Fan 120V 60HZ

350096 Motor Fan 230V 50/60HZ

710160431 Motor Asy 120V 60HZ

12 230113 Brkt, Mtr Fan

13 320389000 Bushing Snap

14 230280 Box Elec

15 560006961 Cabinet

16 710160252 Cover Box Elec

17 186074001 Control Ice Bank

18 350137 Receptacle Single

19 186564000 Strain Relief

20 710640023 Cord Serv

21 260969 Kit Comp 1/3HP 120V 60HZ

260967 Kit Comp 1/3HP 230V 50HZ

260972 Comp 1/3HP 240V 60HZ

350148 Relay 1/3HP 120V 60HZ

350151 Relay 1/3HP 230V 50HZ

350152 Relay 1/3HP 220V 60HZ

350108 Overld 1/3HP 115V 60HZ

350106 Overld 1/3HP 230V 50HZ

350107 Overld,1/3HP 220V 60HZ

22 398034400 Pin Hitch

23 20223010 Washer Ft .489 I.D.

24 189723000 Grommet Compr

Item

No. Part No. Name

25 350158 Sleeve Compressor

26 550035 Bushing

27 260151 Evap Coil Assy

28 400105 Fitg Drain 1/4-Barb

29 31525012 O-Ring .301 I.D.

30 400171 Nut Hex 3/8-24

31 30020000 Clamp

32 89053 Tube PVC .250 I.D. (Sold by the

Foot)

33 400245 Nut Pack 1/2-20

34 398033002 O-Ring .239 I.D.

35 400037 Fitg 1/4-Barb x 1/2-20

36 230041 Brkt, Mtr Agit

37 230304 Heat Sink

38 350082 Motor Agit 120V 60HZ

350083 Motor Agit 230V 50HZ

39 400411 Gasket

40 350007M Blade Agitator 120V 60HZ

350008 Blade Agitator 230V 50HZ

41 186610000 Pin Sprg

42 260222 Coil Syr Asy No. 1

260223 Coil Syr Asy No. 2

260224 Coil Syr Asy No. 3

260225 Coil Syr Asy No. 4

43 400244 Nut Pack 7/16-20

44 31525002 O-Ring .176 I.D.

45 77080101 Fitg 1/4-Barb x 7/16-20

46 260196 Coil Carb Wtr Asy

Compressor Kits include Compressor,

Relay, Overload, Grommets and Sleeves

Manual Part No. 569030053

9-14-2001 Rev; 12-10--01

ãIMI Cornelius Co., 2001

UC-20 3of3

Rev A
