D-Box KINEHUB Manuale utente
914-0061-A

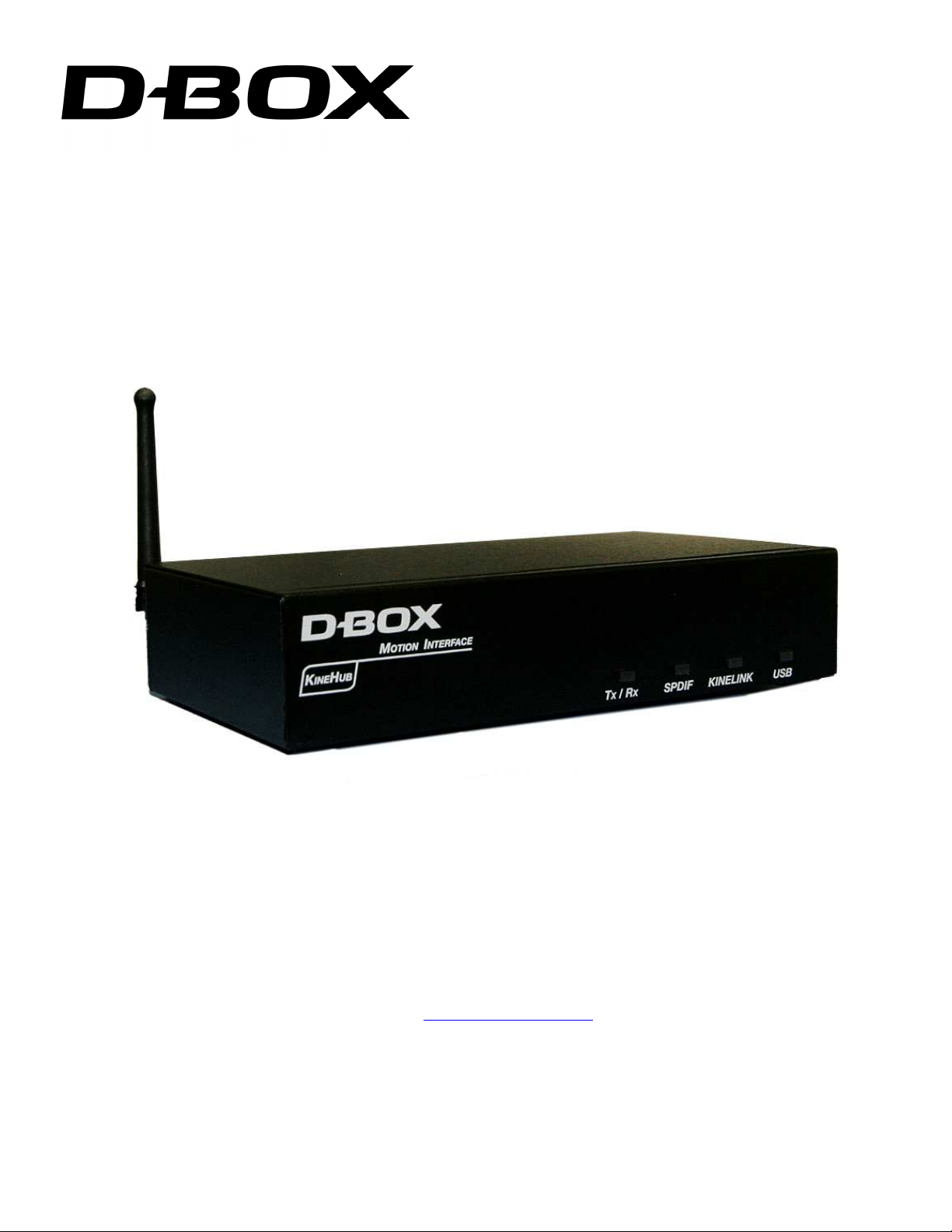

KINEHUB
USER GUIDE
Technical Support : 1-888-442- 269 ext. 264
Fax : 450-442- 2 0
E-mail : techsupport@d-box.com
Visit us at : www.d-box.com
2
TABLE OF CONTENTS
Important Safety Instructions
Introduction 4
Connectors and Indicators 4
How to connect the KINEHUB 5
LED description 6
FAQ 6
WARNING: DO NOT USE ANY ATTACHMENTS THAT ARE NOT RECOMMENDED BY THE
MANUFACTURER, AS THEY MAY CAUSE DAMAGE OR MALFUNCTIONS.
3
IMPORTANT SAFETY INSTRUCTIONS
1. Read these instructions.
2. Keep these instructions.
. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer's instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that
produce heat.
9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the
other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your
safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they
exit from the apparatus.
11. Only use attachments/accessories specified by the manufacturer.
12. Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is
used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.
1 . Unplug this apparatus during lightning storms or when unused for long periods of time.
14. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such
as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been
exposed to rain or moisture, does not operate normally, or has been dropped.
15. Do not expose this apparatus to dripping or splashing and ensure that no objects filled with liquids, such as vases, are placed on
the apparatus.
16. To completely disconnect this apparatus from the AC Mains, disconnect the power supply cord plug from the AC receptacle.
17. The mains plug of the power supply cord shall remain readily operable.
18. Do not expose batteries to excessive heat such as sunshine, fire or the like.
The lightning flash with arrowhead symbol within an equilateral
triangle is intended to alert the user to the presence of uninsulated
"dangerous voltage" within the product's enclosure that may be of
sufficient magnitude to constitute a risk of electric shock to
persons.
The exclamation point within an equilateral triangle is intended to
alert the user to the presence of important operating and
maintenance (servicing) instructions in the literature accompanying
the product.
This symbol indicates that you must communicate with the
manufacturer for disposal of the equipment.
WARNING : To reduce the risk of fire or electric shock , do not expose this apparatus to rain or moisture .
4
INTRODUCTION
KineHub is a versatile multi-function module that connects a motion decoder to up to 12 motion platforms.
CONNECTORS AND INDICATORS
Legend: * For future use.
Legend: * For future use.
5

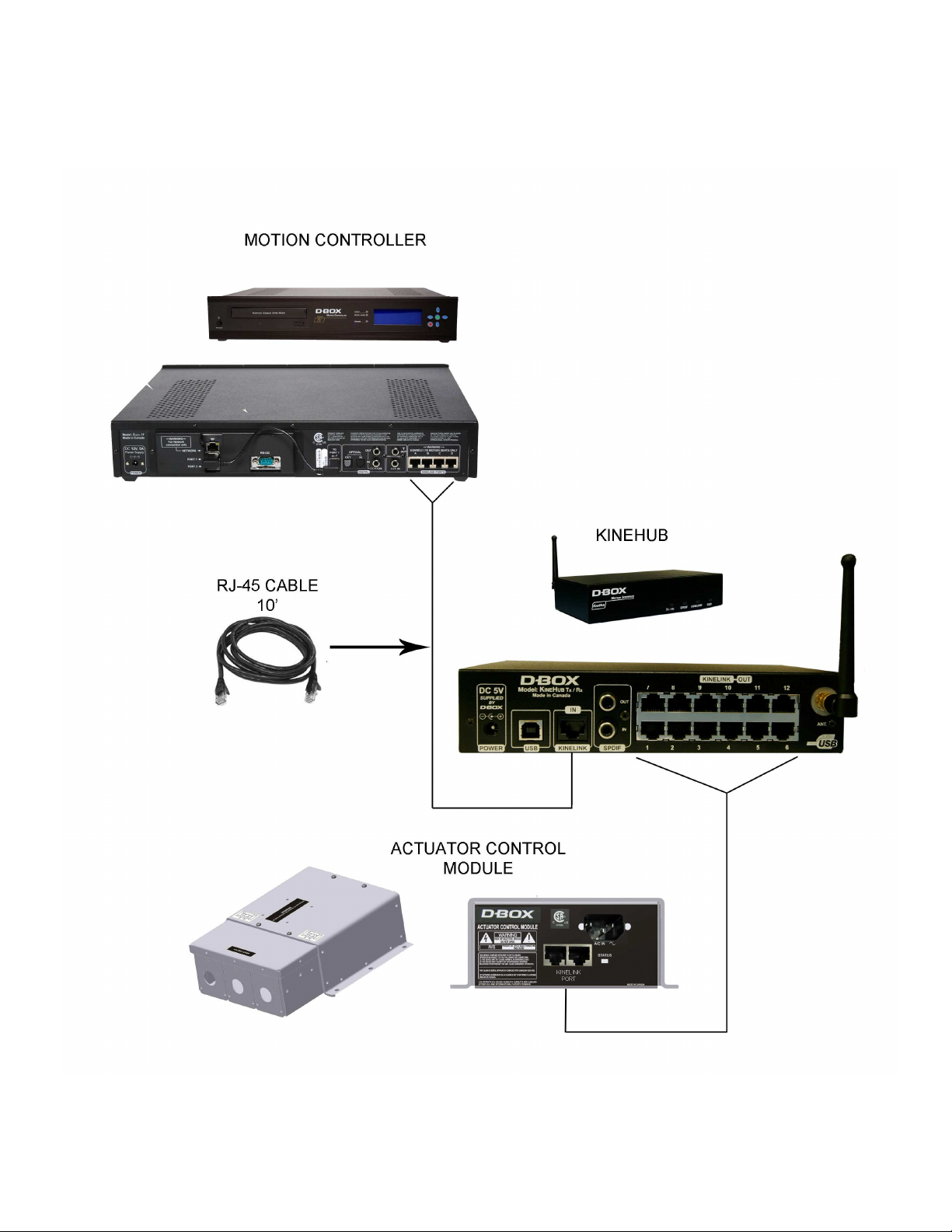

HOW TO CONNECT THE KINEHUB
6
LED DESCRIPTION
LED Name Description
UPSTREAM KINELINK LED
ORANGE: Indicates that a Kinelink connection is detected in standby state.
GREEN: Indicates that a Kinelink connection is detected in active state.
RED: Indicates an error in the upstream Kinelink master connected to it.
USB LED
(for future use)
RED: Indicates 5V power is connected to the module.
GREEN: Indicates that the PC is able to communicate with the module.
ORANGE:
• Indicates that the module went through its proper reset and initialization
sequence.
• Indicates that the USB connection is interrupted.
• Indicates that some operations are performed by the PC application.
SPDIF LED
(for future use)
RED: Indicates that an SPDIF stream is detected and contains raw data (PCM).
ORANGE: Indicates that an SPDIF stream is detected and contains an IEC619 7
encoding (AC , DTS, etc.).
GREEN: Indicates that an SPDIF stream is detected and the underlying IEC619 7
encoding contains Kinelink data.
RADIO LED
(for future use)
RED: Indicates that the radio module is not installed or not working properly.
GREEN:
• Indicates that the radio module is transmitting.
• Indicates that a wireless Kinelink stream is detected in active state.
ORANGE: Indicates that a wireless Kinelink stream is detected in standby state.
RED: Indicates an error in the wireless Kinelink stream.
FAQ
Q: The KINEHUB is connected but the system is not responding properly?
A: Connect the RJ-45 cable from the Actuator Control Module directly into the Motion Controller. You will be
able to verify all the parameters in the system through the Motion Controller. If you cannot locate the problem,
contact the D-BOX technical support at 1-888-442- 269 ext.264 or via e-mail at [email protected].
914-0061-A
KINEHUB
GUIDE DE L’UTILISATEUR
Support Technique : 1-888-44 -3 69 ext. 64
Télécopieur : 450-44 -3 30
Courriel : techsupport@d-box.com
Visitez notre site web au : www.d-box.com
2
TABLE DES MATIÈRES
Importantes instructions de sécurité 3
Introduction 4
Connecteurs and Indicateurs 4
Comment connecter le KINEHUB 5
Description DEL 6
FAQ 6
AVERTISSEMENT: NE PAS UTILISER DES ACCESSOIRES NON-RECOMMANDÉS PAR LE MANUFACTURIER, CAR
ILS PEUVENT CAUSER DES DOMMAGES ET DES PROBLÈMES DE FONCTIONNEMENT.
3
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
1. Lire les instructions.
. Conserver les instructions.
3. Portez attention aux avertissements.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil près de l’eau.
6. Nettoyez avec un linge sec seulement.
7. Ne pas bloquer les ouvertures de ventilation. Installez conformément avec les instructions du manufacturier.
8. Ne pas installer près d’une source de chaleur tel que radiateur, poêle ou autres appareils (incluant les amplificateurs) qui produisent
de la chaleur.
9. Ne pas défier le but de sécurité d’une prise de courant à trois fourches. La prise de courant est composée de deux lames, une plus
large que l’autre et une troisième fourche. La lame plus large ou troisième fourche est fournie pour votre sécurité. Si la prise fournie
n’entre pas dans votre prise de courant murale, consultez un électricien pour remplacer la prise désuète.
10. Ne pas marcher sur le câble d’alimentation, ne pas plier le câble d’alimentation particulièrement près des prises de courant et sortie
de l’appareil.
11. Utilisez seulement des accessoires spécifiés par le manufacturier.
1 . Utilisez seulement avec le chariot, trépied, support ou table spécifié par le manufacturier, ou vendu avec l’appareil. Lorsqu’un
chariot est utilisé, soyez prudent lorsque vous déplacez la combinaison chariot/appareil pour éviter des blessures causées par un
renversement.
13. Débranchez cet appareil pendant les orages électriques ou lorsqu’inutilisé pendant une longue période.
14. Référez l’entretien à un personnel qualifié. L’entretien est requis lorsque l’appareil a été endommagé de quelque façon que ce soit,
tel que, le câble d’alimentation ou câble (power supply) endommagé, du liquide a coulé dans l’appareil ou un objet est tombé dedans,
l’appareil a été exposé à la pluie ou l’humidité, ne fonctionne pas normalement , ou a été échappé.
15. Ne pas exposer cet appareil à des égouttements ou éclaboussures et assurez-vous qu’aucun objet rempli de liquide, tel que les
vases, soit placé sur l’appareil.
16. Pour couper complètement le courant à cet appareil, débrancher le câble (power supply) de la prise de courant.
17. Le câble (power supply) devrait rester prêt à fonctionner.
18. Ne pas exposer les batteries à une chaleur excessive tel que le soleil, le feu ou l’équivalent.
L’éclair avec une extrémité en flèche à l’intérieur d’un triangle
équilatérale est destiné à alerter
l’utilisateur de la présence de
dangereux voltage non-isolé à l’intérieur du produit qui est
d’ampleur suffisante pour constituer un risque de choc électrique
sur des personnes.
Le point d’exclamation à l’intérieur d’un triangle équilaterale est
destiné à alerter l’utilisateur de la présence d’importantes
instructions d’utilisation et d’entretien dans la littérature qui
accompagne le produit.
Ce symbole indique que vous devez communiquer avec le
manufacturier pour l’élimination du matériel.
AVERTISSEMENT: Pour réduire le risque d’incendies et chocs électriques, ne pas exposer cet appareil à la pluie ou l’humidité.
4
INTRODUCTION
Le KineHub est un module multifonctions qui relie un décodeur de mouvements à une ou plusieurs plate-formes (1 à 1 ).
CONNECTEURS ET INDICATEURS
Legende: * Pour utilisation future.
Legende: * Pour utilisation future.
