D-Link DXS-5000-54S Manuale utente

D-Link

DXS-5000-54S

48-port 10G SFP+, 6-port 40G QSFP+ interfaces data center s itch ith

2 front-to-back AC PSUs, 4 front-to-back fan modules

Управляемый L3 коммутатор с 48 портами 10GBase-X SFP+,

6 портами 40GBase-X QSFP+,

2 источниками питания AC и 4 вентиляторами

Quick Installation Guide

Краткое руководство по установке

Package Contents

Open the shipping carton of the switch and carefully unpack its contents. Please consult

the packing list to make sure all items are present and undamaged. If any item is missing

or damaged, please contact your local reseller for replacement.

One DXS-5 -54S switch

Two AC power cords

One console cable (RJ-45 to RS-232)

One console cable (mini-USB to RS-232)

One console cable extension

One rack mounting kit (two brackets and screws)

Four rubber feet with adhesive backing

One Quick Installation Guide

Note: the model you have purchased may appear slightly different from those shown in the

illustrations.

Device Interfaces

Model Po t Desc iption

DXS-5 -54S 1 GBase-X SFP+ ports 48 SFP+ ports (1 Gbps connection speed).

4 GBase-X QSFP+ ports 6 QSFP+ ports (4 Gbps connection speed).

USB 2. port USB 2. Type-A port for connecting a USB storage

device.

Mini-USB console port Mini-USB console port for connecting to a PC with a mini-

USB console cable (included in the package). The

Command Line Interface (CLI) is used for configuring the

switch.

1 /1 /1 Base-T RJ-45

management port

Out-of-band management port for configuring the switch

without being connected to the network (1 /1 /1

Mbps connection speed).

LEDs

LED Status Desc iption

PSU 1 Solid green The switch is powered on and functioning normally.

Solid amber The switch’s power supply has failed or is not working properly.

Light off The switch is turned off.

PSU 2 Solid green The switch is powered on and functioning normally.

Solid amber The switch’s power supply has failed or is not working properly.

Light off The switch is turned off.

FAN Solid green The fans are operating normally.

Solid amber A fan has failed. Check the FAN Status LED on the rear panel to

identify which fan is malfunctioning.

Light off The fans are powered off.

STAT Solid green The diagnostic test was successfully completed.

Solid amber The self-diagnostics system has detected a fault.

Light off The system is down, the switch is booting up, or the network OS

did not boot up normally.

Link/Activity/Speed

(per optical port)

Solid green There is a secure 1 /4 Gbps connection at the port.

Blinking green There is reception or transmission occuring at the port.

Solid amber There is a secure 1 Mbps connection at the port.

Blinking amber There is reception or transmission occuring at the port.

Light off No link.

Link/Activity (per RJ-

45 port)

Solid green There is a secure 1 Mbps connection at the port.

Blinking green There is reception or transmission occuring at the port.

Solid amber There is a secure 1 /1 Mbps connection at the port

Blinking amber There is reception or transmission occuring at the port.

Light off No link.

Installation Guidelines

This section will discuss the hardware installation guidelines that the user must follow in

order to properly and safely install this switch into the appropriate environment.

Visually inspect the power cord and see that it is fully secured to both the power

connector, on the switch, and the electrical outlet that supplies power.

Install the switch in a fairly cool and dry place within the acceptable operating

temperature and humidity ranges.

Install the switch in a site free from strong electromagnetic field generators such as

motors, vibration, dust, and direct exposure to sunlight.

Installing the Switch without a Rack

When installing the switch on a desktop or shelf, the rubber feet included with the device

must be attached on the bottom at each corner of the device’s base.

Figu e 1 — Attaching ubbe feet to the switch

Install the switch on a sturdy, level surface that can support the weight of the switch. Do

not place any heavy objects on the switch. Make sure that there is proper heat dissipation

from and adequate ventilation around the switch. Leave at least 1 cm (4 inches) of space

at the front, sides, and rear of the switch for ventilation.

Installing the Switch in a Standa d 19'' Rack

The switch can be mounted in a standard 19"(1U) rack using the provided mounting

brackets. Fasten the mounting brackets to the sides of the switch using the screws

provided.

Figu e 2 — Attaching ack-mount b ackets to the switch

Fasten the mounting brackets in any available open space in the rack using the rack-

mounting screws.

Figu e 3 — Installing the switch in a ack

Installing Transceivers into the Transceiver Ports

The DXS-5 -54S switch is equipped with the SFP+ and QSFP+ ports for connecting the

transceivers.

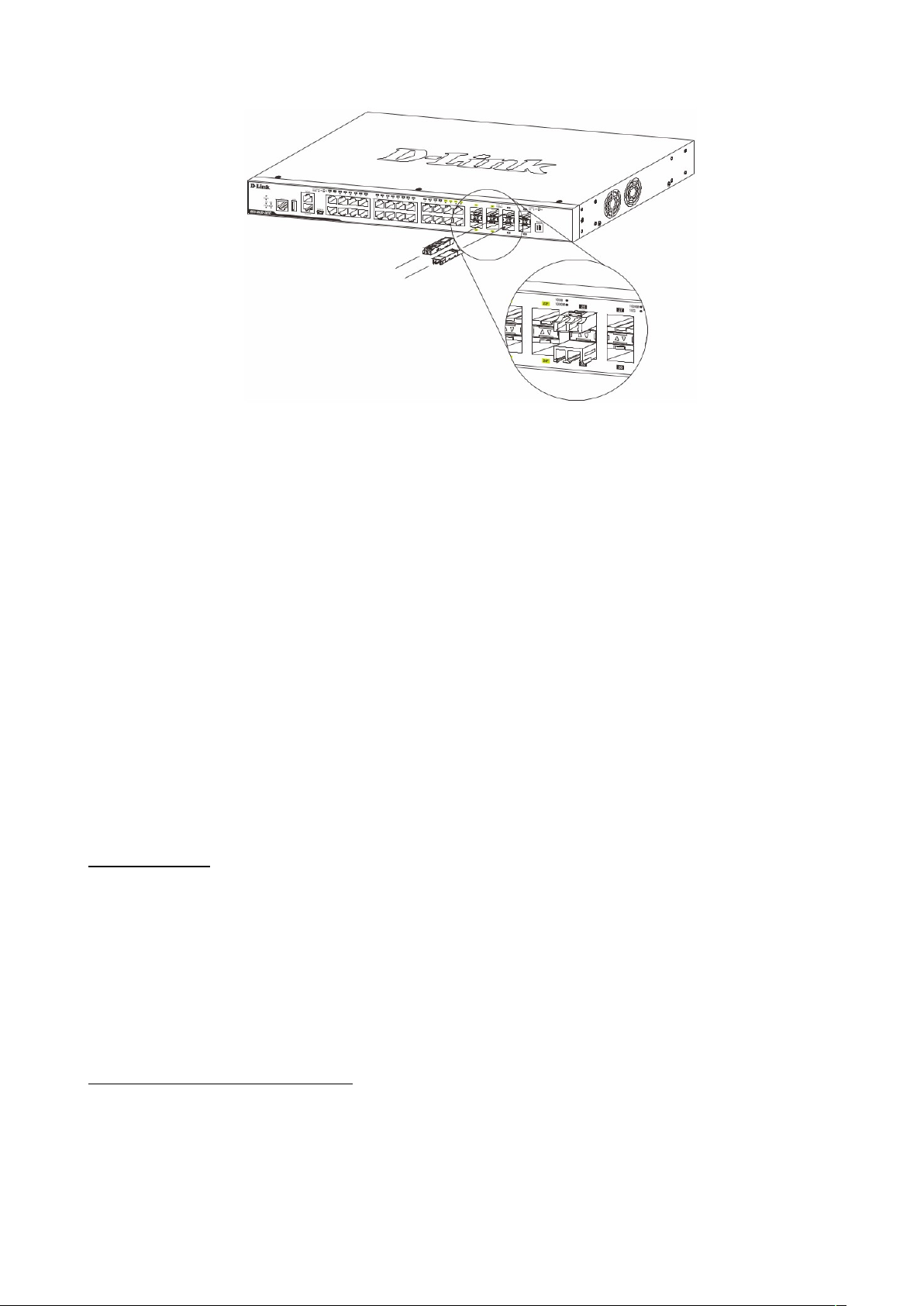

Figu e 4 — Inse ting t ansceive s into the t ansceive po ts

Grounding the S itch

This section describes how to connect the switch to the ground. You must complete this

procedure before powering on the switch.

1. Verify if the switch power is off.

2. Attach the terminal lug ring of the grounding cable to the ground screw opening of the

switch with the grounding screw.

3. Attach the terminal lug ring at the other end of the grounding cable to an appropriate

grounding stud or bolt on the rack where the switch is installed.

4. Verify that the ground connections on the switch and the rack are securely attached.

Plugging in the AC Po er Cord

Plug one end of the AC power cord into the power socket of the switch and the other end

into the electrical outlet.

Powe Failu e

In the event of a power failure, just as a precaution, unplug the power cord from the switch.

After the power returns, plug the power cord back into the power socket of the switch.

Management Options

The DXS-5 -54S switch can be managed with the Command Line Interface (CLI) and

SNMP.

Command Line Inte face (CLI)

The switch can be managed with the CLI by connecting a PC to the console port or

management port on the switch.

SNMP-based Management

The switch can be managed with an SNMP-compatible console program. The switch

supports SNMP v1, SNMPv2c and SNMPv3.

Connecting to the Console Port

The front panel of the switch provides a mini-USB console port to connect a remote

system for monitoring and configuring the switch.

Note: to use the mini-USB console port, you may be required to install a mini-USB driver.

To use the mini-USB console port, the following equipment is needed:

A terminal or a computer with both an RS-232 serial port and terminal emulation

software

A console cable with a male DB9 connector on one end and a mini-USB connection

on the other

To connect the mini-USB console port on the switch to the computer:

Connect the male DB9 connector on the console cable (shipped with the switch) to

the RS-232 serial port on the computer running terminal emulation software, then

insert the mini-USB connector into the console port on the front of the switch.

To configure the terminal emulation software as follows:

Select the appropriate serial port (COM1 or COM2).

Set the data rate to 1152 baud.

Set the data format to 8 data bits, 1 stop bit, and no parity.

Set flow control to none.

Select VT1 for Emulation mode.

Select Terminal keys for Function, Arrow and Ctrl keys.

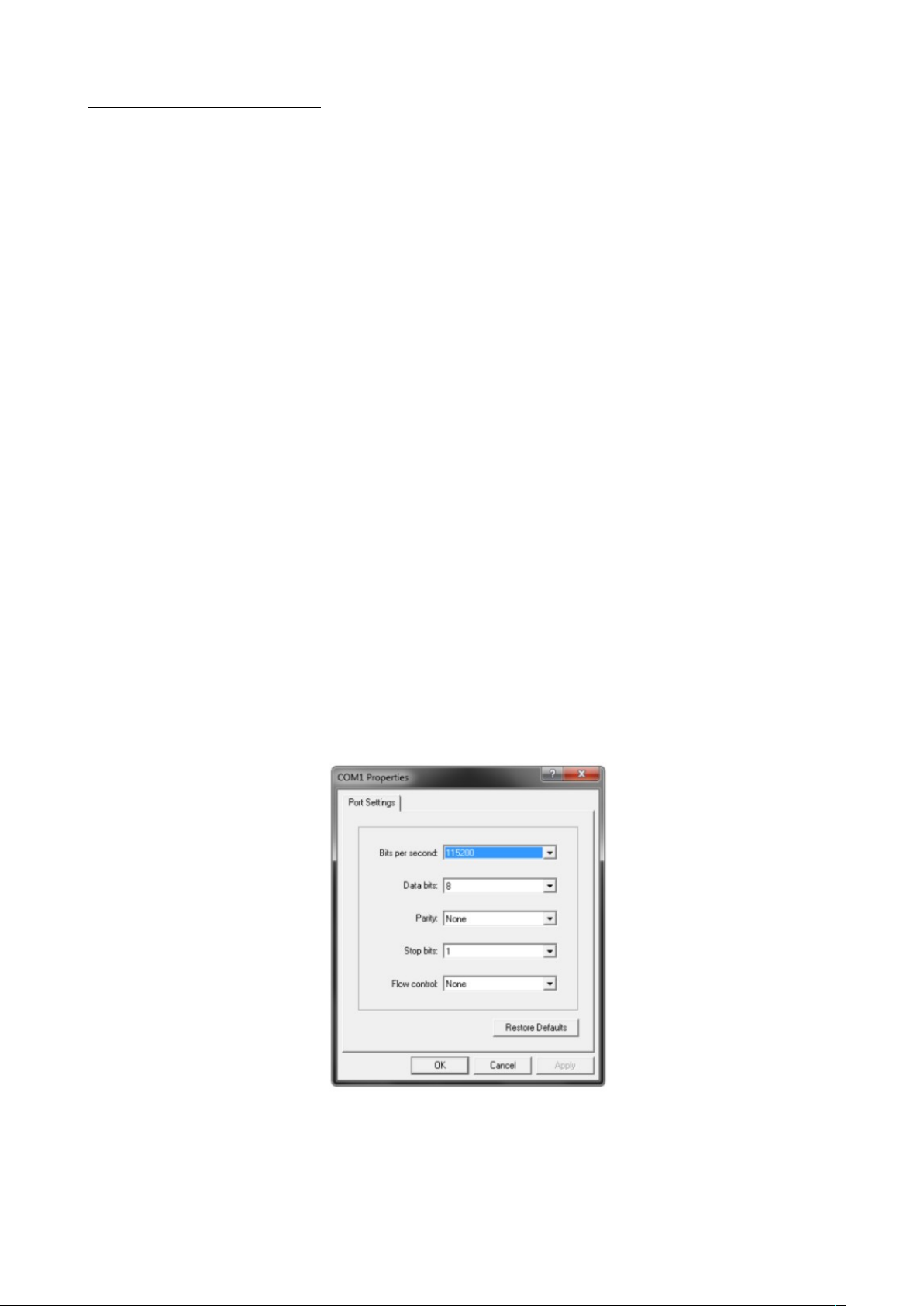

Figu e 5 — COM po t configu ation

To be able to view the boot procedure, the switch needs to be rebooted. The simplest way,

at this stage, to reboot the switch is to unplug and re-insert the power cable from and into

the power receptacle on the back of the switch. Then select an operating system to boot

the switch in, either D-Link OS or ONIE.

Правила и условия безопасной эксплуатации

Внимательно прочитайте данный раздел перед установкой и подключением

устройства. Убедитесь, что устройство и кабели не имеют механических

повреждений. Устройство должно быть использовано только по назначению, в

соответствии с руководством по установке.

Устройство предназначено для эксплуатации в сухом, чистом, незапыленном и

хорошо проветриваемом помещении с нормальной влажностью, в стороне от

мощных источников тепла. Не используйте его на улице и в местах с повышенной

влажностью. Не размещайте на устройстве посторонние предметы. Вентиляционные

отверстия устройства должны быть открыты. Температура окружающей среды в

непосредственной близости от устройства и внутри его корпуса должна быть в

пределах от до +45 °С.

Электропитание должно соответствовать параметрам электропитания, указанным в

технических характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли

отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не

используйте жидкие/аэрозольные очистители или магнитные/статические устройства

для очистки. Избегайте попадания влаги в устройство.

Устройство должно быть заземлено, если это предусмотрено конструкцией корпуса

или вилки на кабеле питания. Для подключения необходима установка

легкодоступной розетки вблизи оборудования.

Срок службы устройства – 5 лет.

Гарантийный период исчисляется c момента приобретения устройства у

официального дилера на территории России и стран СНГ и составляет один год.

Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с

даты производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам

серийного номера, указанного на наклейке с техническими данными.

Год: С - 2 12, D - 2 13, E - 2 14, F - 2 15, G - 2 16, H - 2 17, I - 2 18, J - 2 19,

- 2 2 , 1 - 2 21, 2 - 2 22.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.

При обнаружении неисправности устройства обратитесь в сервисный центр или

группу технической поддержки D-Link.

Комплект поставки

Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку

наличие всех компонентов и убедитесь, что они не повреждены. Если что-либо

отсутствует или есть повреждения, обратитесь к поставщику.

Коммутатор DXS-5 -54S

2 кабеля питания

Консольный кабель с разъемом RJ-45

Консольный кабель с разъемом mini-USB

Удлинитель для консольного кабеля

4 резиновые ножки

2 крепежных кронштейна для установки в 19-дюймовую стойку

Комплект для монтажа

Краткое руководство по установке

Примечание: приобретенная модель может незначительно отличаться от

изображенной на иллюстрациях.

Интерфейсы устройства

Модель Порт Описание

DXS-5 -54S Порты 1 GBase-X SFP+ 48 портов SFP+ (скорость соединения 1 Гбит/с).

Порты 4 GBase-X QSFP+ 6 портов QSFP+ (скорость соединения 4 Гбит/с).

Порт USB 2. Порт USB 2. Type-A предназначен для подключения

USB-накопителя.

Консольный порт с

разъемом mini-USB

Консольный порт с интерфейсом mini-USB

предназначен для подключения к ПК при помощи

консольного кабеля с интерфейсом mini-USB (входит

в комплект поставки). Настройка коммутатора

осуществляется с помощью интерфейса командной

строки (CLI).

Порт управления

1 /1 /1 Base-T с

разъемом RJ-45

Порт управления Out-of-band предназначен для

настройки коммутатора без подключения к сети

(скорость соединения 1 /1 /1 Мбит/с).

Индикаторы

Индикатор Состояние Описание

PSU 1 Горит зеленым

цветом

Подача питания осуществляется корректно.

Горит желтым

цветом

Произошел сбой в работе источника питания.

Не горит Подача питания не осуществляется.

PSU 2 Горит зеленым

цветом

Подача питания осуществляется корректно.

Горит желтым

цветом

Произошел сбой в работе источника питания.

Не горит Подача питания не осуществляется.

FAN Горит зеленым

цветом

Вентиляторы работают корректно.

Горит желтым

цветом

Произошел сбой в работе вентилятора. Проверьте

индикаторы состояния вентиляторов, расположенные на

задней панели устройства, чтобы определить, в работе какого

вентилятора произошел сбой.

Не горит Вентиляторы выключены.

STAT Горит зеленым

цветом

Автодиагностика системы успешно завершена.

Горит желтым

цветом

Ошибка во время автодиагностики системы.

Не горит Система выключена, выполняется загрузка коммутатора или

загрузка сетевой ОС выполнена некорректно.

Link/Activity/Speed

(на оптический

порт)

Горит зеленым

цветом

К порту подключено устройство на скорости 1 /4 Гбит/с.

Мигает зеленым

цветом

На порту выполняется передача или прием данных.

Горит желтым

цветом

К порту подключено устройство на скорости 1 Мбит/с.

Мигает желтым

цветом

На порту выполняется передача или прием данных.

Не горит К порту не подключено устройство.

Link/Activity (на порт

RJ-45)

Горит зеленым

цветом

К порту подключено устройство на скорости 1 Мбит/с.

Мигает зеленым

цветом

На порту выполняется передача или прием данных.

Горит желтым

цветом

К порту подключено устройство на скорости 1 /1 Мбит/с.

Мигает желтым

цветом

На порту выполняется передача или прием данных.

Не горит К порту не подключено устройство.

Установка коммутатора

Для безопасной установки и эксплуатации коммутатора рекомендуется следующее:

Осмотрите кабель питания и убедитесь, что он надежно подключен к

соответствующему разъему на задней панели коммутатора.

Установите коммутатор в сухом и прохладном месте для обеспечения

надлежащей рабочей температуры и влажности.

Установите коммутатор в том месте, где отсутствуют источники сильного

электромагнитного поля, вибрация, пыль и воздействие прямых солнечных

лучей.

Установка на плоскую поверхность

При установке коммутатора на стол или какую-либо поверхность необходимо

прикрепить входящие в комплект поставки резиновые ножки к нижней панели

коммутатора, расположив их по углам.

Altri manuali per DXS-5000-54S

Indice

Lingue:

Altri manuali D-Link Interruttore

D-Link

D-Link DES-7206 Manuale utente

D-Link

D-Link xStack DES-3526DC Manuale utente

D-Link

D-Link DES-1018P Manuale utente

D-Link

D-Link DGS-8010 Manuale utente

D-Link

D-Link xStack DES-3228PA Manuale utente

D-Link

D-Link DGS-1248T - Switch Manuale utente

D-Link

D-Link DXS-3400 SERIES Manuale utente

D-Link

D-Link DGS-1250 Series Manuale utente

D-Link

D-Link DGS-1210-28P Manuale utente

D-Link

D-Link SmartPro DGS-1510-52XMP Manuale utente

D-Link

D-Link DGS-1228P Manuale utente

D-Link

D-Link DGS-F1026P-E Manuale utente

D-Link

D-Link xStack DGS-3610 Series Manuale

D-Link

D-Link DUB-104 Manuale utente

D-Link

D-Link DE-805TP - 10Mbps Ethernet Mini Hub Manuale utente

D-Link

D-Link 48-Port 10/100Mbps Web-Smart Switch with 4-Port 10/100/1000Base-T and 2-Port Combo SFP... Manuale utente

D-Link

D-Link DGS-1005D - Switch Manuale utente

D-Link

D-Link DXS-1100-10TS Manuale utente

D-Link

D-Link xStack DGS-3324SRi Manuale utente

D-Link

D-Link KVM-121 Manuale utente

D-Link

D-Link DKVM-4U Manuale utente

D-Link

D-Link DGS-1210-52MP Manuale utente

D-Link

D-Link DES-3828 - xStack Switch - Stackable Manuale utente

D-Link

D-Link DGS-1210 Series Manuale utente

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente

Cabletron Systems

Cabletron Systems GIGAswitch GSR-16 Manuale utente
