D-Link AirPremier N DAP-2310 Manuale utente







QUICK

INSTALLATION

GUIDE

INSTALLATIONSANLEITUNG

GUIDE D’INSTALLATION

GUÍA DE INSTALACIÓN

GUIDA DI INSTALLAZIONE

ENGLISH

Package Contents

System Requirements

If any of the above items are missing, please contact your reseller.

• Computers with Windows®, Macintosh®, or Linux-based

operating systems and an installed Ethernet Adapter

• Internet Explorer version 7.0 or Firefox 3.0 or higher (for conguration)

• D-Link DAP-2310 AirPremier® N Access Point

• 2 Detachable Antennas

• Power Adapter

• CAT5 Ethernet Cable

• CD-ROM with Installation Guide, User Manual, and Special Offers

Note: Using a power supply with a different voltage than the one included with

the DAP-2310 may damage the unit and will void the warranty for this product.

ENGLISH

If any of the above items are missing, please contact your reseller.

Connecting the DAP-2310 to your network

C. Antennas

Used to broadcast wireless network

and recieve connections from

802.11 b/g/n wireless clients.

B. LAN Port

Connects DAP-2310

to a switch or PC.

A. Connect the power adapter to the receptor on the rear panel of the

DAP-2310 and then plug the other end of the power adapter to a wall outlet

or power strip. The power LED will turn ON to indicate proper operation.

Using an Ethernet cable, insert one end of the cable to the LAN port on the

rear panel of the DAP-2310 and the other end of the cable to a switch.

Note: You can also connect the DAP-2310 directly to the

computer that will be used for conguration. The LAN LED

will illuminate to indicate a proper Ethernet connection.

Computers with 802.11 b/g/n wireless adapters can connect to the DAP-2310.

A. Power Receptor

Receptor for Power Adapter.

D. Reset

Reset the Access Point.

ENGLISH

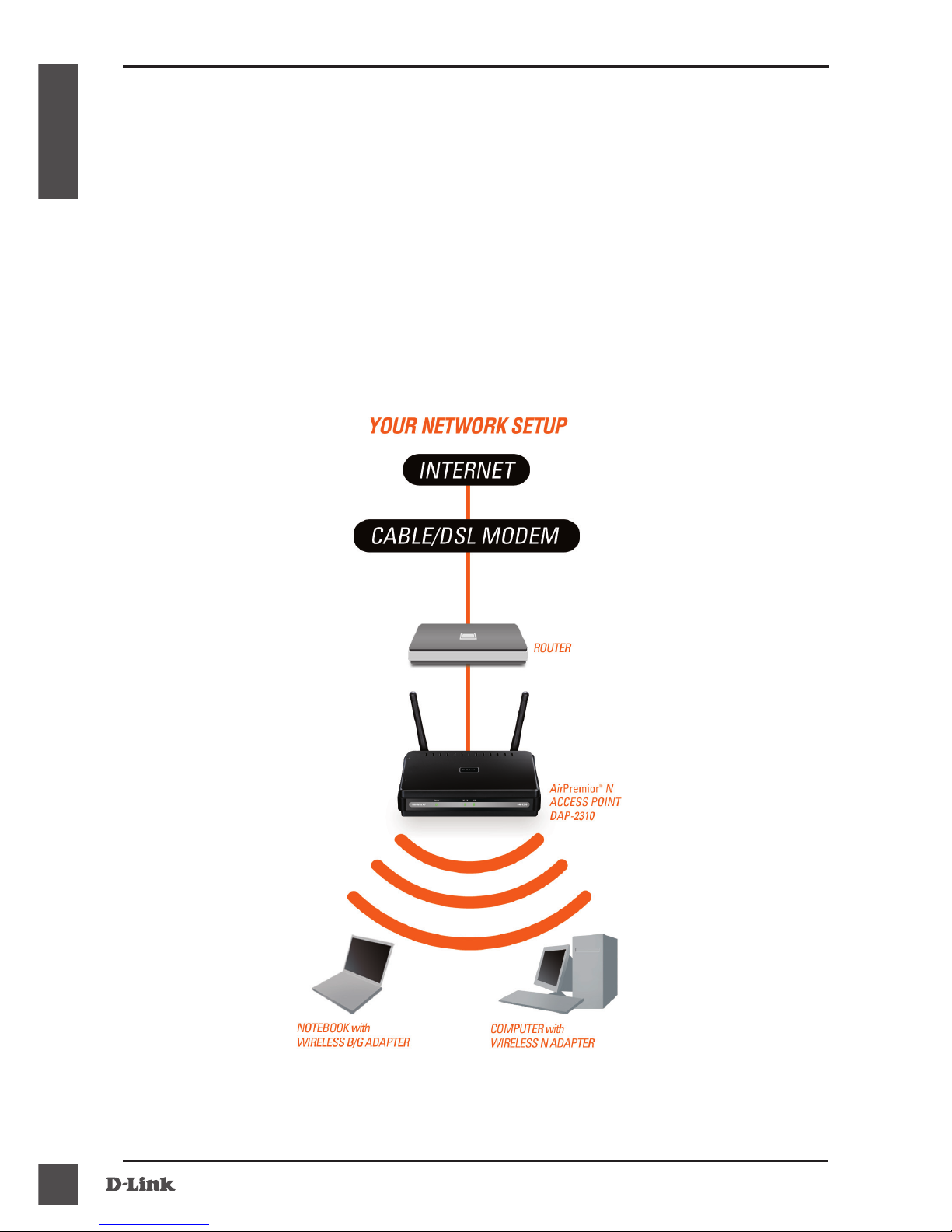

1. You will need broadband Internet access.

2. Consult with your cable or DSL provider for proper installation of the modem.

3. Connect the Cable or DSL modem to a router.

4. If you are connecting a desktop computer to your network, install a wireless

PCI adapter into an available PCI slot on your desktop computer.

5. Install the drivers for your wireless CardBus adapter into a laptop computer.

Getting Started

Using the Conguration Menu

First, disable the Access the Internet using a proxy server function. To

disable this function, go to Control Panel > Internet Options > Connections >

LAN Settings and uncheck the enable box.

Start your web browser program (Internet Explorer, Mozilla Firefox).

Please start your web browser program, type the IP address

of the device (http://192.168.0.50) and press Enter. Make sure

that the IP addresses of the device and the computer are in the

same subnet. Then, refer to the manual for conguration.

Note: If you have changed the default IP

address assigned to the DAP-2310, make

sure to enter the correct IP address.

• Type admin in the User Name eld.

• Leave the Password eld blank.

• Click the Login button.

Note: If you have changed the password, make sure to enter the correct password.



United Kingdom (Mon-Fri) website: http://www.dlink.co.uk FTP: ftp://ftp.dlink.co.uk

Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)

Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)

(BT 10ppm, other carriers may vary.)

Ireland (Mon-Fri)

All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)

Phone rates: €0.05ppm peak, €0.045ppm off peak times

DEUTSCH

Packungsinhalt

Systemanforderungen

Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren

Fachhändler.

• Computer mit Windows®, Macintosh® oder Linux-basiertem

Betriebssystem und mit einem installierten Ethernet-Adapter

• Internet Explorer 7.0 oder Firefox 3.0 oder höher (zur Konguration)

• D-Link DAP-2310 AirPremier® N Access Point

• 2 abnehmbare Antennen

• Netzteil/Stromadapter

• CAT5-Ethernetkabel

• CD-ROM mit Installationsanleitung, Benutzerhandbuch und Sonderangeboten

Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als

jener des mit dem DAP-2310 mitgelieferten Netzteils könnte Schäden am Gerät

verursachen. In diesem Falle erlischt der Garantieanspruch für dieses Produkt.

DEUTSCH

Anschluss des DAP-2310 an Ihr Netzwerk

C. Antennen

Für das Senden und den Empfang

von Verbindungen und Daten aus

dem drahtlosen Netzwerk von

802.11 b/g/n drahtlosen Clients.

B. LAN-Port

Verbindet DAP-2310 mit

einem Switch oder PC.

Stecken Sie das eine Ende des Netzkabels in die Buchse auf

der Rückseite der DAP-2310 und das andere Ende in eine

Wandsteckdose oder Steckerleiste. Die LED-Betriebsanzeige schaltet

sich EIN und kennzeichnet damit die Betriebsbereitschaft.

Stecken Sie ein Ende des Ethernetkabels in den LAN-Port auf der Rückseite

des DAP-2310 und das andere Ende des Kabels in den Switch.

Hinweis: Sie können auch den DAP-2310 direkt an den Computer anschließen,

der für die Konguration verwendet wird. Die LAN LED leuchtet. Damit wird

gekennzeichnet, dass eine ordnungsgemäße Ethernet-Verbindung besteht.

Computer mit 802.11 b/g/n drahtlosen Adaptern können

mit dem DAP-2310 verbunden werden.

A. Adapterbuchse

Buchse für das Netzteil/

den Stromadapter.

D. Reset (Zurücksetzen)

Zum Zurücksetzen

des Access Point.

DEUTSCH

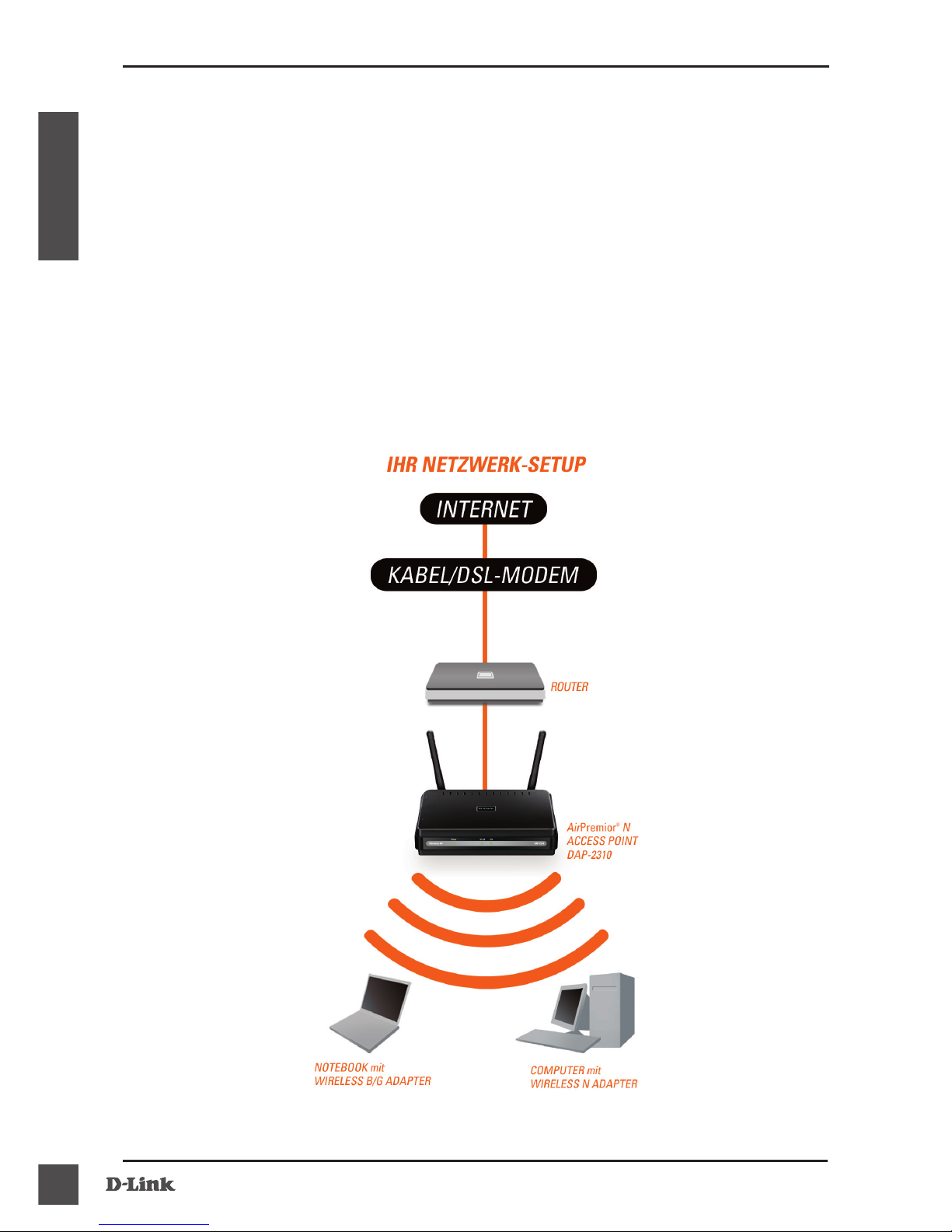

1. Es muss ein Breitbandzugang zum Internet vorhanden sein.

2. Wenden Sie sich zur korrekten Installation des Modems

an Ihren Kabel- oder DSL-Anbieter.

3. Schließen Sie das Kabel- oder DSL-Modem an einen Router an.

4. Wenn Sie einen Desktop-Computer an Ihr Netzwerk anschließen,

müssen Sie einen Wireless PCI Adapter in einem verfügbaren

PCI-Steckplatz Ihres Desktop-Computers installieren.

5. Installieren Sie die Treiber für Ihren Wireless CardBus-

Adapter in einem Laptop-Computer.

Erste Schritte

DEUTSCH

Das Kongurationsmenü

Deaktivieren Sie zunächst die Funktion zur Herstellung einer Verbindung

über einen Proxyserver. Um diese Funktion zu deaktivieren, klicken Sie auf

Systemsteuerung > Internetoptionen > Verbindungen > LAN-Einstellungen

und deaktivieren Sie das entsprechende Kästchen.

Starten Sie Ihren Webbrowser (Internet Explorer, Mozilla Firefox).

Starten Sie Ihren Webbrowser, geben Sie die IP-Adresse des Geeräts

(http://192.168.0.50) ein und drücken Sie auf die Eingabetaste. Vergewissern Sie

sich, dass sich die IP-Adressen des Geräts und der Computer im gleichen Subnetz

benden. Alle weiteren Informationen zur Konguration nden Sie im Handbuch.

Hinweis: Sollten Sie die dem DAP-

2310 zugewiesene Standard-IP-Adresse

geändert haben, stellen Sie sicher, dass

Sie die korrekte IP-Adresse eingeben.

• Geben Sie admin im Feld User Name (Benutzername) ein.

• Lassen Sie das Feld Password (Kennwort) zur Eingabe des Kennworts leer.

• Klicken Sie auf Login (Anmelden)

Hinweis: Sollten Sie das Kennwort geändert haben, stellen

Sie sicher, dass Sie das richtige Kennwort eingeben.



Deutschland: Web: http://www.dlink.de

Telefon: +49(0)1805 2787 0,14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

Österreich: Web: http://www.dlink.at

Telefon: +43(0)820 480084 0,116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

Schweiz: Web: http://www.dlink.ch

Telefon: +41(0)848 331100 0,08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.

FRANÇAIS

Contenu de la boîte

Conguration système requise

Contactez votre revendeur s'il manque l'un des éléments ci-dessus.

• Ordinateurs avec système d’exploitation Windows®, Macintosh®

ou Linux et équipés d’un adaptateur Ethernet

• Internet Explorer 7.0 ou Firefox 3.0 et versions ultérieures (pour la conguration)

• Point d'accès DAP-2310 AirPremier® N de D-Link

• 2 antennes amovibles

• Adaptateur secteur

• Câble Ethernet CAT5

• CD-ROM avec guide d’installation, manuel d’utilisation et offres spéciales

Remarque : l’utilisation d’une alimentation dont la tension diffère de celle du

DAP-2310 est susceptible d’endommager le produit et en annulera la garantie.
