DB Technologies DVX P8 Manuale utente

pseries

PROFESSIONAL PASSIVE SPEAKER

MANUALE D’USO - Sezione 1

USER MANUAL - Section 1

BEDIENUNGSANLEITUNG - Abschnitt 1

CARACTERISTIQUES TECHNIQUES - Section 1

Le avvertenze nel presente manuale devono essere osservate congiuntamente al “Manuale d’uso - Sezione2”.

The warnings in this manual must be observed together with the "User Manual - Section 2".

Die Warnungen in diesem Handbuch müssen in Verbindung mit der "- Bedienungsanleitung - Abschnitt 2" beobachtet werden.

Les avertissements dans ce manuel doivent être respectées en collaboration avec le "Manuel - Section 2".

DVX P8

DVX P10

DVX P12

DVX P15

DVX P series –passive speaker

ITALIANO

DESCRIZIONE

“DVX P” è una serie di diffusori passivi a due vie in legno multistrato di betulla, studiati per la

sonorizzazione di ambienti medio grandi.

Questi diffusori sono provvisti di un filtro passivo con pendenza 12dB/oct per la sezione bassi,

18dB/oct per la sezione alti e una protezione termica autoripristinante sul driver per evitare

sovraccarichi prolungati.

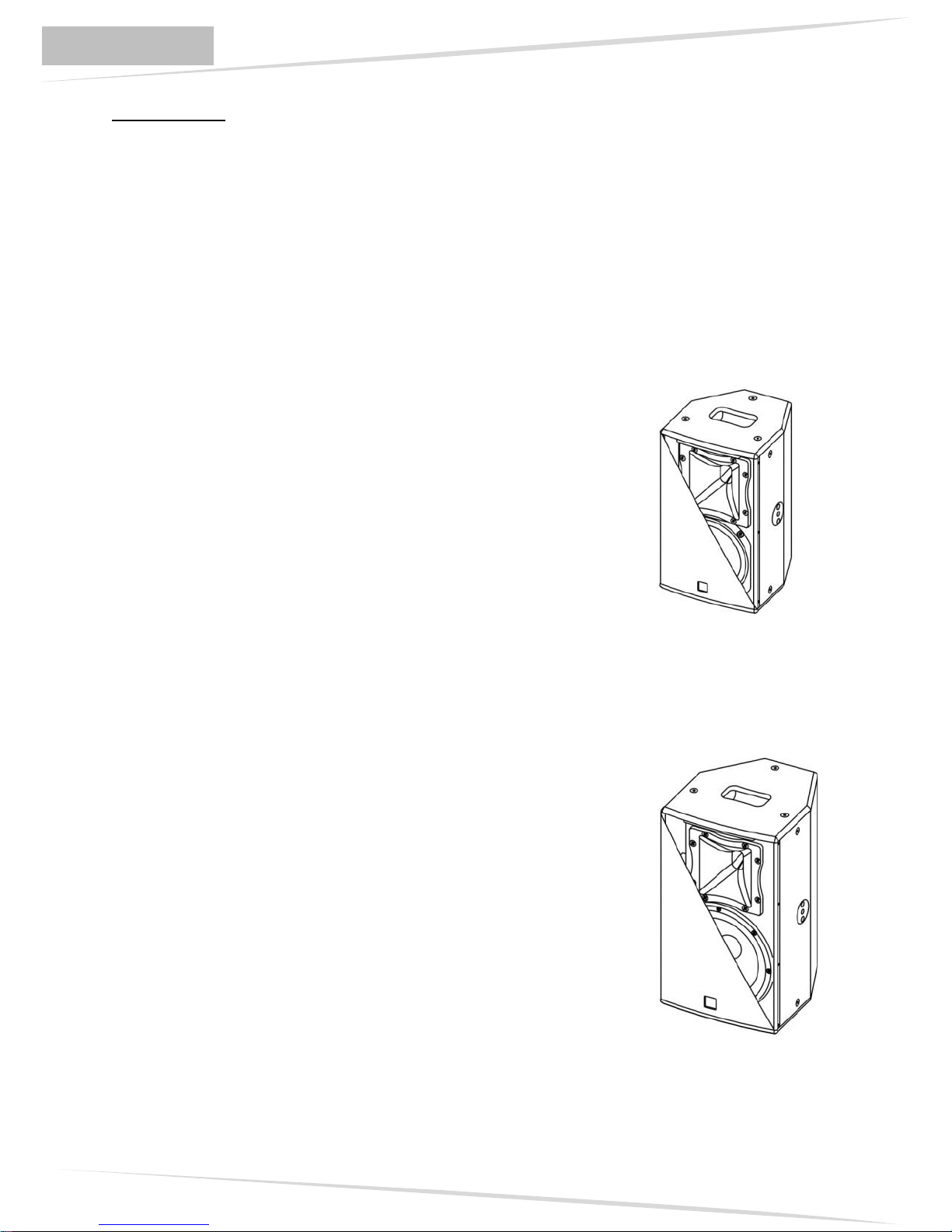

DVX P8

Il diffusore passivo DVX P8 è equipaggiato con un woofer 8”

(voice coil 2”) e un compression driver al neodimio da 1”

(voice coil 1.5”) montato su una tromba ruotabile in plastica

con dispersione 90°x70°.

Esso viene fornito con la tromba orientata a 90° in senso

orizzontale.

Il diffusore è provvisto di 1 maniglia superiore ad incasso, di

12 punti M8 d’aggancio e di 2 punti flypins posti sui fianchi del

diffusore, che facilitano l’installazione e il trasporto.

Il diffusore è stato progettato anche per l’utilizzo come stage

monitor (con angolazione 45°); ruotando la tromba è possibile

mantenere lo stesso angolo di copertura audio delle alte

frequenze.

Nella parte inferiore del box è presente un supporto piantana

standard (D36mm) in alluminio.

DVX P10

Il diffusore passivo DVX P10 è equipaggiato con un woofer

10” (voice coil 2”) e un compression driver al neodimio da 1”

(voice coil 1.5”) montato su una tromba ruotabile in plastica

con dispersione 90°x70°.

Esso viene fornito con la tromba orientata a 90° in senso

orizzontale.

Il diffusore è provvisto di 1 maniglia superiore ad incasso, di

12 punti M8 d’aggancio e di 2 punti flypins posti sui fianchi del

diffusore, che facilitano l’installazione e il trasporto.

Il diffusore è stato progettato anche per l’utilizzo come stage

monitor (con angolazione 45°); ruotando la tromba è possibile

mantenere lo stesso angolo di copertura audio delle alte

frequenze.

Nella parte inferiore del box è presente un supporto piantana

standard (D36mm) in alluminio.

ITALIANO

DVX P12

Il diffusore passivo DVX P12 è equipaggiato con un woofer

12” (voice coil 3”) e un compression driver al neodimio da 1,4”

(voice coil 2.5”) montato su una tromba di alluminio con

dispersione 90°x40°.

Esso viene fornito con la tromba orientata a 90° in senso

orizzontale.

Il diffusore è provvisto di 2 maniglie laterale ad incasso, di 12

punti M10 e di 4 punti flypins posti sui fianchi e sul retro del

diffusore, che facilitano l’installazione e il trasporto.

Il diffusore è stato progettato anche per l’utilizzo in appoggio

come monitor (con angolazione 45°); ruotando la tromba è

possibile mantenere lo stesso angolo di copertura anche con

utilizzo a monitor.

Nella parte inferiore del box è presente un supporto piantana

standard (D36mm) in alluminio.

DVX P15

Il diffusore passivo DVX P15 è equipaggiato con un woofer

15” (voice coil 3”) e un compression driver al neodimio da 1,4”

(voice coil 2.5”) montato su una tromba di alluminio con

dispersione 90°x40°.

Esso viene fornito con la tromba orientata a 90° in senso

orizzontale.

Il diffusore è provvisto di 2 maniglie laterali ad incasso, di 12

punti M10 e i 4 punti flypins posti sui fianchi e sul retro del

diffusore che facilitano l’installazione e il trasporto.

Il diffusore è stato progettato anche per l’utilizzo in appoggio

come monitor (con angolazione 45°); ruotando la tromba è

possibile mantenere lo stesso angolo di copertura anche con

utilizzo a monitor.

Nella parte inferiore del box è presente un supporto piantana

standard (D36mm) in alluminio.

DVX P series –passive speaker

ITALIANO

COLLEGAMENTI

ATTENZIONE

Per evitare il rischio di shock elettrici, non collegare il diffusore con l’amplificatore

acceso. Prima di far funzionare il diffusore verificare attentamente la correttezza dei

collegamenti per evitare cortocircuiti o errate connessioni

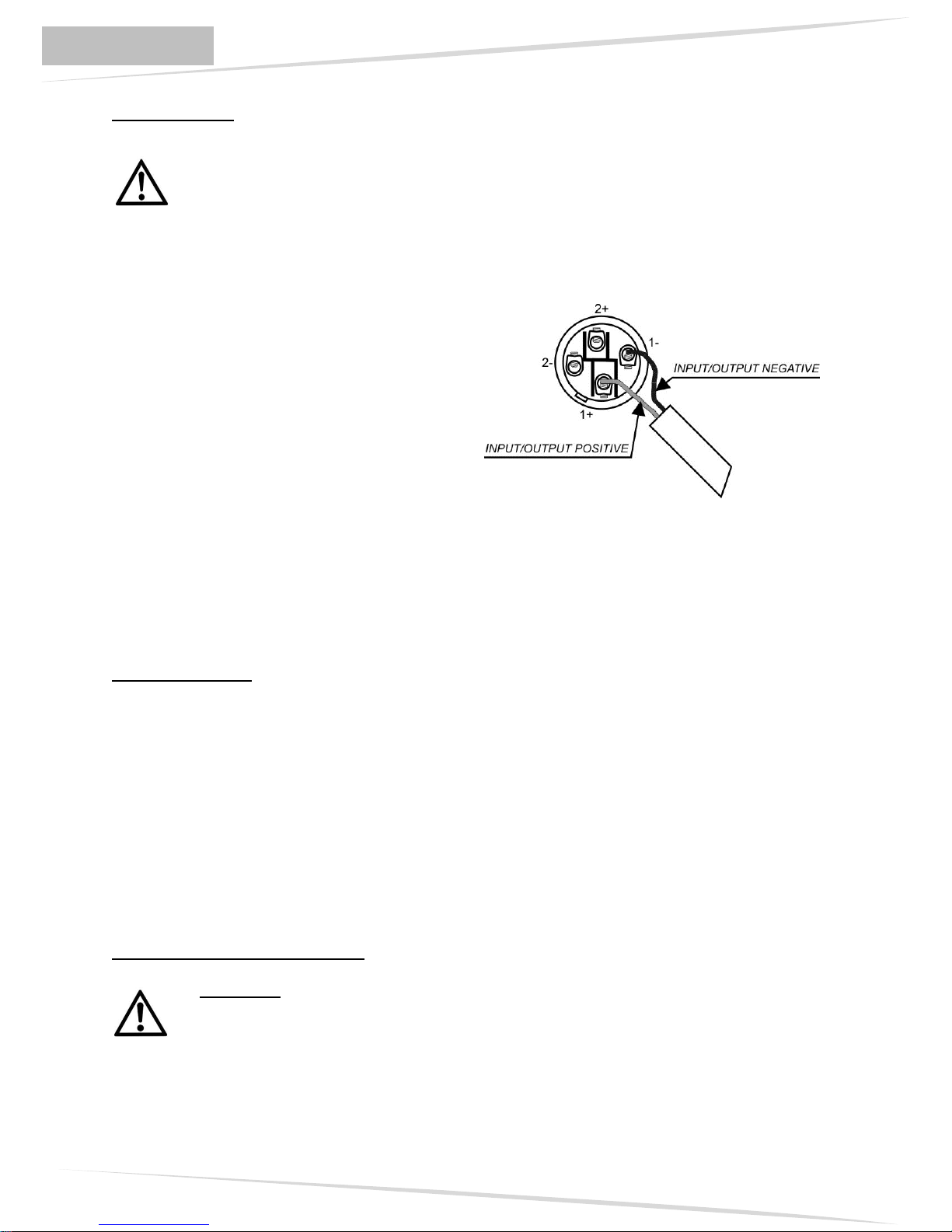

Nel pannello connessioni situato sul lato posteriore del diffusore sono presenti due connettori

Speakon a 4 poli: una presa consente l’ingresso del segnale audio, mentre la seconda presa può

essere utilizzata come uscita per il collegamento in parallelo di un altro diffusore.

I collegamenti sui connettori sono:

1+ per il segnale positivo

1- per il segnale negativo (massa)

2+ non connesso

2- non connesso

Nel caso in cui si intenda rilanciare il segnale amplificato, da un diffusore ad un altro, prestare

particolare attenzione all’impedenza nominale risultante dal collegamento, che non dovrà essere

mai inferiore all’impedenza minima dell’amplificatore di potenza. Questo per evitare

surriscaldamenti anomali o peggio danneggiamenti all’amplificatore.

I diffusori della serie “DVX P” hanno una impedenza nominale d’ingresso di 8 ohm, e a questa

bisognerà fare riferimento per le connessioni.

ROTAZIONE TROMBA

Il diffusore permette di modificare l’angolo di copertura acustica, tramite la rotazione della tromba.

Se si desidera modificare la posizione della tromba è necessario:

-svitare le viti di fissaggio della rete (otto viti - quattro per lato)

- rimuovere la rete di protezione anteriore esercitando una leggera pressione su un lato e sollevarla

dall’opposito incasso

-svitare le otto viti di fissaggio della tromba

-ruotare la tromba nella posizione desiderata (non estrarre mai il blocco tromba dal diffusore)

-avvitare di nuovo le viti di fissaggio della tromba

-inserire nuovamente la rete negli appositi incassi laterali e riavvitare le viti della rete.

INSTALLAZIONE DEL DIFFUSORE

ATTENZIONE

Installare il diffusore in modo stabile e sicuro, così da evitare qualsiasi condizione di

pericolo per l’incolumità di persone e strutture.

Per evitare condizioni di pericolo non sovrapporre fra loro più diffusori senza adeguati

sistemi di ancoraggio. Prima si sospendere il diffusore controllare tutti i componenti da

utilizzare, che non devono presentare danni, deformazioni, parti mancanti o

danneggiate che possono ridurre la sicurezza dell’installazione.

ITALIANO

Nell’utilizzo all’aperto evitare luoghi esposti alle intemperie.

Il diffusore viene fornito dalla ditta costruttrice predisposto per l’utilizzo :

-in appoggio

-a pavimento (come monitor)

-su supporto piantana

-appeso con golfari

-con apposite staffe fornite dalla ditta.

ATTENZIONE

Non utilizzare mai le maniglie per appendere il diffusore!

Utilizzare le maniglie esclusivamente per la movimentazione del singolo diffusore.

ATTENZIONE

Per appendere il diffusore utilizzare solo una vite per ogni punto di appendibilità

I punti di appendibilità sono di M8 per i diffusori DVX P8 e DVX P10 e sono di M10 per i

diffusori DVX P12 e DVX P15.

Non togliere entrambe le viti di fissaggio.

NO!

SI!

DVX P series –passive speaker

ITALIANO

DATI TECNICI

DVX P8

DVX P10

Sistema

Passivo –2 vie

Potenza RMS

300W

Potenza Peak

600W

Risposta in Frequenza (-10dB)

(-6dB)

75Hz-20KHz

100Hz-20KHz

70Hz-20KHz

90Hz-20KHz

Crossover

1800Hz

Sensibilità 1W@1m

94dB

96dB

Pressione sonora (SPL)

125dBmax

127dBmax

Componenti

1 Woofer 8” 2” Coil

1x1” Compression Diver

Neodimio

1.5” voice coil

1 Woofer 10” 2” Coil

1x1” Compression Diver

Neodimio

1.5” voice coil

Impedenza ingresso

8ohm

Filtri

18dB/oct PASSA ALTO

12dB/oct PASSA BASSO

18dB/oct PASSA ALTO

12dB/oct PASSA BASSO

Dispersione

90°x70° (rotabile)

Connettori audio

2 x SPEAKON In parallelo

Dimensioni (LxHxP)

250x425x260mm

9.8x16.7x10.2inch.

290x510x310mm

11.4x20.1x12.2 inch.

Peso

9.8Kg

21.6lbs

12.5Kg

27.6lbs

Meccanica

Materiale box

Colore

Maniglie

Inserti per appendibilità

Supporto piantana

Rete frontale

Multistrato betulla

Nero

1 x ad incasso (parte alta)

12 x M8

2 x flypin

D36mm (alluminio)

Lamiera forata 1.2mm + foam

Multistrato betulla

Nero

1 x ad incasso (parte alta)

12 x M8

2 x flypin

D36mm (alluminio)

Lamiera forata 1.2mm + foam

DVX P8

DVX P10

ITALIANO

DATI TECNICI

DVX P12

DVX P15

Sistema

Passivo –2 vie

Potenza RMS

500W

Potenza Peak

1000W

Risposta in Frequenza (-10dB)

(-6dB)

90Hz-20KHz

60Hz-20KHz

70Hz-20KHz

Crossover

1400Hz

Sensibilità 1W@1m

100dB

Pressione sonora (SPL)

133dBmax

Componenti

1 Woofer 12” 3” Coil

1x1.4” Compression Diver

Neodimio

2.5” voice coil

Dome al Titanio

1 Woofer 15” 3” Coil

1x1.4” Compression Diver

Neodimio

2.5” voice coil

Dome al Titanio

Impedenza ingresso

8ohm

Filtri

18dB/oct PASSA ALTO

12dB/oct PASSA BASSO

18dB/oct PASSA ALTO

12dB/oct PASSA BASSO

Dispersione

90°x40° (rotabile)

Connettori audio

2 x SPEAKON In parallelo

Dimensioni (LxHxP)

370x625x395mm

14.6x24.6x15.5inch.

430x690x450mm

16.9x27.2x17.7inch.

Peso

23.2Kg

51.1lbs

26.1Kg

57.5lbs

Meccanica

Materiale box

Colore

Maniglie

Inserti per appendibilità

Supporto piantana

Rete frontale

Multistrato betulla

Nero

2 x ad incasso (1 x lato)

12 x M10

4 x flypin

D36mm (alluminio)

Lamiera forata 1.5mm + foam

Multistrato betulla

Nero

2 x ad incasso (1 x lato)

12 x M10

4 x flypin

D36mm (alluminio)

Lamiera forata 1.5mm + foam

DVX P12

DVX P15

DVX P series –passive speaker

ENGLISH

DESCRIPTION

“DVX P” is a series two-way passive loudspeakers with of birch ply wood box designed for medium

to large sized rooms.

The loudspeakers of the DVX P series feature passive crossover filters with a slope of 12dB/oct for

the low-pass part, 18dB/oct for the high-pass and a self-resetting thermal protection circuit on the

driver to prevent protracted overloading.

DVX P8

The passive speaker DVX P8 is equipped with a woofer 8”

(voice coil 2”) and a compression driver 1” (voice coil 1.5”) on

a 90°x70° rotatable plastic CD- horn.

The speaker’s horizontal directivity is 90° by default factory

setting.

The speaker has a top handle housing, the 12 M8 threads

and the 2 flypins located on the sides and the back of the

speaker are enabling easy transport and installation.

The speaker has been designed to be used also as stage

monitor (45° angle). By rotating the horn you can maintain the

same coverage angle also when the speaker is used as

monitor.

In the bottom of the box there is a standard pole mount cup

(D36mm) made of aluminium.

DVX P10

The passive speaker DVX P10 is equipped with a woofer 10”

(voice coil 2”) and a compression driver 1” (voice coil 1,5”) on

a 90°x70° rotatable plastic CD- horn.

The speakers’ horizontal directivity is 90° by default factory

setting.

The speaker has a top handle housing, the 12 M8 threads

and the 2 flypins located on the sides and the back of the

speaker are enabling easy transport and installation.

The speaker has been designed to be used also as stage

monitor (45° angle). By rotating the horn you can maintain the

same coverage angle also when the speaker is used as

monitor.

In the bottom of the box there is a standard pole mount cup

(D36mm) made of aluminium.

In the bottom of the box there is a standard pole mount cup

(D36mm) made of aluminium.

ENGLISH

DVX P12

The passive speaker DVX P12 is equipped with a woofer 12”

(voice coil 3”) and a compression driver 1.4” (voice coil 2.5”)

installed on a 90°x40° rotatable aluminium CD- horn.

The speaker’s horizontal directivity is 90° by default factory

setting.

The speaker has the 2 handles housing on the sides, the 12

M10 threads and the 4 flypins located on the sides and the

back of the speaker are enabling easy transport and

installation.

The speaker has been designed to be used also as stage

monitor (45° angle). By rotating the horn you can maintain the

same coverage angle also when the speaker is used as

monitor.

In the bottom of the box there is a standard pole mount cup

(D36mm) made of aluminium.

DVX P15

The passive speaker DVX P15 is equipped with a woofer 15”

(voice coil 3”) and a compression driver 1.4” (voice coil 2.5”)

installed on a 90°x40° rotatable aluminium CD- horn.

The speaker’s horizontal directivity is 90° by default factory

setting.

The speaker has the 2 handles housing on the sides, the 12

M10 threads and the 4 flypins located on the sides and the

back of the speaker are enabling easy transport and

installation.

The speaker has been designed to be used also as stage

monitor (45° angle). By rotating the horn you can maintain the

same coverage angle also when the speaker is used as

monitor.

In the bottom of the box there is a standard pole mount cup

(D36mm) made of aluminium.

DVX P series –passive speaker

ENGLISH

CONNECTIONS

WARNING

To avoid electric shocks, ensure that your amplifier is switched off when you plug in the

loudspeaker. Before turning on the loudspeaker, be sure that the connections are correct

to avoid short circuits or wrong connections.

The connection panel at the back of the loudspeaker features two 4 pole Speakon connectors: the

first socket is the sound signal input socket and the second socket may function as an output

terminal for the connection with another loudspeaker.

The connections are:

1+ for the positive signal

1- for the negative signal (ground)

2+ not connected

2 - not connected

If you wish to send the amplified signal from one loudspeaker to the other, be sure that the nominal

impedance resulting from the connection is never lower than the minimum impedance of the power

amplifier. This is done to prevent overheating or, worse, damages to the amplifier.

The loudspeakers of the “DVX P”series have a nominal input impedance of 8 ohms and this must

taken into account when making the connections.

ROTATING HORN

When used horizontally, the loudspeakers of the DVX P series allow to maintain the same

coverage angle through a rotating horn.

If you wish to change the coverage angle:

- undo the fixing screws of the grille

- remove the front protective grille by slightly pressing on one side and taking the grille off the

special slots

-undo the eight fixing screws of the horn

- rotate the horn in the desired position (the horn should never be removed from the loudspeaker)

- tighten the fixing screws of the horn

- put the grille back in the special side slots and tighten the screws of the grille.

LOUDSPEAKER INSTALLATION

WARNING

Make sure that the loudspeaker is securely installed in a stable position to avoid any

injuries or damages to persons or property.

For safety reasons do not place one loudspeaker on top of another without proper

fastening systems. Before hanging the loudspeaker check all the components for

damages, deformations, missing or damaged parts that may compromise safety during

installation.

If you use the loudspeakers outdoors avoid places that are exposed to bad weather.

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali dB Technologies Altoparlanti

dB Technologies

dB Technologies opera 10 Manuale utente

dB Technologies

dB Technologies FLEXSYS FMX15 Manuale

dB Technologies

dB Technologies VIO X10 Manuale

dB Technologies

dB Technologies VIO-X206 Manuale utente

dB Technologies

dB Technologies VIO L208 Manuale

dB Technologies

dB Technologies IS115S Manuale

dB Technologies

dB Technologies Sigma Series Manuale utente

dB Technologies

dB Technologies SYA 15 Manuale

dB Technologies

dB Technologies OPERA 508DX Manuale utente

dB Technologies

dB Technologies digipro DVA S10DP Manuale utente

dB Technologies

dB Technologies OPERA UNICA 12 Manuale utente

dB Technologies

dB Technologies CROMO 8+ Manuale utente

dB Technologies

dB Technologies VIO X Series Manuale utente

dB Technologies

dB Technologies digipro K Series Manuale utente

dB Technologies

dB Technologies OPERA LIVE Series Manuale utente

dB Technologies

dB Technologies OPERA UNICA 12 Manuale

dB Technologies

dB Technologies Arena 8 Manuale utente

dB Technologies

dB Technologies LVX P10 Manuale

dB Technologies

dB Technologies DigiPro OPERA D Series Manuale utente

dB Technologies

dB Technologies VIO X310 Manuale utente

dB Technologies

dB Technologies Ready 4 MK2 Manuale utente

dB Technologies

dB Technologies VIO X310 Manuale

dB Technologies

dB Technologies LVX 8 Manuale utente

dB Technologies

dB Technologies DVX P Series Manuale utente

Manuali Altoparlanti popolari di altre marche

argon audio

argon audio IE20 Manuale utente

Denon

Denon SC-N7 Manuale utente

Gemline

Gemline Ace 3952 Manuale utente

Focal

Focal ON WALL 300 Manuale di istruzioni

HEADRUSH

HEADRUSH Maximus HRSP 5024 Manuale utente

SoundLogic

SoundLogic BCCS-6/6395 Manuale utente

Peavey

Peavey DTH 218 Manuale utente

Avantree

Avantree Pluto Air Manuale utente

Morel

Morel Integra Series INTEGRA OVATION 4 Manuale utente

Oppo

Oppo SONICA Manuale utente

Bose

Bose SoundLink Wireless Music System Manuale utente

Rocksteady

Rocksteady Stadium Manuale utente

Bowers & Wilkins

Bowers & Wilkins 4 Manuale utente

Sonance

Sonance SONOS OUTDOOR Series Manuale utente

Electro-Voice

Electro-Voice EVID FM4.2 Manuale utente

Pioneer

Pioneer XW-HTD630 Manuale utente

Onn

Onn BWA16AA002 Manuale utente

HP GL313AA - USB Speakers PC Multimedia Manuale utente

dB Technologies DVX P8 Manuale utente

Manuali Altoparlanti popolari di altre marche
