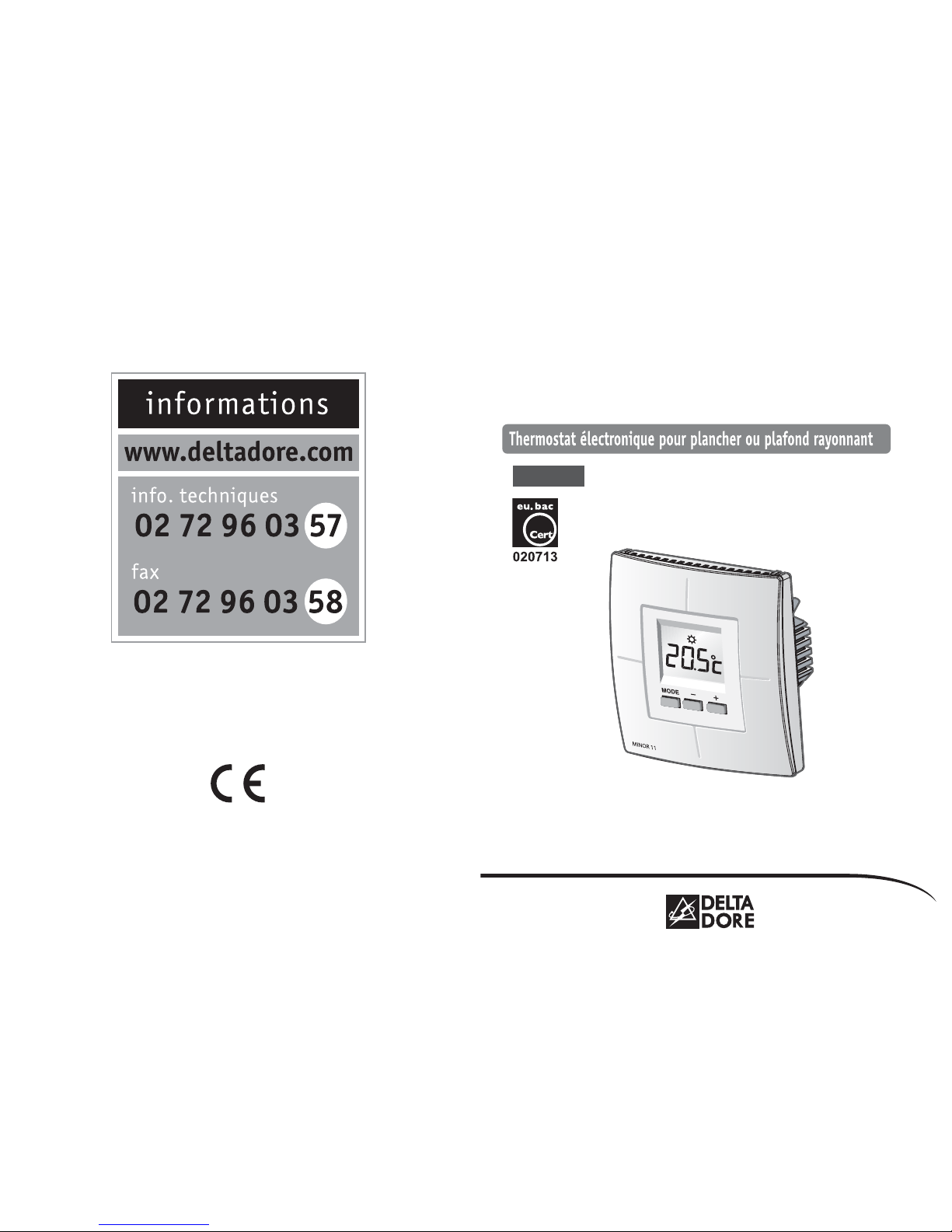

DELTA DORE MINOR 11 Manuale utente

MINOR 11

Guide d’installation et d’utilisation

MINOR 11

6151042

DELTA DORE - Bonnemain - 35270 COMBOURG

E-mail : deltadore@deltadore.com

Appareil conforme aux exigences des directives :

2004/108/CE (Compatibilité ElectroMagnétique)

et 2006/95/CE (Sécurité basse tension)

En raison de l’évolution des normes et du matériel, les caractéristiques

indiquées par le texte et les images de ce document ne nous engagent

qu’après confirmation par nos services.

*2701444_rev.6*

- 2 -

1- SommaireAvertissements

• Lire attentivement cette notice avant toute

installation.

• L’appareil doit être installé selon les normes en

vigueur.

• Avant toute intervention, veuillez couper le

courant.

• Ne pas essayer de réparer cet appareil vous-

même, un service après-vente est à votre

disposition.

• Par souci de clarté, les schémas réalisés sont à

retenir dans leur principe. N'y figurent pas les

protections et autres accessoires exigés par les

normes.

La norme UTE NF C15-100 et les règles de

l'art doivent être respectées. Il est nécessaire

que les appareils connectés ou environnants ne

créent pas de perturbations trop fortes (directi-

ves 2004/108/CE).

- 3 -

1- Sommaire . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2- Présentation . . . . . . . . . . . . . . . . . . . . . . . . 4

2.1 Principe du fil pilote (standard GIFAM) . . . . . .5

3- Emplacement . . . . . . . . . . . . . . . . . . . . . . . . 6

4- Fixation / Raccordement . . . . . . . . . . . . . . . . 7

5- Raccordement . . . . . . . . . . . . . . . . . . . . . . . 8

6- Première mise sous tension . . . . . . . . . . . . . .9

7- Mise en service installateur . . . . . . . . . . . . .10

7.1 Choix de la température affichée . . . . . . . . . .10

7.2 Choix de la sonde de régulation . . . . . . . . . . .10

7.3 Correction de la mesure de température . . . .11

7.4 Verrouillage accès utilisateur . . . . . . . . . . . . .12

7.5 Choix du type d’installation . . . . . . . . . . . . . . .13

7.6 Mise en chauffe progressive . . . . . . . . . . . . . .13

7.7 Puissance à piloter . . . . . . . . . . . . . . . . . . . . .14

7.8 Sortir du mode installateur . . . . . . . . . . . . . . .14

8- Fonctionnement . . . . . . . . . . . . . . . . . . . . . 15

8.1 Choix du mode de fonctionnement . . . . . . . .15

8.2 Réglage des températures de consigne . . . .15

9- Caractéristiques techniques . . . . . . . . . . . . .17

10- Maintenance . . . . . . . . . . . . . . . . . . . . . . .18

- 5 -- 4 -

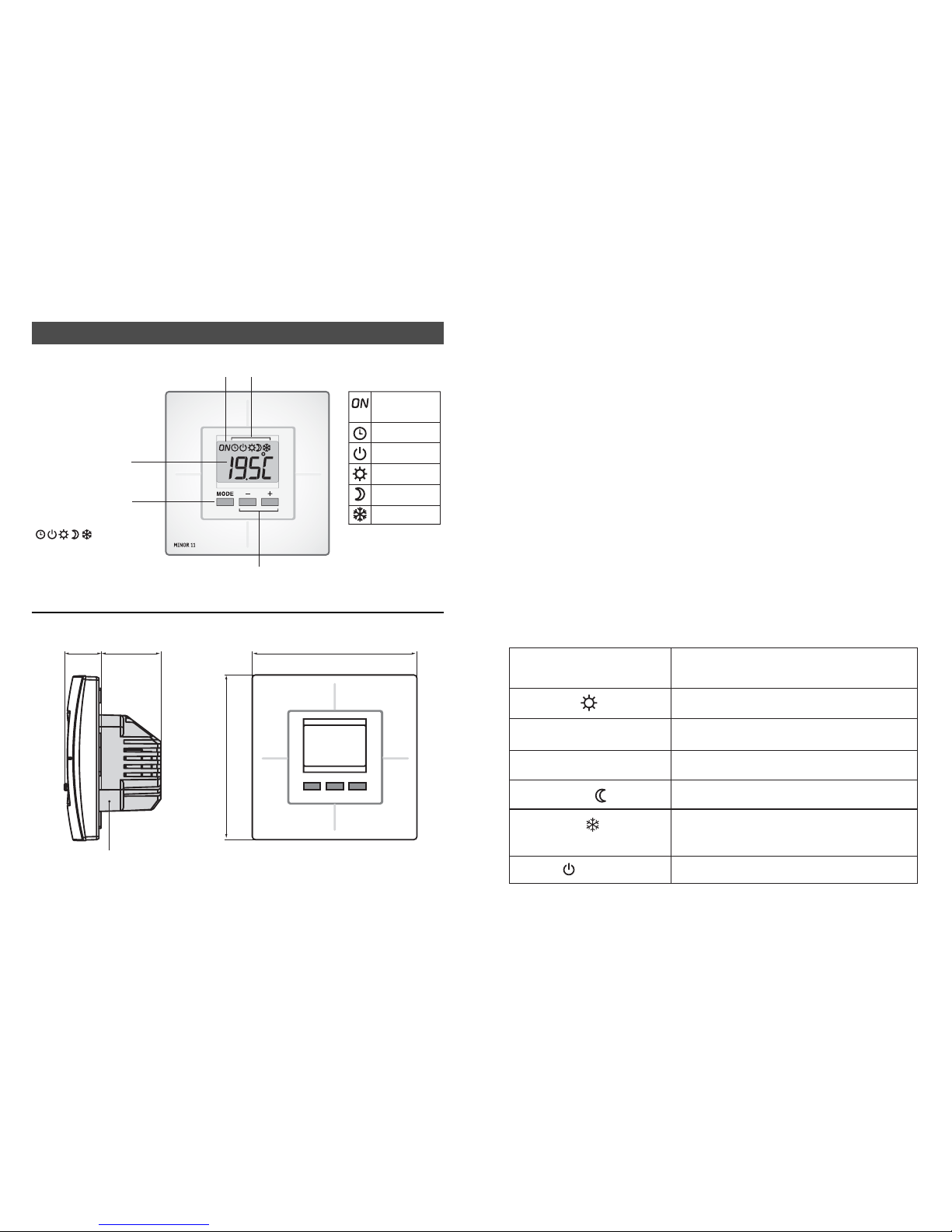

Etat du relais Mode en cours

Touches de réglage

Choix du mode

de fonctionnement

ou configuration

(installateur)

Température

de consigne

ou température

mesurée

par MINOR 11

Auto

Demande

de chauffe

Arrêt

Confort

Economie

Hors Gel

15 mm 33 mm 80 mm

80 mm

Partie s'intégrant à l'intérieur

de la boîte d'encastrement

2.1 Principe du fil pilote (standard GIFAM)

Le principe du fil pilote permet de sélectionner,

à partir d’un programmateur (Gamme CALYBOX,

Gamme Driver...), le mode de fonctionnement

désiré.

Le thermostat MINOR 11 régule alors la

température correspondante.

Ordre envoyé

par le programmateur

Température correspondante

régulée par le thermostat

Confort

Confort- 1°C

Réglage confort (de 5°C à +30°C)

Réglage du Confort - 1°C

Confort- 2°C Réglage du Confort - 2°C

Economie Réglage économie (de 5°C à +30°C)

Hors Gel Hors Gel réglable de 5°C à 15°C

(par défaut 7°C)

Arrêt Arrêt du chauffage

2- Présentation • Adapté au plancher ou plafond rayonnant

électrique,

• Régulation permanente (proportionnelle intégrale),

• Système simple de pilotage (principe du fil pilote),

• Jusqu’à 6 allures de fonctionnement

(standard GIFAM)

- 6 - - 7 -

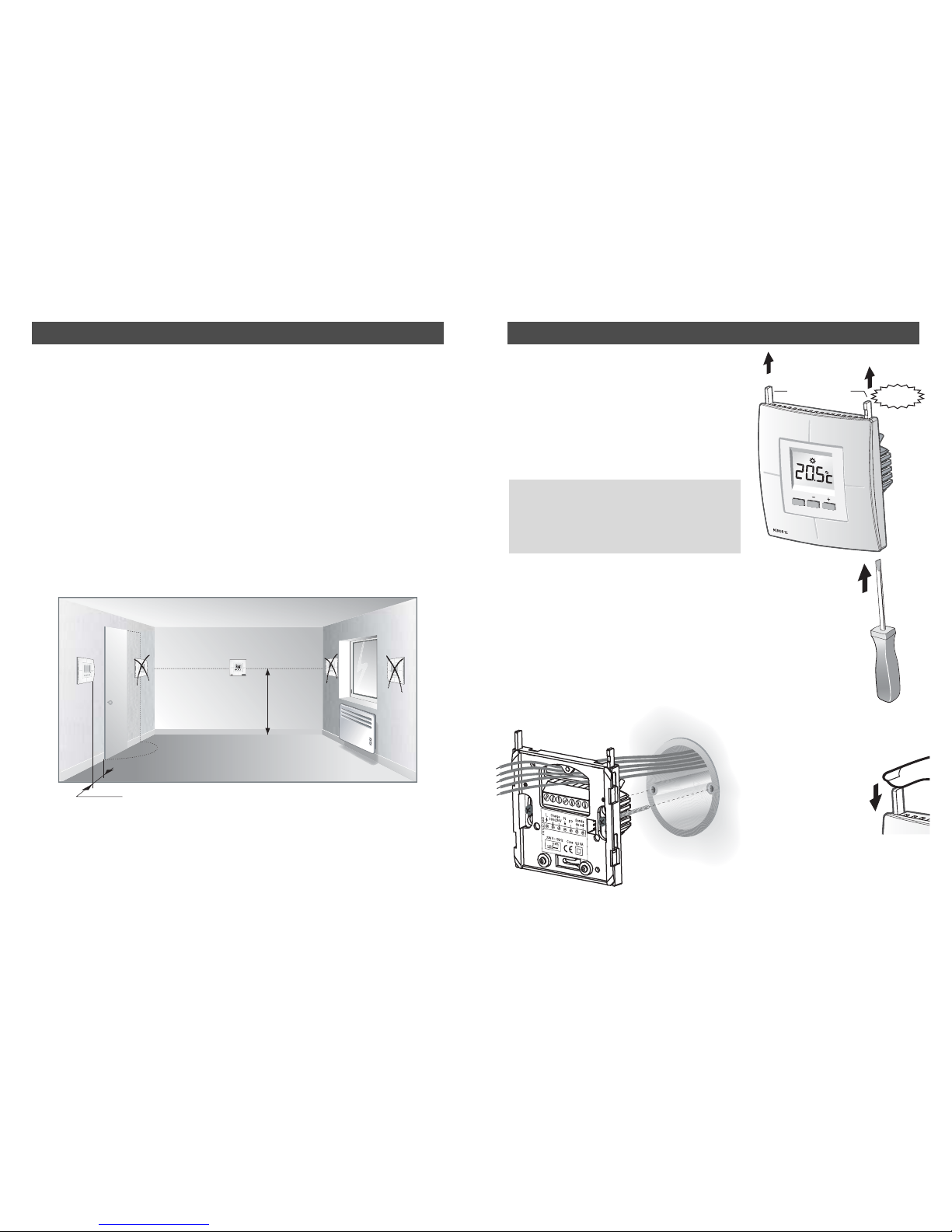

3- Emplacement

Le thermostat MINOR 11 est monté semi-encastré

dans une boîte d’encastrement. Il doit être placé

dans un endroit thermiquement représentatif de la

pièce à réguler, à environ 1,50 m du sol à l’abri de

toute source de chaleur (cheminée, influence du

soleil, ...) et des courants d’air (fenêtre, porte...).

Pour éviter des mouvements d’air parasites qui

fausseraient la mesure de la sonde, il est

nécessaire de boucher l’arrivée des fils dans la

boîte d’encastrement (mastic, laine de verre...).

IMPORTANT : Ne pas installer le MINOR 11 sur

un mur en contact avec l’extérieur ou avec une

pièce non chauffée (ex : garage...).

Hauteur

environ

1,50 m

Mini 40 cm

4- Fixation / Raccordement

Pour ouvrir le boîtier, faites

coulisser les ergots mobiles

à l’aide d’un tournevis et

séparer la face avant du

socle à encastrer.

Avant toute manipulation,

coupez le courant de

l’installation

MODE

Ergots

mobiles "Click"

Avant de fixer le socle sur la boîte

d’encastrement, faites passer les fils

par le trou du socle.

Une fois le socle fixé, raccordez

les fils sur le bornier (dénudage

des fils : environ 6 mm).

Remettez le capot en

place et verrouillez le

en poussant les

ergots mobiles

vers le bas.

Remettez l’installation

sous tension.

- 9 -- 8 -

5- Raccordement

Fil

Pilote

Sonde

de sol

Sonde

de sol

MINOR 11

Charge

10A - 230V

Charge 2300W maxi.

Charge

Fil pilote issu

du programmateur

Fil pilote issu

du programmateur

Le relais est à dimensionner

en fonction de la puissance à piloter

Fil

Pilote

MINOR 11

Charge

10A - 230V

La sonde de sol à utiliser est la référence 6300037.

6- Première mise sous tension

A la première mise sous tension, MINOR 11

démarre le mode “chauffage progressif” prévu pour

les planchers neufs où il est recommandé une mise

en chauffe progressive (sur 20 jours).

Dans ce mode, le pourcentage de chauffe est limité

(à 8% le 1er jour, 12% le 2ème jour... jusqu’à 100% le

20ème jour).

L’écran affiche le nombre de

jours restant et .

Le symbole clignote.

- A tout moment le programme peut être arrêté en

appuyant sur .

- un appui sur la touche permet d’afficher le

programme en cours P1.

Après le délai de 20 jours, MINOR 11 quitte le mode

“chauffage progressif” pour revenir en mode Arrêt.

Il est toujours possible de relancer le chauffage en

mode progressif. (voir mise en service installateur).

- Le pourcentage indiqué ci-dessus est calculé par

rapport à la base de temps de régulation,

- Le mode de chauffage progressif est dépendant

de la température de consigne.

- 11 -

7.3 Correction de la mesure de température (CF05)

Si vous constatez un écart entre la température

constatée (thermomètre) et la température mesurée

par l’appareil, ce menu vous permet de corriger cet

écart (+/- 5°C par pas de 0,1°C).

Exemple : La température affichée est de 19°C et la

température

constatée est de 20°C, réglez +1°C.

Effectuez votre choix par

ou ,validez par un appui bref

sur .

Passage au menu suivant.

Il faut attendre au moins 24 h pour voir l’effet de la

correction sur la température de la pièce.

- 10 -

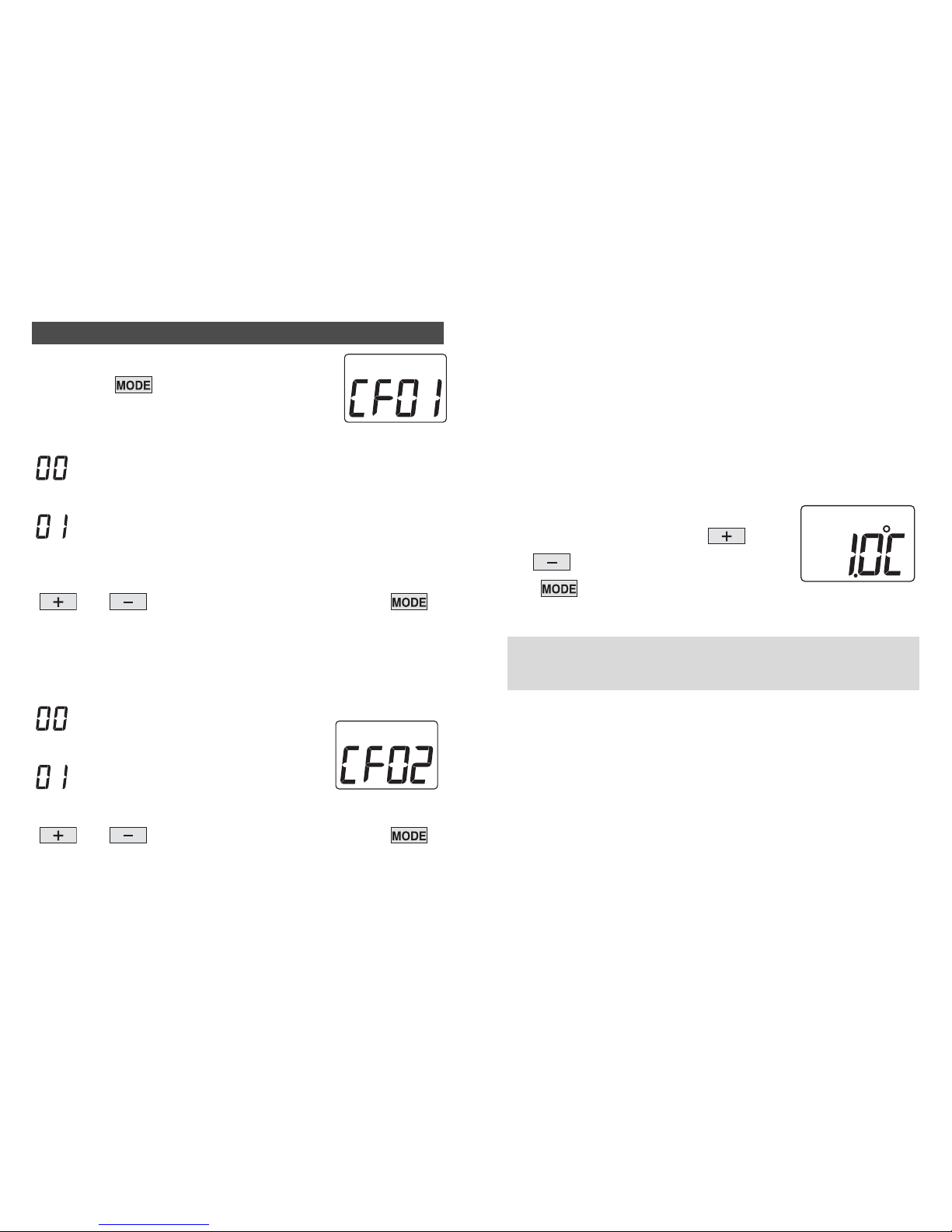

7- Mise en service installateur

Pour entrer dans le mode, appuyez sur

la touche pendant 10 secondes

jusqu’à afficher CF01.

7.1 Choix de la température affichée (CF01)

: Température de la pièce mesurée

par MINOR 11

: Température de consigne en cours

(mode par défaut)

Effectuez votre choix en appuyant sur les touches

ou , validez par un appui bref sur .

Passage au menu suivant.

7.2 Choix de la sonde de régulation (CF02)

: Sonde interne au boîtier

(par défaut)

: Sonde de sol (option)

Effectuez votre choix en appuyant sur les touches

ou , validez par un appui bref sur .

Passage au menu suivant.

7.6 Mise en chauffe progressive

(CF09)

L’indication CF09 est affiché.

: Programme de démarrage N°1 (dalle sèche).

: Programme de démarrage inactif

Effectuez votre choix en appuyant sur les touches

ou , validez par un appui bref sur .

- 13 -

7.5 Choix du type d’installation (CF07)

Ce menu permet de déterminer le type d’application

afin que les paramètres de régulation soient les

mieux adaptés.

: Application Plancher - Régulation P.I.

(affichage par défaut)

: Application Plafond - Régulation P.I.

Effectuez votre choix en appuyant sur les touches

ou , validez par un appui bref sur .

Passage au menu suivant.

Paramètre disponible si choix sonde interne §7.2

- 12 -

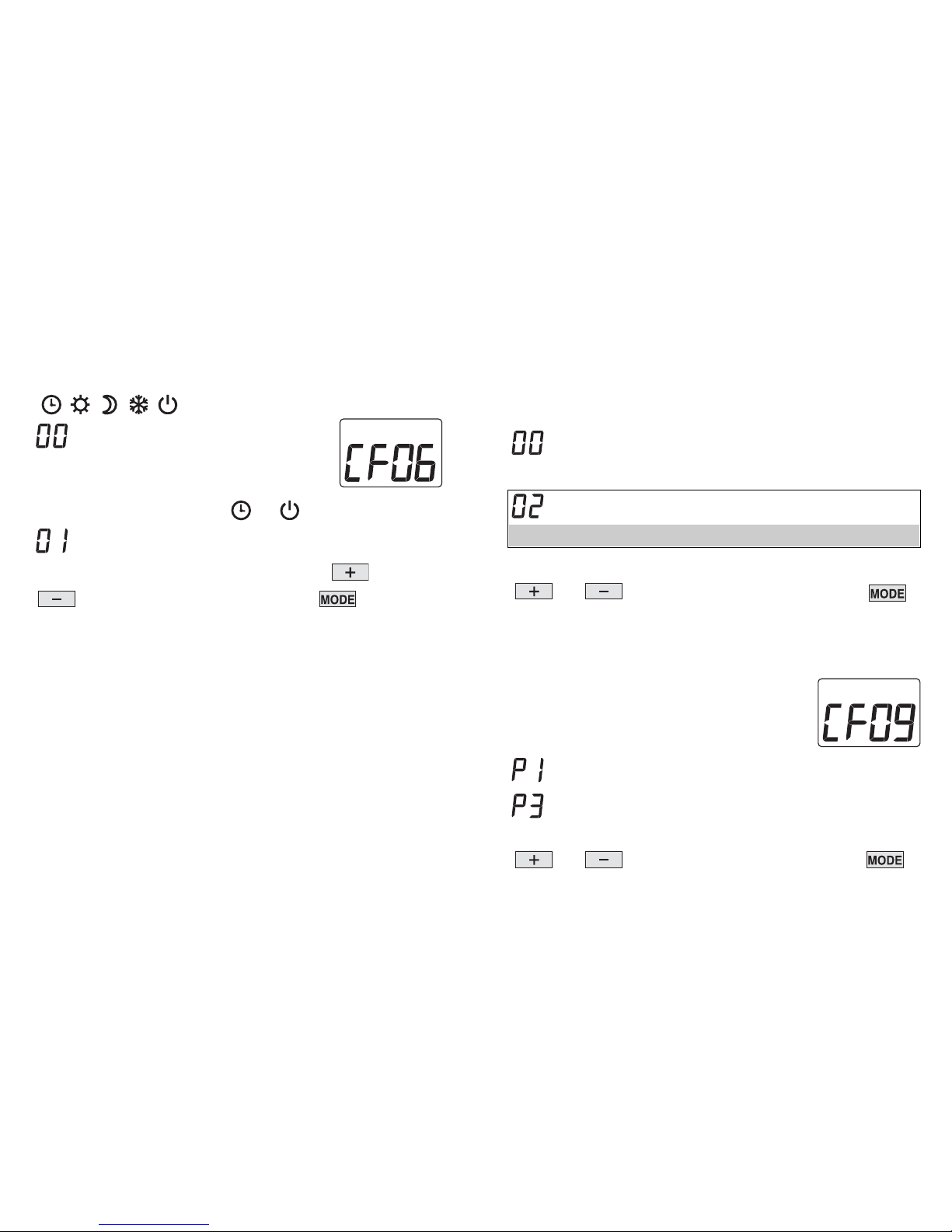

7.4 Verrouillage accès utilisateur (CF06)

Attention : Avant d’activer le verrouillage utilisateur,

sélectionnez le mode de fonctionnement souhaité

().

: Les touches sont verrouillées.

Seule la consigne réglée avant le

verrouillage est modifiable à +/- 3°C

(excepté pour les modes et ).

: Touches actives (affichage par défaut).

Effectuez votre choix par les touches ou

, validez par un appui bref sur .

Passage au menu suivant.

- 15 -

8.2 Réglage des températures de consigne

8.2.1 Réglage consigne sonde interne au boîtier

(choix du type de sonde effectué §7.2)

Sélectionnez le mode à régler ( , ou ) par

la touche .

Par ou , effectuez votre choix

(de 5°C à +30°C ou de 5°C à 15 °C pour le ).

En mode Confort, MINOR 11 régulera selon la

consigne réglée.

8- Fonctionnement

8.1 Choix du mode de fonctionnement

Par appuis brefs successifs sur la touche ,

choisissez le mode de fonctionnement :

AUTO MINOR 11 suit le mode demandé

par le programmateur.

Confort MINOR 11 régule selon la consigne

Confort réglée.

Economie MINOR 11 régule selon la consigne

économie réglée.

Hors-gel MINOR 11 régule selon la consigne

hors-gel réglée.

Arrêt Le chauffage est à l’arrêt

- 14 -

7.8 Sortir du mode installateur

La sortie du mode installateur se

fait par un appui sur la touche

après le dernier menu

(CF09 - § 7.6 ou CF10 - § 7.7) ou

automatiquement après

2 minutes sans appui sur une

touche.

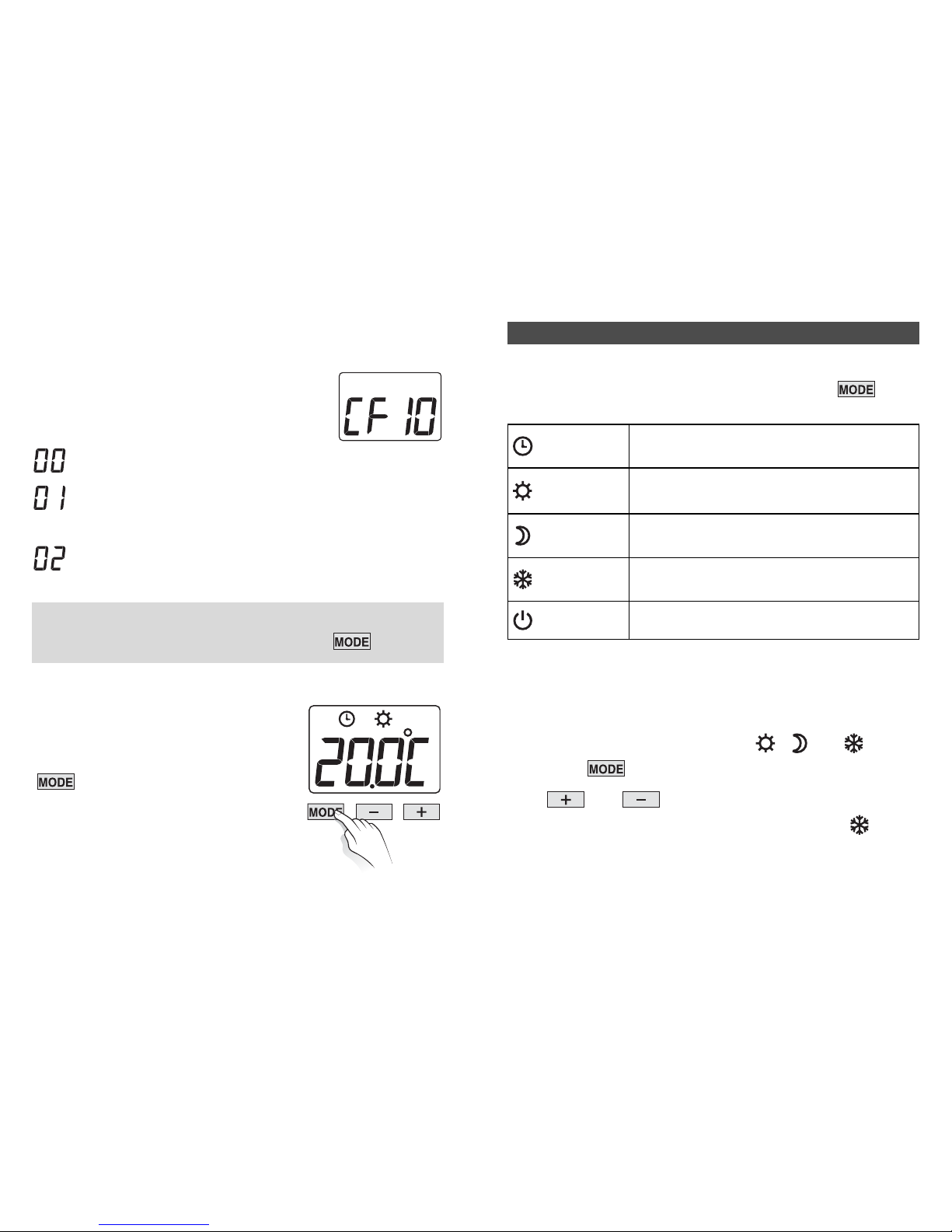

7.7 Puissance à piloter (CF10)

Ce paramètre n’apparaît que si le mode

Plancher (CF07 - § 7.5) et la sonde

interne (CF02 - § 7.2) sont

sélectionnés.

: Jusqu’à 1000 W (pilotage direct)

: De 1000 W à 2300 W (pilotage direct, par

défaut)

: Supérieure à 2300 W (pilotage par contacteur)

Pour accéder rapidement à un menu spécifique

appuyez plusieurs fois sur la touche

- 17 -

10- Caractéristiques techniques

Electriques

• Alimentation 230V, +/- 10%, 50Hz

• Isolement classe II

• Consommation : 0,5 VA

• Sortie contact travail alimenté 10A, 230V

• Action automatique : type 1.C

• 1 entrée fil pilote issu du programmateur

Fonctionnement spécifique

• 6 allures de fonctionnement :

- Confort et économie (réglable de 5°C à 30°C)

- Confort -1°C et Confort -2°C

- Hors-gel réglable de 5°C à 15°C

(excepté pour les applications sonde de sol)

- Arrêt

• Régulation de type P.I. (proportionnelle intégrale),

base de temps 20 mn soit par rapport à la sonde

du thermostat, soit par rapport à une sonde

de sol.

• Certificat eu.bac N°020713

Application : Plancher Chauffant Electrique

CA : 0,7

- 16 -

8.2.2 Réglage consigne sonde de sol

(choix du type de sonde effectué § 7.2)

Sélectionnez le mode à régler ( ou , HG) par la

touche .

Par ou , effectuez votre choix

(réglage de 5 à 40°C pour Confort ou Economie, et

5 à 30°C pour Hors-gel).

Nota : Le réglage de la température de dalle à

26°C correspond à une température ambiante

d’environ 20°C.

Une température de dalle de 23°C correspond à

une température ambiante d’environ 18°C.

Les valeurs indiquées sont des valeurs théoriques.

Il convient de réajuster vos réglages après

quelques jours d’utilisation.

Dans le cas du choix de l’affichage de la

température en cours (mode par défaut, § 7.1),

un premier appui sur la touche ou

affiche la température ambiante,

un second appui permet le réglage de la consigne.

- 18 -

Rien n’apparaît à

l’écran

Pas d’alimentation

Vérifiez l’alimentation

L’indication clignote • Vous êtes en mode

“chauffage progressif”

Voir chapitre 7

Vous ne pouvez pas

régler une température

de consigne

Les touches sont verrouillées

Voir chapitre “mode installateur

Vous êtes en mode AUTO

(consignes non modifiables)

Problème Diagnostic / Solution

11- Maintenance

Mécaniques

• Dimensions : LxHxP = 80 x 80 x 48mm

• IP 30

• Fixation semi-encastré sur boîte d’encastrement

• Installation en milieu normalement pollué

Techniques

• Température de stockage : -10°C à +70°C.

• Température de fonctionnement : 0°C à +40°C

Altri manuali per MINOR 11

Indice

Altri manuali DELTA DORE Termostato

DELTA DORE

DELTA DORE DRIVER 610 Manuale utente

DELTA DORE

DELTA DORE DELTA 8000 TA BUS Manuale utente

DELTA DORE

DELTA DORE DELTA 8000 TAP BUS Manuale utente

DELTA DORE

DELTA DORE DRIVER 620 Manuale utente

DELTA DORE

DELTA DORE TYBOX BUS OT Manuale utente

DELTA DORE

DELTA DORE TYBOX 137 Manuale utente

DELTA DORE

DELTA DORE PACK TYBOX 5000 Manuale utente

DELTA DORE

DELTA DORE Tybox 1117 Manuale utente

DELTA DORE

DELTA DORE Tybox 5300 Manuale utente

DELTA DORE

DELTA DORE TYBOX Manuale utente

DELTA DORE

DELTA DORE Tybox 137 Manuale utente

DELTA DORE

DELTA DORE TYBOX 31 Manuale utente

DELTA DORE

DELTA DORE TYBOX 33 Manuale utente

DELTA DORE

DELTA DORE Tybox 117+ Manuale utente

DELTA DORE

DELTA DORE Pack TYBOX 137 Manuale utente

DELTA DORE

DELTA DORE TYBOX 51 Manuale utente

DELTA DORE

DELTA DORE D10 W RF Manuale utente

DELTA DORE

DELTA DORE TYBOX 147 Manuale utente

DELTA DORE

DELTA DORE Tybox 137+ Manuale utente

DELTA DORE

DELTA DORE Diana D20 Manuale utente

DELTA DORE

DELTA DORE TYBOX 5150 Manuale utente

DELTA DORE

DELTA DORE TYBOX 417 Manuale utente

DELTA DORE

DELTA DORE TYBOX 117 Manuale utente

DELTA DORE

DELTA DORE Rodio Tybox Pac Manuale utente

Manuali Termostato popolari di altre marche

EWELLY

EWELLY EW-181 Manuale utente

Prolon

Prolon T1100 Istruzioni per l'installazione

Computherm

Computherm Q20 Manuale utente

Heatmiser

Heatmiser neoStat Manuale utente

Aube Technologies

Aube Technologies TH111GFCI-NP 240 VCA Manuale utente

Mars

Mars HEAT CONTROLLER IR Wireless Thermostat Manuale utente

Saswell

Saswell SAS920XWHB-7-S-RF Guida

Aircalo

Aircalo TFP1-ET85P2 Manuale utente

Honeywell

Honeywell CM721 Manuale utente

Carrier

Carrier DEBONAIR 33CS Manuale utente

Lennox

Lennox iHarmony Zone Thermostat Istruzioni per il montaggio

Gemtech

Gemtech GT7000 Manuale di istruzioni

Rollei

Rollei Smartes 45000 Manuale utente

Sinope

Sinope TH1300RF Manuale utente

Honeywell

Honeywell RLV4305 Manuale utente

Honeywell

Honeywell Prestige 2.0 THX9421 Manuale utente

NuTone

NuTone NTBZ48 Istruzioni operative originali

Stelpro

Stelpro MAESTRO ASMT402AD Manuale utente
