Digital Projection TITAN sx+600 Manuale utente

Rev F June 2011

TITAN WUXGA, 1080p-600/700, sx+600/700, HD-600,

Reference, Ultra Contrast, FastFrame, 3D, Dual 3D

108-467F

Super High Brightness Digital Video Projector

3 Important Information

Super High Brightness Digitaler Videoprojektor

11 Wichtige Informationen

Vidéo projecteur numérique à forte luminosité

19 Informations importantes

Vídeo-proyector digital de alta luminosidad

27 Información importante

Proiettore video digitale ad alta luminosità

35 Informazioni importanti

Digital videoprojektor Super High Brightness

43 Viktig information

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Rev F June 2011 Page 3

This information booklet contains the following extracts from the User Manual:

Super High Brightness Digital Video Projector

Important Information

Full information about operating, connecting and setting up the projector can be found in the User

Manual, located on the CD.

Symbols used in the User Manual

ELECTRICAL WARNING: this symbol indicates that there is a danger of electrical shock

unless the instructions are closely followed.

WARNING: this symbol indicates that there is a danger of physical injury to yourself

and/or damage to the equipment unless the instructions are closely followed.

NOTE: this symbol indicates that there is some important information that you should read.

English

Digital Projection

Digital Projection Limited,

Greenside Way, Middleton, Manchester M24 1XX, UK.

Registered in England No. 2207264, Registered Office: as above

Tel +44 (0) 161 947 3300

Fax +44 (0) 161 684 7674

Email [email protected], [email protected]

Web Site www.digitalprojection.co.uk

Digital Projection Inc.

55 Chastain Road, Suite 115, Kennesaw, GA 30144. USA

Tel (USA) 770 420 1350

Fax (USA) 770 420 1360

Email [email protected]

Web Site www.digitalprojection.com

Contents

Symbols used in the User Manual...............................................................................................3

Declaration of Conformity..............................................................................................................4

General precautions ........................................................................................................................5

Installation precautions..................................................................................................................6

Operation and configuration precautions.................................................................................7

Compliance with international standards .................................................................................7

Noise ...............................................................................................................................................7

RF Interference...............................................................................................................................7

European Waste Electrical and Electronic Equipment (WEEE) Directive ................................7

Specifications....................................................................................................................................8

Part numbers..................................................................................................................................8

Optical.............................................................................................................................................9

Electrical .......................................................................................................................................10

Physical.........................................................................................................................................10

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Page 4 Rev F June 2011

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Rev F June 2011 Page 5

General precautions

Do not open the cabinet. There are no user serviceable parts inside.

Use only the power cable provided.

Ensure that the power outlet includes a Ground connection, as this equipment MUST be

earthed.

Take care to prevent small objects such as paper or wire from falling into the projector.

If this does happen, switch off immediately, and have the objects removed by

authorised service personnel.

Do not expose the projector to rain or moisture, and do not place any liquids on top of

the projector.

Unplug before cleaning, and use a damp, not wet, cloth.

Do not touch the power plug with wet hands.

Do not touch the power plug during a thunder storm.

Handle the power cable carefully and avoid sharp bends. Do not use a damaged power

cable.

Do not use the lamp for more than 2000 hours, as this may cause serious lamp failure,

damage the lamp module and cause extra cost on replacement.

HID lamps produce high intensity light. Do not look directly at the light coming from the

lamp housing, or the lens, or allow items such as magnifying lenses to be placed in the

light path. This could result in serious eye damage.

Do not touch the ventilation outlets, as they will become hot in use.

Do not cover or obstruct the ventilation outlets or inlets.

Do not cover the lens whilst the projector is switched on. This could cause a fire

Always allow the projector to cool for 5 minutes before disconnecting the power or

moving the projector.

Never use strong detergents or solvents such as alcohol or thinners to clean the

projector and lens.

EnglishEnglish

Declaration of Conformity

Directives covered by this Declaration

2004/108/EC Electromagnetic Compatibility Directive.

2006/95/EC Low Voltage Equipment Directive.

Products covered by this Declaration

Large screen video projector type The CE mark was first applied in:

TITAN sx+600 October 2007

TITAN sx+700 June 2008

TITAN HD-600 October 2007

TITAN 1080p-600 October 2007

TITAN 1080p-700 June 2008

TITAN Reference 1080p October 2007

TITAN 1080p Ultra Contrast June 2008

TITAN 1080p 3D, Dual 3D, Ultra Contrast January 2009

TITAN 1080p Dual FastFrame January 2009

TITAN sx+ 3D, Dual 3D, Ultra Contrast January 2009

TITAN WUXGA 3D, Dual 3D December 2009

TITAN WUXGA 330, 660 December 2009

Basis on which Conformity is being declared

The products identified above comply with the protection requirements of the above EU directives, and

the manufacturer has applied the following standards.

EN 55022:1998 - Limits and Methods of Measurement of Radio Disturbance Characteristics of

Information Technology Equipment.

EN 55024:1998 - Limits and Methods of Measurement of Immunity Characteristics of Information

Technology Equipment.

EN 55103:1997 - Product family Standard for Audio, Video, Audio-Visual and Entertainment

Lighting Control apparatus for Professional Use.

EN 60950-1:2001- Specification for Safety of Information Technology Equipment, including

Electrical Business equipment.

The technical documentation required to demonstrate that the products meet the requirements of the

Low Voltage directive has been compiled by the signatory below and is available for inspection by the

relevant enforcement authorities.

Signed:

Authority: D.J. Quinn, Product Development Director

Date: 1 December 2009

Attention!

The attention of the specifier, purchaser, installer, or user is drawn to special measures and limitations

to use which must be observed when these products are taken into service to maintain compliance

with the above directives. Details of these special measures are available on request, and are also

contained in the product manuals.

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Page 6 Rev F June 2011

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Rev F June 2011 Page 7

Operation and configuration precautions

Do not make changes to the networking configuration unless you understand what you

are doing, or have taken advice from your Network Manager. If you make a mistake,

it is possible that you will lose contact with the projector. Always double-check your

settings before pressing the APPLY button. Always keep a written note of the original

settings, and any changes you have made.

Software update should NOT be carried out except by, or with the supervision of, Digital

Projection Service personnel.

Compliance with international standards

Noise

GSGV Acoustic Noise Information Ordinance

The sound pressure level is less than 70 dB (A) according to ISO 3744 or ISO 7779.

RF Interference

FCC

The Federal Communications Commission does not allow any modifications or changes to the unit

EXCEPT those specified by Digital Projection in this manual. Failure to comply with this government

regulation could void your right to operate this equipment.

This equipment has been tested and found to comply with the limits for a Class A digital device,

pursuant with Part 15 of the FCC Rules. These limits are designed to provide reasonable protection

against harmful interference when the equipment is operated in a commercial environment. This

equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in

accordance with the instruction manual, may cause harmful interference to radio communications.

Operation of this equipment in a residential area may cause harmful interference, in which case the

user will be responsible for correcting any interference.

This equipment contains an FCC approved RF transmitter module with FCC ID: R68WIPORT.

European Waste Electrical and Electronic Equipment (WEEE) Directive

Digital Projection Ltd is fully committed to minimising Waste Electrical and Electronic

Equipment. Our products are designed with reuse, recycling and recovery of all components

in mind. To this end, at end of life, your projector may be returned to Digital Projection Ltd or

its agent so that the environmental impact can be minimised.

EnglishEnglish

Installation precautions

Connect the LAN cable only to a computer LAN connection. Other similar connectors

may have a dangerously high voltage source.

The projector must be installed only by suitably qualified personnel, in accordance with

local building codes.

The projector should be installed as close to the power outlet as possible.

The power connection should be easily accessible, so that it can be disconnected in an

emergency.

Ensure that there is at least 30cm (12in) of space between the ventilation outlets and

any wall, and 10cm (4in) on all other sides.

Do not install the projector close to anything that might be affected by its operational

heat, for instance, polystyrene ceiling tiles, curtains etc.

The projector weighs approximately 31 kg (68 lbs). Use safe handling techniques when

lifting the projector.

When stacking projectors, the stack MUST be vertical, to ensure that the stresses are

distributed to all frame couplings.

Before installation, make sure that the surface, ceiling or rigging that is to support the

projector is capable of supporting the combined weight of the projector and lens (see

specification for exact weights).

Separate backup safety chains or wires should always be used for each projector.

Do not place heavy objects on top of the projector chassis. Only the chassis corners

and the rigging frame are capable of withstanding the weight of another projector.

Do not stack more than 3 projectors.

Do not drop or knock the projector.

1080p, sx+: The lens release lever should always be set to the locked position to

prevent the lens from falling out.

1080p, sx+: Each time a new lens is fitted to the projector, the calibration procedure

must be carried out. (See User Manual.)

Place the projector in a dry area away from sources of dust, moisture, steam, smoke,

sunlight or heat.

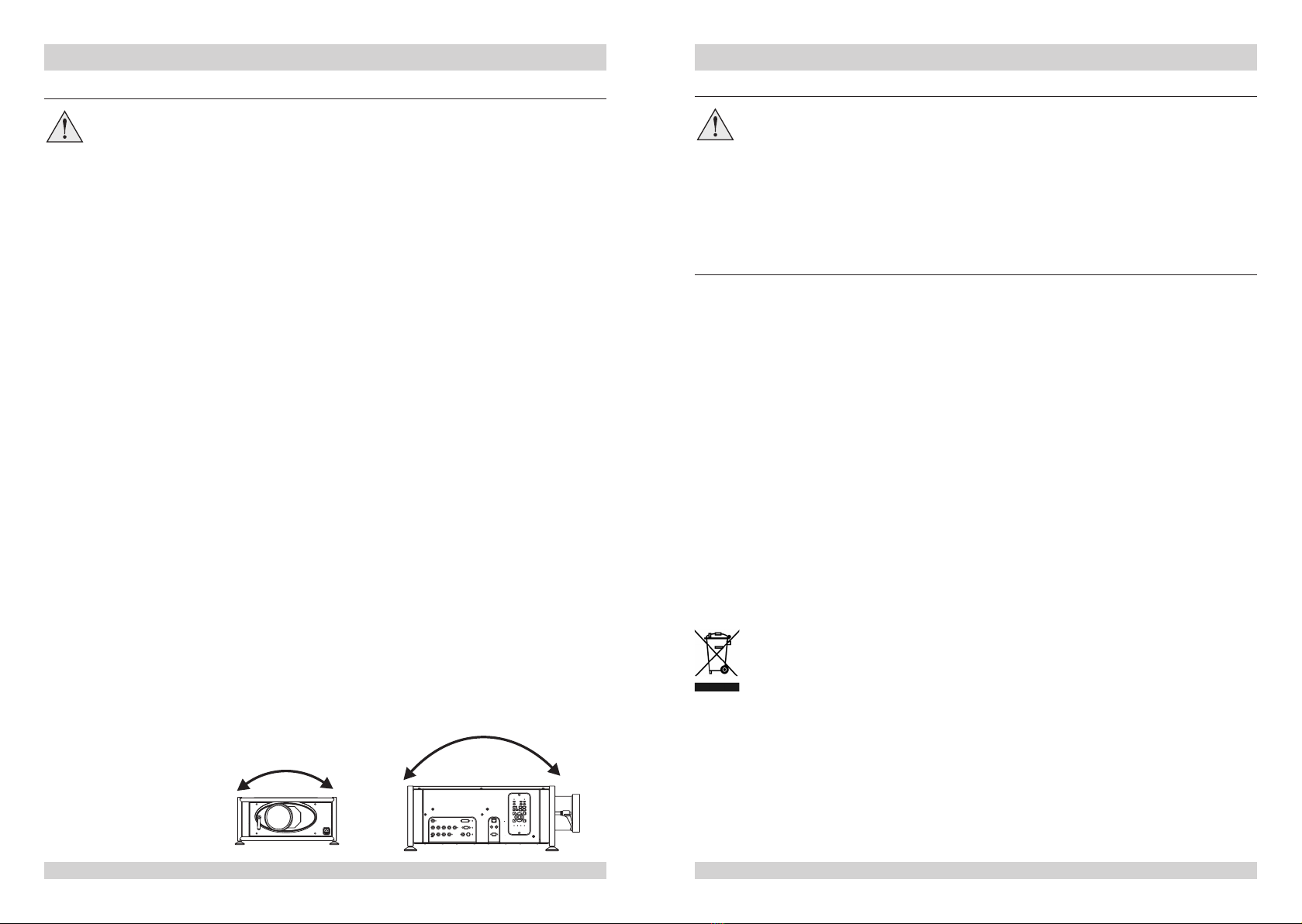

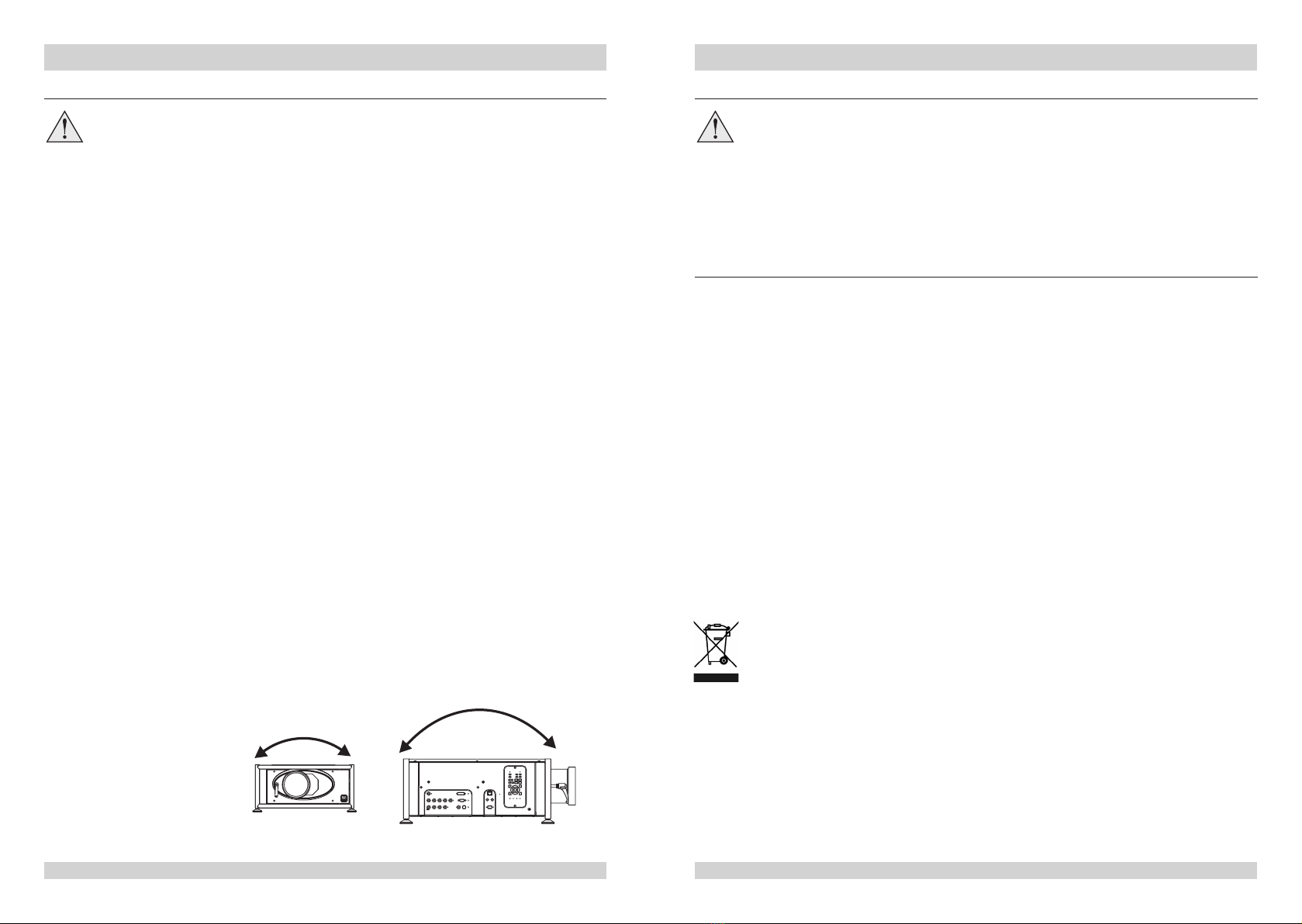

Do not tilt the projector more than ±12° (3D: ±10°) in either direction when in use, as

this may cause serious lamp failure, damage the lamp module and cause extra cost on

replacement. (See User Manual.)

±12° (3D: ±10°) ±12° (3D: ±10°)

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Page 8 Rev F June 2011

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Rev F June 2011 Page 9

Optical

Digital Light Processor WUXGA: 3 x 0.96” Texas Instruments DMD™

resolution 1920 x 1200 pixels

1080p: 3 x 0.95” Texas Instruments DMD™

resolution 1920 x 1080 pixels

sx+: 3 x 0.95” Texas Instruments DMD™

resolution 1400 x 1050 pixels

HD: 3 x 0.8” Texas Instruments DMD™

resolution 1280 x 720 pixels

Pixel fill factor WUXGA, 1080p: 87%

sx+: 90%

HD: 90%

Lamp life (typical) 2000 hours per lamp

Colour temperature Native: 7500°K (±1000°K),

White balance adjustment: 3000°K - 10000°K

Lenses sx+

0.73 : 1 fixed lens 105-607

1.2 : 1 fixed lens (3 - 15m) 105-608

1.2 : 1 fixed lens (1.2 - 2.0m) 105-609

1.26 - 1.61 : 1 zoom lens 109-236

1.5 - 2.02 : 1 zoom lens 105-610

2.02 - 2.77 : 1 zoom lens 105-611

2.77 - 4.51 : 1 zoom lens 105-612

4.51 - 7.53 : 1 zoom lens 105-613

7.5 - 11.2 : 1 zoom lens 109-235

EnglishEnglish

Specifications

Part numbers

Projector Standard Ultra Contrast

WUXGA 3D, Side Lamp 110-404 110-658

WUXGA 3D, Rear Lamp 109-662 109-663

WUXGA Dual 3D 109-664 109-665

WUXGA 330, Side Lamp 111-012 111-013

WUXGA 330, Rear Lamp 110-916 110-956

WUXGA 660 111-014 111-015

1080p 600 107-302, with SDI: 108-643

1080p Reference 107-973, with SDI: 108-644

1080p 700 108-722 108-781

1080p 3D 109-583 109-322

1080p Dual 3D 109-323 109-324

1080p Dual Fast Frame 109-362

sx+600 107-692, sx+700: 107-770

sx+3D 109-340 109-341

sx+Dual 3D 109-334 109-335

HD 600 107-693

Lenses WUXGA, 1080p 600/700

(High Brightness)

0.67 : 1 fixed lens 105-607

1.12 : 1 fixed lens (3 - 15m) 105-608

1.12 : 1 fixed lens (1.2 - 2m) 105-609

1.16 - 1.49 : 1 zoom lens 109 236

1.39 - 1.87 : 1 zoom lens 105-610

1.87 - 2.56 : 1 zoom lens 105-611

2.56 - 4.16 : 1 zoom lens 105-612

4.16 - 6.96 : 1 zoom lens 105-613

6.92 - 10.36 : 1 zoom lens 109-235

Lenses WUXGA, 1080 Reference, Ultra Contrast

(High Contrast)

0.67 : 1 fixed lens 107-195

1.12 : 1 fixed lens (3 - 15m) 105-608

1.12 : 1 fixed lens (1.2 - 2m) 105-609

1.16 - 1.49 : 1 zoom lens 109-359

1.39 - 1.87 : 1 zoom lens 107-196

1.87 - 2.56 : 1 zoom lens 107-197

2.56 - 4.16 : 1 zoom lens 107-198

4.16 - 6.96 : 1 zoom lens 107-199

6.92 - 10.36 : 1 zoom lens 109-358

Power cable 10A, Europe 102-163 Power cable 10A, United Kingdom 102-180

Power cable 13A, North America 102-165 3D Sync cable 109-697

Remote control 105-023 4x AAA batteries 105-922

Rigging frame 107-956 Lens clamp 111-256

User manual on CD 105-923 Important Information 108-467

Lenses HD-600

0.63 : 1 fixed lens 001-734

0.96 : 1 fixed lens 001-735

1.2 - 1.44 : 1 zoom lens 001-736

1.44 - 1.8 : 1 zoom lens 001-737

1.8 - 2.4 : 1 zoom lens 001-738

2.4 - 3.6 : 1 zoom lens 001-739

3.6 - 5.6 : 1 zoom lens 001-740

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Page 10 Rev F June 2011

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Rev F June 2011 Page 11

Dieses Informationsheft enthält die folgenden Auszüge aus dem Benutzerhandbuch:

Super High Brightness Digitaler Videoprojektor

Wichtige Informationen

Vollständige Informationen über den Betrieb, den Anschluss und die Einstellungen des Projektors

finden Sie im Benutzerhandbuch auf der CD.

Symbol in diesem Leitfaden

ELEKTRISCHE WARNUNG: Dieses Symbol weist darauf hin, dass Stromschlaggefahr

besteht, wenn die Anweisungen nicht strikt befolgt werden.

WARNUNG: Dieses Symbol weist darauf hin, dass die Gefahr von Körper- und

Sachschäden besteht, wenn die Anweisungen nicht strikt befolgt werden.

HINWEIS: Dieses Symbol weist auf wichtige Informationen hin, die Sie lesen sollten.

DeutscheEnglish

Electrical

Inputs WUXGA, 1080p, sx+: RGB1, RGB2, DVI-Single, SDI, Composite

Video, S-Video, Component. 3D only: and DVI-Single/Dual/Twin

HD: RGB1, RGB2, DVI-Single, Composite Video, S-Video,

Component

Pixel clock up to 165MHz

Control inputs 1 x LAN, 1 x wifi LAN

1 x RS232 serial: 19200 baud, 8 bits, 1 stop bit, no parity

1 x remote control

3D only: 1 x 3D sync

Indicators Input, Power, Shutter, Error, IR, Lamp 1, Lamp 2. 3D only: 3D

Mains voltage 100-230 VAC ±10%, 48-62Hz (single phase)

Power consumption 600, Reference: 850W, 700, Ultra Contrast: 950W

WUXGA/1080p, 3D: 600W, 3D Dual: 1000W

International Regulations Meets FCC Class A requirements

Meets EMC Directives (EN 55022, EN 55024, EN 55103)

Meets Low Voltage Directive (EN60950)

Physical

Operating Temperature 600: 0 to 40°C, 700, WUXGA, 3D: 0 to 35°C

Storage Temperature -10 to 50°C

Thermal Dissipation 600, Reference: 2900 BTU/hr, 700, Ultra Contrast: 3241 BTU/hr

WUXGA/1080p, 3D: 1770 BTU/hr, 3D Dual: 2777 BTU/hr

Operating Humidity 20% to 80% non-condensing

Weight approximately 31 kg (68 lbs)

FCC WIFI ID, R68WIPORT

Specifications are subject to change without notice.

Inhalt

Symbol in diesem Leitfaden........................................................................................................11

Konformitätserklärung..................................................................................................................12

Allgemeine Vorsichtsmaßnahmen.............................................................................................13

Vorsichtsmaßnahmen bei der Installation...............................................................................14

Vorsichtsmaßnahmen bei Betrieb und Konfiguration .........................................................15

Übereinstimmung mit internationalen Normen .....................................................................15

Lärm ..............................................................................................................................................15

Funkstörung .................................................................................................................................15

Europäische Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) ................................15

Technische Daten ...........................................................................................................................16

Teilenummern...............................................................................................................................16

Optisch..........................................................................................................................................17

Elektrisch......................................................................................................................................18

Physisch .......................................................................................................................................18

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Page 12 Rev F June 2011

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Rev F June 2011 Page 13

Allgemeine Vorsichtsmaßnahmen

Öffnen Sie den Schrank nicht. Er enthält keine Teile, die durch Benutzer gewartet

werden können.

Verwenden Sie nur das mitgelieferte Netzkabel.

Stellen Sie sicher, dass die Steckdose einen Erdungsanschluss hat, weil diese

Ausrüstung geerdet sein MUSS.

Achten Sie darauf, dass keine kleinen Gegenstände wie Papier oder Draht in den

Projektor fallen. Wenn es trotzdem passiert, schalten Sie das Gerät sofort ab, und

lassen Sie die Gegenstände durch einen qualifizierten Techniker entfernen.

Setzen Sie den Projektor nicht Regen oder Feuchtigkeit aus und stellen Sie keine

Flüssigkeiten auf den Projektor.

Ziehen Sie zum Reinigen stets den Netzstecker heraus. Verwenden Sie ein leicht

angefeuchtetes (kein nasses) Tuch.

Berühren Sie den Netzstecker nicht mit nassen Händen.

Berühren Sie den Netzstecker nicht während eines Gewitters.

Gehen Sie sorgfältig mit dem Netzkabel um, damit keine Knicke entstehen. Benutzen

Sie ein beschädigtes Netzkabel nicht mehr.

Betreiben Sie die Lampe nicht länger als 2000 Stunden, sonst riskieren Sie

Betriebsstörungen der Lampe und Schäden am Lampenmodul, deren Ersatz Ihnen

zusätzliche Kosten verursacht.

HID-Lampen erzeugen hochintensives Licht. Schauen Sie nicht direkt in das Licht,

das aus dem Lampengehäuse oder von der Linse kommt, und bringen Sie keine

Gegenstände wie z.B. ein Vergrößerungsglas in den Lichtweg. Sie riskieren dadurch

schwere Augenschäden.

Berühren Sie die Lüftungsöffnungen nicht. Sie werden bei Betrieb heiß.

Bedecken oder blockieren Sie nicht die Eingänge und Ausgänge der Lüftung.

Bedecken Sie die Linse nicht, während der Projektor eingeschaltet ist. Es besteht

Feuergefahr.

Lassen Sie den Projektor fünf Minuten abkühlen, bevor Sie die Stromversorgung

trennen oder den Projektor bewegen.

Reinigen Sie Projektor und Linse nie mit scharfen Reinigungs- oder Lösungsmitteln wie

z.B. Alkohol oder Verdünner.

DeutscheDeutsche

Konformitätserklärung

Richtlinien, die durch diese Erklärung gedeckt sind

2004/108/EWG-Richtlinie über elektromagnetische Verträglichkeit.

2006/95/EWG Niederspannungsrichtlinie.

Produkte, die durch diese Erklärung gedeckt sind

Großschirm-Videoprojektor Typ Das CE-Gütezeichen wurde erstmals angebracht:

TITAN sx+600 Oktober 2007

TITAN sx+700 Juni 2008

TITAN HD-600 Oktober 2007

TITAN 1080p-600 Oktober 2007

TITAN 1080p-700 Juni 2008

TITAN Reference 1080p Oktober 2007

TITAN 1080p Ultra Contrast Juni 2008

TITAN 1080p 3D, Dual 3D, Ultra Contrast Januar 2009

TITAN 1080p Dual FastFrame Januar 2009

TITAN sx+ 3D, Dual 3D, Ultra Contrast Januar 2009

TITAN WUXGA 3D, Dual 3D Dezember 2009

TITAN WUXGA 330, 660 Dezember 2009

Basis, auf der die Konformität erklärt wird

Die oben genannten Produkte stimmen mit den Schutzanforderungen der oben aufgeführten EU-

Richtlinien überein, und der Hersteller hat die folgenden Normen angewandt:

EN 55022:1998 - Grenzwerte und Messverfahren für Funkstörungen von Einrichtungen der

Informationstechnik.

EN 55024:1998 - Einrichtungen der Informationstechnik - Störungseigenschaften - Grenzwerte

und Messverfahren.

EN 55103:1997 - Produktfamiliennorm für Audio-, Video-, und audiovisuelle Einrichtungen sowie

für Studio-Lichtsteuereinrichtungen für professionellen Einsatz.

EN 60950-1:2001 - Sicherheitsstandard für Geräte der Informationstechnologie, einschließlich

professionelle Geräte.

Die erforderliche technische Dokumentation für den Nachweis, dass die Produkte die Anforderungen

der Niederspannungsrichtlinie erfüllen, wurde durch den unten stehenden Unterzeichner

zusammengetragen und ist zur Einsicht durch die vollziehenden Behörden verfügbar.

Unterzeichner:

Autorität: D.J. Quinn, Product Development Director

Datum: 1. Dezember 2009

Achtung!

Der jeweilige Käufer, Installierer oder Benutzer wird auf spezielle Maßnahmen und Beschränkungen

hingewiesen, die zu berücksichtigen sind, wenn diese Produkte in Betrieb genommen werden, um die

Einhaltung der oben aufgeführten Richtlinien zu gewährleisten. Details dieser speziellen Maßnahmen

sind auf Anfrage verfügbar und sind ebenfalls in den Produkthandbüchern enthalten.

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Page 14 Rev F June 2011

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Rev F June 2011 Page 15

Vorsichtsmaßnahmen bei Betrieb und Konfiguration

Ändern Sie die Netzwerkkonfiguration nur, wenn Sie genau wissen, was Sie tun oder bei

Ihrem Netzwerkmanager Anweisungen eingeholt haben. Wenn Sie einen Fehler machen,

geht möglicherweise die Verbindung zum Projektor verloren. Überprüfen Sie Ihre

Einstellungen stets ein zweites Mal, bevor Sie die Taste APPLY drücken. Notieren Sie

die ursprünglichen Einstellungen und alle vorgenommenen Änderungen

Eine Softwareaktualisierung MUSS durch Personal von Digital Projection Service

beaufsichtigt werden.

Übereinstimmung mit internationalen Normen

Lärm

GSGV Acoustic Noise Information Ordinance

Der Schalldruckpegel beträgt weniger als 70 dB (A)gemäß ISO 3744 oder ISO 7779.

Funkstörung

FCC

Die FCC (Federal Communications Commission) lässt keine Modifizierungen oder Änderungen am

Gerät zu, AUSGENOMMEN jene, die durch Digital Projection in diesem Handbuch beschrieben sind.

Bei Missachtung dieser Regierungsvorschrift verlieren Sie möglicherweise das Recht, das Gerät zu

betreiben.

Dieses Gerät wurde geprüft und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, gemäß

Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Störungen

gewährleisten, wenn das Gerät in einer kommerziellen Umgebung betrieben wird. Das Gerät erzeugt,

verwendet und kann Funkfrequenzenergie ausstrahlen und kann, wenn es nicht in Übereinstimmung

mit dem Anweisungshandbuch installiert und betrieben wird, Störungen an Funkanlagen verursachen.

Der Betrieb des Geräts in einer Wohnumgebung kann Störungen verursachen, deren Behebung in die

Verantwortlichkeit des Benutzers fällt.

Das Gerät enthält ein von der FCC-Behörde genehmigtes RF-Transmittermodul mit der FCC-ID:

R68WIPORT.

Europäische Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)

Digital Projection Ltd. setzt sich aktiv dafür ein, die Auswirkungen von Elektro- und

Elektronik-Altgeräten auf die Umwelt zu reduzieren. Bei der Herstellung unserer Produkte

achten wir darauf, dass alle Komponenten wiederverwendet, recycelt und wiedergewonnen

werden können. Um Auswirkungen auf die Umwelt zu reduzieren, können Sie Ihren Projektor

deshalb am Ende dessen Lebensdauer an Digital Projection Ltd. oder einen unserer

Vertreter zurückgeben.

DeutscheDeutsche

Vorsichtsmaßnahmen bei der Installation

Schließen Sie das LAN-Kabel nur an einen Computer-LAN-Anschluss an. Andere

ähnliche Anschlüsse haben möglicherweise eine gefährliche Hochspannungsquelle.

Der Projektor darf nur von qualifiziertem Fachpersonal in Übereinstimmung mit den

einschlägigen lokalen Vorschriften installiert werden.

Der Projektor muss so nahe wie möglich bei der Steckdose installiert werden.

Der Stromanschluss muss leicht zugänglich sein, so dass der Strom in einem Notfall

sofort abgeschaltet werden kann.

Stellen Sie sicher, dass mindestens 30 cm (12 Zoll) Platz zwischen den

Lüftungsöffnungen und jeder Wand und 10 cm (4 Zoll) auf allen anderen Seiten sind.

Installieren Sie den Projektor nicht in der Nähe von etwas, das unter der Betriebswärme

leiden kann (z.B. Polystyroldecken, Fliesen, Vorhänge usw.

Der Projektor wiegt etwa 31 kg. Achten Sie beim Tragen des Projektors darauf, dass

dieser gut gesichert ist.

Wenn Sie Projektoren stapeln, MUSS dies senkrecht erfolgen, um sicherzustellen, dass

die Belastungen auf alle vier Rahmenkopplungen verteilt werden.

Stellen Sie vor der Installation sicher, dass die Oberfläche, die Decke oder die

Vorrichtung, die den Projektor trägt, das kombinierte Gewicht von Projektor und Linse

aushält (exakte Gewichtsangaben finden Sie in den technischen Daten).

Separate Sicherungsketten oder -drähte müssen stets für jeden Projektor benutzt

werden.

Stellen Sie keine schweren Gegenstände auf das Projektorgehäuse. Nur die

Gehäuseecken und der Abspannungsrahmen können mit dem Gewicht eines weiteren

Projektors belastet werden.

Stapeln Sie höchstens 3 Projektoren aufeinander.

Lassen sie den Projektor nicht fallen, und verkratzen Sie ihn nicht.

1080p, sx+: Der Freigabehebel für die Linse sollte immer in der gesperrten Position

eingerastet sein, damit die Linse nicht herausfallen kann.

1080p, sx+: Jedes Mal, wenn eine neue Linse in den Projektor eingesetzt wird, muss

das Kalibrierungsverfahren ausgeführt werden. (Siehe Benutzerhandbuch.)

Stellen Sie den Projektor in einem trockenen Bereich fern von Staub-, Feuchtigkeits-,

Dampf-, Rauch oder Wärmequellen und von Sonnenlicht auf.

Neigen Sie den Projektor höchstens ±12° (3D: ±10°) in irgendeiner Richtung wenn er

in Betrieb ist. Andernfalls riskieren Sie Störungen der Lampe und schwere Schäden

am Lampenmodul, deren Ersatz Ihnen zusätzliche Kosten verursacht. (Siehe

Benutzerhandbuch.)

±12° (3D: ±10°) ±12° (3D: ±10°)

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Page 16 Rev F June 2011

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Rev F June 2011 Page 17

DeutscheDeutsche

Technische Daten

Teilenummern

Projektor Standard Hohe Kontrast

WUXGA 3D, Side Lamp 110-404 110-658

WUXGA 3D, Rear Lamp 109-662 109-663

WUXGA Dual 3D 109-664 109-665

WUXGA 330, Side Lamp 111-012 111-013

WUXGA 330, Rear Lamp 110-916 110-956

WUXGA 660 111-014 111-015

1080p 600 107-302, mit SDI: 108-643

1080p Reference 107-973, mit SDI: 108-644

1080p 700 108-722 108-781

1080p 3D 109-583 109-322

1080p Dual 3D 109-323 109-324

1080p Dual Fast Frame 109-362

sx+600 107-692, sx+700: 107-770

sx+3D 109-340 109-341

sx+Dual 3D 109-334 109-335

HD 600 107-693

Linsen WUXGA, 1080p 600/700

(Hohe Helligkeit)

0,67 : 1 feste Linse 105-607

1,12 : 1 feste Linse (3 - 15m) 105-608

1,12 : 1 feste Linse (1,2 - 2m) 105-609

1,16 - 1,49 : 1 Zoomlinse 109 236

1,39 - 1,87 : 1 Zoomlinse 105-610

1,87 - 2,56 : 1 Zoomlinse 105-611

2,56 - 4,16 : 1 Zoomlinse 105-612

4,16 - 6,96 : 1 Zoomlinse 105-613

6,92 - 10,36 : 1 zoom lens 109-235

Linsen WUXGA, 1080p Reference, Ultra Contrast

(Hohe Kontrast)

0,67 : 1 feste Linse 107-195

1,12 : 1 feste Linse (3 - 15m) 105-608

1,12 : 1 feste Linse (1,2 - 2m) 105-609

1,16 - 1,49 : 1 Zoomlinse 109-359

1,39 - 1,87 : 1 Zoomlinse 107-196

1,87 - 2,56 : 1 Zoomlinse 107-197

2,56 - 4,16 : 1 Zoomlinse 107-198

4,16 - 6,96 : 1 Zoomlinse 107-199

6,92 - 10,36 : 1 Zoomlinse 109-358

Linsen sx+

0,73 : 1 feste Linse 105-607

1,2 : 1 feste Linse (3 - 15m) 105-608

1,2 : 1 feste Linse (1,2 - 2,0m) 105-609

1,26 - 1,61 : 1 Zoomlinse 109-236

1,5 - 2,02 : 1 Zoomlinse 105-610

2,02 - 2,77 : 1 Zoomlinse 105-611

2,77 - 4,51 : 1 Zoomlinse 105-612

4,51 - 7,53 : 1 Zoomlinse 105-613

7,5 - 11,2 : 1 Zoomlinse 109-235

Netzkabel 10 A, Europa 102-163 Netzkabel 10 A, Großbritannien 102-180

Netzkabel 13 A, Nordamerika 102-165 Kabel Synchronisierungs-3D 109-697

Fernbedienung 105-023 Vier Batterien vom Typ AAA 105-922

Abspannungsrahmen 107-956 Objektivklemmplatte 111-256

Benutzerhandbuch 105-923 Wichtige Informationen 108-467

Linsen HD-600

0,63 : 1 feste Linse 001-734

0,96 : 1 feste Linse 001-735

1,2 - 1,44 : 1 Zoomlinse 001-736

1,44 - 1,8 : 1 Zoomlinse 001-737

1,8 - 2,4 : 1 Zoomlinse 001-738

2,4 - 3,6 : 1 Zoomlinse 001-739

3,6 - 5,6 : 1 Zoomlinse 001-740

Optisch

Digitaler Lichtprozessor WUXGA: 3 x 0,96” Texas Instruments DMD™

Auflösung 1920 x 1200 Pixel

1080p: 3 x 0,95” Texas Instruments DMD™

Auflösung 1920 x 1080 Pixel

sx+: 3 x 0,95” Texas Instruments DMD™

Auflösung 1400 x 1050 Pixel

HD-600: 3 x 0,8” Texas Instruments DMD™

Auflösung 1280 x 720 Pixel

Pixel-Füllfaktor WUXGA, 1080p: 87%

sx+: 90%

HD: 90%

Lebensdauer der Lampe (typisch) 2000 Stunden pro lampe

Farbtemperatur Nativ: 7500 °K (±1000 °K),

Weißabgleichsanpassung: 3000 °K-10000 °K

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Page 18 Rev F June 2011

Digital Projection TITAN WUXGA/1080p/sx+- 600/700, HD-600, Reference, UC, 3D, Dual 3D

Rev F June 2011 Page 19

Ce livret d’informations contient les extraits suivants issus du manuel d’utilisateur :

Vidéo projecteur numérique à forte luminosité

Informations importantes

Les informations complètes relatives au fonctionnement, au branchement et à la configuration du

projecteur se trouvent dans le manuel d’utilisation sur le CD.

Symboles utilisés dans ce manuel

AVERTISSEMENT - RISQUE D’ELECTROCUTION : ce symbole indique le risque

potentiel d’électrocution en cas de non-respect des consignes délivrées.

AVERTISSEMENT : ce symbole indique le risque potentiel de blessure et/ou

d’endommagement du matériel en cas de non-respect des consignes délivrées.

REMARQUE : ce symbole indique la présence d’informations importantes dont vous devez

prendre connaissance.

FrançaisDeutsche

Elektrisch

Eingänge WUXGA, 1080p, sx+: RGB1, RGB2, DVI-Single, SDI, Composite

Video, S-Video, Component. Nur bei 3D: und DVI-Single/Dual/Twin

HD: RGB1, RGB2, DVI-Single, Composite Video, S-Video,

Component

Pixeluhr bis zu 165MHz

Steuereingänge 1 x LAN, 1 x Wifi-LAN

1 x RS232 seriell:19200 Baud, 8 Bit, 1 Stopbit, kein Paritätsbit

1 x Fernbedienung

Nur bei 3D: 1 x 3D Synchronisierungs

Anzeigen Eingänge, Power, Shutter, Error, IR, Lamp 1, Lamp 2, Nur bei 3D: 3D

Netzspannung 100-230 VAC ±10 %, 48-62Hz (single phase)

Leistungsaufnahme 600, Reference: 850W, 700, Ultra Contrast: 950W

WUXGA/1080p, 3D: 600W, 3D Dual: 1000W

Internationale Vorschriften Entspricht den Anforderungen der FCC-Klasse A

Entspricht den EMV-Richtlinien (EN 55022, EN 55024, EN 55103)

Entspricht der Niederspannungsrichtlinie (EN60950)

Physisch

Temperatur bei Betrieb 600: 0 bis 40°C, 700, WUXGA, 3D: 0 bis 35°C

Temperatur bei Lagerung -10 bis 50°C

Thermische Streuung 600, Reference: 2900 BTU/hr, 700, Ultra Contrast: 3241 BTU/hr

WUXGA/1080p, 3D: 1770 BTU/hr, 3D Dual: 2777 BTU/hr

Feuchtigkeit bei Betrieb 20% bis zu 80 % nicht-kondensierend

Gewicht etwa 31kg

FCC WIFI ID, R68WIPORT

Änderungen der Spezifikationen vorbehalten.

Sommaire

Symboles utilisés dans ce manuel............................................................................................19

Déclaration de conformité............................................................................................................20

Précautions d’ordre général........................................................................................................21

Précautions relatives à l’installation.........................................................................................22

Précautions relatives à l’utilisation et à la configuration ...................................................23

Conformité avec les normes internationales .........................................................................23

Bruit...............................................................................................................................................23

Interférence RF.............................................................................................................................23

Directive relative aux déchets d’équipements électriques et électroniques (DEEE) ............23

Spécifications..................................................................................................................................24

Référence des pièces ..................................................................................................................24

Caractéristiques optiques...........................................................................................................25

Caractéristiques électriques.......................................................................................................26

Caractéristiques physiques ........................................................................................................26

Altri manuali per TITAN sx+600

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Digital Projection Proiettore

Digital Projection

Digital Projection Insight Laser 4K Manuale utente

Digital Projection

Digital Projection TITAN WUXGA Quad 3D Manuale utente

Digital Projection

Digital Projection TITAN HD-600 Manuale utente

Digital Projection

Digital Projection E-Vision Laser 15000 Series Scheda tecnica

Digital Projection

Digital Projection HIGHlite 730 Series Manuale utente

Digital Projection

Digital Projection Mercury Quad Series Manuale utente

Digital Projection

Digital Projection LIGHTNING 38-WUXGA 3D Ultra Contrast Manuale utente

Digital Projection

Digital Projection Titan 1080p-500 Manuale operativo

Digital Projection

Digital Projection E-Vision Laser 5900 Series Manuale operativo

Digital Projection

Digital Projection M-Vision Cine 230 Manuale utente

Digital Projection

Digital Projection Titan 930 Manuale utente

Digital Projection

Digital Projection M-Vision 1080p-260 series Manuale utente

Digital Projection

Digital Projection TITAN Quad 1080p-3D Manuale utente

Digital Projection

Digital Projection HL12000HD Manuale utente

Digital Projection

Digital Projection TITAN sx+-500 Manuale utente

Digital Projection

Digital Projection M-Vision Cine 320 Series Manuale utente

Digital Projection

Digital Projection HIGHlite 4100gv Manuale utente

Digital Projection

Digital Projection dVision 1080p Manuale utente

Digital Projection

Digital Projection HIGlite 8000 Series Manuale utente

Digital Projection

Digital Projection HIGHlite Series Manuale utente

Digital Projection

Digital Projection HIGHlite 660 Series Manuale utente

Digital Projection

Digital Projection INSIGHT 4K Dual LED Series Manuale operativo

Digital Projection

Digital Projection Lightning 30sx+m Manuale utente

Digital Projection

Digital Projection M-Vision Laser 18K Series Manuale utente

Manuali Proiettore popolari di altre marche

iEmmet

iEmmet MP-312 Manuale utente

Epson

Epson VS400 Manuale utente

Sony

Sony VPL-HS10 Marketing Specifications & Features Manuale utente

Sony

Sony VPL-HW65ES Manuale di servizio

Toshiba

Toshiba TLP-791U Manuale utente

Philips

Philips LC1341 Guida di riferimento

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Manuale utente

NEC

NEC NP600S EDU Manuale utente

BenQ

BenQ SH753P Manuale utente

Eiki

Eiki EK-623U series Manuale utente

Epson

Epson PowerLite Pro Cinema 6020UB Manuale utente

Epson

Epson PowerLite Home Cinema 705HD Manuale utente

Christie

Christie LHD700 Manuale utente

Navitar

Navitar FX Manuale utente

InFocus

InFocus LitePro 560 Manuale utente

Sony

Sony SRX-R815P Manuale utente

Vivitar

Vivitar DP1500 X Manuale utente

Acer

Acer C20 Series Manuale utente
