DURKOPP ADLER 275 Series Guida

Teileliste Spare Parts List

ORIGINAL DÜRKOPP ADLER SERVICETEILE ORIGINAL DÜRKOPP ADLER SERVICE PARTS

275 275

Inhalt Contents

1. Übersicht über Schaubild- und Texttafeln 1. Outline of drawings and corresponding text

tables

2. Schaubild- und Texttafeln 2. Drawings and text tables

3. Verzeichnis der Teilenummern 3. List of spare part numbers

4. Verzeichnis der Näheinrichtungen 4. List of sewing equipments

5. Elektropläne 5. Electrical diagrams

6. Pneumatikpläne 6. Pneumatic diagrams

So lesen Sie die Teileliste: How to read the parts list:

•Zu Ihrer Orientierung ist auf jeder

Schaubildtafel und jeder Texttafel in der linken

oberen Ecke die entsprechende Klassen- und

Tafelnummer verzeichnet.

•Die Serviceteileliste wird ständig aktualisiert.

Damit Sie jederzeit die Aktualität Ihrer Unter-

lagen überprüfen können, ist auf jeder Text-

und Bildtafel das Datum des Änderungs-

standes vermerkt. Bei den Tafeln finden Sie

das Datum in der rechten unteren Ecke

abgedruckt.

•In den Bildtafeln sind zum Teil eine Reihe von

Einzelteilen zu Baugruppen zusammengefaßt.

Hauptbaugruppen werden im Schaubild mit

einer Volllinie umrahmt. Unterbaugruppen sind

mit einer gestrichelten Linie umrahmt.

•Bitte beachten Sie, daß für Kleinteile

(z.B. Muttern, Schrauben, Scheiben)

Mindestabnahmemengen vorgesehen sind.

Diese Angaben finden Sie in der Spalte

"Liefermenge (Stück)". Desweiteren können

bestimmte Teile nicht mehr als Einzelteile

bestellt werden. In diesen Fällen wählen Sie

bitte die nächst- höhere verkaufsfähige

Baugruppe. Diese Einzelteile haben in der

Spalte "Benennung" einen Hinweis auf die

verkaufsfähigen Baugruppen.

•For your reference and orientation each

drawing and text table shows the

corresponding class and table pos. in the left

top corner.

•The service parts list is subject to a continuous

and current up-date. You can easily recognize

the issue of your up-date at one sight since the

date of each up-date is mentioned on the

various tables in the right bottom corner.

•In the drawings some of the single parts form

a whole construction group. Main construction

groups are displayed with a thick full-frame.

Sub-construction groups are framed with an

interrupted line.

•Please consider that for small parts (e.g. nuts,

screws, washer) there are minimum order

quantities. You will find this information in the

column "delivery quantity (pc)". Furthermore

some parts can no longer be ordered as single

parts. In such a case please choose out of the

saleable construction groups one group higher.

These single parts bear a note on saleable

constructon groups in the column

"Denomination"

Ausgabe / Edition: 03/00 Printed in Federal Republic of Germany Teile-Nr./Part.-No.: 0791 275801

Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld

Telefon (05 21) 9 25-0 • Telefax (05 21) 9 25 24 35

Teileliste und Näheinrichtungen

Spare Parts List and Sewing Equipment

275

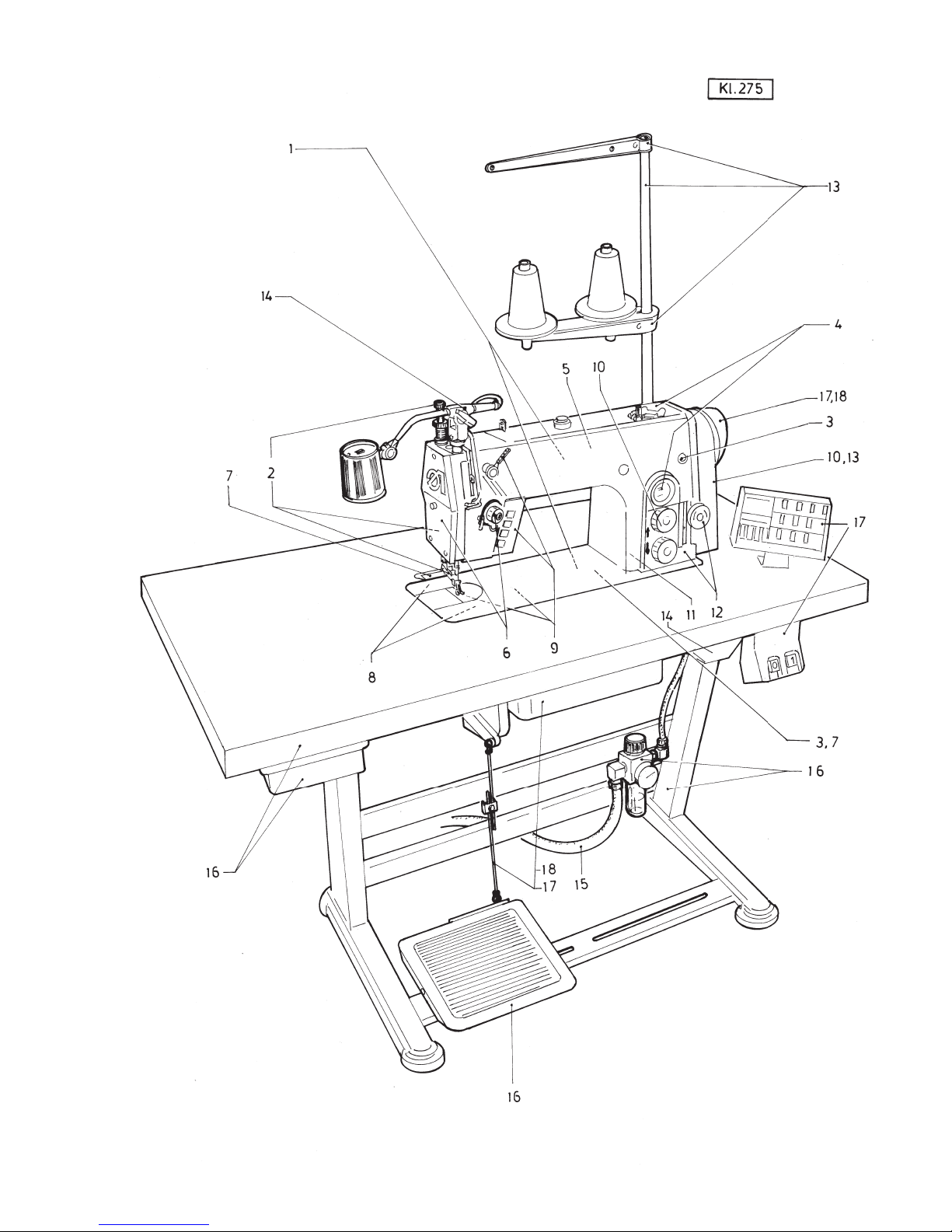

Inhaltsverzeichnis Tafel / Table Contens

Armwelle - Unterwelle 1 Arm shaft - Lower shaft

Hubwelle - Hubstange 2 stroke shaft - Stroke bar

Fußlüftung 3 Pressure foot lifting

Spuler K / Stichst. Griff 4 Bobbin winder / grip assy

Schubgetriebe / Schubstange 5 Feeding driving gears /

Feeding rod

Fadenspannungl 6 Thread tension

Ölpumpe 7 Oil pump

Getr. Gehäuse / Schubwelle 8 Gear box / Feeding shaft

Greifer / Fadenabschneider 9 Hook / Thread cutter

Teile für Verriegelung 10, 11, 12 Parts for seam tacking

(275-350024) (275-350024)

Beipack 13 Accessories

Nähleuchte 14 Sewing lamp

Restfadenwächter 15 Rest-thread monitor

Gestell 16 Stand

Antriebspaket DC1600/DA82CV 17 Motor package DC1600/DC82CV

Antriebspaket VD552/6F82AV 18 Motor package VD552/6F82AV

Teilesatz 19 Set of parts

(Mehrweite, mech.) (Kit fullness, mech.)

Teilesatz 20 Set of parts

(Mehrweite, elektr. pneumat.) (Kit fullness, electropneum.)

Fadenwischer 21 Thread wiper

Nähantrieb 22 Sewing drive

Direkt Antrieb 23 Direct drive

Kantenschneider (275-740000) 24 Edge cutter (275-740000)

Teile der Kl. 275-740000 25 Parts of Cl. 275-740000

Winkel mit Schrittmotor 26 Angle with stopmotor (275-742642)

(275-742642)

Steuerung Messerantrieb 27 Knife comanding control

Taster / Bedienfeld 28 Buttons / Control panel

Gestell (Direkt Antrieb) 29 Stand (direct drive)

Näheinrichtungen Sewing equipment

Pläne Plans

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

001Tafel/ Table:

Seite/ Page:

1von/ of 2

Ausgabe/ Edition:

03/2000

Klasse/ Class: 0275

ARMWELLE-UNTERWELLE

ARM SCHAFT-LOWER SHAFT

10271 000014 ARMLAGER K10003

(MIT / WITH POS.2-7)

2Pos.1/ see Pos.110005

30211 000305 A FILZTEIL10006

40002 005889 0700 OELDOCHT10007

50211 000306 B FEDERRING10008

60271 000026 RUNDDOCHT10009

70211 000306 A RING10010

80211 000316 ARMW.LAGER10011

(MIT / WITH POS.9)

99041 100050 OELDOCHT10013

10 0271 000648 GEW.STIFT10014

11 0271 000050 DOCHT U.SCHL.K10015

12 9231 011133 6KT.MUTTER10016

14 0275 380020 LASCHE10017

15 0271 001062 ARMWELLE K10018

(MIT / WITH POS 16-21,24)

16 Pos. 15 / see Pos. 1510020

17 0223 000646 GEWINDESTIFT10021

18 9202 002483 ZYL.SCHR.10022

19 0211 000332 RING10023

20 9203 003653 ZYL.SCHR.10024

21 0211 000331 RUNDDICHTRING10025

22 0271 000096 KURBELZAPFEN10026

23 0002 008308 3325 RUNDFILZ F 04810027

24 0211 000407 ANLAGEPLATTE10028

25 0275 120014 FADENHEBEL K10029

(MIT / WITH POS 26-29,41,78)

26 0211 000408 M1 NADELKRANZ10031

27 Pos. 25 / see pos. 2510032

28 9041 100030 OELDOCHT,RUND10033

29 0002 008308 3325 RUNDFILZ F 04810034

30 9205 102478 GEW.STIFT10035

31 0271 000029 VERSCHL.STOPFEN10036

32 0273 000244 EXZENTER10037

33 0223 000648 GEW.STIFT10038

34 9205 102788 GEW.STIFT10039

36 0211 000355 ZAHNRIEMEN10040

39 9120 080250 RILLENKULA10041

40 9129 016060 SPRENGRING10042

41 9129 023180 NADELROLLE10043

43 0933 000075 HALTEFEDER10044

44 9204 201648 LINSENSCHR.10045

45 0271 000126 NADELZUGSTG.K10046

(MIT / WITH POS 22,23,46-53,92)

46 0211 000208 M4 NADELKRANZ10048

47 0211 000391 A SCHEIBE10049

48 Pos. 45 / see pos. 4510050

49 0223 000646 GEW.STIFT10051

50 0211 000394 GLEITSTEIN K10052

51 0211 000395 SPRENGRING10053

52 0211 000397 M0 NADELKRANZ10054

53 0211 000398 SCHRAUBE10055

54 0211 000339 NADELSTANGE K10056

(MIT / WITH POS 55-58)

55 POS.5410058

56 0556 000148 GEWINDESTIFT10059

57 0291 000159 FADENFUEHRUNG10060

58 9203 312411 SENKSCHR.10061

59 0211 000381 NADELST.BUCHSE10062

60 0211 000376 NADELST.BUCHSE10063

61 0211 000806 STOPFEN10064

62 0271 000502 UNTERWELLE10065

63 0271 000506 LAGERBUCHSE10066

64 0211 000106 FILZTEIL10067

65 0216 000052 GEWINDESTIFT10068

66 0211 000141 A ZAHNRIEMENRAD K10069

(MIT / WITH POS 34)

67 9120 030121 RILLENKULA10071

68 9352 000120 SICH.RING10072

69 0271 000516 FA-KURVE K10073

(MIT / WITH POS 17)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

001Tafel/ Table:

Seite/ Page:

2von/ of 2

Ausgabe/ Edition:

03/2000

Klasse/ Class: 0275

70 0212 000627 STELLRING K10075

(MIT / WITH POS 71)

71 0570 000055 GEWINDESTIFT10077

72 0211 000133 SCHUBSTANGE K10078

73 Pos.90 / see pos.9010079

74 0223 000648 GEW.STIFT10080

75 0271 000321 ZAHNRIEMENRAD K10081

(MIT / WITH POS 39,40,81-85)

76 0271 000316 MONT.DORN10083

(ZU POS 60)

77 0271 000318 MONT.DORN10085

(ZU POS 59)

78 0271 000119 MANSCHETTE10087

79 0271 000120 OELFANGBLECH10088

81 Pos. 75 / see pos. 7510089

82 Pos. 75 / see pos. 7510090

83 Pos. 75 / see pos. 7510091

84 9202 002473 ZYL.SCHR.10092

85 Pos. 75 / see pos. 7510093

86 0271 000090 HANDRAD10094

87 9204 201977 LINSENSCHR.10095

88 0791 001093 A SCHEIBE10096

89 0570 010007 GUMMISTOPFEN10097

90 0211 000117 EXZENTER K10098

(MIT / WITH POS.73,74)

91 0273 000006 FILZTEIL10100

92 0211 000390 K NADELZUGSTANGE10101

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

002Tafel/ Table:

Seite/ Page:

1von/ of 1

Ausgabe/ Edition:

03/2000

Klasse/ Class: 0275

HUBWELLE-HUBSTANGE

STROKE SHAFT-STROKEBAR

10275 310023 WELLE V10104

21001 001162 HUTSTOPFEN10105

30275 310070 BUCHSE10106

40933 021221 NADELLAGER10107

59352 000100 SICH.RING10108

60275 310193 WELLE V10109

(MIT BUCHSE)

70275 310060 BUCHSE10111

80272 000156 LASCHE K10112

90275 310230 HEBEL10113

10 0272 000151 BOLZEN10114

11 9357 000070 SICH.SCHEIBE10115

12 0271 000756 GEW.STIFT10116

13 0275 310240 ACHSE10117

14 0244 001028 RUNDDICHTRING10118

15 9357 000080 SICH.SCHEIBE10119

16 0272 000141 STAUBSCHEIBE10120

17 0212 000236 DRUCKFEDER10121

18 0272 000143 SCHEIBE10122

19 0265 000138 SPRENGRING10123

20 0275 310253 SCHUBKOPPEL K10124

21 0893 520940 GEW.STIFT10125

22 0911 000339 FL.RD.SCHR.10126

23 0275 310093 KOPPEL K10127

24 0275 130080 KLEMMKLOBEN10128

25 0275 310580 ZAPFENSCHRAUBE10129

26 0275 130060 STOFFSTANGE10130

27 9203 313668 SENKSCHR.10131

28 9203 100631 ZYL.SCHRAUBE10132

29 0211 000439 DRUCKFEDER10133

30 0275 310290 DRUCKFEDER10134

31 0939 002486 B ZYL.ROLLE10135

32 0993 520420 GEW.STIFT10136

33 0275 130023 REGUL.BUCHSE V10137

34 0933 411208 RAENDELMUTTER10138

35 0275 130040 STANGE10139

36 9231 000378 6KT.MUTTER10140

37 0275 130013 LUEFERKLOBEN V10141

38 0275 130070 BLATTFEDER10142

39 9204 201658 LINSENSCHR.10143

40 0265 002032 ZUGFEDER10144

41 0275 100040 GLEITFUEHRUNG10145

42 0211 000373 ZYL.SCHR.10146

43 0275 310040 WINKELHEBEL10147

44 0275 310053 HUBSTANGE V10148

45 0275 310570 ANSATZSCHRAUBE10149

46 0271 000207 SCHEIBE10150

47 0275 130050 LUEFTERLASCHE10151

48 0271 001605 RAENDELMUTTER10152

49 0216 000288 STOPFEN (IN WELLE)10153

50 0275 310080 BOLZEN10154

51 0911 000339 LINSENSCHR.10155

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

003Tafel/ Table:

Seite/ Page:

1von/ of 1

Ausgabe/ Edition:

03/2000

Klasse/ Class: 0275

FUSSLUEFTUNG

PRESSURE FOOT LIFTING

10211 000420 ZAPFENSCHRAUBE10158

20219 000185 WINKELHEBEL V10159

30275 130050 LUEFTERLASCHE10160

40265 002032 ZUGFEDER10161

59357 000090 SICH.SCHEIBE10162

60211 000422 LUEFTERZ.DRAHT10163

70219 000193 WINKELHEBEL V10164

80271 000185 LUEFTERZUGDRAHT10165

90271 000681 HEBEL K10166

(MIT / WITH POS 10-14,5)

10 Pos. 9 / see pos. 910168

11 0291 000178 M3 NADELKRANZ10169

12 0271 000692 BOLZEN10170

13 9357 000080 SICH.SCHEIBE10171

14 9231 110137 6KT.MUTTER10172

15 0271 000662 WINKELHEBEL K10173

(MIT / WITH POS 16,17,33)

16 9231 110128 6KT.MUTTER10175

17 9205 024358 GEW.STIFT10176

18 0223 000459 K KNIEHEBEL K10177

(MIT / WITH POS 19-24)

19 9205 102788 GEW.STIFT10179

20 0223 000452 K VERB.KLOBEN10180

(MIT / WITH POS 21)

21 9202 002887 ZYL.SCHR.10182

22 0223 000454 STELLWINKEL10183

23 Pos.18 / see pos.1810184

24 0223 000450 K KUPPL.ACHSE V10185

25 0271 000661 KNIEHEBEL-BAUS.10186

(MIT / WITH POS 15,18,26-31)

26 0271 000667 KNIEH.ACHSE10188

27 9357 000100 SICH.SCHEIBE10189

28 0219 000840 DREHFEDER10190

29 1001 009140 ANSATZSCHRAUBE10191

30 0024 000080 A SCHEIBE10192

31 0271 000672 DRUCKSTANGE10193

32 9357 000070 SICH.SCHEIBE10194

33 siehe Pos.15/ see pos.1510195

Altri manuali per 275 Series

Indice

Altri manuali DURKOPP ADLER Macchina da cucire

DURKOPP ADLER

DURKOPP ADLER class 743-221 Manuale utente

DURKOPP ADLER

DURKOPP ADLER 867 Manuale utente

DURKOPP ADLER

DURKOPP ADLER DAC BASIC - CLASS 271 PART II V 12-2010 Manuale utente

DURKOPP ADLER

DURKOPP ADLER 219 Manuale operativo e di manutenzione

DURKOPP ADLER

DURKOPP ADLER 867 Manuale operativo

DURKOPP ADLER

DURKOPP ADLER 767 - Manuale utente

DURKOPP ADLER

DURKOPP ADLER DAC BASIC - CLASS 271 PART II V 12-2010 Manuale utente

DURKOPP ADLER

DURKOPP ADLER 827-M Manuale utente

DURKOPP ADLER

DURKOPP ADLER 171 Manuale utente

DURKOPP ADLER

DURKOPP ADLER 806 Istruzioni operative

DURKOPP ADLER

DURKOPP ADLER 610-10 Manuale utente

DURKOPP ADLER

DURKOPP ADLER DAC classic 271 Guida

DURKOPP ADLER

DURKOPP ADLER H868 Manuale utente

DURKOPP ADLER

DURKOPP ADLER 805 Manuale utente

DURKOPP ADLER

DURKOPP ADLER 827 Istruzioni operative

DURKOPP ADLER

DURKOPP ADLER 531 - Manuale utente

DURKOPP ADLER

DURKOPP ADLER DAC BASIC - CLASS 271 PART II V 12-2010 Manuale utente

DURKOPP ADLER

DURKOPP ADLER 838 Manuale utente

DURKOPP ADLER

DURKOPP ADLER 743-422 Manuale utente

DURKOPP ADLER

DURKOPP ADLER 884 Manuale utente

DURKOPP ADLER

DURKOPP ADLER 745-35-10 S Istruzioni operative

DURKOPP ADLER

DURKOPP ADLER 887 Series Manuale utente

DURKOPP ADLER

DURKOPP ADLER 367 Manuale utente

DURKOPP ADLER

DURKOPP ADLER 610-10 Manuale operativo

Manuali Macchina da cucire popolari di altre marche

Riccar

Riccar RL634DE Manuale utente

Singer

Singer 2517 Manuale utente

Pfaff

Pfaff 3307-1 SERIES Manuale utente

Janome

Janome Quilt Maker Pro 18 VERSA Manuale utente

Siruba

Siruba C007JP Manuale utente

Husqvarna Viking

Husqvarna Viking Designer SE Manuale utente

Singer

Singer 148-5 Manuale utente

IKEA

IKEA SY Manuale utente

Pfaff

Pfaff 571 Manuale utente

Singer

Singer 15-91 Manuale utente

Brother

Brother BB370 Manuale utente

Pegasus

Pegasus WT100 Series Manuale utente

Reliable

Reliable 7100DB Manuale utente

Pfaff

Pfaff 937 Manuale utente

Singer

Singer 6038 Manuale utente

Singer

Singer 413K Manuale utente

Pfaff

Pfaff 1471 E1 Manuale utente

Kenmore

Kenmore 16677 - Serger Sewing Machine Manuale utente
