BO04A01KNXFI01020001.DOC
Modulo Universale 4 uscite
BO04A01KNX
Descrizione del prodotto e suo funzionamento
Il dispositivo BO04A01KNX è fornito di 4 uscite relè da
16A per il comando di carichi.
Il dispositivo prevede che le 4 uscite a bordo possano
essere configurati in modalità diverse:
Ogni singola uscita configurato in modo
indipendente per controllo di carichi (OUT 1÷ 4)
Ogni singola uscita configurata in modo
indipendente per controllo ON / OFF oppure
continuo (PWM) per elettrovalvole (OUT 1÷ 4)
Uscite configurate a coppie per gestione di
tapparelle, veneziane, etc.. per un totale di 2
canali (CH A ÷ B)
Uscite configurate a coppie per gestione di
servomotori con comando a 3 punti per
elettrovalvole o lamelle di areazione per un totale
di 2 canali (CH A ÷ B)
Il dispositivo include interfaccia di comunicazione KNX.
Il prodotto si intende dedicato all’installazione su
barra DIN in quadri elettrici di distribuzione BT.
Programma applicativo ETS
Scaricabile dal sito: www.eelectron.com
Numero massimo indirizzi di gruppo: 50
Corrisponde al numero massimo di indirizzi di gruppo
diversi che il dispositivo è in grado di memorizzare.
Numero massimo associazioni: 63
Corrisponde al numero massimo di associazioni tra
oggetti di comunicazione e indirizzi di gruppo che il
dispositivo può memorizzare.
Attenzione : esiste un limite al numero di associazioni
che si possono creare, sullo stesso dispositivo, tra
oggetti di comunicazione in trasmissione (per esempio
gli ingressi) e in ricezione (per esempio le uscite).
Qualora si voglia associare un indirizzo di gruppo usato
su un oggetto di comunicazione in trasmissione (un
ingresso) , ad un oggetto di comunicazione in ricezione
(una uscita) che ha già un indirizzo di gruppo
precedentemente associato si ricorda che è possibile
aggiungere un massimo di 13 indirizzi di gruppo di
questo tipo sull’intero dispositivo.
Dati tecnici
Alimentazione
Via bus EIB/KNX 21..32V DC
Corrente assorbita ≤ 10 mA
Uscite
16 A cos φ 1 - 230 Vac
8 A cos φ 0.6 - 230 Vac
Corrente minima di commutazione: 10mA
Carichi resistivi: max 16 A Mmmm
Lampade incandescenti: max 10 A
Motori e motoriduttori : max 10 A
Lampade fluorescenti a trasf. elettronico: max 4 A
Lampade fluorescenti: (max 140 μF) max 3A (700W)
Condizioni di impiego
Secondo norma EN 50090-2.2
Temperatura operativa: 0°C + 45°C
Temperatura di stoccaggio: - 20 + 55 C
Umidità relativa (non condensante): max 90%

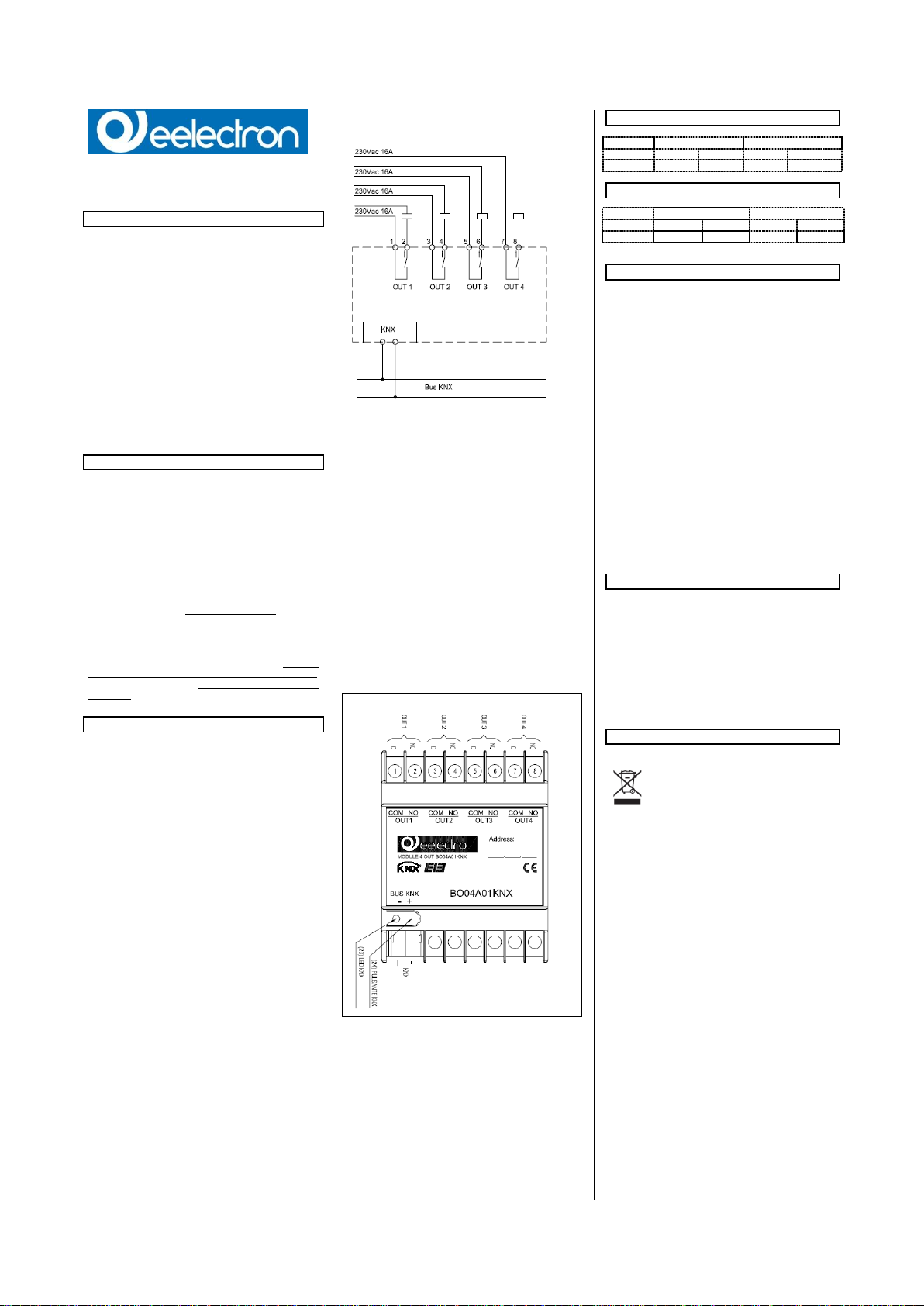

Schema Elettrico
Dati meccanici
Custodia: in materiale plastico
Dimensioni: (alt. x larg. x prof.): 90 x 71 x 58 mm
Peso: ca. 200 g.
Montaggio: guida din / retroquadro
Sicurezza elettrica
Grado di inquinamento (secondo IEC 60664-1): 2
Grado di protezione (secondo EN 60529): IP 20
Classe di protezione (secondo IEC 1140): III
Classe di sovratensione : III
Bus: tensione di sicurezza SELV
Soddisfa EN50491-3
Requisiti EMC
Rispettati EN50491-5-1, EN50491-5-2
Marcatura CE
Conformemente alla direttiva CE (edilizia abitativa e
industriale), direttiva sulla bassa tensione
Posizione indicatori ed elementi di comando
MORSETTI A VITE:
1 COM OUT 1
2 OUT 1 contatto NArelè 1
3 COM OUT 2
4 OUT2 contatto NArelè 2
5 COM OUT 3
6 OUT3 contatto NArelè 3
7 COM OUT 4
8 OUT4 contatto NArelè 4
ELEMENTI DI PROGRAMMAZIONE:
23 LED di programmazione ETS
24 Tasto di programmazione ETS
Configurazione per comando motore (tapparelle)
Configurazione per servomotore
Avvertenze per l‘installazione
L’apparecchio deve essere impiegato per installazione
fissa in interno, ambienti chiusi e asciutti.
L’apparecchio deve essere installato e messo in
servizio da un installatore abilitato.
Devono essere osservate le norme in vigore in
materia di sicurezza e prevenzione
antinfortunistica.
L’apparecchio non deve essere aperto. Eventuali
apparecchi difettosi devono essere fatti pervenire
alla sede competente.
I relè del dispositivo, in uscita dalla fabbrica,
vengono configurati come aperti, è possibile
che durante il trasporto i contatti si chiudano
anche se il dispositivo non è alimentato. Si
raccomanda, alla prima accensione, di
collegare prima il bus al fine di garantire
l’apertura dei relè e solo successivamente la
tensione ai carichi.
Prima della configurazione del dispositivo
tramite ETS i canali sono configurati come
abbinati per la gestione di tapparelle, in tal
modo si eviterà di comandare in modo
improprio questo tipo di carico. I pulsanti
forntali sono abilitati e gestiscono le
commutazioni dei relè accoppiato con
interblocco logico.
Montaggio e collegamento
Descrizione generale
Per effettuare la messa in servizio occorre poter
accedere al tasto “KNX Push Button” per la
commutazione tra modo normale e modo
programmazione che si trova tra i morsetti KNX e i
morsetti ingresso.
Collegamento del cavo bus al morsetto bus
Il morsetto Bus KNX (compreso nella fornitura) è
adatto ad un conduttore unifilare con 0.8 mm
Collegamento del modulo I/O alla linea bus
Inserire il morsetto Bus KNX, precedentemente
collegato al cavo bus, nel connettore integrato che
si trova sul lato ingressi del dispositivo
Inserire il morsetto bus fino all’arresto
Smaltimento
Il simbolo del cassonetto barrato indica che il prodotto
alla fine della propria vita utile deve essere raccolto
separatamente dagli altri rifiuti. Al termine dell’utilizzo,
l’utente dovrà farsi carico di conferire il prodotto ad un
idoneo centro di raccolta differenziata oppure di
riconsegnarlo al rivenditore all’atto dell’acquisto di un
nuovo prodotto. L’adeguata raccolta differenziata per
l’avvio successivo dell’apparecchiatura dismessa al
riciclaggio contribuisce ad evitare possibili effetti
negativi sull’ambiente e sulla salute e favorisce il
reimpiego e/o riciclo dei materiali di cui è composta
l’apparecchiatura.
Per ulteriori informazioni visitare: www.eelectron.com
eelectron spa
Via Monteverdi,6
I-20025 Legnano (MI) - Italia
Web: www.eelectron.com
