Electro-Voice EVOLVE 50 Manuale utente

EVOLVE 50 Portable Column System

sk | manual

Obsah

Bezpečnosť

1.1

Important safety instructions

1.2

FCC information

1.3

Opatrenia

1.4

Upozornenia

Short information

2.1

Shipping contents

Popis

3.1

System features

3.2

Rýchle nastavenie

Inštalácia

Zosilňovač DSP

5.1

Ovládacie prvky DSP zosilňovača

5.2

System status

5.3

DSP control menu

Párovanie s QuickSmart Mobile aplikáciou

Doporučené konfigurácie

7.1

Stereo pair of EVOLVE 50 systems

7.2

Solo musician performance

Troubleshooting

Technical data

9.1

Dimensions

Electro-Voice Inštalácia manual 2017.06 | 01 | F.01U.341.640

en 9

3.2 Rýchle nastavenie

Subwoofer

Pre nastavenie subwoofera urobte nasledovné .

Krok

Illustration

1. Pripojte AC sieťový prívod do MAINS IN.

2. Pripojte XLR alebo TRS káble zo zdroja

zvuku do INPUT 1 alebo INPUT 2

Pripojte RCA kábel alebo 3.5 mm mini jack

z audio zdroja do INPUT 3.

3. Nastavte input gain do (infinity).

4. Zapnite spínač POWER do polohy ON.

OFF

POWER

5. Podľa DSP home obrazovkyzvyšujte

input gain do požadovanej úrovne.

6. Nastavte MASTER VOL gombík na požadovanú

úroveň.

Pozrite tiež

•Amplifier DSP, strana 11

FUSE T5AL/250V

REPLACE AS MARKED

MAINS IN

OPERATING VOLTAGE / TEGANGAN:

100-240V AC / 50-60 HZ

Electro-Voice Užívateľský manual 2017.06 | 01 | F.01U.341.640

EVOLVE 50 Portable Column System

4Inštalácia

Upozornenie!

!Nepokúšajte sa presunúť tento reproduktorový systém, keď je úplne zmontovaný. Môžete poškodiť

systém alebo spôsobiť zranenie osôb.

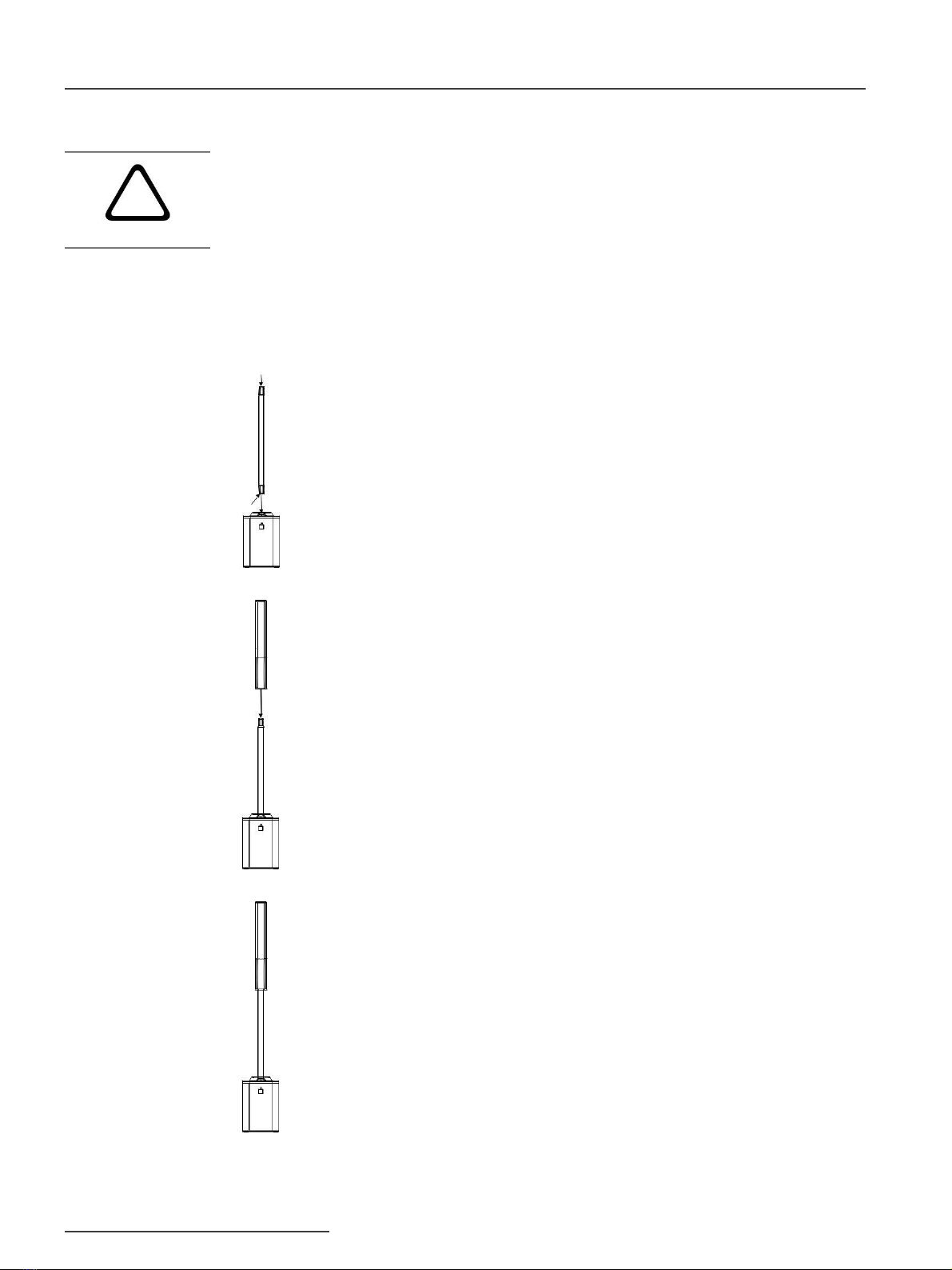

Montáž systému reproduktorov

Pre montáž systému reproduktorov urobte nasledovné

1. Umiestnite subwoofer na rovnú a stabilnú plochu.

2. Vložte dištančnú tyč do subwoofera.

Dištančná tyč má magnety na obidvoch koncoch.

3. Umiestnite stĺpovú reprosústavu na dištančnú tyč.

4. Stĺpový systém je kompletný.

2017.06 | 01 | F.01U.341.640 Užívateľský manual Electro-Voice

en 11

Zosilňovač DSP

5.1

Ovládacie prvky DSP zosilňovača

Ovládací panel :

56789

1. LCD –DSP kontrolný a monitorovací interface.

2. MASTER VOL –nastavuje úroveň (hlasitosť) zvuku.

DSP –Skrolujte (otáčaním gombíka) cez menu a vyberte dostupné voľby. Stačte MASTER

VOL gombík pre vstup do DSP menu.

3. LINE | MIC –Elektronicky symetrizované vstupy INPUT 1 a INPUT 2 MIC/LINE pre pripojenie

linkových signálových zdrojov (ako napr. mixer a pod.) alebo mikrofónu. Phantom power (+15 V)

môže byť ako Phantom 1 alebo 2 ak sú použité kondenzátorové mikrofóny. Pripjenie môže byť

realizované TRS alebo XLR-type konektormi. Ak je to možné symetrické signálové cesty sú

preferované pre ich odolnosť voči HF rušeniu. Tieto regulátory släžia pre optimílne nastavenie

pricádzajúceho signálu.

4. AUX IN –Týmto regulátorom nastavte vstupnú úroveň vstupov stereo RCA type, 3.5mm alebo

Bluetooth® streamovaných vstupov. Bluethooth konektivita je k dispozícii v niektorých krajinách..

5. MIX OUT –Post-fader audio signály vstupov INPUT 1, INPUT 2 a INPUT 3 sú mixované

a posielané do MIX OUT. Ich pomer sa mení nastavovaním vstupných regulátorov na vstupoch

INPUT 1, 2 alebo 3. Toto umožní, aby reprosústava pracovala ako základný 3-kanálový mixer,

ktorý posiela signál do inej reprosústavy cez konektor MIX OUT. Tento výstup je vybavený GND-

SENSING technology, ktorá ponúka výhody symetrického prenosu signálu, ale umožňuje použiť

bez problému aj MONO Jack 6,3mm konektor.

6. THRU –THRU výstup je pripojený paralelne ku INPUT 1, ako pre-fader input signal do ďaľších

aktívnych reprosústav alebo subwoofera.

7. INPUT –Elektronicky symetrizované INPUT 1/2 MIC/LINE pre pripojenie linkový signálových

zdrojov (ako napr.mixer a pod.) alebo mikrofónu. Pripojenie môže byť realizované cez TRS

alebo XLR-type plugs. Ak je to možné symetrické signálové cesty sú preferované pre ich

odolnosť voči HF rušeniu.

8. INPUT 3 RCA Connector –Stereo nesymetrický RCA type INPUT 3 AUX IN pre pripojenie

zdrojov ako CD players alebo MP3 players.

Electro-Voice Užívateľský manual 2017.06 | 01 | F.01U.341.640

EVOLVE 50 Portable Column System

9. INPUT 3 3.5mm connector –Symetrický mono alebo nesymetrický stereo vstup pre

mobile phones, laptops, a pod.

FUS E T 5 AL / 25 0V

POWER

REPLA CE AS MA RKED

O F F

OPERATING V OLTAGE / T EGANG AN:

100-240V AC / 50-60 HZ

EVOLVE 50

10 11

Notice!

Značky a vyhlásenia na zosilňovači sa môžu líšiť.

10. MAINS IN –Zariadenie sa napája cez MAINS IN konektor. Zariadenie pripájajte iba do siete,

ktorá zodpovedá značeniu na pripojovacom paneli.

11. POWER –Zapnite Power ON alebo OFF. The LCD displej po cca 3 sekundách rozsvieti, ked je

zariadenie zapnuté.

5.2

System status

Normal

6 7

LEVEL

0DB

IN1

IN2

IN3

Figure 5.1: Normal system status - základné zobrazenie vrátane Bluetooth® status

1. LEVEL –Indikuje master gain systému v dB. Rozsah je od mute do +10 dB, v 1 dB krokoch.

2. IN1 –VU meter zobrazuje signálovú úroveň vstupu INPUT 1 na XLR konektore INPUT 1. IN1

a IN2 sú nezávislé od seba.

3. IN2 –VU meter zobrazuje signálovú úroveň INPUT 2.

4. IN3 –VU meter zobrazuje signálovú úroveň INPUT 3.

5. C - Control app; sú nasledovné možnosti:

OFF - VYPNUTÝ

BLIKÁ- PÁROVANIE

SVIETI -PRIPOJENÝ

6. 1 - Indikuje číslo zvolenej pamäte. K dispozícii je 5 pamäťových miest.

7. E - Indikuje, že preset nie je uložený. Ak je preset uložený E nie je zobrazené.

8. S - Audio streaming; sú nasledovné možnosti:

2017.06 | 01 | F.01U.341.640 Užívateľský manual Electro-Voice

en 13

NESVIETI - VYPNUTÉ

BLIKÁ - PÁROVANIE MODE (120s)

SVIETI - PRIPOJENÉ

Notice!

Bluetooth® je k dispozícii iba v niektorých krajinách.

Ochrana systému

Limitery systémovej ochrany indikujú, keď systém presahuje odporúčané používanie, keď na

LCD displeji zobrazia CLIP alebo LIMIT.

CLIP

CLIP indikuje, že signál je príliš veľký, čo rezultuje orezaný signál do reproduktora. Ak sa zobrazí

CLIP redukujte signál vstupným regulátorom a/alebo redukujte signál na mixážnom pulte alebo

inom zdroji signálu.

LIMIT chráni reproduktor pred krátkodobými špičkami, ktoré môžu spôsobiť skreslenie. Ak je na

displeji zobrazený LIMIT, limiter je aktívny, ale drží skreslenie pod kontrolou. Veľký LIMIT indikuje,

že zvuk je negatívne ovplyvnený. Ak sa zobrazí veľký LIMIT dôrazne doporučujeme znížiť

výstupnú úroveň (MASTER VOL).

Pozrite tiež

•Párovanie QuickSmart Mobile application, strana 19

5.3

DSP control menu

EXIT

MODE

MUSIC (Základné)

LIVE

SPEECH (reč)

CLUB

SUB LEVEL

0 dB (Základné)

Mute, +1 dB to +10 dB

TREBLE

0 dB (Základné)

-12 dB to +6 dB

MID

0 dB (Základné)

-12 dB to +6 dB

MID FREQ

1200 Hz (Základné)

200 to 12000 Hz

BASS

0 dB (Základné)

-12 dB to +6 dB

PHANTOM 1

OFF (Základné)

Electro-Voice Užívateľský manual 2017.06 | 01 | F.01U.341.640

EVOLVE 50 Portable Column System

PHANTOM 2

OFF (Základné)

MIX OUT

L+R (Základné)

DELAY

FEET

OFF (Základné)

OFF, 0.1 to 100.0 m (and ft.)

METER

LED

OFF

ON (Základné)

LIMIT

CONTROL APP

DISPLAY

BACK

LCD DIM

ON (Základné)

OFF

BRIGHT

5 (Základné)

1 to 10

CONTRAST

5 (Základné)

1 to 10

BACK

STORE

EXIT, 1, 2, 3, 4, 5, EXIT

RECALL

EXIT, 1, 2, 3, 4, 5, EXIT

BLUETOOTH

CONTROL

APP

OFF (Základné)

STREAMING

PÁROVANIE

OFF (Základné)

RESET

RESET ARE YOU SURE?

NO (Základné)

YES

INFO

[PRODUCT NAME]

[FIRMWARE VERSION]

EXIT

Table 5.1: DSP Control Menu

2017.06 | 01 | F.01U.341.640 Užívateľský manual Electro-Voice

en 15

EXIT Menu

Exit menu slúži na návrat do základného zobrazenia.

Notice!

Displej za automaticky vráti do Základného zobrazenia po 2 minútach nečinnosti.

MODE Menu

Mode menu slúži na nastavenie typu zvuku.

▪MUSIC –pre prehrávanie nahratej hudby a elektronickej dance music. (Základné)

▪LIVE –pre live sound aplikácie.

▪SPEECH –pre hovorené slovo.

▪CLUB –pre prehrávanie nahratej hudby.

SUB LEVEL Menu

Sub Level menu umožňuje nezávislú kontrolu subwooferového výstupu. Zmeny tohto parametru

efektívne mania crossover systému EVOLVE 50. Základné nastavenie 0 dB je doporučené pre

väčšinu aplokácií. Rozsah je MUTE, +1 dB až +10 dB.

The Základné je 0 dB.

TREBLE Menu

The Treble menu slúži to Nastavte high frequency performance of the loudspeaker for

different applications alebo personal preference. The parameter controls a high shelving filter

that je centered on 6 kHz.

The range je -12 dB to +6 dB.

The Základné je 0 dB.

MID Menu

The MID menu slúži na nastavenie gainu MID filtra.

Rozsah je -12 dB do +6 dB.

Základné je 0 dB.

MID FREQ Menu

MID Freq menu slúži pre nastavenie center frekvencie MID filtra.

Rozsah je200 -12000 Hz.

Základné je 1200 Hz.

BASS Menu

Bass menu slúži na konfigurovanie nízkych frekvencií.

Rozsah je -12 dB do +6 dB.

Základné je je 0 dB.

PHANTOM 1 alebo PHANTOM 2 Menu

Phantom 1 alebo Phantom 2 menu je pre aktiváciu phantom power (+15 V) na INPUT 1

alebo 2 ak je použitý kondenzátorový mikrofón.

Možné voľby sú: ON alebo OFF.

Základné je OFF.

MIX OUT Menu

Mix Out menu slúži pre voľbu aký signál zo vstupu INPUT 3 AUX IN má byť poslaný do výstupu

MIX OUT a aký signál má byť poslaný do reprosústavy.

▪L+R: Ľavý a pravý signál zo vstupu INPUT 3 sú sčítané. Výsledok je na výstupe MIX OUT

a zároveˇje posielaný do reprosústavy. (Základné nastavenie)

▪R: Iba pravý signál zo vstupu INPUT 3 je posielaný do MIX OUT. Reprosústava reprodukuje iba

ľavý signál.

Electro-Voice Užívateľský manual 2017.06 | 01 | F.01U.341.640

EVOLVE 50 Portable Column System

DELAY Menu

Delay menu slúži pre oneskorenie výstupnbého signálu, t.j. pre kompenzovanie rozdielov vo

vzdialenosti jednotlivých reprosústav. Delay môže byť nastavvovaný v metroch alebo feet.

Možné voľby sú : OFF alebo delay do 100.0 m alebo 328 ft. Delay sa može nastavovať

v krokoch po 0.25 meter . Základné je OFF.

DISPLAY Menu

Display menu voľby sú BACK, LCD DIM, BRIGHT a CONTRAST.

LED Menu

LED menu ukazuje zapnutý stav a indikuje limit. Možné voľby sú :

ON, OFF, LIMIT alebo CONTROL APP.

▪ON –zapne LED keď je reprosústava zapnutá. (Základné)

▪OFF –vypne LED.

▪LIMIT –v normálnom stave je LED vypnutá (nesvieti). Bloknie LED indikuje funkciu imitera.

Krátke blikanie nie je kritické pretože zabudovaný limiter udrží skreslenie pod kontrolou. trvalé

svietenie LED indikuje, že zvuk je negatívne ovplyvnený. Ak sa tak stane skontrolujte LCD pre

viac informácií . Doporučuje sa znížiť výstupnú úroveň.

▪CONTROL APP –indikuje ak Bluetooth® na stĺpovom reproduktorovom systéme sa skúša

párovať alebo je pripojený na Bluetooth® mobilné zariadenie. V móde párovania bude LED blikať

čo indikuje, že je pripravená na párovanie.

Trvalé svietenie LED znamená, že zariadenie je pripojené.

Základné nastavenie je ON.

LCD DIM Menu

LCD Dim menu slúži na stmavenie displeja ke´d displej nie je používaný viac ako 2 minúty.

MOžné voľby sú: ON alebo OFF.

Základné je ON.

BRIGHT Menu

Bright menu slúži na nastavenie jasu LCD.

Rozsah je 1 do 10.

Základné je päť (5).

CONTRAST Menu

Contrast menu slúži na zvýšenie alebo zníženie viditeľnosti LCD displeja.

Rozsah je 1 to 10.

Základné nastavenie je päť (5).

STORE Menu

Store menu vám umožňuje vytvoriť maximálne 5 užívateľských nastavení. K dispozícii sú voľby

EXIT, 1, 2, 3, 4 a 5.

Notice!

Na pomenovanie užívateľských nastavení je možné použiť alfanumerické znaky A až Z a 0 až 9

vrátane medzier. Dĺžka mena je max. 12 znakov..

Uloženie užívateľských nastavení

Pre uloženie užívateľských nastavení urobte nasledovné

1. Z DSP menu skrolujte do STORE.

2. Stačte MASTER VOL gombík pre voľbu STORE.

Zobrazí sa store obrazovka.

3. Stačte MASTER VOL gombík pre voľbu 1.

Zobrazí sa Enter name for 1.

2017.06 | 01 | F.01U.341.640 Užívateľský manual Electro-Voice

Altri manuali per EVOLVE 50

Indice

Altri manuali Electro-Voice Altoparlanti

Electro-Voice

Electro-Voice DeltaMax DML-1122 Manuale utente

Electro-Voice

Electro-Voice S-40T Manuale utente

Electro-Voice

Electro-Voice Michigan MC12 Guida alle dimensioni

Electro-Voice

Electro-Voice ZX Series ZX3 Manuale utente

Electro-Voice

Electro-Voice MM2 Manuale utente

Electro-Voice

Electro-Voice EKX-12P Manuale utente

Electro-Voice

Electro-Voice EVI-15 Manuale utente

Electro-Voice

Electro-Voice ZX Series ZX1i Manuale utente

Electro-Voice

Electro-Voice Premium Surface Mount Speakers Manuale di installazione e funzionamento

Electro-Voice

Electro-Voice EVM-18B Guida alle dimensioni

Electro-Voice

Electro-Voice ELX112P Manuale utente

Electro-Voice

Electro-Voice EVM-15B Guida alle dimensioni

Electro-Voice

Electro-Voice EVL-ZLX-12P-BT Manuale utente

Electro-Voice

Electro-Voice Interface: A Manuale utente

Electro-Voice

Electro-Voice EVM 12L Classic Manuale utente

Electro-Voice

Electro-Voice EVID Series Manuale utente

Electro-Voice

Electro-Voice Eliminator i Manuale utente

Electro-Voice

Electro-Voice Sb120a Istruzioni per il montaggio

Electro-Voice

Electro-Voice EVX-180 Manuale utente

Electro-Voice

Electro-Voice EVID 3.2 Manuale utente

Electro-Voice

Electro-Voice Plasma Plasma P1 Manuale utente

Electro-Voice

Electro-Voice EVC-1122-64 Manuale utente

Electro-Voice

Electro-Voice XLC118 Manuale utente

Electro-Voice

Electro-Voice Zx1-Sub Manuale utente

Manuali Altoparlanti popolari di altre marche

argon audio

argon audio IE20 Manuale utente

Denon

Denon SC-N7 Manuale utente

Gemline

Gemline Ace 3952 Manuale utente

Focal

Focal ON WALL 300 Manuale di istruzioni

HEADRUSH

HEADRUSH Maximus HRSP 5024 Manuale utente

SoundLogic

SoundLogic BCCS-6/6395 Manuale utente

Peavey

Peavey DTH 218 Manuale utente

Avantree

Avantree Pluto Air Manuale utente

Morel

Morel Integra Series INTEGRA OVATION 4 Manuale utente

Oppo

Oppo SONICA Manuale utente

Bose

Bose SoundLink Wireless Music System Manuale utente

Rocksteady

Rocksteady Stadium Manuale utente

Bowers & Wilkins

Bowers & Wilkins 4 Manuale utente

Sonance

Sonance SONOS OUTDOOR Series Manuale utente

Pioneer

Pioneer XW-HTD630 Manuale utente

Onn

Onn BWA16AA002 Manuale utente

HP GL313AA - USB Speakers PC Multimedia Manuale utente

Tannoy

Tannoy SYSTEM 600a Manuale utente
