Elnur Gabarron SOLAR BOX USB Istruzioni per il montaggio
ES
Por favor, lea estas instrucciones atentamente antes de instalar o utilizar el equipo por primera vez.
Please read these instructions carefully before installing or using this appliance for the first time.
INSTRUCCIONES DE INSTALACIÓN Y USO
INSTALLATION INSTRUCTIONS AND USER GUIDE
GESTOR DE EXCEDENTES FOTOVOLTAICOS
ACUMULADORES ELNUR GABARRON
ENERGY SOLAR MANAGER FOR
STORAGE HEATERS ELNUR GABARRON
SOLAR BOX USB
1
ES

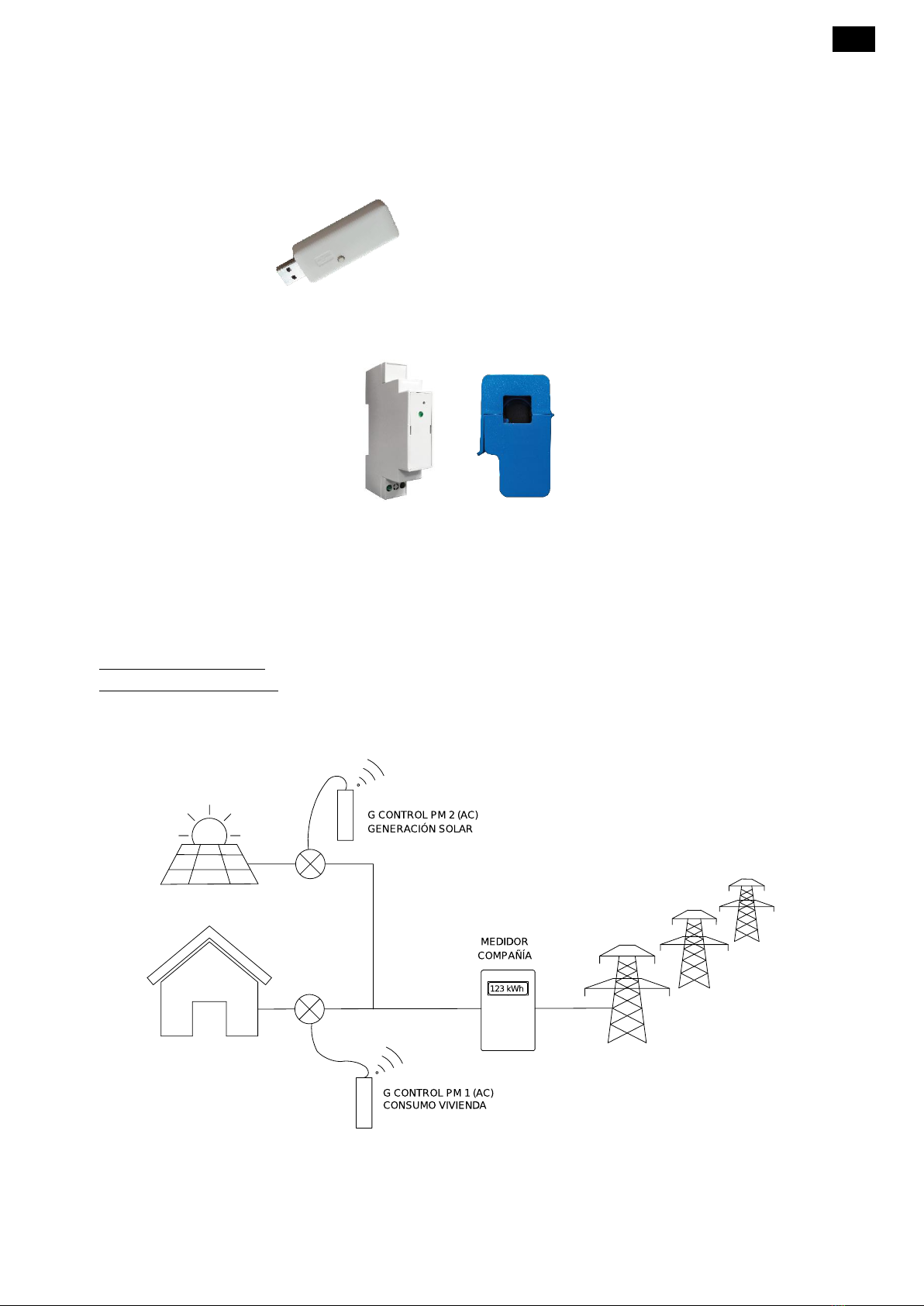

1. CONTENIDO DE LA CAJA
-1 x Este manual
-1 x Centralita G Control Hub USB.
-2 x Medidor de potencia G Control PM. (Medidor + Transformador de intensidad)
2. INSTALACION
2.1. Instalación Medidores de potencia G Control PM.
Instale los 2 medidores de potencia AC suministrados según el esquema mostrado:
-Medidor de consumo. El primer medidor registrando el consumo total de la vivienda.
-Medidor de generación. El segundo medidor registrando la generación fotovoltaica después del
inversor (AC), es decir, con la pinza amperimétrica abrazando el cable de fase que conecta con el
inversor.
2
ES

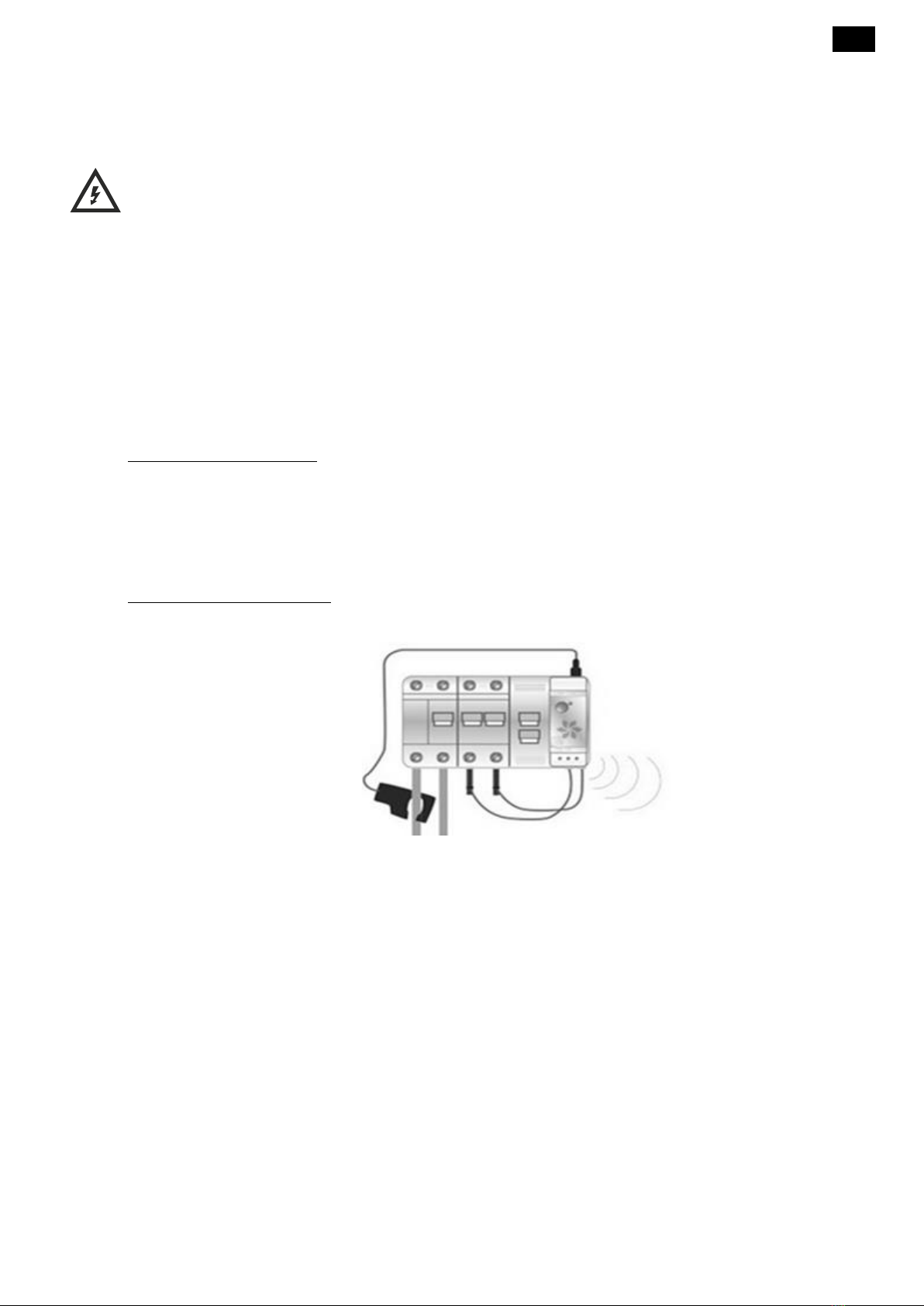

Siga las siguientes instrucciones para la instalación de cada uno de los medidores G Control PM. (Generación
y Consumo)
Desconecte el interruptor general automático del cuadro de mando y protección
de su vivienda previamente a la instalación.
Desconecte el inversor y la generación fotovoltaica previamente a la instalación.
Advertencia: El medidor de potencia G Control PM es un medidor AC monofásico.
El dispositivo G Control PM está preparado para su instalación en el cuadro de mando y protección.
a. Instale el dispositivo en el carril DIN del cuadro de mando y protección.
b. Conecte el dispositivo utilizando el cableado oportuno a una alimentación de 230V.
c. Conecte el medidor de intensidad al dispositivo G Control PM y abrace con la pinza de medición:
1. Medidor de consumo. El cable principal de consumo de la vivienda para que registre el consumo
total de la vivienda.
Advertencia: El medidor de consumo se instala registrando el consumo total de la vivienda como
se muestra en el gráfico anterior, independientemente del origen de la energía consumida
(Fotovoltaica o red). No debe ser instalado en el mismo punto que el medidor de la compañía.
2. Medidor de Generación. El cable de fase de conexión del inversor al cuadro de mando y
protección para medir la generación fotovoltaica.
2.2. Instalación Centralita G Control Hub USB
Conecte la centralita G Control Hub USB a cualquier puerto USB disponible. Puede ser el puerto USB del router o
cualquier otro como, por ejemplo, los de los cargadores móviles.
CUADRO DE
MANDO Y
PROTECCIÓN
SEÑAL RF
3
ES

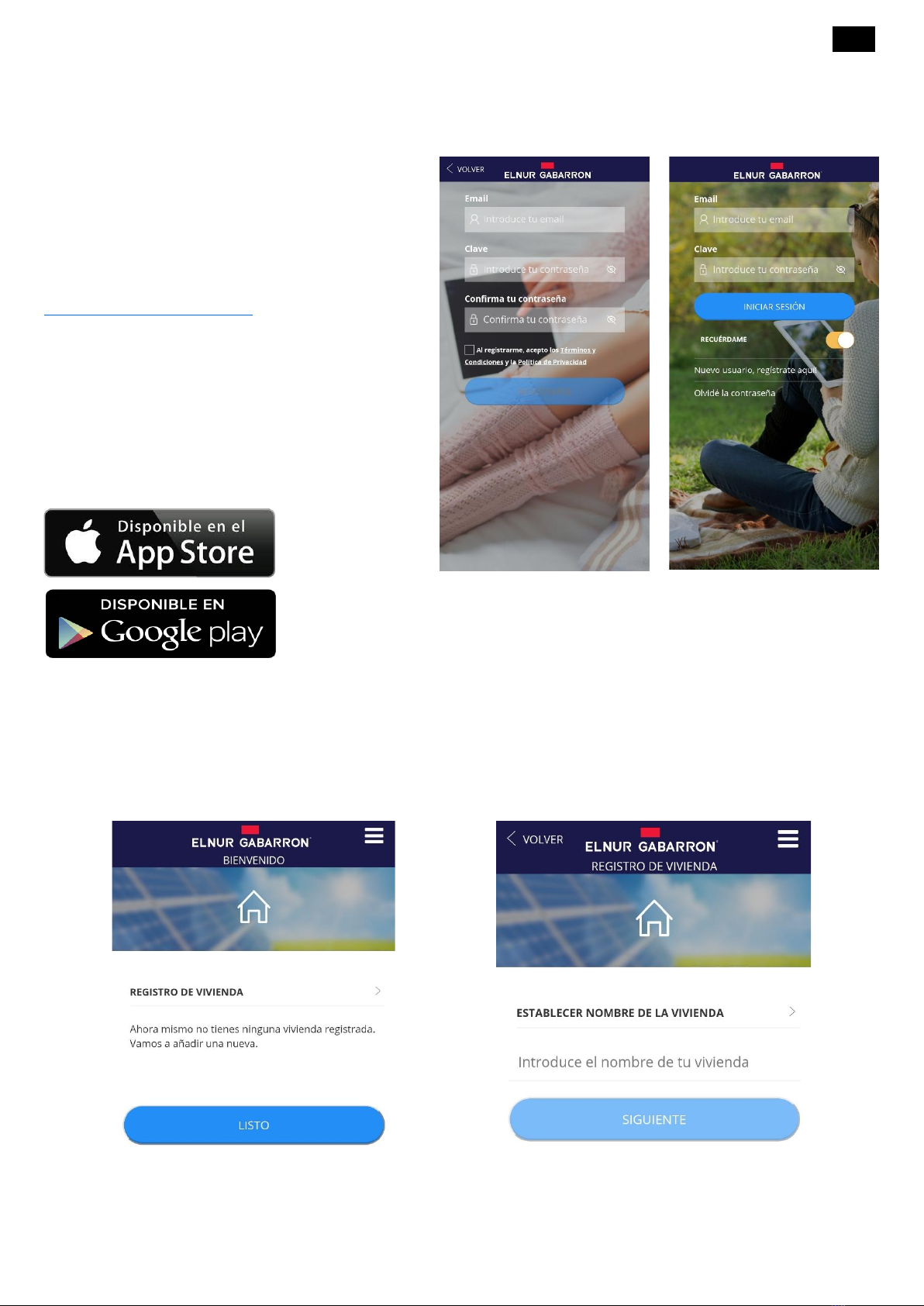

3. REGISTRO Y CONFIGURACIÓN DE LA INSTALACIÓN. APLICACIÓN MÓVIL
3.1 Aplicación Elnur Gabarron Solar Control
El registro y creación de una cuenta de usuario es
necesario para el control remoto de su instalación
y para la configuración y gestión de los
excedentes fotovoltaicos. Si no dispone de una
cuenta de usuario, el primer paso es registrarse
en el portal a través de la web
https://remotesolar.elnur.es o desde la aplicación
Elnur Solar Control disponible en App Store y
Play Store.
Introduzca una dirección de correo electrónico
válida, que deberá verificar, y una contraseña de
acceso. Se enviará automáticamente un email a su
bandeja de entrada para verificar la dirección de
correo solicitada.
3.2 Creación de Vivienda. Alta de Centralita G Control HUB USB
Una vez creada y confirmado su cuenta de correo electrónico, acceda a la aplicación con sus datos. El
asistente le guiará para dar de alta su instalación.
Introduzca el nombre de su vivienda.
4
ES
Seleccione la franja horaria y en el paso siguiente el dispositivo Smartbox Wifi y siga las instrucciones del
asistente.
En el siguiente paso el asistente le pedirá conectar el USB a cualquier puerto USB disponible (puede ser el
puerto USB del router o cualquier otro como, por ejemplo, los de los cargadores móviles), o si ya estaba
conectado, le pedirá desconectarlo y volver a conectarlo.
5
ES
Introduzca ahora los datos de la red Wifi de su vivienda, a la que la centralita G Control Hub USB se va a
conectar.
A continuación, en el paso siguiente, el asistente le pedirá que vaya a la configuración del Wifi de su teléfono y
se conecte a la red Wifi con nombre Smartbox_xxx No se requiere contraseña para esta red.
Si el teléfono le pregunta si quiere mantenerse conectado a la red Wifi Smartbox_xxx porque no tiene
conexión a internet, responda Sí. Vuelva a la aplicación, el dispositivo será detectado automáticamente.
6
ES
Finalmente, la aplicación le solicitará el nombre de la centralita G Control Hub USB. Puede ser diferente al
nombre de la vivienda y únicamente será utilizado en caso de que varias centralitas estén vinculadas a la misma
vivienda. El último paso es el registro automático de la centralita, este proceso puede durar varios segundos.
Finaliza cuando el porcentaje alcanza el 100%.
Como último paso, configure la tarifa energética en función de la tarifa contratada con su compañía eléctrica.
Por defecto, están preconfigurada la tarifa más habitual en España. Posteriormente, una vez registrada la
vivienda, puede modificar la tarifa si ésta no coincide con ninguna de las preconfiguradas.
La instalación de la centralita G Control Hub USB ha finalizado.
3.3 Vinculación de medidores G Control PM.
El último paso a realizar para finalizar la configuración y alta de la SOLAR BOX es la vinculación y alta en la
aplicación de los dos medidores instalados (Medidor de consumo y medidor de generación). Para ello, siga los
siguientes pasos:
-Abra la aplicación y acceda al menú de calefacción del menú inferior de la aplicación.
-Pulse ahora el botón flotante (añadir) y seleccione el dispositivo a instalar. (Medidor)
7
ES
Presione comenzar búsqueda y siga las instrucciones del asistente,
pulsando con un clip en el pequeño pulsador situado en la parte
superior del medidor.
Puede comprobar el estado del medidor en función del pequeño LED frontal.
Estado LEDS
Descripción
LED apagado
No emparejado
LED pardeando cada 2 segundos
Emparejado correctamente
LED parpadea cada medio segundo
Emparejado con la centralita, pero
perdida la conexión con la misma.
Como último paso, se le pedirá asignar un nombre al medidor
G Control PM instalado y seleccionar el tipo de circuito:
Generación o Consumo.
Estos ajustes pueden ser modificados posteriormente en la
sección Configurar de cada medidor instalado.
Una vez vinculados los dos medidores, la instalación y registro
de la SOLAR BOX ha finalizado.
La opción Circuito Principal debe estar activa en ambos
medidores (Generación y Consumo).
4. RESET DE CENTRALITA G CONTROL HUB USB
Puede resetear la centralita G Control Hub USB utilizando el botón de la misma:
-Manténgalo pulsado durante 10 segundos para resetear la configuración Wifi establecida.
-Manténgalo pulsado durante 20 segundos para eliminar todos los equipos de calefacción vinculados.
8
EN
1. CONTENTS
-1 x This Manual
-1 x G Control Hub USB
-2 x G Control PM Power Meter (Meter + Current transformer)
2. INSTALLATION
2.1. G Control PM installation
Install the 2 G Control PM meters following the below wiring diagram.
-Home Consumption power meter. Install one G Control PM measuring the power consumption of the
home.
-PV Generation meter. Install the other G Control PM measuring the energy generated by the Solar PV
installation. This meter must be installed after the inverter measuring the energy in the AC side.
9
EN

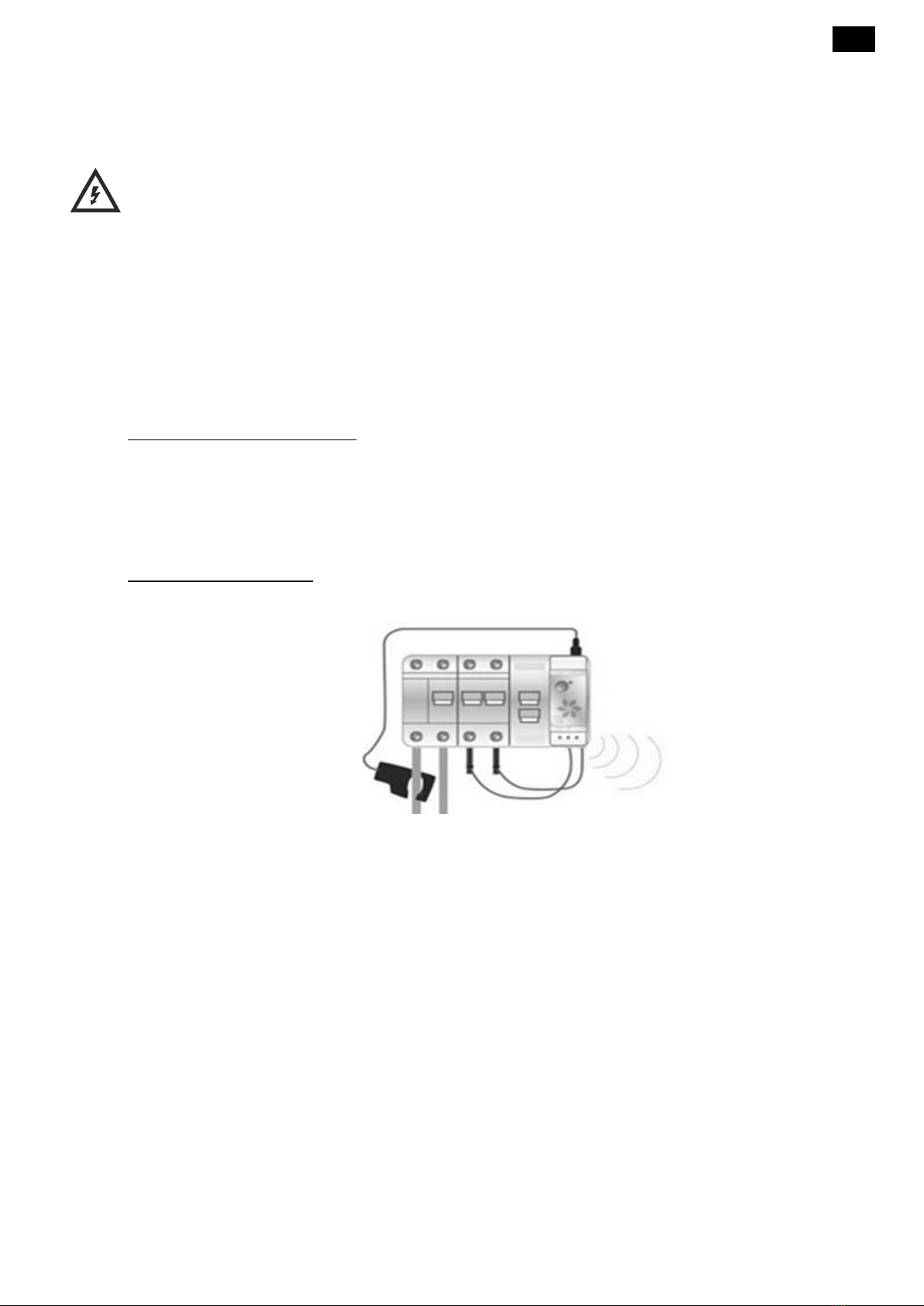

Follow the below instructions for the installation of the G Control PM power meters. (PV generation and
home consumption)
Disconnect the main switch of the consumer unit prior to the device installation.
Disconnect the inverter and the PV generation before the device installation.
Warning: The G Control PM is valid only for single-phase installations.
The G Control PM device is prepared to be installed in the consumer unit of your home.
a. Install the device on the DIN rail in the consumer unit of your home.
b. Connect the device using the appropriate wiring to a 230 V power supply.
c. Connect the clamp energy meter to the G Control PM device and embrace:
1. Home consumption meter. The main cable at the output of the main switch to record the total
energy consumption.
Warning: The home consumption meter is installed measuring the total consumption of the
home as it is shown in the diagram of the previous page. It must not be installed in the same point
than the company smart meter.
2. PV Generation meter. The line connection cable from the PV inverter to the consumer unit of
your home to register the PV generation.
2.2. G Control Hub USB Smart-box installation.
Connect the G Control Hub USB Smartbox to any USB Port. Can be the router USB port or any other like a
phone charger.
RF SIGNAL
