ENKVM-USBB

2-Port USB KVM switch with Easy Switch and Cable

User Guide

Package Contents

1 ENKVM-USBB 2-Port USB KVM Switch with Easy Switch and Cable

1 User Guide

Requirements

Console

A VGA, SVGA, XGA, SXGA, or Multisync monitor capable of the highest resolution that

you will be using on any computer during the installation

A USB Keyboard

A USB Mouse

Computers

The following equipment must be installed on each computer that is to be connected to the

KVM switch:

A VGA, SVGA, XGA, SXGA, or Multisync video port

2 USB Type A port

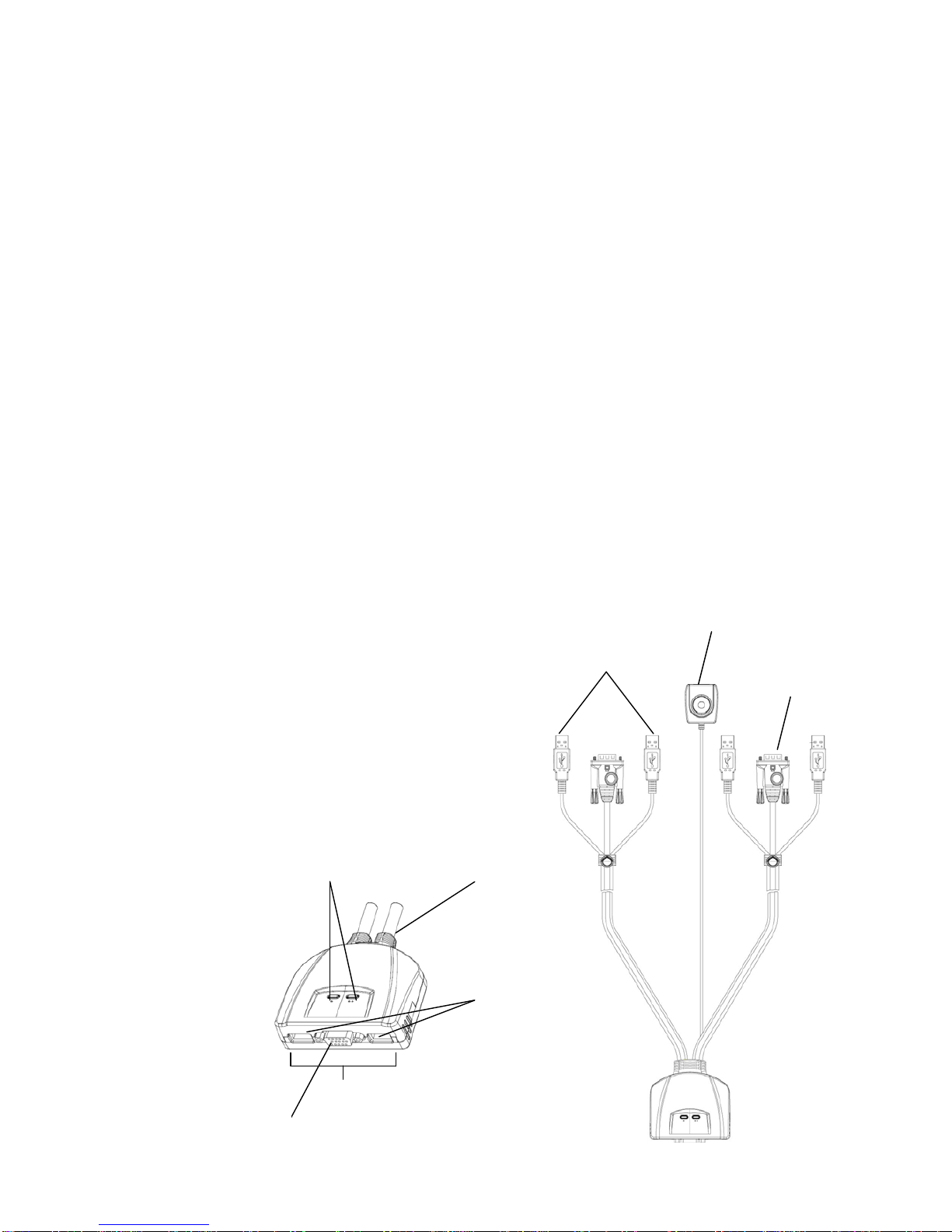

HardwareReview

1. Port LEDs

2. KVM Cables

3. Console Ports

4. USB keyboard/Mouse connector

5. Video Connector

6. Easy Switch

7. USB Keyboard and Mouse Connectors

8. Video Connector

1 2

iii

Installation

Important

1. Before you begin, make sure that the power to all the devices you will be connecting has

been turned off. You must unplug the power cords of any computers that can be powered

on from the keyboard. Otherwise, the KVM switch will receive power from the computer.

2. To prevent damage to your equipment, make sure that all the devices you will be

connecting are properly grounded.

Installing your new ENKVM-USBB involves the following steps:

1. Plug your keyboard, monitor, and mouse into their ports on the ENKVM-USBB. The

keyboard and mouse ports are labeled with an icon to distinguish them.

2. Plug the USB and video connectors of the attached KVM cables into their respective

ports on the computers you are installing.

3. Position the Easy Switch within reach on your desktop.

4. Power on the power to the computers.

Note: The ENKVM-USBB’s Power On by default will link to the first computer you turn

on.

Specifications

Function ENKVM-USBB

Computer Connections 2

Port Selection Easy Switch

Keyboard or USB Hub 1 x USB Type A Female (Black)

Mouse or USB Hub 1 x USB Type A Female (Black)

Console

Ports Video 1 x HDB-15 Female (Blue)

Keyboard/ Mouse 4 x USB Type A Male (Black)

Connectors KVM

Ports Video 2 x HDB-15 Male (Blue)

LEDs Selected 2 (Green)

Computers 1.2 mCable

Length Easy Switch 1.8 m

Video 2048 x 1536; DDC2B

Operating Temp. 0-50°C

Storage Temp. -20-60°C

Environment Humidity 0-80% RH, Non-condensing

Housing Plastic

Weight 0.31 kg

Physical

Properties Dimensions (L x W x H) 8.24 x 7.71 x 2.46 cm

Application Diagram

* Specifications are subject to change without notice.

Technical Support

For Technical Support or Installation Hotline contacts please visit our web site at

http://www.encore-usa.com

ENKVM-USBB

USB de 2-puertos con cable KVM con 1.8m interruptor de selección a

distancia

Manual del usuario

Contenido del Paquete

1 USB de 2-puertos con cable KVM 1.8 interruptor de selección a distancia.

Guía de Usuario

Requisitos

Consola

Un VGA, SVGA, XGA, SXGA, o Multisync monitor capaz de la más alta resolución que

será el uso de cualquier equipo durante la instalación.

Un teclado USB

Un ratón USB

Ordenadores

En cada ordenador que vaya a conectar al sistema se tienen que instalar los siguientes

Componentes:

A VGA, SVGA, XGA, SXGA, o puerto de Multisync

Tipo puerto A USB 2

Presentación del hardware

1. Revision del hardware

2. Puerto LED’S

3. Cables KVM

4. Puerto’s de consola

5. Conector USB del ratón del teclado

6. Interruptor fácil

7. Interruptor de selección a distancia

8. Teclado USB y ratón

9. Conector de video

1 2

iii

Instalación

Importante

1. Antes de empezar, apague todos los dispositivos que vaya a conectar. Si alguno de los

ordenadores utiliza la función de Encender a través del teclado, tendrá que desconectar su

cable de alimentación. En caso contrario, el concentrador recibirá la electricidad a través del

ordenador.

2. Para evitar daños en los dispositivos, verifi que estén conectados a tierra correctamente.

La instalación del ENKVM-USBB incluye los pasos siguientes:

1. Conecte el teclado, el ratón y el monitor a los puertos correspondientes del ENKVM-USBB.

Los puertos para teclado y ratón vienen marcados para su identifi cación.

2. Conecte los conectores USB ca y tarjeta gráfi de los cables KVM incluidos a los puertos

correspondientes de cada uno de los ordenadores que quiera instalar.

3. Posicione el interruptor a selección de distancia cerca de su computador.

4. Encienda los ordenadores.

Nota: Por defecto, el ENKVM-USBB establece la conexión con el primero ordenador

encendido.

Especificaciones

Funciones ENKVM-USBB

Conectador de computadora 2

Seleccion de puerto Interruptor facil

Teclado 1x Tipo A Femenino (Negro)

Raton 1x USB tipo A Femenino (Negro)

Puertos

consola Video 1x HDB- 15 Femenino (Azul)

Teclado / Raton 4x USB Tipo A Masculino (Negro)

Conectores Puertos

KVM Video 2 x HDB 15 Masculino (azul)

LED’s Seleccion 2 (Verde)

Computadoras 1.2 mLongitud de

Cable Easy Switch 1.8 m

Video 2048 x 1536; DDC2B

Temperatura de

funcionamiento 0-50°C

Temperatura Almacenamiento -20-60°C

Entorno

Humedad 0-80% RH, Sin condensacion

Vivienda Plastico

Peso 0.31 kg

Propediades

Fisicas Dimensiones (L x W x H) 8.24 x 7.71 x 2.46 cm

Diagrama de aplicaciones

* Especificaciones están sujetas a cambios sin previo aviso

Soporte Tecnico

Para apoyo técnica de instalación de línea telefónica o los contactos por favor visite nuestro

sitio de web www.encore-usa.com
