Brief Operating Instructions

RIA16

Field indicator

These Instructions are Brief Operating Instructions; they do not

replace the Operating Instructions included in the scope of

supply.

Detailed information can be found in the Operating

Instructions and the additional documentation.

Available for all device versions via:

• Internet: www.endress.com/deviceviewer

• Smart phone/tablet: Endress+Hauser Operations App

KA00279R/09/A2/04.17

71355978

RIA16

2 Endress+Hauser

Order code:

Ext. ord. cd.:

Ser. no.:

www.endress.com/deviceviewer Endress+Hauser

Operations App

XXXXXXXXXXXX

XXXXX-XXXXXX

XXX.XXXX.XX

Serial number

A0023555

RIA16

Endress+Hauser 3

RIA16

Field indicator

Kurzanleitung ......................................................................... 4

Brief Operating Instructions .......................................................... 20

Inhaltsverzeichnis RIA16

4 Endress+Hauser

Inhaltsverzeichnis

1 Hinweise zum Dokument ......................................................... 4

1.1 Darstellungskonventionen ................................................................ 4

1.2 Eingetragene Marken ................................................................... 6

2 Sicherheitshinweise .............................................................. 6

2.1 Anforderungen an das Personal ............................................................6

2.2 Bestimmungsgemäße Verwendung ......................................................... 6

2.3 Arbeitssicherheit ...................................................................... 7

2.4 Betriebssicherheit ...................................................................... 7

2.5 Produktsicherheit ...................................................................... 7

3 Identifizierung .................................................................... 7

3.1 Typenschild .......................................................................... 7

3.2 Lieferumfang ......................................................................... 8

3.3 Zertifikate und Zulassungen .............................................................. 8

4 Montage .......................................................................... 9

4.1 Warenannahme, Transport, Lagerung ....................................................... 9

4.2 Montagebedingungen ................................................................... 9

4.3 Montageanleitung .................................................................... 10

4.4 Montagekontrolle ..................................................................... 11

5 Verdrahtung ..................................................................... 12

5.1 Verdrahtung auf einen Blick ............................................................. 13

5.2 Elektrischer Anschluss ................................................................. 14

5.3 Schutzart ........................................................................... 14

5.4 Anschlusskontrolle .................................................................... 14

6 Bedienung des Feldanzeigers .................................................... 14

6.1 Anzeige und Bedienelemente ............................................................ 14

6.2 Parametrierung über Bedientasten ........................................................ 15

6.3 Bedienmatrix ........................................................................ 17

6.4 Konfiguration über Schnittstelle & PC-Konfigurationssoftware FieldCare Device Setup ................... 18

6.5 Gerätekonfiguration ................................................................... 19

1 Hinweise zum Dokument

1.1 Darstellungskonventionen

1.1.1 Warnhinweissymbole

Symbol Bedeutung

GEFAHR

GEFAHR!

Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht

vermieden wird, zu Tod oder schwerer Körperverletzung führen wird.

WARNUNG

WARNUNG!

Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht

vermieden wird, zu Tod oder schwerer Körperverletzung führen kann.

RIA16 Hinweise zum Dokument

Endress+Hauser 5

Symbol Bedeutung

VORSICHT

VORSICHT!

Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht

vermieden wird, zu leichter oder mittelschwerer Körperverletzung führen kann.

HINWEIS

HINWEIS!

Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden

Sachverhalten, die keine Körperverletzung nach sich ziehen.

1.1.2 Elektrische Symbole

Symbol Bedeutung Symbol Bedeutung

Gleichstrom Wechselstrom

Gleich- und Wechselstrom Erdanschluss

Eine geerdete Klemme, die vom

Gesichtspunkt des Benutzers über ein

Erdungssystem geerdet ist.

Symbol Bedeutung

Schutzleiteranschluss

Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen.

Äquipotenzialanschluss

Ein Anschluss, der mit dem Erdungssystem der Anlage verbunden werden muss: Dies kann z.B. eine

Potenzialausgleichsleitung oder ein sternförmiges Erdungssystem sein, je nach nationaler bzw.

Firmenpraxis.

1.1.3 Symbole für Informationstypen

Symbol Bedeutung Symbol Bedeutung

Erlaubt

Abläufe, Prozesse oder Handlungen,

die erlaubt sind.

Zu bevorzugen

Abläufe, Prozesse oder Handlungen,

die zu bevorzugen sind.

Verboten

Abläufe, Prozesse oder Handlungen,

die verboten sind.

Tipp

Kennzeichnet zusätzliche

Informationen.

Verweis auf Dokumentation

Verweis auf Seite

Verweis auf Abbildung

… Handlungsschritte

Ergebnis eines Handlungsschritts Sichtkontrolle

Sicherheitshinweise RIA16

6 Endress+Hauser

1.1.4 Werkzeugsymbole

Symbol Bedeutung

A0011220

Schlitzschraubendreher

A0011221

Innensechskantschlüssel

A0011222

Gabelschlüssel

A0013442

Torx Schraubendreher

1.2 Eingetragene Marken

HART®

Eingetragene Marke der HART Communication Foundation, Austin, USA

Applicator®, FieldCare®, Field XpertTM, HistoROM®

Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe

2 Sicherheitshinweise

2.1 Anforderungen an das Personal

Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen:

‣Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit

entspricht

‣Vom Anlagenbetreiber autorisiert

‣Mit den nationalen Vorschriften vertraut

‣Vor Arbeitsbeginn: Anweisungen in Anleitung und Zusatzdokumentation sowie Zertifikate

(je nach Anwendung) lesen und verstehen

‣Anweisungen und Rahmenbedingungen befolgen

2.2 Bestimmungsgemäße Verwendung

• Das Gerät ist ein konfigurierbarer Feldanzeiger mit einem Sensoreingang.

• Das Gerät ist zur Montage im Feld bestimmt.

• Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch haftet der

Hersteller nicht.

• Ein gefahrloser Betrieb ist nur sichergestellt, wenn die Betriebsanleitung beachtet wird.

• Gerät nur in dem dafür vorgesehenen Temperaturbereich betreiben.

RIA16 Identifizierung

Endress+Hauser 7

2.3 Arbeitssicherheit

Bei Arbeiten am und mit dem Gerät:

‣Erforderliche persönliche Schutzausrüstung gemäß nationaler Vorschriften tragen.

2.4 Betriebssicherheit

Verletzungsgefahr!

‣Das Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben.

‣Der Betreiber ist für den störungsfreien Betrieb des Geräts verantwortlich.

Umgebungsanforderungen

Wenn ein Messumformergehäuse aus Kunststoff bestimmten Dampf-Luft-Gemischen

permanent ausgesetzt ist, kann das Gehäuse beschädigt werden.

‣Bei Unklarheiten Ihre Endress+Hauser Vertriebszentrale kontaktieren.

‣Beim Einsatz im zulassungsrelevanten Bereich: Angaben auf dem Typenschild beachten.

2.5 Produktsicherheit

Dieses Messgerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssicher

gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand

verlassen.

Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem

ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung

aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen

Sachverhalt.

3 Identifizierung

3.1 Typenschild

Das richtige Gerät?

Vergleichen Sie bitte den Bestellcode auf dem Typenschild am Gerät mit dem auf dem

Lieferschein.

Identifizierung RIA16

8 Endress+Hauser

A0011268

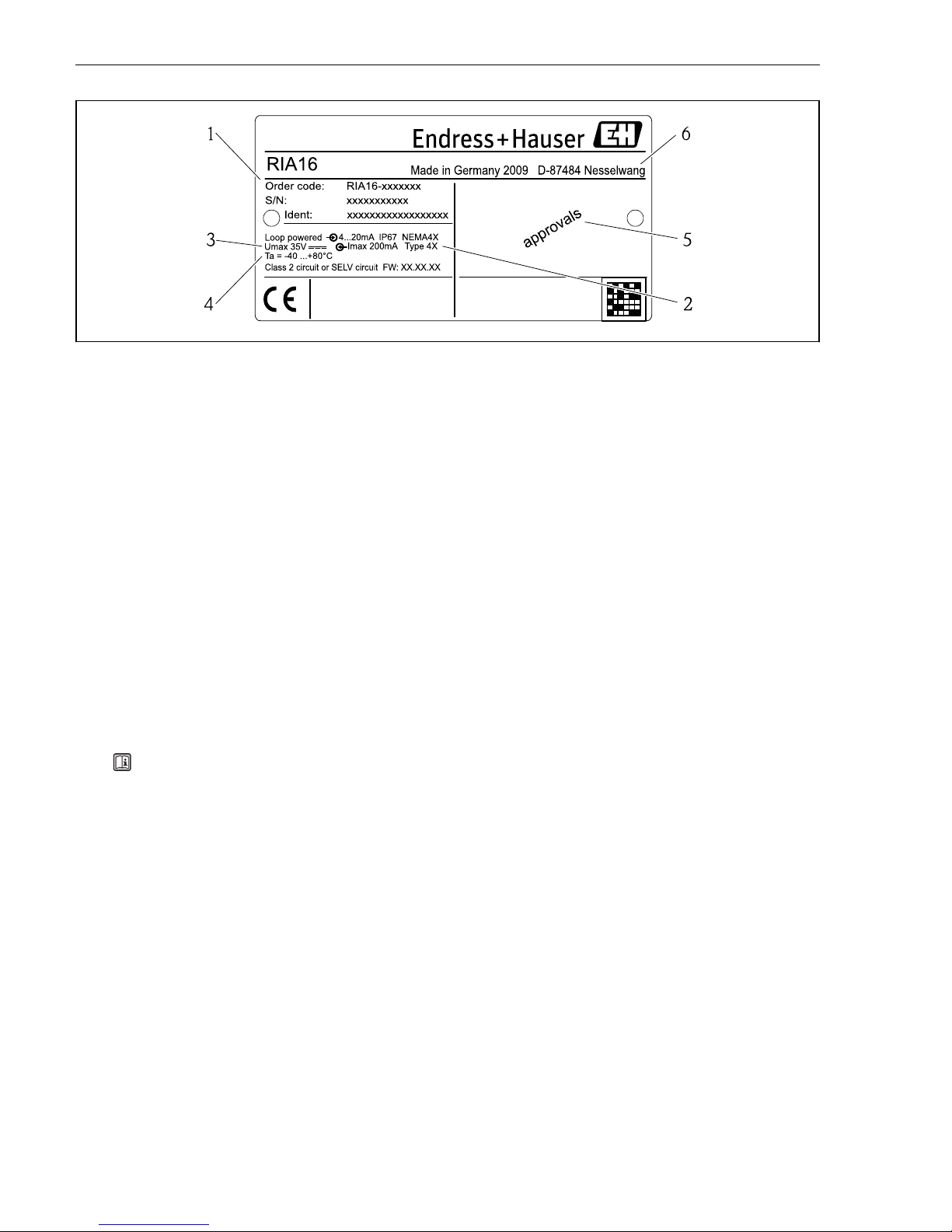

 1 Typenschild des Feldanzeigers (beispielhaft)

1 Bezeichnung, Bestellcode, Seriennummer und Ident-Nummer des Gerätes

2 Schutzart

3 Spannungsversorgung und Ausgangssignal

4 Umgebungstemperatur

5 Zulassungen

6 Herstellername und -adresse

3.2 Lieferumfang

Der Lieferumfang des Feldanzeigers besteht aus:

• Feldanzeiger

• Schirmklemmen (nur für Aluminiumgehäuse)

• Kurzanleitung in Papierform

• ATEX - Sicherheitshinweise für den Einsatz eines im explosionsgefährdeten Bereich

zulässigen Gerätes, optional

• Zubehör (z. B. Rohrmontagehalter), siehe Kapitel ’Zubehör’ in der Betriebsanleitung

→ BA00280R.

3.3 Zertifikate und Zulassungen

3.3.1 CE-Zeichen

Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit

erfüllt es die gesetzlichen Vorgaben der EU-Richtlinien. Der Hersteller bestätigt die

erfolgreiche Prüfung des Produkts durch die Anbringung des CE-Zeichens.

3.3.2 EAC-Zeichen

Das Produkt erfüllt die gesetzlichen Anforderungen der anwendbaren EEU-Richtlinien. Der

Hersteller bestätigt die erfolgreiche Prüfung des Produkts mit der Anbringung des EAC-

Zeichens.

3.3.3 UL-Zulassung

UL recognized component (siehe www.ul.com/database, Suche nach Keyword "E225237")

RIA16 Montage

Endress+Hauser 9

4 Montage

4.1 Warenannahme, Transport, Lagerung

Die zulässigen Umgebungs- und Lagerbedingungen sind einzuhalten. Genaue Spezifikationen

hierzu siehe Kapitel "Technische Daten" in der Betriebsanleitung.

4.1.1 Warenannahme

Bei der Warenannahme folgende Punkte kontrollieren:

• Sind Verpackung oder Inhalt beschädigt?

• Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit ihren

Bestellangaben. Siehe auch Kapitel "Lieferumfang" →  8.

4.1.2 Transport und Lagerung

Folgende Punkte beachten:

• Für Lagerung und Transport ist das Gerät stoßsicher zu verpacken. Dafür bietet die

Originalverpackung optimalen Schutz.

• Die zulässige Lagerungstemperatur –40…+80 °C (–40…+176 °F); die Lagerung in den

Grenztemperaturbereichen ist zeitlich begrenzt möglich (maximal 48 Stunden).

4.2 Montagebedingungen

Der Anzeiger ist für den Einsatz im Feld konzipiert.

Die Einbaulage wird von der Ablesbarkeit des Displays bestimmt.

Arbeitstemperaturbereich:

• –40…+80 °C (–40…+176 °F)

• –20…+80 °C (–4…+176 °F) bei Verwendung des Open Collector Ausgangs

Bei einem Betrieb des Anzeigers im oberen Temperaturgrenzbereich verringert sich die

Lebensdauer des Displays.

Bei Temperaturen < –20 °C (–4 °F) kann die Anzeige träge reagieren.

Bei Temperaturen < –30 °C (–22 °F) ist die Ablesbarkeit der Anzeige nicht mehr

gewährleistet.

Montage RIA16

10 Endress+Hauser

4.2.1 Abmessungen

133 (5.24)

199 (7.83)

96 (3.78)

158 (6.22)

115 (4.53)

163 (6.42)

A-A

A0011162

 2 Abmessungen des Feldanzeigers; Angaben in mm (in)

1 Bohrung zur Montage direkt an der Wand oder auf optionale Montageplatte mit 4 Schrauben ⌀ 5 mm

(0,2 in)

4.2.2 Montageort

Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät

bestimmungsgemäß zu montieren, wie Umgebungstemperatur, Schutzart, Klimaklasse etc.,

siehe Kapitel "Technische Daten" in der Betriebsanleitung → BA00280R.

4.3 Montageanleitung

Der Feldanzeiger kann entweder direkt an der Wand befestigt oder mittels optionalem

Montagekit an Rohr (→  10) oder Wand montiert werden.

4.3.1 Direkte Wandmontage

Vorgehen zur direkten Wandmontage des Anzeigers

1. 4 Löcher bohren (siehe Abmessungen, →  2,  10)

2. Gerät an der Wand mit 4 Schrauben 5 mm (0,2 in) anbringen.

4.3.2 Rohrmontage

Der Montagehalter ist geeignet für Rohre mit einem Durchmesser von 25…125 mm (1…5 in).

Das Montageset besteht aus Montageplatte (Pos. 1), 2 Metallbändern (Pos. 2) und 4

Schrauben (Pos. 3), →  3,  11.

Vorgehen zur Rohrmontage des Anzeigers

Altri manuali per RIA16

Indice

Lingue:

Altri manuali Endress+Hauser Strumento di misura

Endress+Hauser

Endress+Hauser Micropilot M FMR250 Manuale

Endress+Hauser

Endress+Hauser Levelflex M FMP40 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promass I 300 PROFIBUS DP Manuale utente

Endress+Hauser

Endress+Hauser Analytik Jena multi N/C 2100S Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant M FTL51C Manuale utente

Endress+Hauser

Endress+Hauser Deltapilot S FMB70 Istruzioni per l’uso

Endress+Hauser

Endress+Hauser Liquiline CA80FE Specifiche tecniche

Endress+Hauser

Endress+Hauser Proline Prowirl C 200 Specifiche tecniche

Endress+Hauser

Endress+Hauser Proline Prosonic Flow P 500 Istruzioni per l’uso

Endress+Hauser

Endress+Hauser Proline Promass F 100 Manuale di istruzioni

Endress+Hauser

Endress+Hauser EngyCal RH33 Specifiche tecniche

Endress+Hauser

Endress+Hauser Silopilot FMM50 Manuale utente

Endress+Hauser

Endress+Hauser Proline Prosonic Flow90U Manuale

Endress+Hauser

Endress+Hauser Flowphant T DTT31 Manuale

Endress+Hauser

Endress+Hauser Levelflex M FMP4 Series Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 10 Specifiche tecniche

Endress+Hauser

Endress+Hauser Proline Promag 50 Manuale utente

Endress+Hauser

Endress+Hauser Gammapilot M FMG60 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promass E 200 Specifiche tecniche

Endress+Hauser

Endress+Hauser Proline Prowirl 72 Manuale utente

Endress+Hauser

Endress+Hauser Cerabar S PMP71 Istruzioni per l’uso

Endress+Hauser

Endress+Hauser Proline Promass E 100 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promass E 200 Manuale utente

Endress+Hauser

Endress+Hauser Levelflex M FMP43 Manuale utente

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente

Acterna

Acterna MS1400 Manuale utente

R&S

R&S ZPH Manuale utente
