Endress+Hauser Nivotester FTR325 Manuale utente

Operating Instructions

Nivotester FTR325

de - Füllstandgrenzschalter für die Mikrowellen-

schranke Soliwave FDR50/FQR50

en - Switching unit for the microwave barrier

Soliwave FDR50/FQR50

fr - Interrupteur de niveau de remplissage pour

barrière à micro-ondes Soliwave FDR50/FQR50

es - Interruptor de nivel para la barrera de micro-

ondas Soliwave FDR50/FQR50

it - Interruttore limitatore per la barriera a micro-

onde Soliwave FDR50/FQR50

nl - Vulpeilgrensschakelaar voor de microgolf-

barrièra Soliwave FDR50/FQR50

CH1

FTR325

KA00205F/97/A6/14.16

71278974

Endress+Hauser2

de - Inhalt

Sicherheitshinweise 4

Geräte-Identikation 6

Sicherheitshinweise (EX) 8

Einbaulage 10

Anschluss 13

Hinweise zur Symbolik 18

Anzeige- und Bedienelemente 19

Einstellungen 23

Fehlersuche 27

Technische Daten 34

Ergänzende Dokumentation 36

en - Contents

Notes on safety 4

Device identication 6

Notes on safety (EX) 8

Installation 10

Wiring 13

References to the symbols 18

Display and control elements 19

Settings 23

Troubleshooting 27

Technical data 34

Supplementary documentation 36

fr - Sommaire

Consignes de sécurité 4

Identication de l‘appareil 6

Consignes de sécurité (EX) 8

Montage 10

Raccordement 13

Symboles utilisés 18

Eléments d‘afchage et de

conguration 19

Réglages 23

Recherche des défauts 27

Caractéristiques techniques 34

Documentation

complémentaire 36

3Endress+Hauser

es - Indice de contenido

Notas sobre seguridad 5

Identicación del aparato 6

Notas sobre seguridad (EX) 8

Instalación 10

Conexión 13

Signicado de los símbolos 18

Indicador y elementos de

control 19

Ajustes 23

Guía de solución de averías 27

Datos técnicos 34

Documentación adicional 36

it - Sommario

Note sulla sicurezza 5

Identicazione

dell‘apparecchiatura 6

Note sulla sicurezza (EX) 8

Installazione 10

Collegamento 13

Riferimento dei simboli 18

Display ed elementi operativi 19

Impostazione 23

Ricerca guasti 27

Dati tecnici 34

Documentazione

supplementare 36

nl - Inhoud

Veiligheidsinstructies 5

Identicatie van het apparaat 6

Veiligheidsinstructies (EX) 8

Inbouw 10

Aansluiting 13

Verwijzing via symbolen 18

Aanwijs- en bedienings-

elementen 19

Instellingen 23

Opsporen van storingen 27

Technische gegevens 34

Aanvullende documentatie 36

Endress+Hauser4

de - Sicherheitshinweise

Bei unsachgemäßem Einsatz des

Geräts können Gefahren von ihm

ausgehen. Das Gerät darf nur von

qualiziertem und autorisiertem

Fachpersonal unter besonderer

Beachtung dieser Betriebsanleitung,

der einschlägigen Normen, der

gesetzlichen Vorschriften und der

Zertikate (je nach Anwendung)

eingebaut, angeschlossen und in

Betrieb genommen werden.

en - Notes on safety

If used incorrectly it is possible that

application-related dangers may

arise. The device may be installed,

connected, commissioned, operated

and maintained by qualied and

authorized personnel only

under strict observance of these

operating instructions, any relevant

standards, legal requirements and,

where appropriate, the certicates.

fr - Consignes de sécurité

Une utilisation non conforme de

l‘appareil peut constituer une

source de danger.

Seul un personnel spécialisé et

qualié, dûment habilité, est

autorisé à monter, raccorder et

mettre en service l‘appareil en

respectant les instructions du

présent manuel de mise en service

ainsi que les normes en vigueur, les

directives légales et les certicats

(selon l‘application).

5Endress+Hauser

es - Notas sobre seguridad

Este aparato puede representar un

peligro si no es utilizado debida-

mente. La instalación, conexión

y puesta en funcionamiento del

aparato debe ser llevada a cabo

exclusivamente por personal

técnico cualicado y autorizado

bajo observación especial de estas

instrucciones de manejo, las nor-

mas correspondientes, las disposi-

ciones legales y de los certicados

(según el tipo de aplicación).

it - Note sulla sicurezza

In caso di utilizzo non corretto

dell‘apparecchiatura possono venire

generati dei pericoli.

L‘apparecchiatura può essere

installata, collegata e messa in

funzione solo da parte di

personale specializzato,

qualicato e autorizzato che

tenga conto in particolare delle

presenti istruzioni per l’uso, delle

norme applicabili, delle prescrizioni

di legge e dei certicati (a seconda

dell’applicazione).

nl - Veiligheidsinstructies

B onreglementair gebruik van het

instrument kunnen er gevaren van

uitgaan. Het instrument mag

uitsluitend door gekwaliceerd

en geautoriseerd vakpersoneel

met bzondere inachtneming van

deze gebruiksaanwzing, de ter

zake geldende normen, de

wettelke voorschriften en de

certicaten (afhankelk van de

toepassing) worden ingebouwd,

aangesloten en in gebruik worden

genomen.

Endress+Hauser6

Order code FTR325

Zertikat / Certicate / Certicats /

Certicado / Certicato / Certicaat

B ATEX II (1)G [Ex ia Ga] IIC /

ATEX II (1)D [Ex ia Da] IIIC

D IECEx [Ex ia Ga] IIC /

IECEx [Ex ia Da] IIIC

Y *1

Ausführung / Housing / Modèles /

Modelo / Esecuzione / Uitvoering

1 Hutschienenmontage, b=45mm /

Rail mounting, 45mm broad /

Montage sur rails, largeur = 45mm /

Instalación del riel de perl de sombrero, b = 45mm /

Montaggio su binario, largh. = 45mm /

Hoedrailmontage, b = 45mm

9 *1

Spannungsversorgung / Power supply /

Alimentation de tension / Alimentación de corriente /

Tensione di alimentazione / Spanningsvoeding

A 85 ... 253 V(AC), 50/60 Hz

E 20 ... 60 V(DC) / 20 ... 30 V(AC), 50/60 Hz

Y *1

Ausgang / Switch output / Sortie /

Salida / Uscita / Uitgang

1 1x Füllstand SPDT + 1x Alarm/Füllstand SPST /

1x Level SPDT + 1x Alarm/Level SPST /

1x Niveau de remplissage SPDT + 1x Alarme /

Niveau de remplissage SPST /

1x nivel SPDT + 1x alarma/nivel SPST /

1x livello SPDT + 1x allarme/livello SPST /

1x vulpeil SPDT + 1x alarm/vulpeil SPST

9 *1

*1 Sonderausführung / Special equipment /

Version spéciale / Ejecución especial /

Versione speciale / Speciale uitvoering

####

de - Geräte-Identikation

en - Device identication

fr - Identication de

l‘appareil

es - Identicación del aparato

it - Identicazione

dell‘apparecchiatura

nl - Identicatie van het

apparaat

7Endress+Hauser

Order code FTR325

Zertikat / Certicate / Certicats /

Certicado / Certicato / Certicaat

B ATEX II (1)G [Ex ia Ga] IIC /

ATEX II (1)D [Ex ia Da] IIIC

D IECEx [Ex ia Ga] IIC /

IECEx [Ex ia Da] IIIC

Y *1

Ausführung / Housing / Modèles /

Modelo / Esecuzione / Uitvoering

1 Hutschienenmontage, b=45mm /

Rail mounting, 45mm broad /

Montage sur rails, largeur = 45mm /

Instalación del riel de perl de sombrero, b = 45mm /

Montaggio su binario, largh. = 45mm /

Hoedrailmontage, b = 45mm

9 *1

Spannungsversorgung / Power supply /

Alimentation de tension / Alimentación de corriente /

Tensione di alimentazione / Spanningsvoeding

A 85 ... 253 V(AC), 50/60 Hz

E 20 ... 60 V(DC) / 20 ... 30 V(AC), 50/60 Hz

Y *1

Ausgang / Switch output / Sortie /

Salida / Uscita / Uitgang

1 1x Füllstand SPDT + 1x Alarm/Füllstand SPST /

1x Level SPDT + 1x Alarm/Level SPST /

1x Niveau de remplissage SPDT + 1x Alarme /

Niveau de remplissage SPST /

1x nivel SPDT + 1x alarma/nivel SPST /

1x livello SPDT + 1x allarme/livello SPST /

1x vulpeil SPDT + 1x alarm/vulpeil SPST

9 *1

*1 Sonderausführung / Special equipment /

Version spéciale / Ejecución especial /

Versione speciale / Speciale uitvoering

####

Endress+Hauser8

de - Sicherheitshinweise (EX)

en - Notes on safety (EX)

fr - Consignes de sécurité (EX)

es - Notas sobre seguridad (EX)

it - Note sulla sicurezza (EX)

nl - Veiligheidsinstructies (EX)

#ATEX È FTR325-B + FQR50/FDR50-C È XA00219F

IECEx È FTR325-D + FQR50/FDR50-D È XA00484F

FTR325

Zone 0 /

Zone 20

Zone 1 / Zone 21

FTR325

FQR50 FDR50

9Endress+Hauser

de - Sicherheitshinweise (EX)

• Der Nivotester FTR325 darf

nur durch den Hersteller

repariert werden.

• Folgende Gerätekombinationen

mit der Mikrowellenschranke

sind möglich:

FTR325-B* + FQR50/FDR50-C*

FTR325-D* + FQR50/FDR50-D*

en - Notes on safety (EX)

• The Nivotester FTR325 may be

repaired only by the manu-

facturer.

• The following equipment com-

binations are possible:

FTR325-B* + FQR50/FDR50-C*

FTR325-D* + FQR50/FDR50-D*

fr - Consignes de sécurité (EX)

• Le Nivotester FTR325 doit être

réparée uniquement par le

constructeur.

• Les combinaisons d'appareils

suivantes sont possibles avec la

barrière à micro-ondes :

FTR325-B* + FQR50/FDR50-C*

FTR325-D* + FQR50/FDR50-D*

es - Notas sobre seguridad (EX)

• El Nivotester FTR325 debe ser

reparada exclusivamente por el

fabricante.

• Con el barrera de microondas se

pueden combinar los siguientes

aparatos:

FTR325-B* + FQR50/FDR50-C*

FTR325-D* + FQR50/FDR50-D*

it - Note sulla sicurezza (EX)

• Il Nivotester FTR325 può essere

riparata solo da parte del

produttore.

• Sono possibili le seguenti combi-

nazioni di apparecchiature con la

barriera a microonde:

FTR325-B* + FQR50/FDR50-C*

FTR325-D* + FQR50/FDR50-D*

nl - Veiligheidsinstructies (EX)

• De Nivotester FTR325 mag alleen

de fabrikant worden gerepareerd.

• De volgende instrumentcom-

binaties zn mogelk met de

microgolfbarrière:

FTR325-B* + FQR50/FDR50-C*

FTR325-D* + FQR50/FDR50-D*

Endress+Hauser10

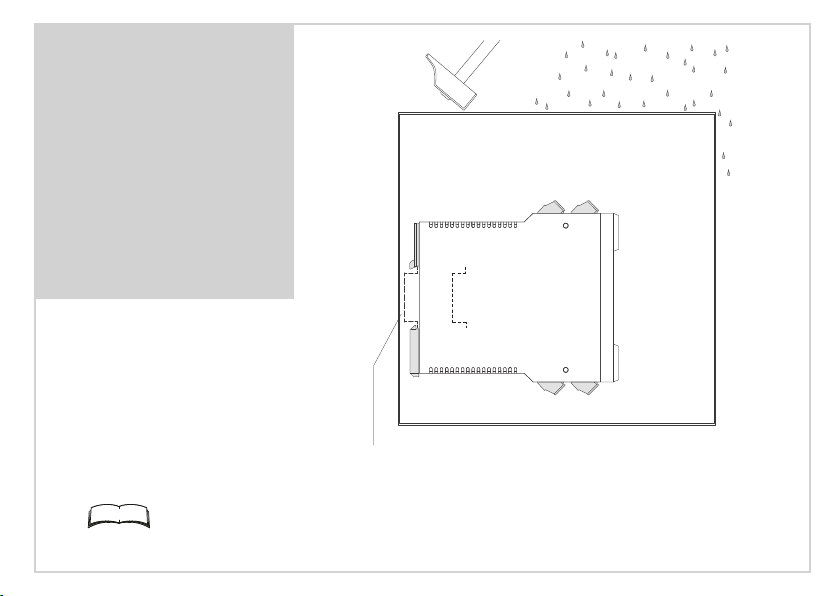

de - Einbau

en - Installation

fr - Montage

es - Instalación

it - Installazione

nl - Inbouw min. IP 55

Hutschiene / Mounting rail / Rail prolé /

Rail de montaje / Rotaia / Montage-rail

EN 50022 - 35x7.5 / EN 50022 - 35x15

100 mm = 3,94 in

È 35

Altri manuali per Nivotester FTR325

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Endress+Hauser Interruttore

Endress+Hauser

Endress+Hauser Liquiphant T FTL20H Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant FTL64 Manuale

Endress+Hauser

Endress+Hauser nivotester FTL 375 P-1 Series Manuale utente

Endress+Hauser

Endress+Hauser Nivotester FTL 375 N 3 Series Manuale utente

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Manuale

Endress+Hauser

Endress+Hauser Soliphant M Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant FTL33 IO-Link Specifiche tecniche

Endress+Hauser

Endress+Hauser Nivotester FTL 375 N 3 Series Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant FTL64 Manuale utente

Endress+Hauser

Endress+Hauser Liquicap M FTI51 Manuale utente

Endress+Hauser

Endress+Hauser Flowphant T DTT31 Flowphant T DTT35 Manuale utente

Endress+Hauser

Endress+Hauser Liquicap M FTI51 Manuale utente

Endress+Hauser

Endress+Hauser Thermophant T TTR31 Manuale utente

Endress+Hauser

Endress+Hauser Soliphant T FTM20 Manuale utente

Endress+Hauser

Endress+Hauser Nivotester FTC325 PFM Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant FTL31 Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant FTL33 IO-Link Manuale utente

Endress+Hauser

Endress+Hauser Liquiphant M FTL51 Manuale utente

Endress+Hauser

Endress+Hauser Thermophant T TTR 31 Manuale utente

Endress+Hauser

Endress+Hauser FEC 22 Manuale utente

Endress+Hauser

Endress+Hauser Nivector FTI26 Manuale

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Manuale utente

Endress+Hauser

Endress+Hauser Nivotester FTL325N-1 1 Manuale utente

Endress+Hauser

Endress+Hauser Soliphant M FTM50 Manuale utente

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

D-Link

D-Link DES-1226G Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente
