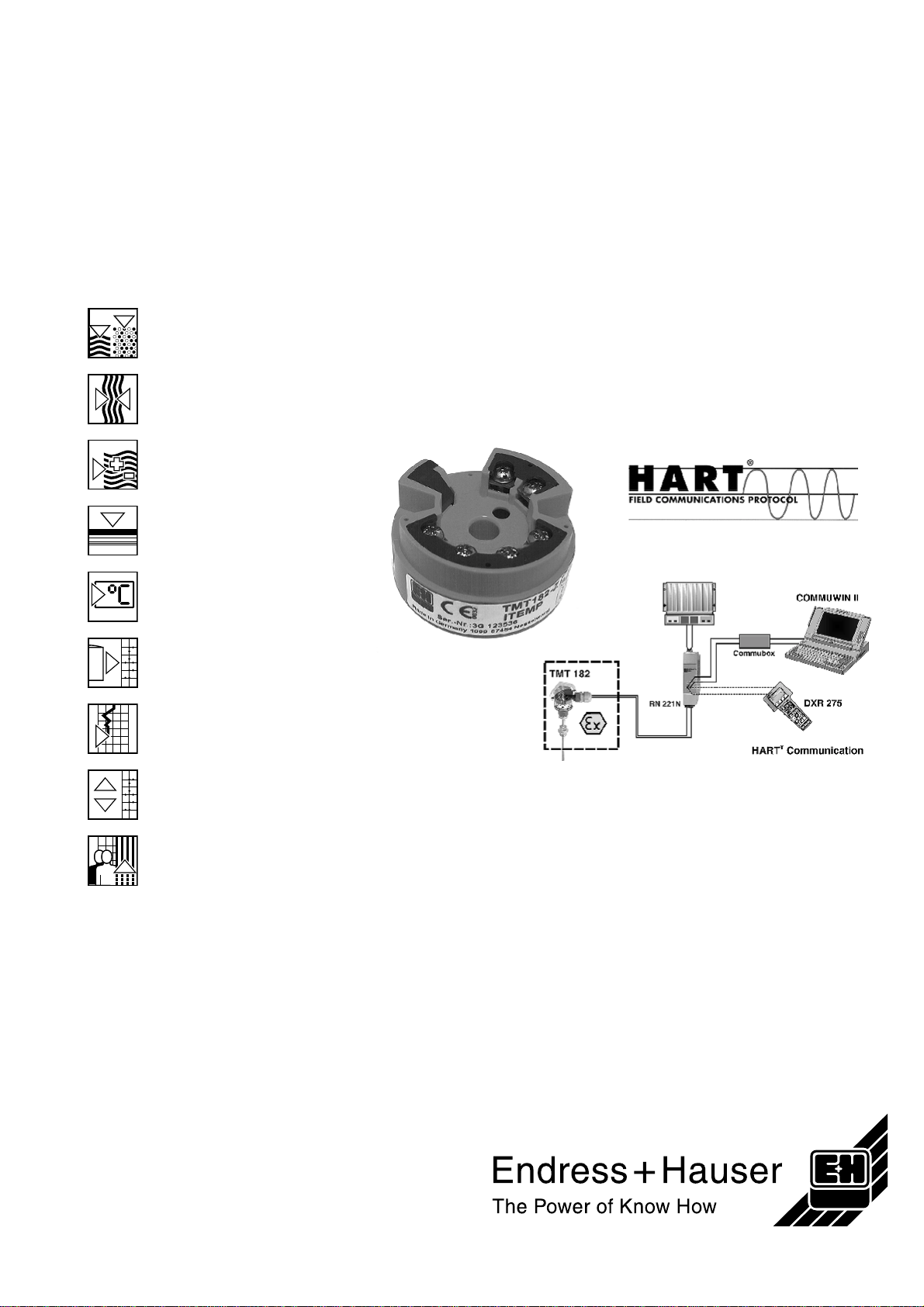

Endress+Hauser iTEMP TMT182 Manuale utente
BA 105R/09/a3/04.02
510 02838 iTEMP® HART® TMT 182
Betriebsanleitung
Operating Instructions
Mise en service
Temperaturkopftransmitter
2Endress+Hauser
Temperaturkopftransmitter
3
Temperaturkopftransmitter iTEMP®
HART®
TMT 1 2
Betriebsanleitung
Bitte lesen, bevor Sie das Gerät in Betrieb nehmen)
Gerätenummer:.....................................
Temperature head transmitter iTEMP®
HART®
TMT 1 2
Operating manual
Please read before installing the unit)
Unit number:.....................................
Transmetteur de Température iTEMP®
HART® TMT 1 2
Manuel de mise en service
veuillez entièrement lire le manuel avant la mise en service de l’appareil)
No appareil:....................................
19...34
English
3 ... 30
Deutsch
19...34
English
31 ... 58
English
19...34
English
59 ... 86
Français
Inhaltsverzeichnis Temperaturkopftransmitter
4Endress+Hauser
Inhaltsverzeichnis
1 Sicherheitshinweise . . . . . . . . . . . . . . . . . 6
1.1 Bestimmungsgemäße Verwendung . . . . . . 6
1.2 Montage, Inbetriebnahme und Bedienung . 6
1.3 Betriebssicherheit . . . . . . . . . . . . . . . . . . . . 6
1.4 Rücksendung . . . . . . . . . . . . . . . . . . . . . . . 6
1.5 Sicherheitszeichen und -symbole . . . . . . . . 7
2 Identifizierung . . . . . . . . . . . . . . . . . . . 7
2.1 Gerätebezeichnung . . . . . . . . . . . . . . . . . . 7
2.2 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . 8
3 Montage . . . . . . . . . . . . . . . . . . . . . . . .
3.1 Einbaubedingungen . . . . . . . . . . . . . . . . . . 8
3.2 Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4 Verdrahtung . . . . . . . . . . . . . . . . . . . . . . . . 10
4.1 Verdrahtung auf einen Blick . . . . . . . . . . . 10
4.2 Anschluss Messeinheit . . . . . . . . . . . . . . . 10
4.3 Potenzialausgleich . . . . . . . . . . . . . . . . . . 11
5 Bedienung . . . . . . . . . . . . . . . . . . . . . 12
5.1 Kommunikation . . . . . . . . . . . . . . . . . . . . 12
6 Inbetriebnahme. . . . . . . . . . . . . . . . . 13
6.1 Installations- und Funktionskontrolle . . . . 13
6.2 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . 13
7 Wartung . . . . . . . . . . . . . . . . . . . . . . . 20
Zubehör . . . . . . . . . . . . . . . . . . . . . . . 20
9 Störungsbehebung . . . . . . . . . . . . . . . . . 21
9.1 Fehlersuchanleitung . . . . . . . . . . . . . . . . . 21
9.2 Applikationsfehlermeldungen . . . . . . . . . 21
9.3 Applikationsfehler ohne Meldungen . . . . 22
9.4 Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . 23
9.5 Rücksendung . . . . . . . . . . . . . . . . . . . . . . 23
9.6 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . 23
10 Technische Daten . . . . . . . . . . . . . . . . . . 24
11 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
11.1 Arbeitsweise und Systemaufbau . . . . . . . 28
Temperaturkopftransmitter Kurzanleitung
Endress+Hauser 5
Kurzanleitung
Mit der folgenden Kurzanleitung können Sie Ihr Messgerät schnell und einfach in
Betrieb nehmen:
Sicherheitshinweise Seite 6
Montage Seite 8
Verdrahtung Seite 10
nbetriebnahme (mit Beschreibung der Gerätefunktionen)
Eine ausführliche Beschreibung aller Funktionen sowie eine Detailübersicht der
Funktionsmatrix finden Sie in diesem Kapitel.
Quick-SETUP - Schnelleinstieg in die Gerätekonfiguration für den
standardmäßigen Messbetrieb
Seite 13
Störungsbehebung / Fehlersuche
Beginnen Sie die Fehlersuche in jedem Fall mit der Checkliste, falls nach der
Inbetriebnahme oder während des Messbetriebs Störungen auftreten. Über
verschiedene Abfragen werden Sie gezielt zur Fehlerursache und den entspre-
chenden Behebungsmaßnahmen geführt.
Seite 21
1 Sicherheitshinweise Temperaturkopftransmitter
6Endress+Hauser
1 Sicherheitshinweise
Ein sicherer und gefahrloser Betrieb des Temperaturkopftransmitters ist nur sicherge-
stellt, wenn die Betriebsanleitung gelesen und die Sicherheitshinweise darin beachtet
wurden.
1.1 Bestimmungsgemäße Verwendung
Bestimmungsgemäße
Verwendung •Das Gerät ist ein universeller, konfigurierbarer Temperaturtransmitter für Widerstands-
thermometer RTD),Thermoelemente TC) sowie Widerstands- und Spannungsgeber.
Das Gerät ist zur Montage im Anschlusskopf Form B und im Feldgehäuse vorgese-
hen.
•Für Schäden aus unsachgemässem oder nicht bestimmungsgemässem Gebrauch
haftet der Hersteller nicht.
•Messsystemen, die im explosionsgefährdetem Bereich eingesetzt werden, liegt eine
separate Ex-Dokumentation bei, die ein fester Bestandteil dieser Betriebsanleitung
ist. Die darin aufgeführten Installationsvorschriften und Anschlusswerte müssen kon-
sequent beachtet werden!
1.2 Montage, Inbetriebnahme und Bedienung
Montage, nbetrieb-
nahme, Bedienung Das Gerät ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die
einschlägigen Vorschriften und EU-Richtlinien. Wenn es jedoch unsachgemäß oder
nicht bestimmungsgemäß eingesetzt wird, können von ihm applikationsbedingte
Gefahren ausgehen. Montage, Verdrahtung, Inbetriebnahme und Wartung des Gerätes
dürfen nur durch ausgebildetes Fachpersonal erfolgen, das vom Anlagenbetreiber
dazu autorisiert und eingewiesen wurde. Das Fachpersonal muss diese Betriebsanlei-
tung gelesen, verstanden haben und deren Anweisungen unbedingt befolgen. Der
Betreiber hat dafür Sorge zu tragen, dass das Messsystem gemäss den elektrischen
Anschlussplänen korrekt angeschlossen ist.
1.3 Betriebssicherheit
Betriebssicherheit Explosionsgefährdeter Bereich
Bei Einsatz des Messsystems in explosionsgefährdeten Bereichen sind die entspre-
chenden nationalen Normen einzuhalten. Stellen Sie sicher, dass das Fachpersonal
ausreichend ausgebildet ist. Die messtechnischen und sicherheitstechnischen Aufla-
gen an die Messstellen sind einzuhalten.
Technischer Fortschritt
Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent-
wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei-
terungen der Betriebsanleitung erhalten Sie bei Ihrer Vertriebsstelle Auskunft.
1.4 Rücksendung
Rücksendung Bei Transportschäden informieren Sie bitte die Spedition und den Lieferanten.
Temperaturkopftransmitter 2 Identifizierung
Endress+Hauser 7
1.5 Sicherheitszeichen und -symbole
Sicherheitszeichen und
Symbole Ein einwandfreier und zuverlässiger Betrieb dieses Gerätes ist nur gewährleistet, wenn
Sie die Sicherheitshinweise in dieser Betriebsanleitung beachten. Die in dieser
Betriebsanleitung enthaltenen Sicherheitshinweise sind mit folgenden Symbolen
belegt.
"Achtung!
“Achtung” deutet auf Aktivitäten oder Vorgänge, die – wenn sie nicht ordnungsgemäß
durchgeführt werden – zu fehlerhaftem Betrieb oder zur Zerstörung des Gerätes führen
können.
!Hinweis!
“Hinweis” deutet auf Aktivitäten oder Vorgänge, die – wenn sie nicht ordnungsgemäß
durchgeführt werden – einen indirekten Einfluss auf den Betrieb haben, oder eine
unvorhergesehene Gerätereaktion auslösen können.
FExplosionsgeschützte, baumustergeprüfte Betriebsmittel!
Befindet sich dieses Zeichen auf dem Typenschild des Gerätes, kann das Gerät im
explosionsgefährdeten Bereich eingesetzt werden.
=Sicherer Bereich (nicht explosionsgefährdeter Bereich)!
Dieses Symbol kennzeichnet in den Zeichnungen dieser Bedienungsanleitung den
nicht explosionsgefährdeten Bereich. Geräte im nicht explosionsgefährdeten Bereich
müssen auch zertifiziert sein, wenn Anschlussleitungen in den explosionsgefährdeten
Bereich führen.
2 Identifizierung
2.1 Gerätebezeichnung
Gerätebezeichnung Vergleichen Sie die Typenschilder am Gerät mit den folgenden Abbildungen:

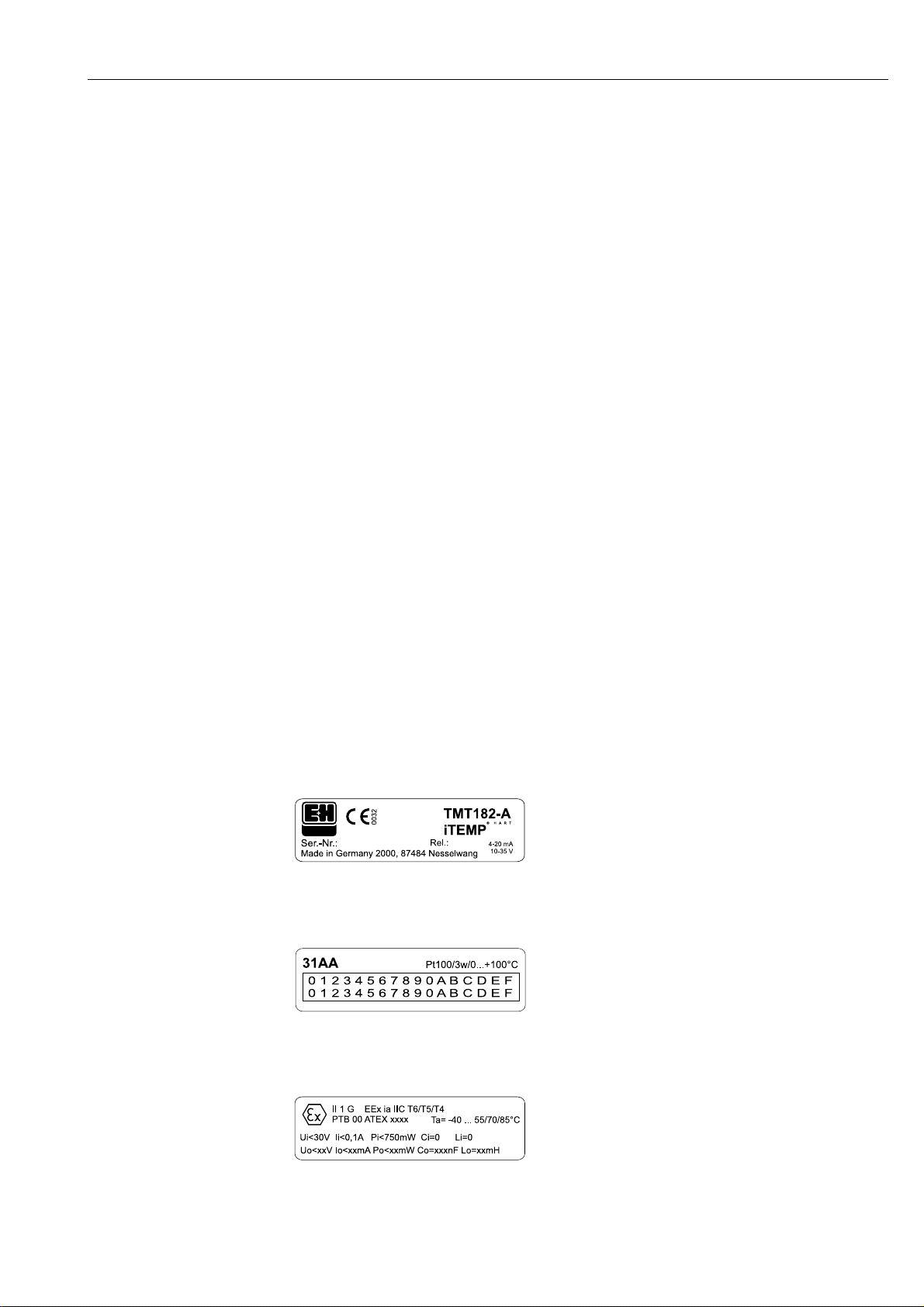

Abb. 2-1: Typenschild des Kopftransmitters (beispielhaft)
Abb. 2-2: Bestellcode mit Einstellung (beispielhaft)
Abb. 2-3: Kennzeichnung für Ex-Bereich (beispielhaft, gültig nur bei Ex-Zulassung)
3 Montage Temperaturkopftransmitter
8Endress+Hauser
CE-Zeichen, Konformitätserklärung
Das Gerät ist nach dem Stand der Technik betriebsicher gebaut und geprüft und hat
das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berück-
sichtigt die einschlägigen Normen und Vorschriften nach EN 61 010 “Sicherheitsbestim-
mungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte”.
Das in dieser Betriebsanleitung beschriebene Gerät erfüllt somit die gesetzlichen Anfor-
derungen der EU-Richtlinien. Der Hersteller bestätigt die erfolgreiche Prüfung des
Gerätes mit der Anbringung des CE-Zeichens.
2.2 Lieferumfang
Lieferumfang Der Lieferumfang des Temperaturkopftransmitters besteht aus:
•Kopftransmitter
•Montageschrauben, -federn und Sicherungsringe
•Betriebsanleitung pro Auftrag
•ATEX-Betriebsanleitung für den Einsatz von ATEX-Geräten
!Hinweis!
Beachten Sie im Kap. 8 "Zubehör" die Zubehörteile des Kopftransmitters.
3Montage
3.1 Einbaubedingungen
Einbaubedingungen •Die zulässige Umgebungstemperatur siehe »Technische Daten« auf Seite 24) ist
beim Einbau und im Betrieb einzuhalten.
•Für den Einsatz im Ex-Bereich sind die Grenzwerte der Zertifikate und Zulassungen
siehe Zusatz-BA ATEX) einzuhalten.
Einbaumaße
Die Abmessungen des Kopftransmitters finden Sie in Kap. 10 "Technische Daten"
Einbauort
•Sensoranschlusskopf nach DIN 43 729 Form B
•Feldgehäuse
Einbaulage
Es bestehen keine Einschränkungen bezüglich der Einbaulage.
Temperaturkopftransmitter 3 Montage
Endress+Hauser 9
3.2 Einbau
Einbau Gehen Sie beim Einbau des Gerätes wie folgt vor:
Einbau in den Sensoranschlusskopf nach DIN 43 729 Form B s. Abb. 3-1, links)
•Führen Sie die Anschlussdrähte des Sensoreinsatzes Pos. 5) durch die zentrale Boh-
rung im Kopftransmitter Pos. 4).
•Stecken Sie die Montagefedern Pos. 3) auf die Montageschrauben Pos. 2).
•Führen Sie die Montageschrauben Pos. 2) durch die Bohrungen des Kopftransmit-
ters und die Bohrungen des Sensoreinsatzes Pos. 5). Fixieren Sie beide Montage-
schrauben mit den Sicherungsringen Pos. 6).
•Positionieren Sie den Kopftransmitter im Anschlusskopf so, dass die Anschlussklem-
men des Stromausgangs Klemmen 1 und 2) zur Kabeldurchführung Pos. 7) weisen.
•Fixieren Sie anschliessend den Kopftransmitter Pos. 4) mit dem Sensoreinsatz
Pos. 5) im Anschlusskopf.
Einbau in das Feldgehäuse s. Abb. 3-1, rechts)
•Führen Sie die Montageschrauben Pos. 2) mit den Montagefedern Pos. 3) durch die
Bohrungen des Kopftransmitters Pos. 4). Fixieren Sie die Montageschrauben mit den
Sicherungsringen Pos. 5).
•Schrauben Sie den Kopftransmitter mit einem Schraubendreher am Feldgehäuse fest.
"Achtung!
Ziehen Sie die Montageschrauben nicht zu fest an, um eine Beschädigung des Kopf-
transmitters zu vermeiden.

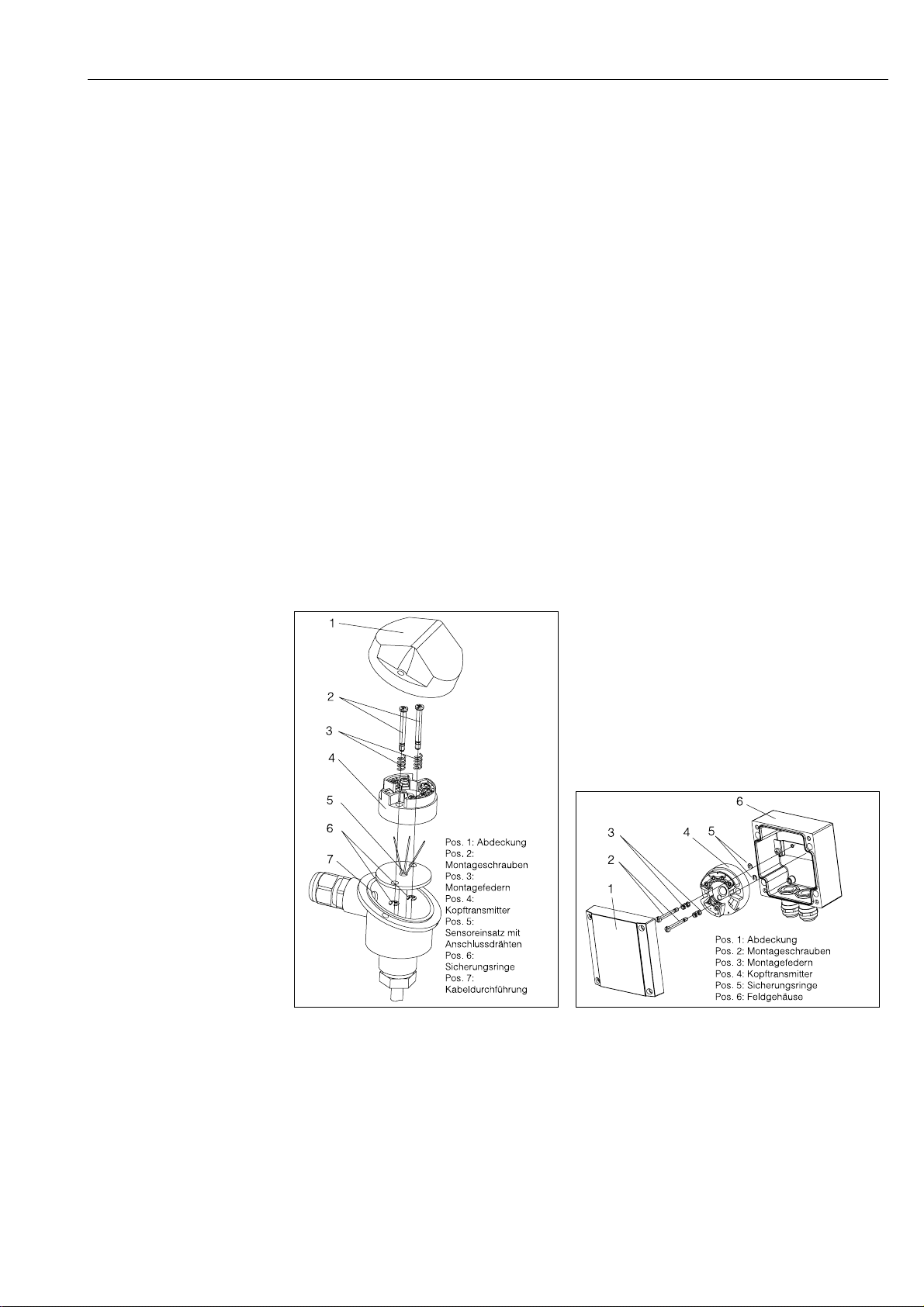

Abb. 3-1: Einbau des Kopftransmitters in den Sensoranschlusskopf Form B (links) und in das Feldgehäuse
(rechts)
R-TMT187ZX-17-06-06-yy-001.eps
R-TMT187ZX-17-06-06-yy-002.eps
4 Verdrahtung Temperaturkopftransmitter
10 Endress+Hauser
4 Verdrahtung
4.1 Verdrahtung auf einen Blick
Verdrahtung auf einen
Blick Klemmenbelegung

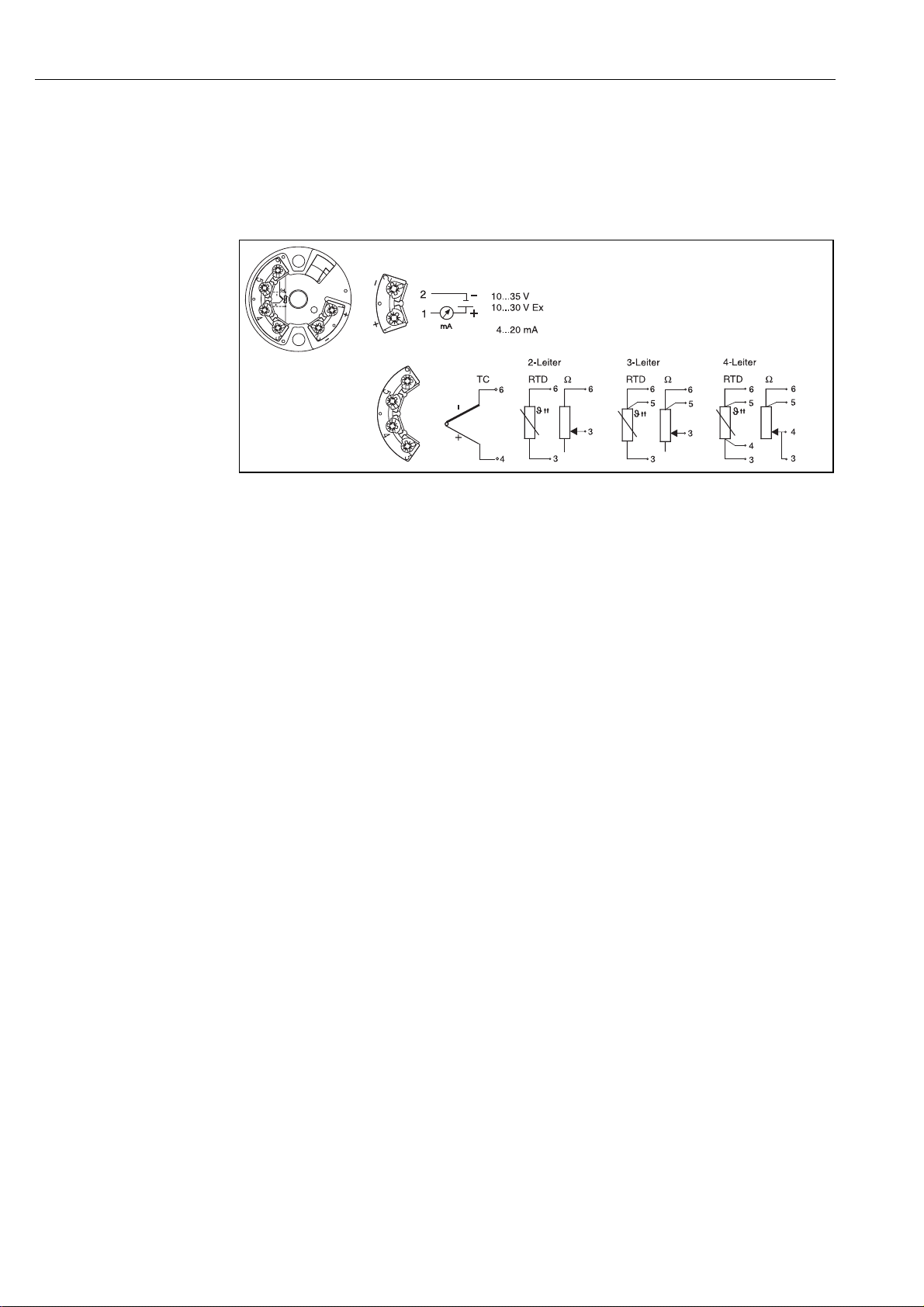

Abb. 4-1: Verdrahtung des Kopftransmitters
4.2 Anschluss Messeinheit
Anschluss Messeinheit
3Achtung!
Hilfsenergie ausschalten, bevor Sie die Abdeckung des Gehäuses öffnen. Gerät nicht
unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstö-
rung von Teilen der Elektronik führen.
4.2.1 Sensoren
Verdrahtung zwischen Sensorleitungen und Kopftransmitterklemmen (Klemmen 3
bis 6) gemäß der elektrischen Klemmenbelegung (s. Abb. 4-1) vornehmen.
4.2.2 Ausgangssignal und Spannungsversorgung
Öffnen Sie die PG-Verschraubung der Kabeldurchführung am Anschlusskopf oder
Feldgehäuse. Führen Sie die Leitungen durch die Öffnung der PG-Verschraubung und
schliessen Sie die Leitungen an den Klemmen 1 und 2 gemäß Abb. 4-1 an.
2Hinweis!
Die Schrauben der Anschlussklemmen müssen festgedreht sein.
4.2.3 Anschluss HART®
Der Anschluss erfolgt direkt über die 4...20 mA-Signalleitung (Abb. 4-1, Klemmen
1 und 2) oder über Kommunikationsbuchsen eines Speisegerätes oder -trenners (s.
Abb. 4-2 und Abb. 4-3).
Zum Anschluss des Transmitters in Ex-Ausführung beachten Sie bitte die separate Ex-
Dokumentation.
2Hinweis!
Der Messkreis muss eine Bürde von mindestens 250 Ωaufweisen. Bei den E+H Spei-
segeräten RNS 221 und RN 221N ist dieser Widerstand bereits im Gerät integriert und
deshalb nicht erforderlich (s. Abb. 4-2, Pos. b und Abb. 4-3, Pos. b)!
R09-TMT182ZZ-04-06-xx-de-001.eps
Altri manuali per iTEMP TMT182
1
Indice
Lingue:
Altri manuali Endress+Hauser Trasmettitore
Endress+Hauser
Endress+Hauser easytemp TSM 470 G Manuale utente
Endress+Hauser
Endress+Hauser iTEMP TMT182 Manuale utente
Endress+Hauser
Endress+Hauser Proline 500 Specifiche tecniche
Endress+Hauser
Endress+Hauser AT1000 AT1 Manuale utente
Endress+Hauser
Endress+Hauser Proline 500 digital EtherNet/IP Specifiche tecniche
Endress+Hauser
Endress+Hauser iTEMP PCP TMT181 Manuale utente
Endress+Hauser
Endress+Hauser Prosonic S FMU90 Manuale utente
Endress+Hauser
Endress+Hauser Memograph CVM40 Specifiche tecniche
Endress+Hauser
Endress+Hauser Levelflex FMP 232 Scheda tecnica
Endress+Hauser
Endress+Hauser Proline 300 Modbus RS485 Specifiche tecniche
Endress+Hauser
Endress+Hauser Cerabar S PMC71 Manuale utente
Endress+Hauser
Endress+Hauser iTEMP TMT85 Manuale utente
Endress+Hauser
Endress+Hauser Cerabar S PMP71 Manuale utente
Endress+Hauser
Endress+Hauser Prosonic S FMU90 Istruzioni per l'uso e l'installazione
Endress+Hauser
Endress+Hauser Mycom CLM 152 Manuale utente
Endress+Hauser
Endress+Hauser CM14 Manuale utente
Endress+Hauser
Endress+Hauser Liquisys M COM 223 F Manuale utente
Endress+Hauser
Endress+Hauser RMA42 Specifiche tecniche
Endress+Hauser
Endress+Hauser Cerabar S PMP71 Manuale utente
Endress+Hauser
Endress+Hauser smartgrad TMD833 Manuale utente
