Skema

Design

DIMENSIONE FORATURA

HOLE SIZES: 1240x505

336

244

275

1240

505 491

1226

127

min 10/max 25

1250

534

275

150

390

pag. page

Seite .

str. side

sivu

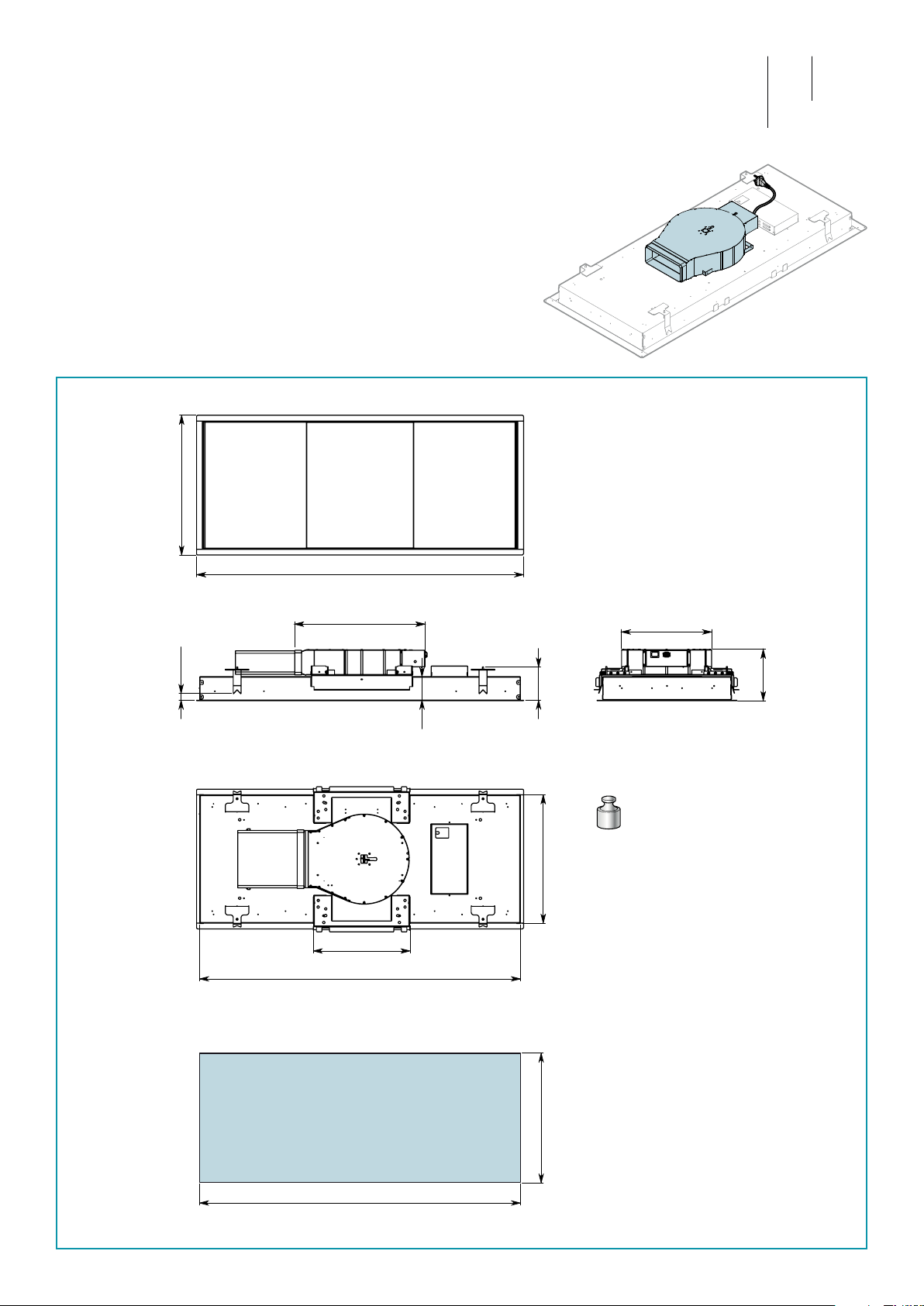

IT  Installazione con motore sulla cappa.

EN  Installation with motor on the hood.

DE  Installation mit Motor an der Haube.

FR  Installation avec moteur sur la hotte.

ES  Instalación con el motor en la campana.

RU      .

PL  Instalacja z silnikiem na okapie.

NL  Installatie met motor op kap.

PT  Instalação com motor na capa.

DK  Installation med motoren på emhætten.

SE  Installation med motor på äkthuven.

FI  Asennus moottori liesituulettimen päällä.

NO Installasjon med motor på hetten.

37 kg

345

499

190

DIMENSIONE FORATURA

HOLE SIZES: 1240x505

1240

505 491

1226

127

min 10/max 25

1250

534

390

pag. page

Seite .

str. side

sivu

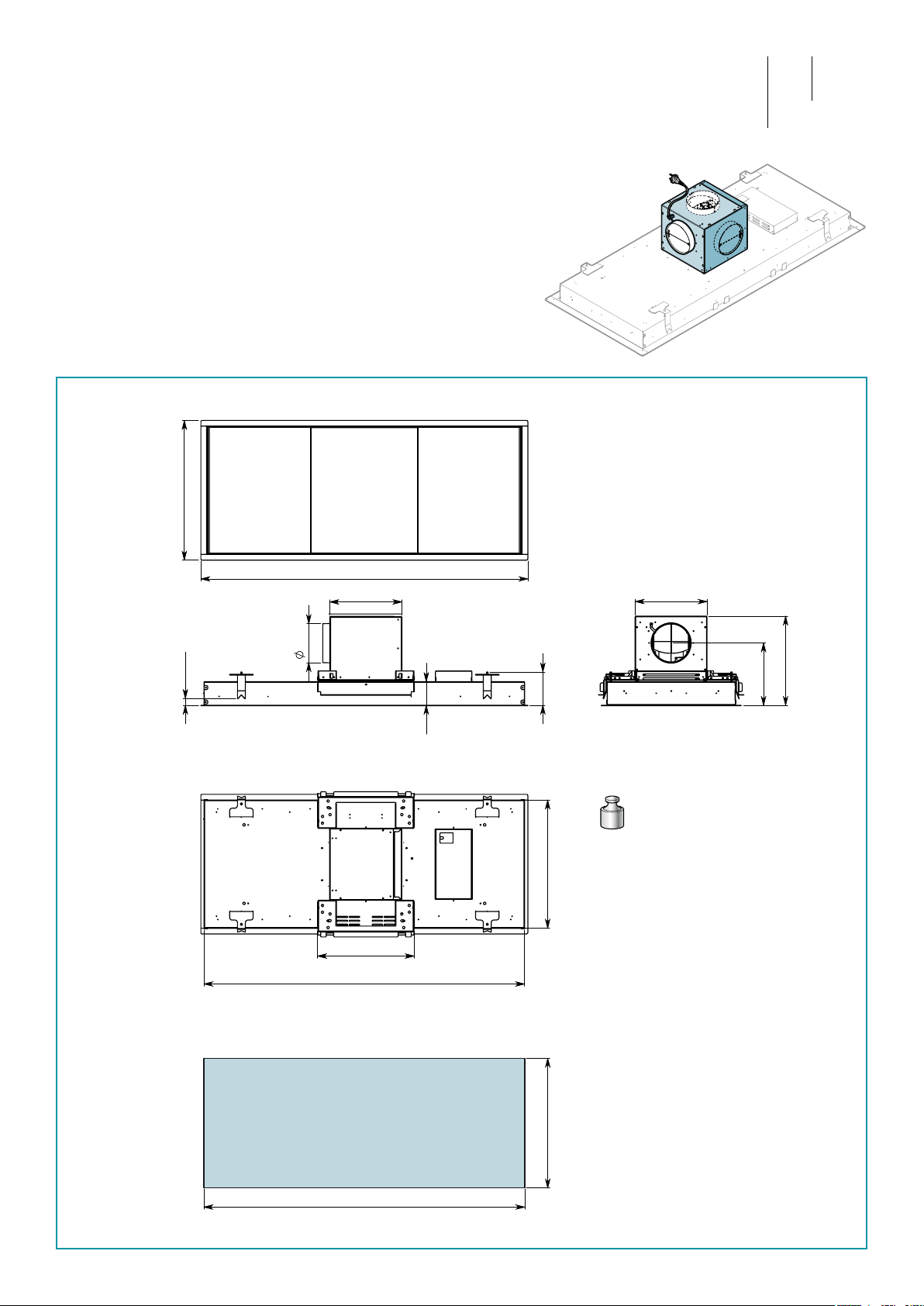

IT  Installazione con motore SLIM.

EN  Installation with SLIM motor.

DE  Installation SLIM-Motor.

FR  Installation avec moteur SLIM.

ES  Instalación con motor SLIM.

RU     SLIM.

PL  Instalacja z silnikiem SLIM.

NL  Installatie met SLIM motor.

PT  Instalação com motor SLIM.

DK  Installation med motoren SLIM.

SE  Installation med SLIM-motor.

FI  Asennus SLIM-moottorilla.

NO  Installasjon med SLIM-motor.

36 kg

DIMENSIONE FORATURA

HOLE SIZES: 1240x505

1240

505 491

1226

127

min 10/max 25

1250

534

275

138

390

275

216

190

pag. page

Seite .

str. side

sivu

IT  Installazione con kit convo-

gliatore e motore remoto.

EN  Installation with conveyor

kit and remote motor.

DE  Installation mit Förder-Kit

und getrennt montiertem

Motor.

FR  Installation avec kit convo-

yeur et moteur à distance.

ES  Instalación con kit transpor-

tador y motor remoto.

RU 

   -

   -

.

PL 

Instalacja z zestawem dopro-

wadzającym i silnikiem ze-

wnętrznym.

NL  Installatie met luchtkanaal en

motor op afstand.

PT  Instalação com kit transpor-

tador e motor remoto.

DK  Installation med kit med

blæser-kappe og ernmotor.

SE  Installation med transpor-

törsats och separat monte-

rad motor.

FI  Asennus kanavasarjalla ja

etäkäyttömoottorilla.

NO  Installasjon med transpor-

tørsett og ernmotor.

29 kg

491

1226

127

min 10/max 25

127

150

131

1250

534

DIMENSIONE FORATURA

HOLE SIZES: 1240x505

1240

505

pag. page

Seite .

str. side

sivu

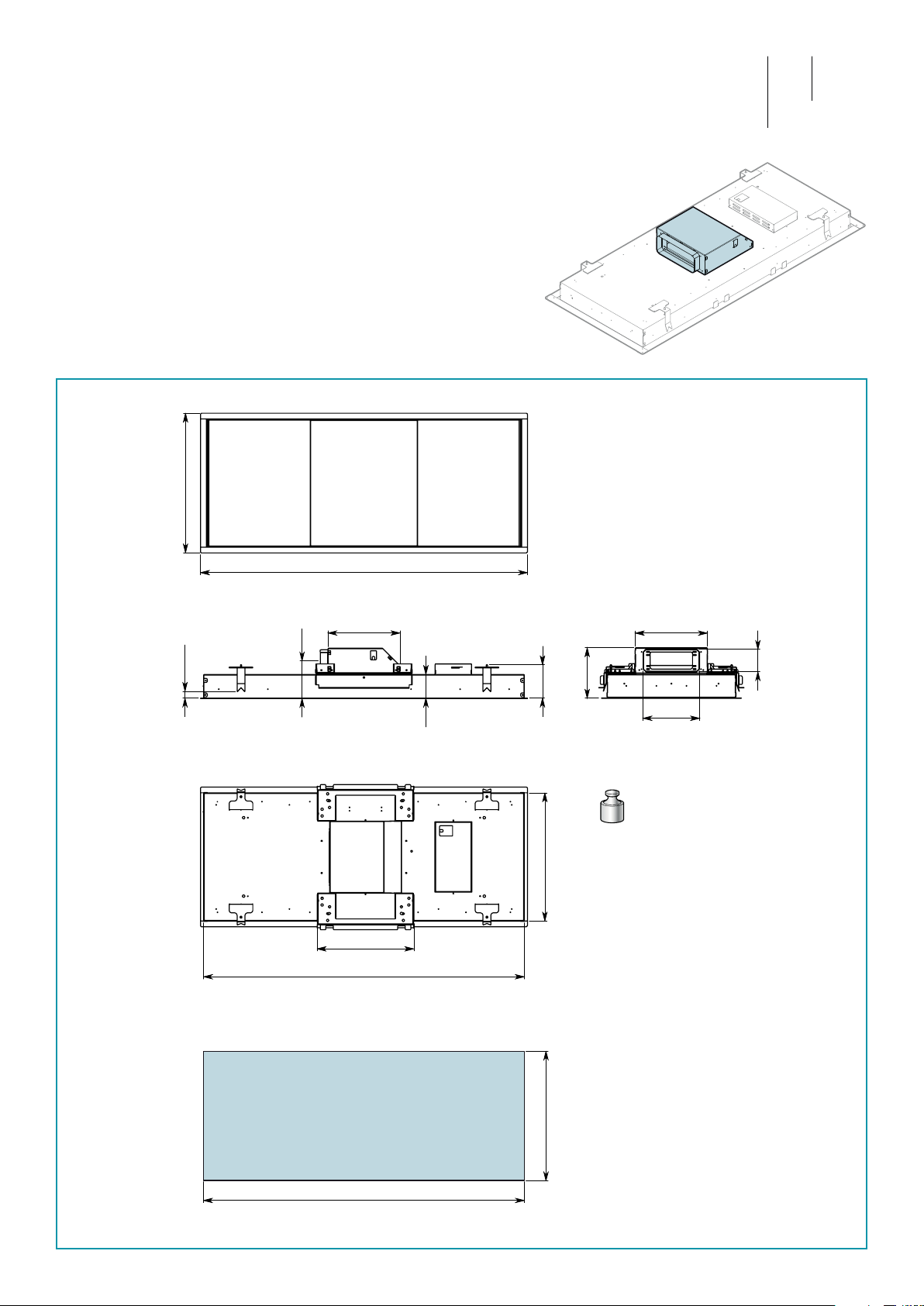

IT  Installazione con motore remoto.

EN  Installation with remote motor.

DE  Installation mit getrennt montiertem Motor.

FR  Installation avec moteur à distance.

ES  Instalación con motor remoto.

RU     .

PL  Instalacja z silnikiem zewnętrznym.

NL  Installatie met motor op afstand.

PT  Instalação com motor remoto.

DK  Installation med ernmotor.

SE  Installation med separat monterad motor.

FI  Asennus etäkäyttömoottorilla.

NO  Installasjon med ernmotor.

27 kg

Max 1500 mm

ø9 mm

IT - Misure per l’installazione.

EN - Measurements for installation.

DE - Masangaben fur die Installation.

FR - Mesures pour l'installation.

ES - Medidas para la instalacion.

RU -   .

PL - Środki montażowe.

NL - Maten voor de installatie.

PT - Medidas para a instalacao.

DK - Mal for installation.

SE - Installationsatgarder.

FI - Mitat asennusta varten.

NO- Installasjonsmal.

FALSE CEILING

CONTROSOFFITTO

min.

60 mm

min.

60 mm

FALSE CEILING

CONTROSOFFITTO

biadesivo

double adhesive

√

IT - Operazioni preliminari: Taglio cartongesso (1),

inserimento cornice di supporto (2).

EN - Preliminary operations: Cutting the plasterbo-

ard (1), inserting the supporting frame (2).

DE - Vorbereitende Arbeiten: Schnitt Gipskar-

ton(1), Einsetzung Halterungsrahmen(2).

FR -

Opérations préliminaires: Découpe de la plaque

de plâtre (1), insertion d'un cadre de support (2).

ES - Operaciones preliminares: Corte de placas de

yeso (1), inserción del bastidor de soporte (2).

RU -  :  -

 (1),    (2).

PL - Operacje wstępne: Wycięcie gipsokartonu (1),

umieszczenie ramy nośnej (2).

NL - Voorbereidende handelingen: Zaag de ope-

ning in de gipsplaat (1) en breng de steunlijst

(2) aan.

PT - Operações preliminares: Cortar as placas de ge-

sso (1), inserção do quadro de suporte (2).

DK - Indledende handlinger: Tilskæring af gipspla-

de (1), indsætning af støtteramme (2).

SE - Förberedande åtgärder: Skär ut gipsskivan (1)

och sätt i stödramen (2).

FI - Esitoimenpiteet: Kipsilevyn leikkaus (1), tuki-

kehikon asetus (2).

NO- Forberedende operasjoner: Kutt i gipsen (1),

innsetting av støtteramme (2).

Ø9

IT - Operazioni preliminari: ssaggio a sotto

delle catenelle di sicurezza obbligatorie.

EN - Preliminary operations: xing the mandatory safety

chains to the ceiling.

DE - Vorbereitende Arbeiten: Befestigung der obligatorischen

Sicherungsketten an der Decke.

FR - Opérations préliminaires: xation au plafond des chaînes

de sécurité obligatoires.

ES - Operaciones preliminares: jación en el techo de las cade-

nas de seguridad obligatorias.

RU -  :   

  .

PL - Operacje wstępne: mocowanie do sutu obowiązkowych

łańcuchów zabezpieczających.

NL -

Voorbereidende handelingen: bevestiging aan het pla-

fond van de verplichte veiligheidskettingen.

PT - Operações preliminares: xação ao teto das correntes de

segurança obrigatórias.

DK - Indledende handlinger: Fastspænding af de obligatoriske

sikkerhedskæder i loftet.

SE - Förberedande åtgärder: fäst obligatoriska säkerhetsked-

jor till taket.

FI - Esitoimenpiteet: pakollisten turvaketjujen kiinnitys

kattoon.

NO - Forberedende operasjoner: feste obligatoriske sikker-

hetskjeder til taket.

X 920 mm

Y 300 mm

(x 2)

IT - Aprire pannello, togliere ltri (4) e pannelli laterali (5);

EN - Open the panel, remove the lters (4) and side panels (5).

DE - Paneel önen, Filter(4) und Seitenwände(5) entnehmen.

FR -

Ouvrir le panneau, retirer les ltres (4) et les panneau lateral (5).

ES - Abrir el panel, quitar los ltros (4) y los panel lateral (5).

RU -

 ,   (4)   (5).

PL - Otworzyć panel, zdjąć ltry (4) i panele boczne (5).

NL - Open het paneel, verwijder de lters (4) en zijpanelen (5).

PT - Abrir o painel, retirar os ltros (4) e os painéis laterais (5).

DK - Åbn panelet, tag ltrene (4) og sidepanelerne (5).

SE - Öppna panelen, avlägsna ltren (4) och sidopaneler (5).

FI - Avaa paneeli, irrota suodattimet (4) ja sivupaneelit (5).

NO- Åpne panelet, ta ut ltrene (4) og sidepanelene (5).

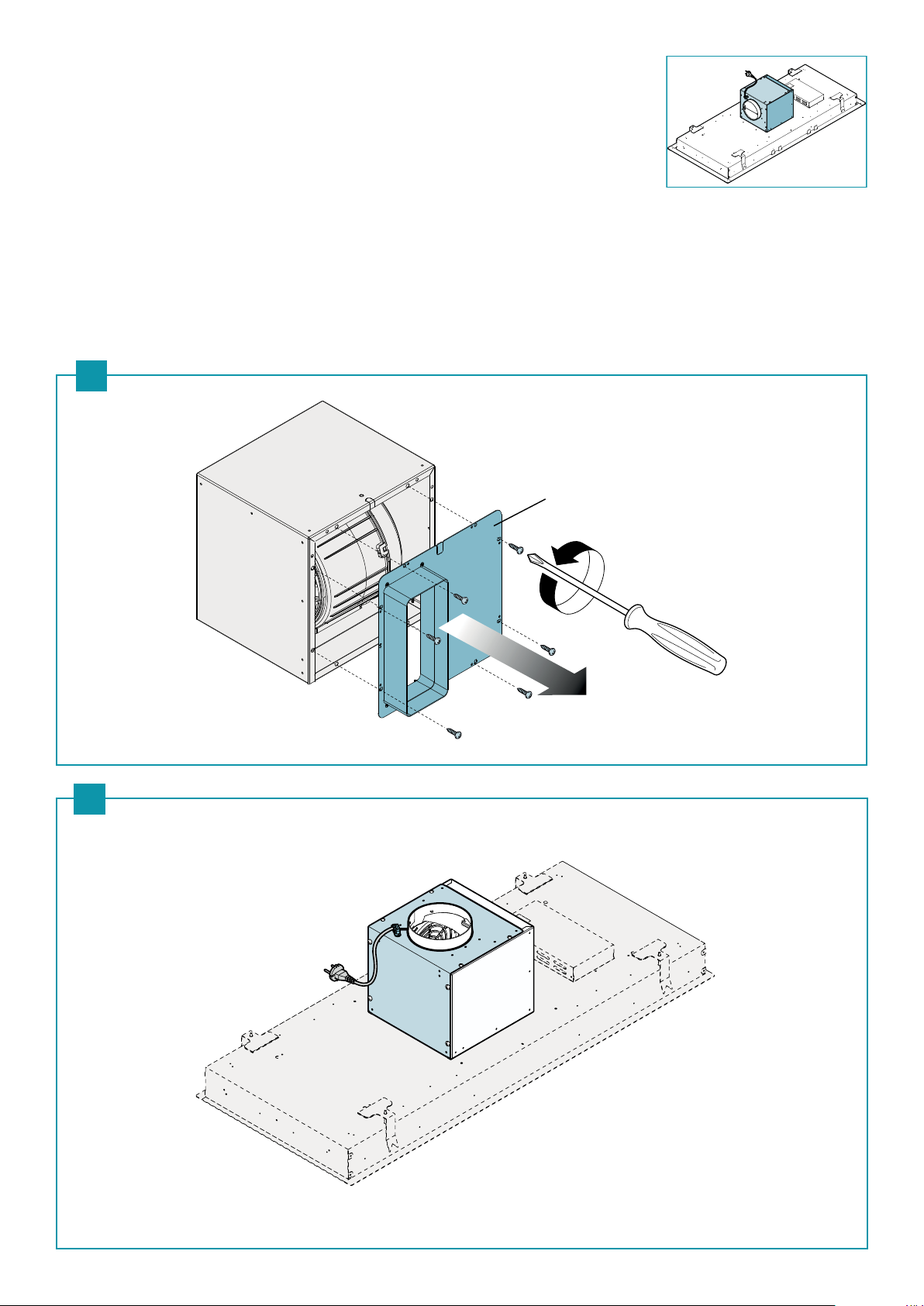

IT - Togliere la angia dal motore (1). Se l'u-

scita aria è verso l'alto, vedi (2). Per altre

direzioni, Vedere (3) e (4).

EN - Remove the ange from the motor (1). If

the air outlet is upward, see (2). For other

directions, see (3) and (4).

DE - Den Flansch entfernen des Motors (1)

entfernen. Wenn der Luftauslass nach

oben gerichtet ist, siehe (2). Für andere

Richtungen siehe (3) und (4).

FR - Retirer la bride du moteur (1). Si la sortie

d'air est vers le haut, voir (2). Pour d'au-

tres directions, voir (3) et (4).

ES -

Retirar la brida del motor (1). Si la salida de

aire es ascendente, véase (2). Para otras di-

recciones, ver (3) y (4).

RU -    (1). 

   ,

 (2).   ,  (3)

 (4).

PL - Zdjąć kołnierz z silnika (1). Jeżeli wylot

powietrza do góry, patrz (2). PW przypa-

dku innych kierunków, patrz (3) i (4).

NL - Verwijder de ens van de motor (1). Of de

luchtuitlaat is opwaarts, zie (2). Voor an-

dere richtingen, zie (3) en (4).

PT - Retirar o ange do motor (1). Se a saída

de ar é para cima, ver (2). Para outras in-

dicações, ver (3) e (4).

DK - Tag angen af motoren (1). Hvis afgang-

sluften er opad, se (2). For andre retnin-

ger, se (3) og (4).

SE - Avlägsna änset motor (1). Om luftutlop-

pet är uppåt, se (2). För andra riktningar,

se (3) och (4).

FI -

Ota laippa pois ja moottorista (1). Jos

ilmanpoistoaukko on ylöspäin (2). Ja muihin

suuntiin, katso (3) ja (4).

NO - Fjern ensen motoren (1).

Dersom luftutløpet er oppover, se (2). For

andre retninger, se (3) og (4).
