Feig Electronic ID RED.M50-E Manuale utente

-E

RedWave Short Range Reader

HF Ethernet (ISO 15693, ISO

14443 A/B) in case for 1

HF Antenna.

Features Operating Frequency: 13,56 MHz

Standard: ISO 15693,ISO 14443A/B

Antenna: 1 x SMA –female plug.

Host interface: Ethernet 10/100 Mbps

RF power: 250 mW.

Power consumption: max 1,5 W.

Reader modes: FEIG ISO Host Mode, Scan Mode.

Firmware upgradable (Flash-EEPROM)

Benefits Small size & Low cost Short Range HF Controller

Read Range up to 20 cm (depending on tag &

antenna gain).

1 antenna output for a wide range of

applications.

Power supply: 5 Volt

Same protocol of all FEIG’s controllers

(HF&UHF)

Versions ID RED.MR50-E

Via Zanardelli, 13/A 25062 Concesio (BS) Italy - tel. +39 0302008149 fax +39 0302008146 - [email protected]t

SOFTWORK reserves the right to change specification without notice at any time. w

-i

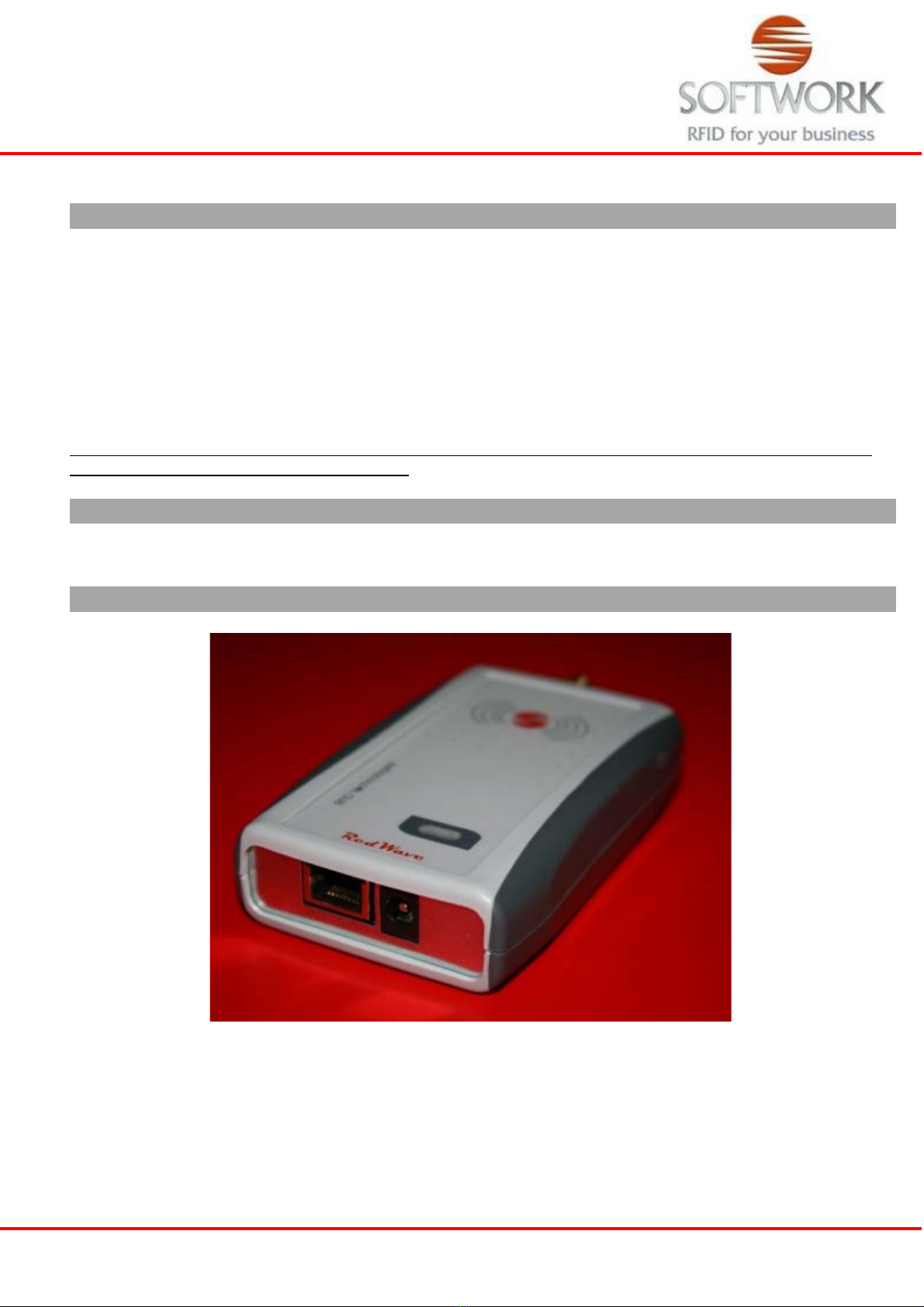

ID RED.MR50-E

Il reader ID RED.MR50-E è dotato di 1 uscita SMA femmina per il collegamento ad antenne esterne.

Le distanze di lettura di tag UHF ottenibili dipendono da:

Tipologia dell’antenna esterna utilizzata

Tipologia e lunghezza del cavo

Tipologia del trasponder utilizzato

Potenza impostata sul reader.

Il cuore del reader ID RED.MR50-E è il modulo FEIG HF ID CPR.M02, riferirsi quindi alla documentazione

tecnica del modulo per dettagli tecnici e SDK

Frequenze Disponibili

La frequenza disponibile è 13,56 MHz, rispondente quindi alle vigenti normative.

Connessione Ethernet ed alimentazione

Collegare il dispositivo alla propria LAN utilizzando un Patch Cord RJ45 cat.5 (non in dotazione) ed

alimentarlo con una tensione di 5V.

Via Zanardelli, 13/A 25062 Concesio (BS) Italy - tel. +39 0302008149 fax +39 0302008146 - [email protected]t

SOFTWORK reserves the right to change specification without notice at any time. w

-i

Led disponibili

LED Verde

Il dispositivo è equipaggiato con un LED verde che indica la connessione con Host.

Settaggio dell’interfaccia Ethernet

Al reader ID RED.MR50-E è stato assegnato per default indirizzo 192.168.10.10 con porta di

comunicazione 10001.

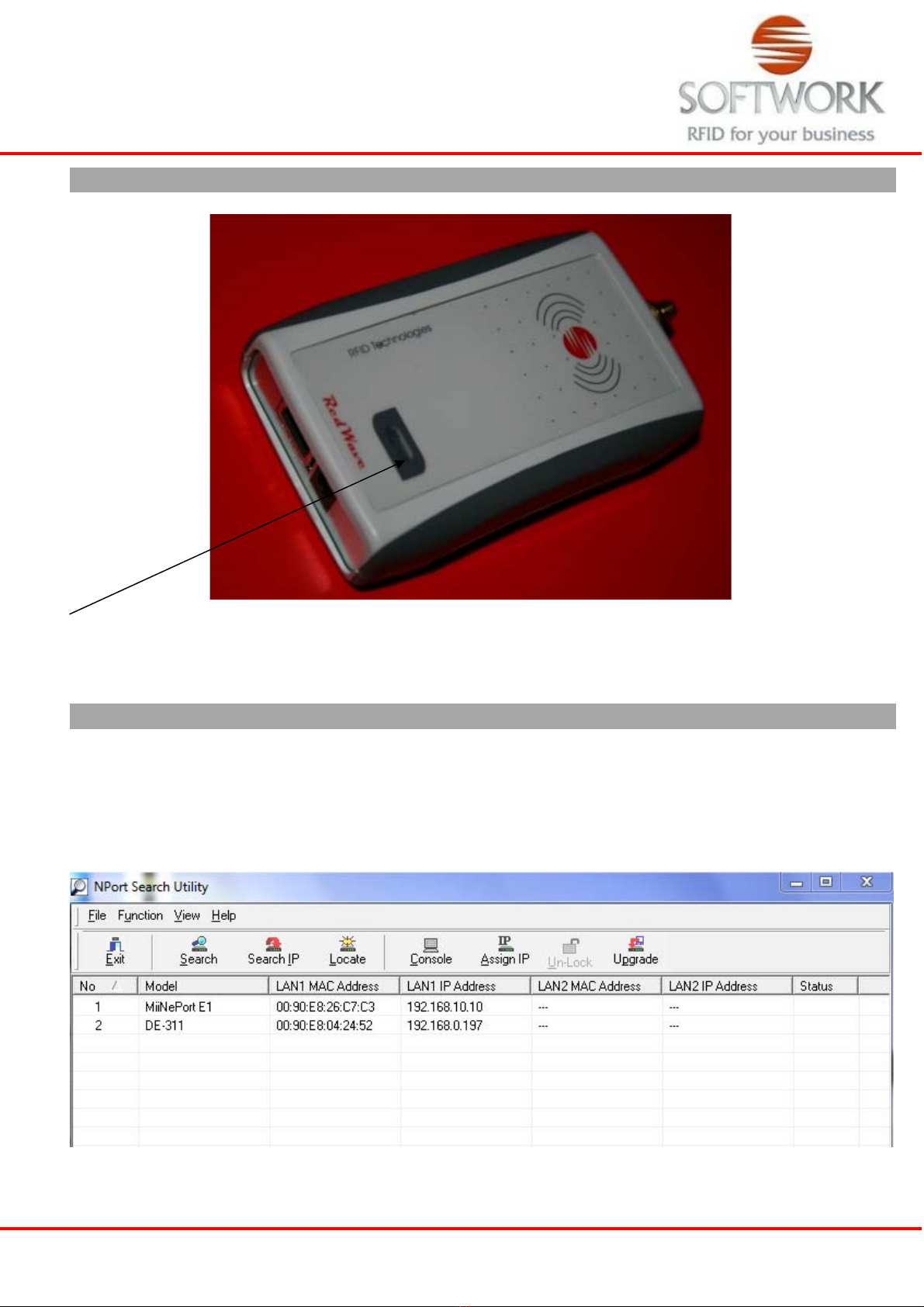

Per modificare i parametri LAN utilizzare il software a corredo “NPort search Utility” e cliccare sul pulsante

detect. Il programma identifica il reader grazie al mac-address dell’interfaccia lan

Via Zanardelli, 13/A 25062 Concesio (BS) Italy - tel. +39 0302008149 fax +39 0302008146 - [email protected]t

SOFTWORK reserves the right to change specification without notice at any time. w

-i

Selezionare Miineport E1, viene aperta una pagina web di configurazione

Entrare nel menù “Basic Settings” e poi su “Network Settings”

Modificare a piacimento indirizzo IP presente nel campo “IP Address” e poi cliccare su “submit” quindi

cliccare su “Save and restart”

E’ consigliato una volta impostato il nuovo indirizzo IP, creare un file di backup della configurazione.

Per fare questo entrare nel menù “Maintenance” e poi su “Configuration Tools” quindi su “Configuration

Export” quindi fare il download del file txt di configurazione

Via Zanardelli, 13/A 25062 Concesio (BS) Italy - tel. +39 0302008149 fax +39 0302008146 - [email protected]t

SOFTWORK reserves the right to change specification without notice at any time. w

-i

Nella cartella della documentazione del reader è comunque presente il file ID RED.MR50-E.txt che vi

permette di riportare alle impostazioni di default il reader. In questo caso usare l’utility “Configuration

Import”

Verifica di funzionamento

Installare il programma CPR Start presente nella cartella del CD Demoprograms.

Una volta installato lanciare il programma dall’icona CPR Start 2011, selezionare TCP/IP ed inserire

l’indirizzo IP assegnato, cliccare poi su “detect”. Nella finestra grigia compare il reader riconosciuto.

Via Zanardelli, 13/A 25062 Concesio (BS) Italy - tel. +39 0302008149 fax +39 0302008146 - [email protected]t

SOFTWORK reserves the right to change specification without notice at any time. w

-i

Cliccare sul pulsante “Avanti” presente nello Wizard per effettuare le oppotune impostazioni sul reader. E’

sempre possibile saltare questo step selezionando la checkBox “Keep Configuration unchanged and exit

Wizard”

Nella maschera sopra riportata è possibile selezionare la tipologia di transponder che si vuole individuare

Selezionare la modalità di funzionamento tra le 2 disponibili

Via Zanardelli, 13/A 25062 Concesio (BS) Italy - tel. +39 0302008149 fax +39 0302008146 - [email protected]t

SOFTWORK reserves the right to change specification without notice at any time. w

-i

Lo step 4 riporta le impostazioni desiderate e permette di scriverle nella Eeprom del reader cliccando sul

pulsante Apply

Il programma CPR start apre automaticamente la schermata degli Host Commands e si mette in lettura.

Avvicinare un tag all’antenna del reader che si è scelto di utilizzare e controllare che compaia un valore

esadecimale nel campo “serial number”.
