Fermax 5207 Guida utente

Cod. 970191EI V09_20

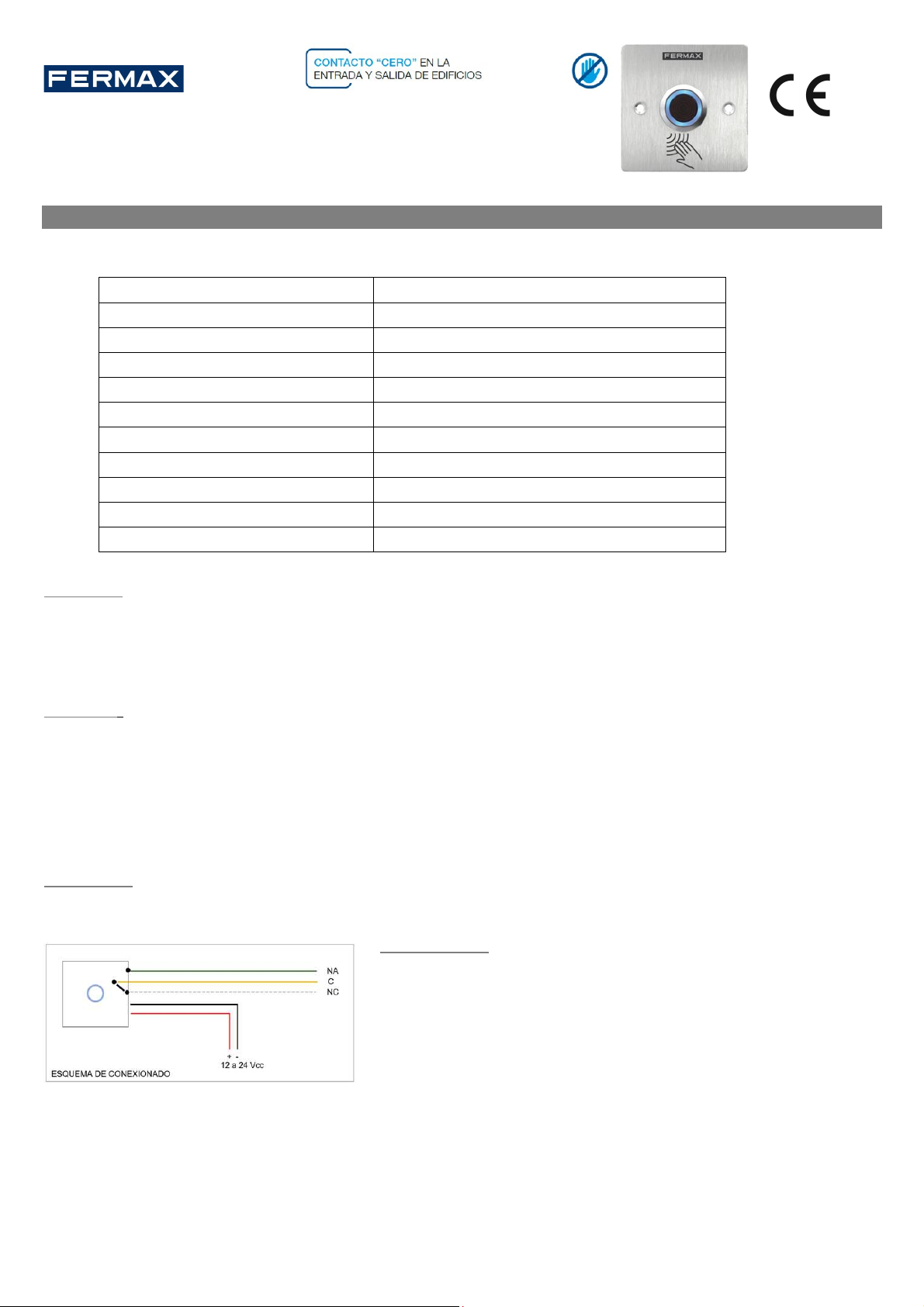

REF. 5207 PULSADOR SIN CONTACTO

Manual de instalador ES

Datos técnicos

Pulsador sin contacto

Modelo Pulsador sin contacto de acero inoxidable.

Rango de detección 7cm aprox

Alimentación 12Vcc a 24Vcc

Consumo reposo 12Vcc/ 27mA

Consumo activo 12Vcc/ 48mA

Corriente soportada por contacto 3A en CC o CA

Compatibilidad Cajas de mecanismos standard.

Señalización LED multicolor Azul(reposo)Verde(activo)

Cableado 4 cables (2 de alimentación y 2 del contacto)

Material Acero inoxidable de 1.7mm

Dimensiones 86(H) x 86(V) x 1.7(P) mm

Descripción

Pulsador sin contacto de diseño elegante con iluminación azul en reposo y verde en detección.

Fabricado en acero inoxidable de 1.7mm, con rango de detección de 7cm.

El pulsador se activa durante el tiempo de detección de la mano en proximidad, sin necesidad de contacto físico.

Con sistema de fijación empotrada en cajas de mecanismos standard o en caja de superficie ref. 5208.

Instalación

Dado que dispone de un circuito activo de detección, este pulsador sin contacto necesita de una alimentación. Por tanto, será

necesario instalar 2 hilos que alimenten el pulsador desde una fuente de alimentación de 12 a 24Vcc. En las placas de

calle FERMAX hay disponible una salida de 12Vcc que se puede emplear para dicho fin. Además, serán necesarios los 2 hilos

habituales de cualquier pulsador, que activarán el timbre o dispositivo deseado, realizando un corto mediante un relé.

La instalación del pulsador puede ser empotrado, siendo compatible con las cajas de mecanismos universales, o bien en superficie

con la caja de superficie opcional ref. 5208.

Conexionado

La conexión se realiza a través del cable que sale de la parte posterior.

PRECABLEADO

ROJO: Positivo alimentación 12Vcc.

NEGRO: Negativo alimentación 12Vcc.

BLANCO: Conexión normalmente cerrado NC.

AMARILLO: Conexión de referencia contacto común C.

VERDE: Conexión normalmente abierto NA.

Cod. 970191EI V09_20

REF. 5207 CONTACTLESS PUSHBUTTON

Installer Manual EN

Technical Data

Contactless pushbutton

Model Contactless pushbutton. Stainless Steel.

Detection Range 7cm

Power supply 12Vdc to 24Vdc

Standby consumption 12Vdc / 27mA

Active consumption 12Vdc / 48mA

Withstand current 3A (on DC or AC)

Compatibility Universal light switch flush box or surface box

Signaling Blue colour LED (standby). Green colour LED (active)

Wiring 4 wires (2 to power supply and 2 for the contact)

Material 1.7mm Stainless Steel.

Dimensions 86(W) x 86(H) x 1.7(D) mm

Description

Contactless pushbutton, with elegant design. Backlighted in blue during standby and green backlight during detection.

Manufactured in 1.7mm stainless steel, with 7cm detection range.

The pushbutton is active during the same time it detects the hand proximity, without contact.

It is compatible with standard light switch flush box, or surface box ref. 5208.

Installation

Since this contactless pushbutton has a proximity detection active circuit, it is required to power it. Therefore 2 additional wires are

required to connect the button to an external power supply from 12 to 24 Vdc. In FERMAX outdoor panels there is a 12Vdc output that

can be used for that purpose. In addition to this, the standard 2 wires of any standard switch or pushbutton are required. These wires

will activate the doorbell or device by just making a shortcut. It is compatible with standard light switch flush box, or surface box ref.

5208.

Connections

The connection is made through the cable that comes out of the back.

PREWIRING

RED: 12Vdc power supply + input

BLACK: 12Vdc power supply - input

WHITE: Normally close connection NC

YELLOW: Common reference connection C

GREEN: Normally open connection NO
