Festo CP-FB8 Manuale elenco delle parti
9809c
Kurzbeschreibung
CP-Feldbusknoten 8
CP FB8
Brief Description
CP fieldbus node 8
CP FB8
Notice simplifiée
Noeud bus de terrain
CP 8
CP FB8
Breve descrizione
Nodo Fieldbus CP 8
CP FB8
Handledning
CP- fältbussnod 8
CP FB8
Breve descripción
Nodo de bus de
campo CP 8
CP FB8
Allen-Bradley RIO
379 257
Feldbusprotokoll Fieldbus protocol Protocolo de bus de campo
Protocole de bus de terrain Protocollo Fieldbus Fältbussprotokoll
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
English. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
(Festo AG & Co., D-73726 Esslingen)
CP FB8
9809c 2
1Benutzerhinweise
Der CP-Feldbusknoten 8 ist ausschließlich für den Einsatz als
Teilnehmer am Allen-Bradley RIO-Netzwerk bestimmt. Hierbei
sind die angegebenen Grenzwerte der technischen Daten ein-
zuhalten.
Ausführliche Informationen finden Sie in der Beschreibung
P.BE VIFB8-10....
WARNUNG:
•
Schalten Sie die Spannung aus, bevor Sie Steckverbinder
zusammenstecken oder trennen (Funktionsschädigung).
•
Verwenden Sie nur Netzteile, die eine sichere elektrische
Trennung der Betriebsspannung nach IEC 742/EN 60742/
VDE 0551 mit mindestens 4 kV Isolationsfestigkeit
gewährleisten (Protected Extra-Low Voltage, PELV,
siehe nebenstehendes Zeichen).
Schaltnetzteile sind zulässig, wenn sie die sichere Trennung
im Sinne der EN 60950/VDE 0805 gewährleisten.
•
Schließen Sie einen Schutzleiter mit ausreichendem
Leitungsquerschnitt an den mit gekennzeichneten
Anschluß an.
HINWEIS:
Nehmen Sie nur einen komplett montierten und verdrahteten
Knoten in Betrieb.
Deutsch
CP FB8
9809c 3
2Konfiguration
HINWEIS:
Beim Öffnen des Knotens: Verbindende Kabel verhindern
das komplette Abheben des Deckels.
VORSICHT:
Der Knoten enthält elektronisch gefährdete Bauelemente.
Berühren der Kontaktflächen an Steckverbindungen und
Mißachtung der Handhabungsvorschriften für elektrostatisch
gefährdete Bauelemente können den Knoten zerstören.
Gehen Sie beim Konfigurieren wie folgt vor:
1. Betriebsspannung abschalten.
2. Knoten öffnen (Schrauben sind verlierbar).
3. Feldbusadresse einstellen.
4. Feldbusbaudrate einstellen.
5. Knoten schließen.
6. Ist das CP-System letzter Feldbusteilnehmer, muß ein
Abschlußwiderstand installiert werden.
Deutsch
CP FB8
49809c
1
2

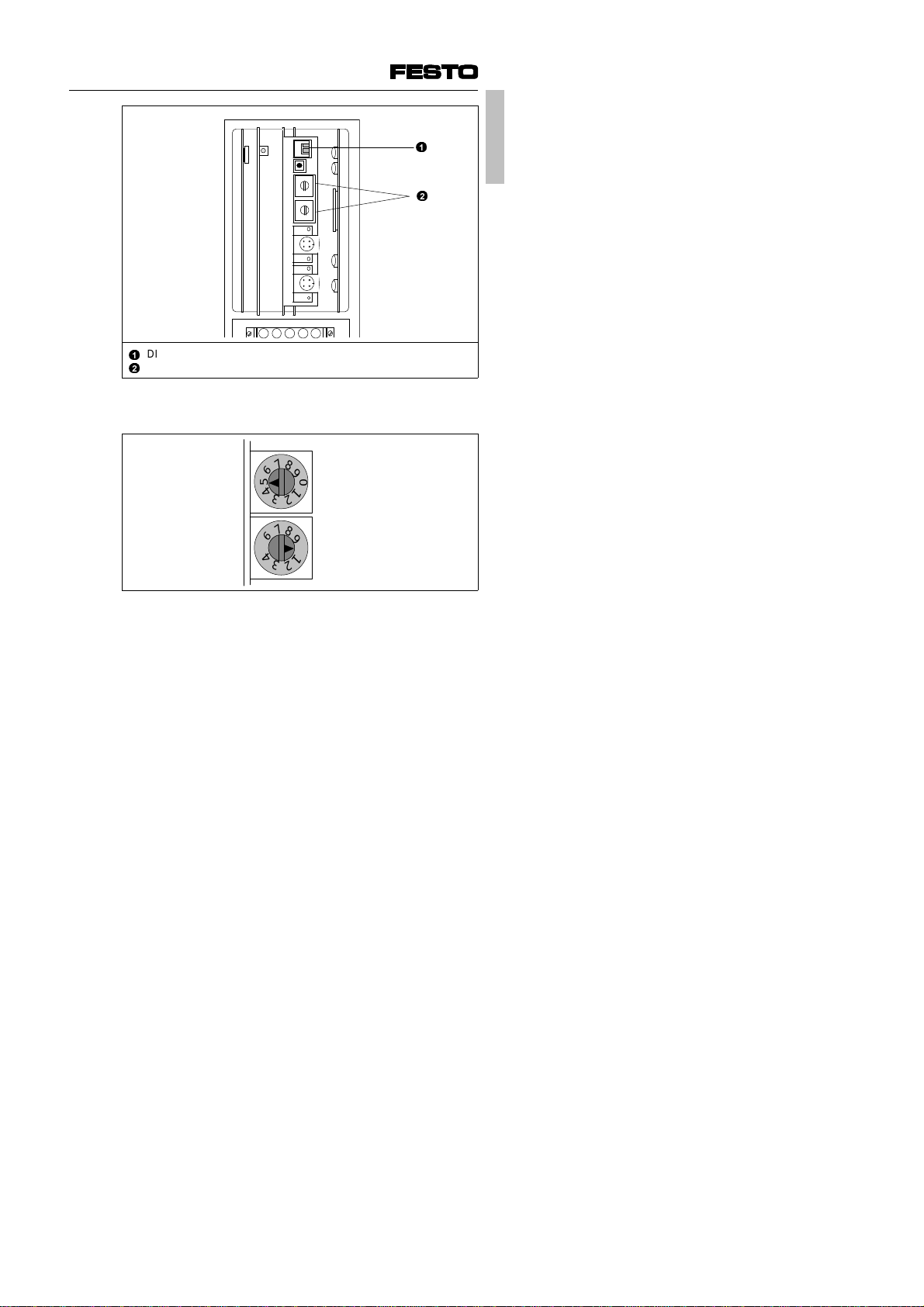

DIL-Schalter für RIO-Baudrate
Adreßwahlschalter
Beispiel: Einstellung Stationsnummer 05
Einer
Einstellung
Stationsnummer 05
Zehner
AA
AA
AA
AA
AA
AA
AA
AA
2
1
5
0
8
9
1
2
3
4
6
7
5
0
8
9
1
2
3
4
6
7
Deutsch
CP FB8
9809c 5
Einstellen der RIO-Baudrate
Baudrate [kBaud]
57,6 kBaud 115,2 kBaud 230,4 kBaud 230,4 kBaud
1
2
1
21
2
1
2
Deutsch
CP FB8
69809c

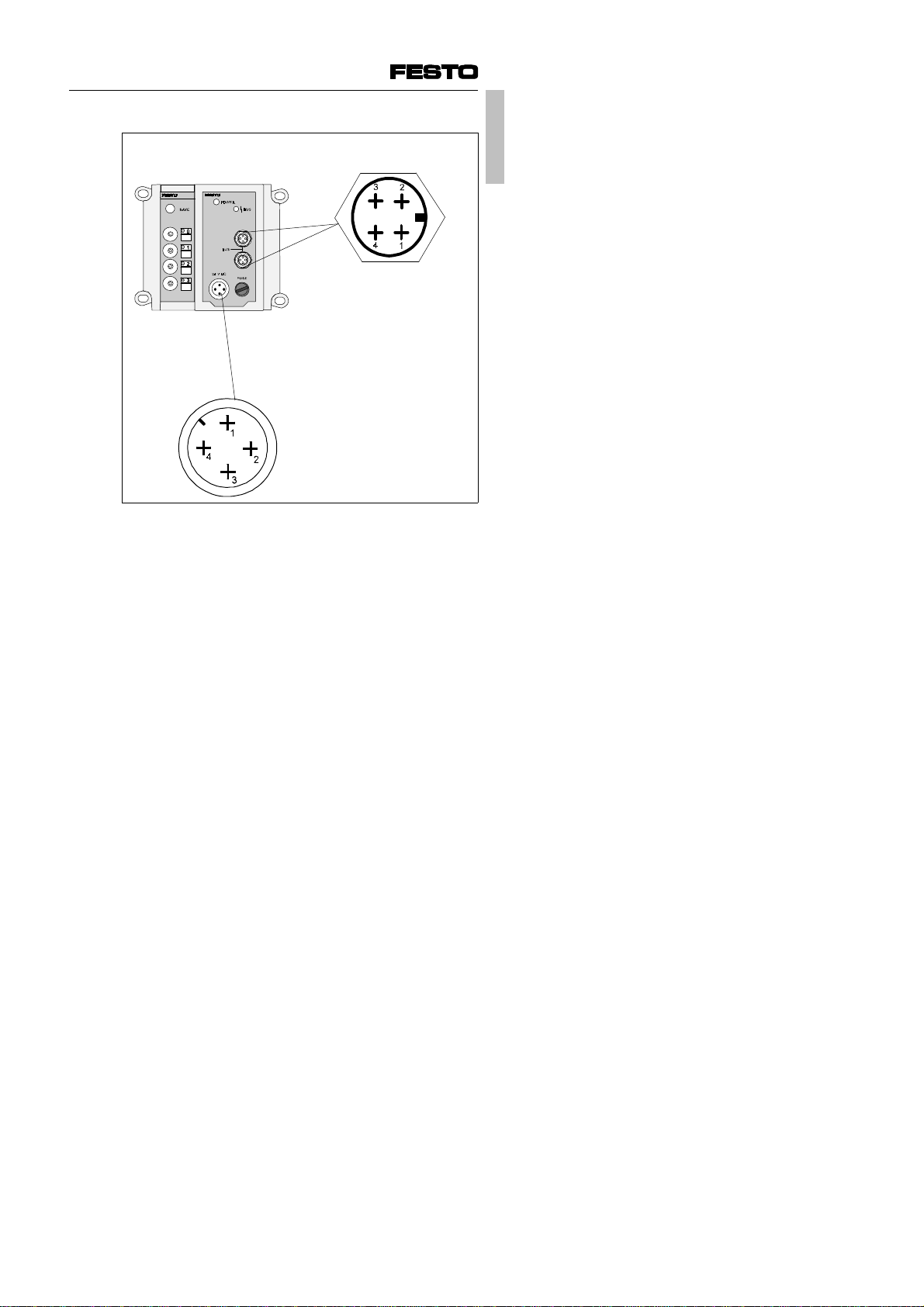

3Anschlußbelegung
Feldbus
1S+
2frei
3S–
4Schirm
Betriebsspannung 1
2
3
4
24 V-Versorgung Elektronik
und Eingänge
24 V-Versorgung Ventile und
Ausgänge
0 V
Erdungsanschluß
Bedeutung der LED Anzeigen
Siehe Beschreibung "CP-Feldbusknoten 8".
Deutsch
CP FB8
9809c 7

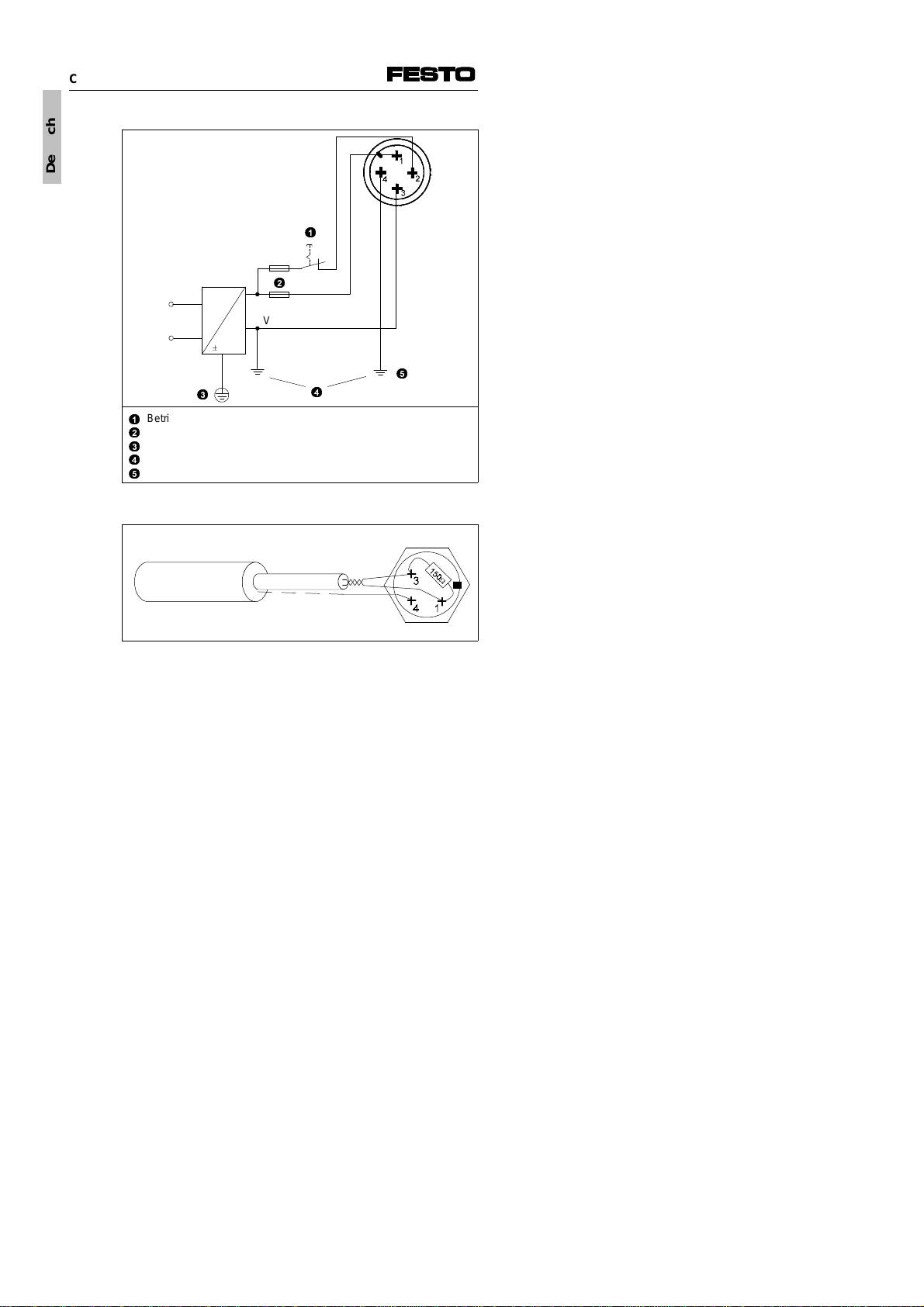

Schaltungsbeispiel Betriebsspannungsanschluß
1
2
3
4
5
Betriebsspannung getrennt abschaltbar
Externe Sicherungen
PE
Potentialausgleich
Erdungsanschluß Pin 4, ausgelegt für 12 A
Abschlußwiderstand am letzten Feldbusteilnehmer
24 V 3,15 A
AC
DC
24 V
±
10 %
2
1
0 V
4
5
3
10 A
Deutsch
CP FB8
89809c

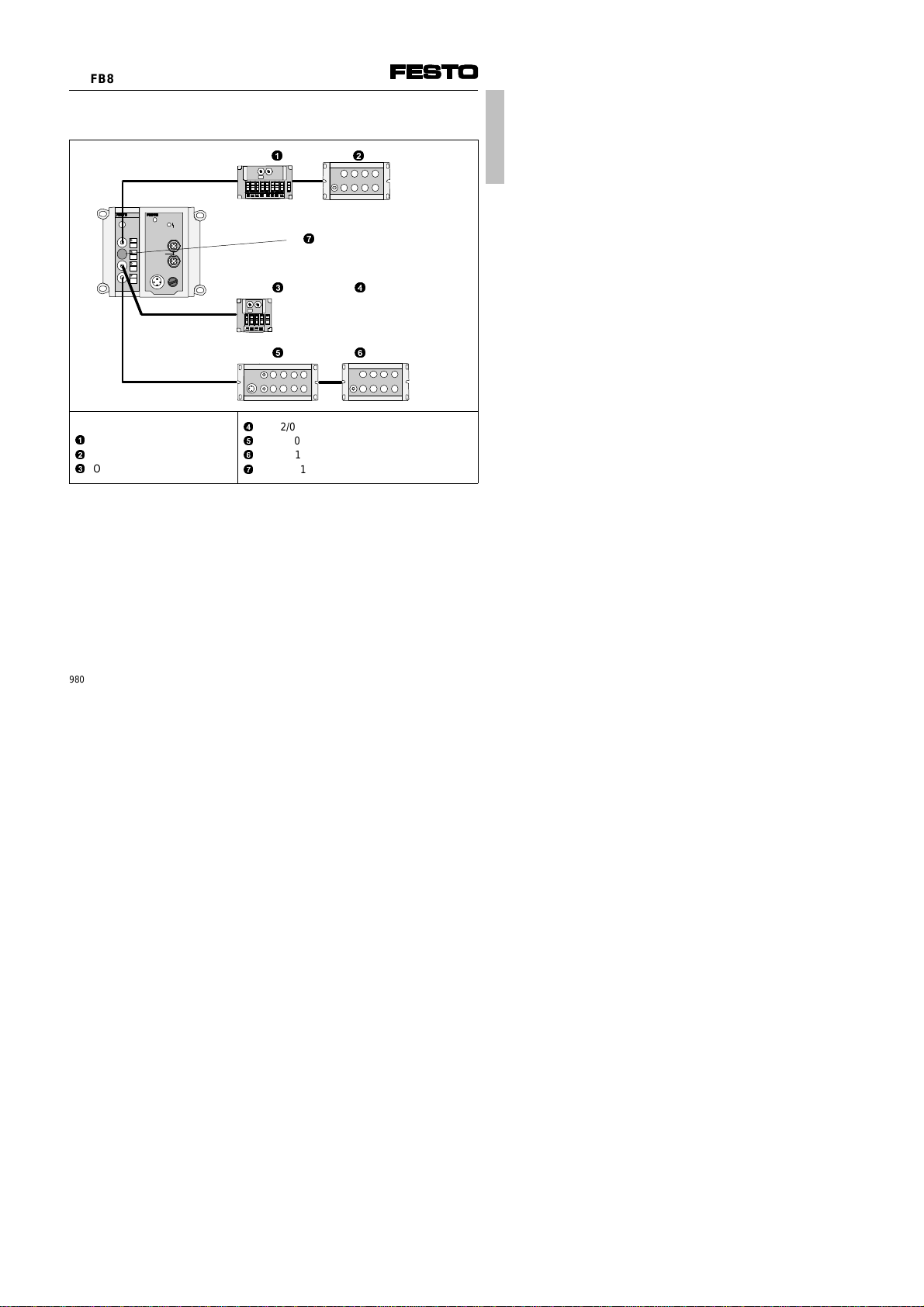

4Adressierung (Beispiel)
CP-Adresse = 4; Halb-Rack
1
O011/01 ... O011/15
2
I011/01 ... I011/15
3
O012/01 ... O012/15
4
I012/01 ... I012/15
5
O013/01 ... O013/15
6
I013/01 ... I013/15
7
Strang 1: ungenutzt; reserviert
1. Ein CP-Ventilplatz belegt zwei Adressen:
- niederwertige Adresse = Vorsteuermagnet 14
- höherwertige Adresse = Vorsteuermagnet 12.
2. Elektrische Ausgangs- oder Eingangsmodule belegen
je 16 Ausgangs- oder Eingangsadressen.
Ausführliche Angaben zur Adressierung Ihres CP-Systems fin-
den Sie in der Beschreibung "CP-System".
POWER
24 V DC FUSE
0
1
2
3
BUSSAVE
BUS
1
03
2
12
34
56
7
Deutsch
CP FB8
9809c 9
5Technische Daten
Typ CP FB8
Schutzart (nach DIN 40050) IP 65
Umgebungstemperatur - 5o... + 50 oC
Lagertemperatur - 20o... + 70 oC
Pin 1 - Betriebsspannungsanschluß
Elektronik/Eingänge
•Nennwert (verpolungssicher)
•Toleranz
•Stromaufnahme
DC 24 V
DC 18 V...30 V
200 mA
Pin 2 - Betriebsspannungsanschluß
Ausgänge/Ventile
•Nennwert (verpolungssicher)
•Toleranz
•Stromaufnahme
DC 24 V
DC 20,4 V...26,4 V
Summe aller eingeschalteten
CP-Magnetventile
Elektromagnetische Verträglichkeit
Störaussendung
•geprüft nach EN 55011
Störfestigkeit
•geprüft nach EN 50082-2
Grenzwertklasse B
Deutsch
CP FB8
10 9809c
