Festo VUVG 1T1L Series Manuale utente

Montageanleitung (Original: de)

8041037

1501a

†‡

Magnetventil

VUVG-...-1T1L

Festo AG & Co.

Postfach

73726 Esslingen

Deutschland

+49 711 347-0

www.festo.com

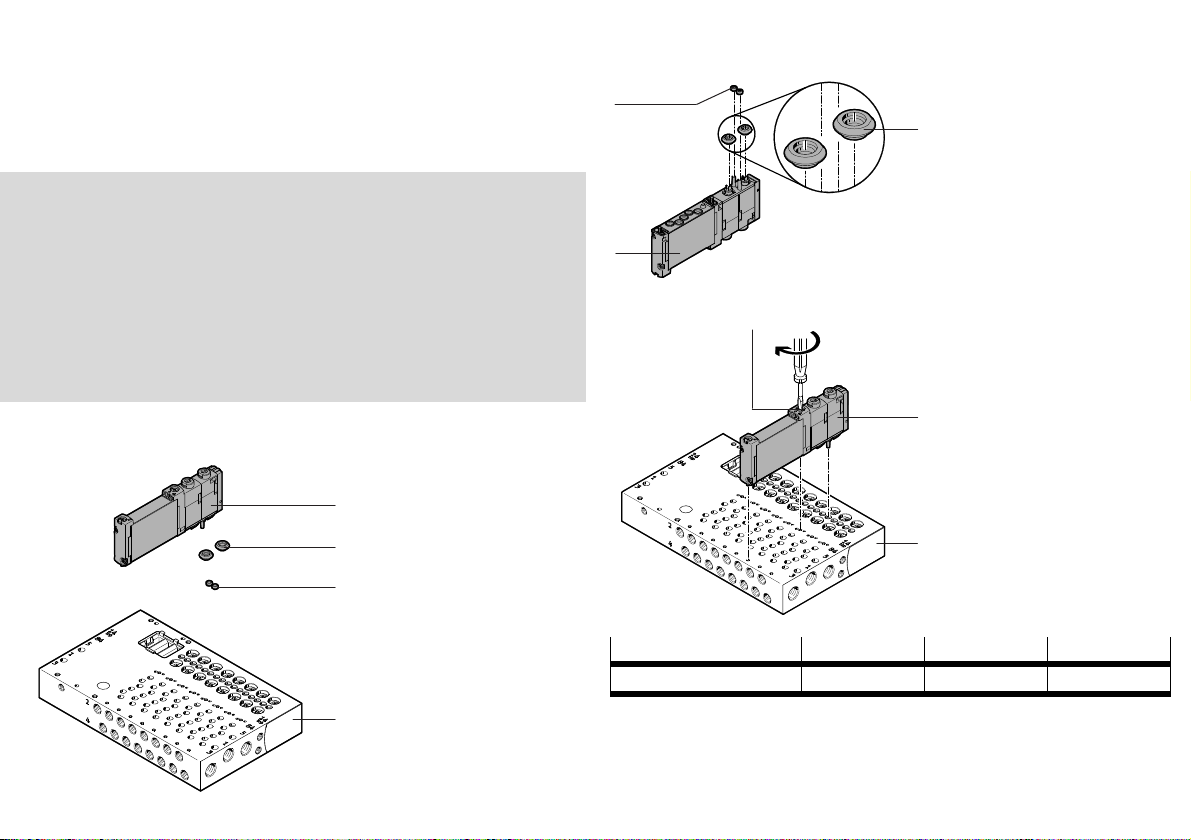

1. Teileliste

16627d_1

1Magnetventil

VUVG-...-1T1L

2Lippenring

VUVG-B10-...

3Dichtung

VUVG-...-T1

(1x)

(2x)

16627d_5

Nicht im Lieferumfang:

4Anschlussleiste

VABM-L1-...G-...

(1x)

2. Vormontage

16627d_2

Für Schutzart IP65 und IP67

notwendig:

Auf die korrekte Ausrich-

tung der Lippenringe 2

achten.

Lippenringe 2und die

Dichtungen 3auf die Un-

terseite des Magnetven-

tils 1stecken.

3. Montage

16627d_4

Magnetventil 1auf die An-

schlussleiste 4platzieren.

Schrauben (A) festdrehen.

Kreuzschlitz-Schrauben-

dreher Z1 verwenden. An-

ziehdrehmoment einhalten.

Gegebenenfalls weitere

Magnetventile 1wie ge-

wünscht platzieren.

VABM-L1- 10 14 18

(A) ßZ1 MA[Nm] 0,3 + 50 % 0,55 ± 20 % 0,7 ± 20 %

Assembly instructions (Original: de)

8041037

1501a

†‡

Solenoid valve

VUVG-...-1T1L

Festo AG & Co. KG

Postfach

73726 Esslingen

Germany

+49 711 347-0

www.festo.com

1. Parts list

16627d_1

1Solenoid valve

VUVG-...-1T1L

2Lip ring

VUVG-B10-...

3Sealing ring

VUVG-...-T1

(1x)

(2x)

16627d_5

Not included in delivery:

4Terminal strip

VABM-L1-...G-...

(1x)

2. Preassembly

16627d_2

Necessary for IP65 and IP67

degree of protection:

Pay attention to the correct

alignment of the lip

rings 2.

Insert the lip rings 2and

sealing rings 3onto the

bottom of the solenoid

valve 1.

3. Mounting

16627d_4

Place solenoid valve 1

onto the terminal strip 4.

Tighten screws (A). Use a

Phillips head screwdriver

Z1. Observe the tightening

torque.

If applicable, place addi-

tional solenoid valves 1as

desired.

VABM-L1- 10 14 18

(A) ßZ1 MA[Nm] 0.3 + 50 % 0.55 ± 20 % 0.7 ± 20 %
