Frigidaire FEC32C4ACB Manuale di istruzioni

PRODUCT NO. BASE MODEL NO. FACTORY NO. COLOR MARKET

FEC32C4ACB FEC32C4A 38054311610C2 stainless North America

FEC32C4AQB FEC32C4A 3805431161042 bisque North America

FEC32C4ASB FEC32C4A 3805431161012 white North America

Publication No.

5995365888

020214

-EN/SERVICE /ECL

377

ELECTRIC

COOKTOP

Model No.

FEC32C4A

FACTORY PARTS CATALOG

RANGE

WIRING DIAGRAM - # 318046901

OWNER’S GUIDE - # 318200612

INSTALLATION INSTRUCTIONS - # 318201410

ELECTROLUX HOME PRODUCTS NORTH AMERICA

P.O. BOX 212378, Augusta, GA 30917

02/02 2

Publication No. FEC32C4A

5995365888

CONTROL PANEL

# = Functional Parts 3 02/02

* = Non-Illustrated Parts

FEC32C4A Publication No.

5995365888

CONTROL PANEL

A = FEC32C4A (FEC32C4ASB)

B = FEC32C4A (FEC32C4ACB)

C = FEC32C4A (FEC32C4AQB)

POS. NO PART NO DESCRIPTION

14 5303323991 A B C Lamp,indicator

19 318183502 A - - Insert,white

19 318183504 - B - Insert,black

19 318183503 - - C Insert,bisque

36 318196633 A - - Knob,control ,white

36 318196634 - B - Knob,control ,black

36 318196635 - - C Knob,control ,bisque

46 5303200418 A B C Lens,indicator light

54 # 318120504 A B C Switch,surface unit ,(4)

69 5303305528 A B C Screw,8-32 x 1/4

74 318146010 A B C Bushing,switch

* 5303308449 A B C Fastener

* 08002868 A B C Screw,10-24 x 0.500 ,probe,thrm brkt ,shield,drwr,box

* 5303323140 A B C Screw,ground ,10-32 x 0.375

02/02 4

Publication No. FEC32C4A

5995365888

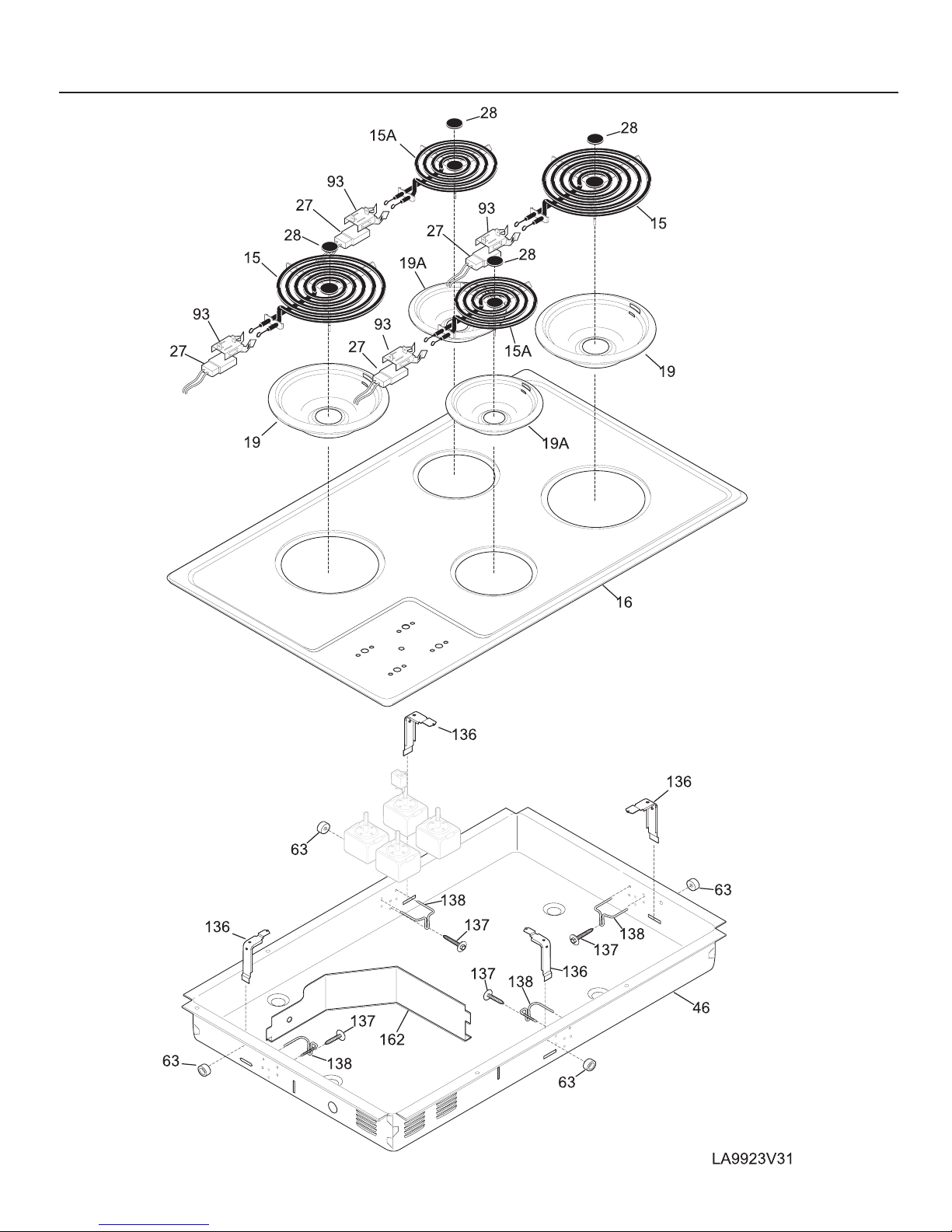

MAINTOP / SURFACE UNITS

# = Functional Parts 5 02/02

* = Non-Illustrated Parts

FEC32C4A Publication No.

5995365888

MAINTOP / SURFACE UNITS

A = FEC32C4A (FEC32C4ASB)

B = FEC32C4A (FEC32C4ACB)

C = FEC32C4A (FEC32C4AQB)

POS. NO PART NO DESCRIPTION

15 # 5308011964 A B C Element,surface ,large/8 inch ,(2) ,medallion incl

15A# 5303299749 A B C Element,surface ,small/6 inch ,(2) ,medallion incl

16 5303299756 A - - Main Top,white

16 5303299758 - B - Main Top,stainless

16 318158900 - - C Main Top,bisque

19 # 318067056 A B C Pan,surface element ,large ,chrome

19A# 318067046 A B C Pan,surface element ,small ,chrome

27 # 5303323704 A B C Terminal Block,surface element

28 5303301461 A B C Medallion,surface element

46 5304410269 A B C Burner Box

63 08007817 A B C Spacer,(6)

93 318122500 A B C Support,terminal block ,(4)

136 3008711 A B C Bracket,mounting

137 5303325981 A B C Screw, 10-16x11/2

138 08016269 A B C Clip

162 3008713 A B C Shield wire

* # 5303323364 A B C Box & wires assy

* 08002868 A B C Screw,10-24 x 0.500 ,probe,thrm brkt ,shield,drwr,box

* 5303300195 A B C Screw,10-32 x 0.375 ,terminal block ,(2)

* 5303323140 A B C Screw,ground ,10-32 x 0.375

02/02 6

Publication No. FEC32C4A

5995365888

WIRING DIAGRAM
