Frigidaire FFC09K2CW Manuale utente

CHEST FREEZER

Model numbers:

FFC09K2CW

FACTORY PARTS CATALOG

FREEZER

WIRING DIAGRAM - # 216787900

OWNER’S GUIDE - # 216802800

SERVICE DATA SHEET - # 216787900

PRODUCT NO. BASE MODEL NO. SERIES COLOR VOLTS

FFC09K2CW0 FFC09K2CW 134A white 115

MARKET

North America

Publication No.

5995387601

030319

-EN/SERVICE /MLR

365

ELECTROLUX HOME PRODUCTS, INC.

P.O BOX 212378, AUGUSTA , GA 30917

09/02 2

Publication No FFC09K2CW0

5995387601

DOOR

# = Fast-moving Parts 3 09/02

* = Non-Illustrated Parts

FFC09K2CW0 Publication No.

5995387601

DOOR

POS. NO PART NO DESCRIPTION

1 216481001 Gasket-door,white

9 216061802 Panel-inner lid,white

10 216141101 Plug button,white

11 216117927 Panel-lid

12A 216816801 Insert-nameplate

18 216446600 Handle

27 5303212828 Clip,panel mtg

40 5309948647 Fastener,handle

* 5303917276 Insulation-door,fiberglass ,(bulk)

09/02 4

Publication No FFC09K2CW0

5995387601

CABINET

# = Fast-moving Parts 5 09/02

* = Non-Illustrated Parts

FFC09K2CW0 Publication No.

5995387601

POS. NO PART NO DESCRIPTION

3 216502600 Plug,drain ,interior

6 216117500 Breaker-hinge side,white

11 216105600 Breaker-ends,white

18 216707200 Knob,temp control

21 # 216787700 Control-temperature

27 216337700 Screw,hex washer head ,10-24 x 0.500

28 216478800 Hinge Assy

30 216105500 Breaker-corners,white

59 216848201 Basket,blue ,upper

71 131168200 Screw,pan head ,8-18B x 0.31

75 216782000 Panel-access,white

94 216140400 Lens,frost indicator ,blue

* 216205400 Washer,signal light

* 216794007 Energy Guide

* 5303305324 Paint,touch-up ,white

CABINET

09/02 6

Publication No FFC09K2CW0

5995387601

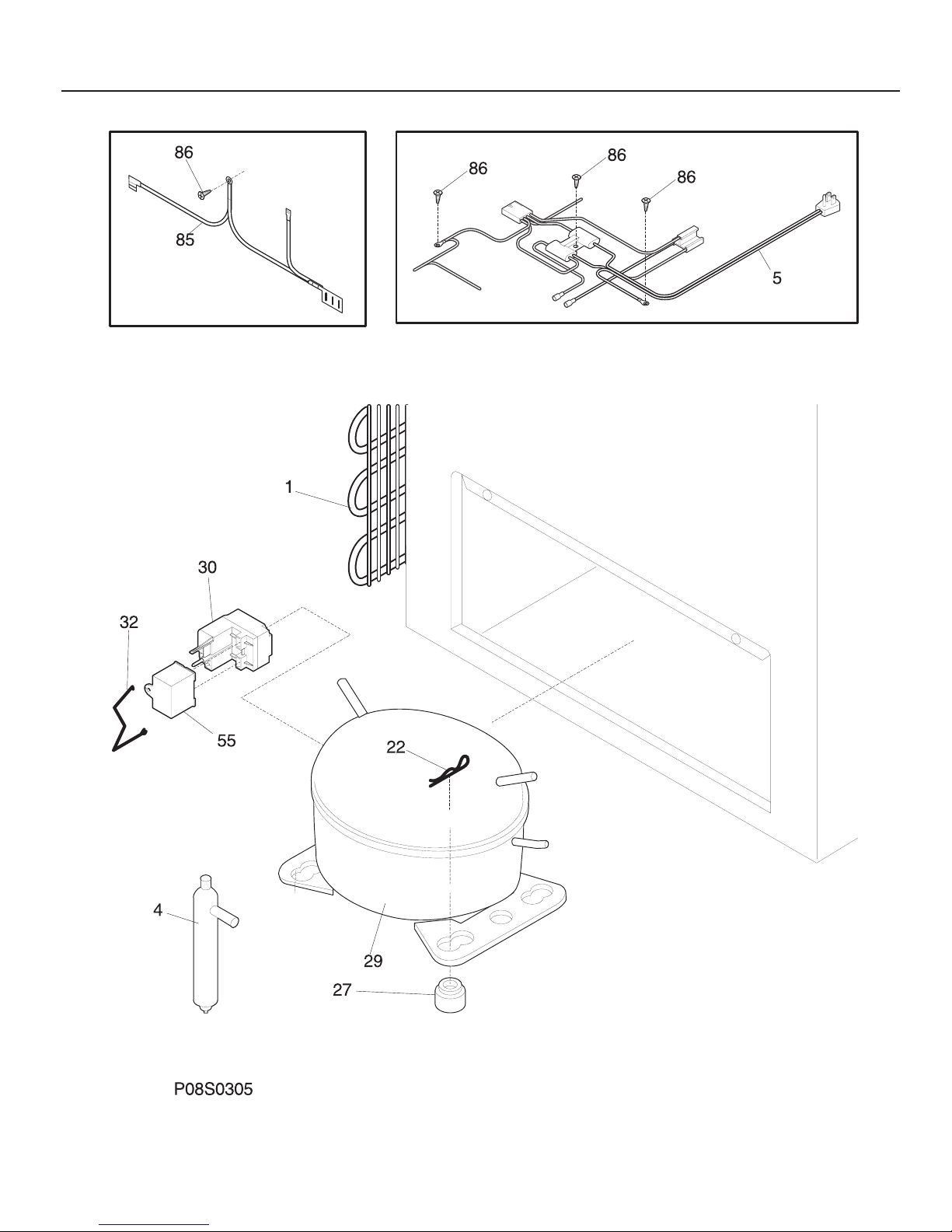

SYSTEM

# = Fast-moving Parts 7 09/02

* = Non-Illustrated Parts

FFC09K2CW0 Publication No.

5995387601

SYSTEM

POS. NO PART NO DESCRIPTION

1 # 5300120781 Condenser

4 216634500 Drier-filter

5 # 216711500 Harness-main

22 216056400 Clip,compressor mtg ,SPRING

27 5308002681 Grommet,compressor

29 # 216784200 Compressor,w/o electricals

30 216649314 Controller

32 216649200 Clip,controller

55 # 216787800 Capacitor,run ,50/60 Hz ,220 VAC ,12 microfarad

85 216818300 Wire-ground

86 216707700 Screw,8-18 X 1/2
