Fujitsu Siemens Computers D2156 Manuale utente

Mainboard

Short Description

Deutsch, English, Русский,

Français, Türkçe, Ελληνικά

Mainboard D2156

Sie haben technische Fragen oder Probleme?

Wenden Sie sich bitte an:

●Ihren zuständigen Vertriebspartner oder Ihre Verkaufsstelle

●unsere Hotline über das Kontaktformular unter www.fujitsu-siemens.com/support/contact/

contact.html oder für Kunden, die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005

Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards finden Sie im

Internet: http://www.fujitsu-siemens.com/mainboards

Are there any technical problems or other questions you need clarified?

Please contact:

●your sales partner or your sales outlet

●unsere Hotline über das Kontaktformular unter www.fujitsu-siemens.com/support/contact/

contact.html oder für Kunden, die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005

The latest information and updates (e.g. BIOS update) on our mainboards can be found on the

Internet under: http://www.fujitsu-siemens.com/mainboards

Vous avez des questions ou des problèmes techniques ?

Adressez-vous :

●à votre partenaire de vente ou à votre point de vente

●à notre hotline au moyen du formulaire de contact que vous trouverez à l'adresse www.fujitsu-

siemens.com/support/contact/contact.html ou par téléphone pour les clients qui ont acheté une

carte mère séparée au : +49(0) 180 3777 005

Vous trouverez des informations actualisées et des mises à jour sur notre site (p. ex. BIOS-Update)

sur nos cartes mères sur notre site: http://www.fujitsu-siemens.com/mainboards

УВас есть технические вопросы или проблемы?

Просим Вас обратиться:

●кВашему дилеру или вмагазин, вкотором Вы приобрели устройство

●ксотрудникам нашей горячей линии, указанной вконтактном формуляре на сайте:

www.fujitsu-siemens.com/support/contact/ contact.html или же, для заказчиков, которые купили

отдельную материнскую плату, по телефону: +49(0) 180 3777 005

Актуальную информацию иобновленные редакции программ (например, BIOS-Update) для наших

материнских плат Вы найдете вИнтернете на сайте: http://www.fujitsu-siemens.com/mainboards

Sizin teknik sorularınız veya sorunlarınız mıvar?

Lütfen:

●Sizin için sorumlu dağıtım partneri veya satın aldığınız yer

●www.fujitsu-siemens.com/support/contact/ contact.html adresindeki irtibat formu üzerinden

Hotline'ımıza başvurun veya yalnızca tek bir anakart satın alan müşterilerimiz için: +49(0) 180

3777 005

Anakartlarımız (Mainboards) ile ilgili oalrak aktüel bilgileri ve güncelleştirmeleri (örneğin BIOS-

Update) internette bulabilirsiniz: http://www.fujitsu-siemens.com/mainboards

Έχετε τεχνικές απορίες ήπροβλήµατα?

Παρακαλούµεαπευθυνθείτε:

●Στον υπεύθυνο συνεργάτη ήκατάστηµαπώλησης

●Στο τµήµαHotline µέσω της φόρµας επικοινωνίας στη διεύθυνση www.fujitsu-

siemens.com/support/contact/ contact.html ήγια πελάτες που αγοράσανε µόνο µία µητρική κάρτα

στο τηλέφωνο: +49(0) 180 3777 005

Τρέχουσες πληροφορίες και ενηµερώσεις (π.χ. ενηµέρωση BIOS) για τις µητρικές µας κάρτες θα

βρείτε στο Internet: http://www.fujitsu-siemens.com/mainboards

Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA.

Microsoft, MS, MS-DOS and Windows are registered trademarks of Microsoft Corporation.

PS/2 and OS/2 Warp are registered trademarks of International Business Machines, Inc.

All other trademarks referenced are trademarks or registered trademarks of their respective

owners, whose protected rights are acknowledged.

All rights, including rights of translation, reproduction by printing, copying or similar methods,

even of parts are reserved.

Offenders will be liable for damages.

All rights, including rights created by patent grant or registration of a utility model or design,

are reserved. Delivery subject to availability.

Right of technical modification reserved.

Dieses Handbuch wurde erstellt von

cognitas. Gesellschaft für Technik-Dokumentation mbH – www.cognitas.de

Dieses Handbuch wurde auf Recycling-Papier gedruckt.

This manual has been printed on recycled paper.

Ce manuel est imprimé sur du papier recyclé.

Este manual ha sido impreso sobre papel reciclado.

Questo manuale è stato stampato su carta da riciclaggio.

Denna handbok är tryckt på recyclingpapper.

Dit handboek werd op recycling-papier gedrukt.

Herausgegeben von/Published by

Fujitsu Siemens Computers GmbH

Printed in the Federal Republic of Germany

AG 06/05

Ausgabe/Edition 2

Bestell-Nr./Order No.: A26361-D2156-Z110-1-8N19

A26361-D2156-Z110-1-8N19

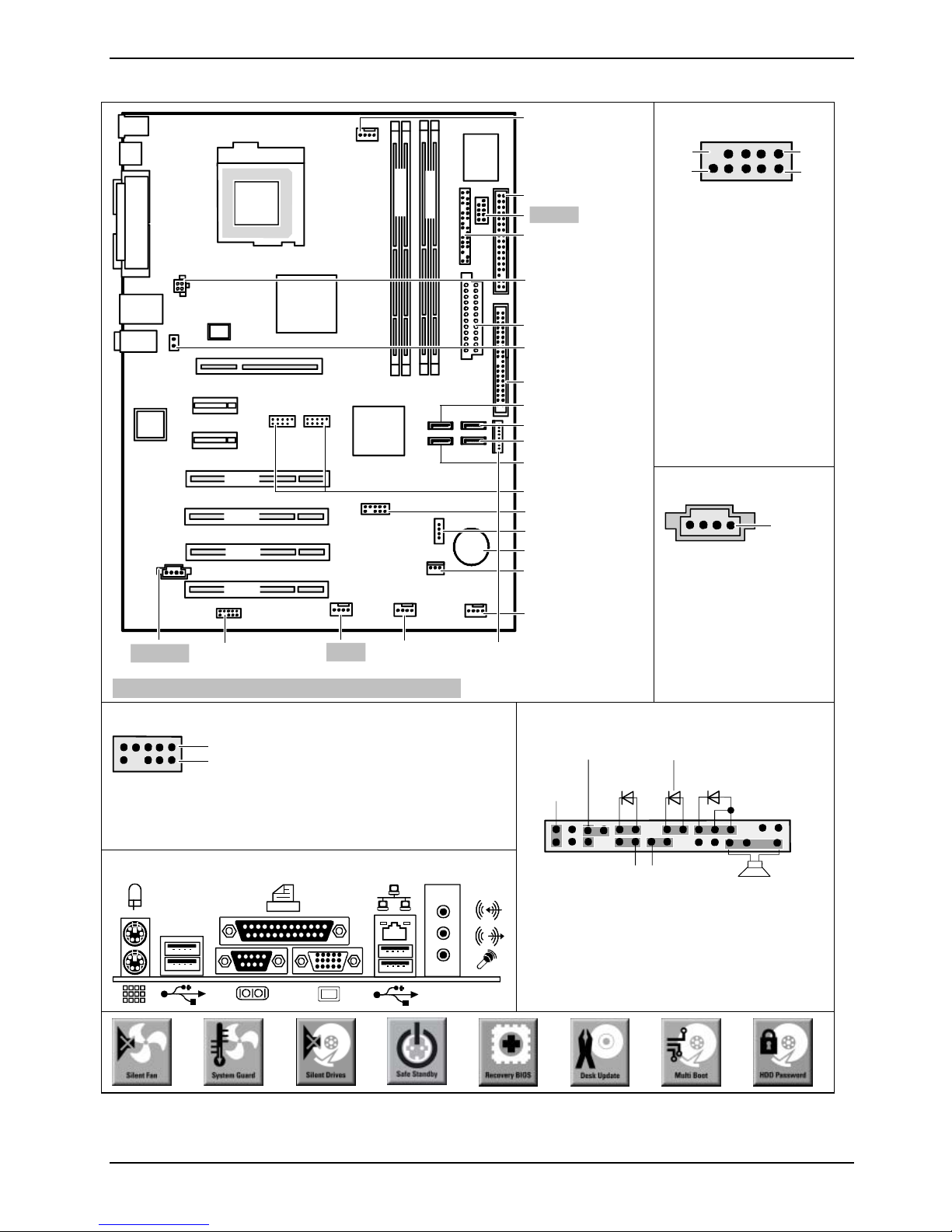

Mainboard D2156 - Internal connectors and slots

A26361-D2156-Z110-1-8N19, edition 2

USB - dual channel

1 = VCC X

2 = VCC Y

3 = Data negative X

4 = Data negative Y

5 = Data positive X

6 = Data positive Y

7 = GND

8 = GND

9 = Key

10 = Not connected

PCI 1

PCI 2

PCI 4

PCI 3

LCD display

Floppy disk drive

Front panel

IDE-drives 1/2

Serial ATA4

Serial ATA3

Fan 3

Battery

USB

Power supply

Serial ATA2

Serial ATA1

slot 1

slot 3

slot 4

slot 2

Channel B

Channel A

Additional power

supply +12 V

Fan 1

Serial2

PCIe x1

PCIe x16

Intrusion

TPM jumper

Audio front panel

PCIe x1

Fan 2Audio in Fan 4 Power supply control

SCSI LED

Optionale Komponenten / Optional components

Audio In (optional)

1 = Left audio input

2 = Analog GND

3 = Analog GND

4 = Right audio input

High Definition Audio (default)

1 = Micro input Left

2 = Analog GND

3 = Micro input Right

4 = Presence Detect

5 = Right line / Headphone output

6 = Sense 1 return

7 = Jack sense Send

8 = Key

9 = Left line / Headphone output

10 = Sense 2 return

Front panel

1) Both jumper positions possible

2) 2pin or 3pin connector possible

HD-LED

Power On/Off

Recovery Password

Reset

Power On

LED 2)

Message LED

Speaker

External connectors

Recovery inserted = The system starts from

floppy and allows a BIOS recovery

Password inserted = System- and BIOS Pass-

word are skipped when device is switched on

A26361-D2156-Z140-1-7619

Mainboard D2156

A26361-D2156-Z110-1-8N19, edition 2

List of onboard features D2156-A

Chipset Intel ®945G

Board size ATX

VGA 

Audio / 6-channel / S/PDIF / - / -

Buzzer / int. Speaker Support - / 

LAN 1 Gbit / 100 Mbit / 10 Mbit / / 

LAN ASF / AoL / WoL / Boot / - / / 

Serial ATA / ATA / RAID / / -

FireWireTM / USB 2.0 - / 

FAN monitored PSU** / CPU (FAN1) / AUX1 (FAN2) / AUX2 (FAN3) / / / 

FAN controlled PSU** / CPU (FAN1) / AUX1 (FAN2) / AUX2 (FAN3) / / / 

TEMP monitored CPU/ONB1/ONB2/HDD / / / 

SmartCard SystemLock (USB / serial) / -

Fujitsu Siemens Computers Keyboard Power Button Support 

List of special onboard features

Silent Fan / Silent Fan LT / -

System Guard / Silent Drives / 

Recovery BIOS / Desk Update / Multi Boot / Safe Standby / / / 

HDD Password / USB Security / -

Logo Boot / Intel On Screen Branding / 

** not supported by standard Power Supplies

Special Features

Green Edition Halogen-free and lead-reduced product

Silent Fan Independent temperature related processor and fan supervision and control

System Guard View and adjust Silent Fan

Silent Drives Noise reduction for optical and hard disk drives

Safe Standby Prevents data loss in S3 (Save-to-RAM)

Recovery BIOS Restores a disrupted BIOS

Desk Update Simple driver update with DU CD

Multi Boot Comfortable boot from any boot device

HDD Password Access protection for ATA5/ATAPI5 hard disk drives

Power Supply Requirements - for onboard components (worst case)

Source Voltage Maximal variation Mainboard current (Maximal)

+ 12 V 5 % 10.0 A

Main Power - 12 V 10 % 0.05 A

Supply + 5 V 5 % 6 A

+ 3.3 V 5 % 4 A

Aux. Power Supply + 5 V 5 % 2 A

A26361-D2156-Z110-1-8N19, Ausgabe 2 Deutsch - 1

Mainboard D2156

Hinweise zu Baugruppen

Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:

●Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten

Gegenstandes), bevor Sie mit Baugruppen arbeiten.

●Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.

●Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.

●Fassen Sie die Baugruppen nur am Rand an.

●Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.

Eine Übersicht der Leistungsmerkmale finden Sie im Datenblatt!

Besondere Merkmale

Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres

Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale.

In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.

Weitere Informationen zu Mainboards finden Sie im Handbuch "Basisinformationen Mainboard" auf

der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.

Anschlüsse und Steckverbinder

Die Position der Anschlüsse und Steckverbinder Ihres Mainboards finden Sie am Anfang des

Handbuches.

Die markierten Komponenten und Steckverbinder müssen nicht auf dem Mainboard vorhanden sein.

Externe Anschlüsse

Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches.

PS/2-Tastaturanschluss, violett Serielle Schnittstelle, türkis

PS/2-Mausanschluss, grün

Parallele Schnittstelle/Drucker, burgund

LAN

LAN-Anschluss (RJ-45)

Mikrofonanschluss, rosa

Audioeingang (Line in), hellblau USB - Universal Serial Bus, schwarz

Audioausgang (Line out), hellgrün

Mainboard D2156

2 - Deutsch A26361-D2156-Z110-1-8N19, Ausgabe 2

Prozessor ein- / ausbauen oder tauschen (mit Kühlkörper)

Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung

getrennt sein! Nähere Angaben dazu finden Sie in der Betriebsanleitung Ihres Systems.

Technische Daten

●Intel Pentium 4 mit 533, 800 oder 1066 MHz Front Side Bus in der Bauform LGA775

●Intel Celeron D mit 533 MHz Front Side Bus in der Bauform LGA775

●Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie im Internet

unter: www.fujitsu-siemens.com/mainboards.

Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte

Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors

beeinträchtigen oder den Prozessor zerstören.

Setzen Sie den Prozessor mit großer Sorgfalt in den Steckplatz, da die

Federkontakte des Steckplatzes sehr empfindlich sind und nicht verbogen werden

dürfen.

Sind ein oder mehrere Federkontakte verbogen, setzen Sie auf keinen Fall den

Prozessor ein, da dieser dadurch beschädigt werden könnte. Wenden Sie sich bitte

direkt an Ihren zuständigen Händler.

►Entfernen Sie den Kühlkörper.

Der Steckplatz für den Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe

abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von

Fujitsu Siemens Computers zurückgenommen werden!

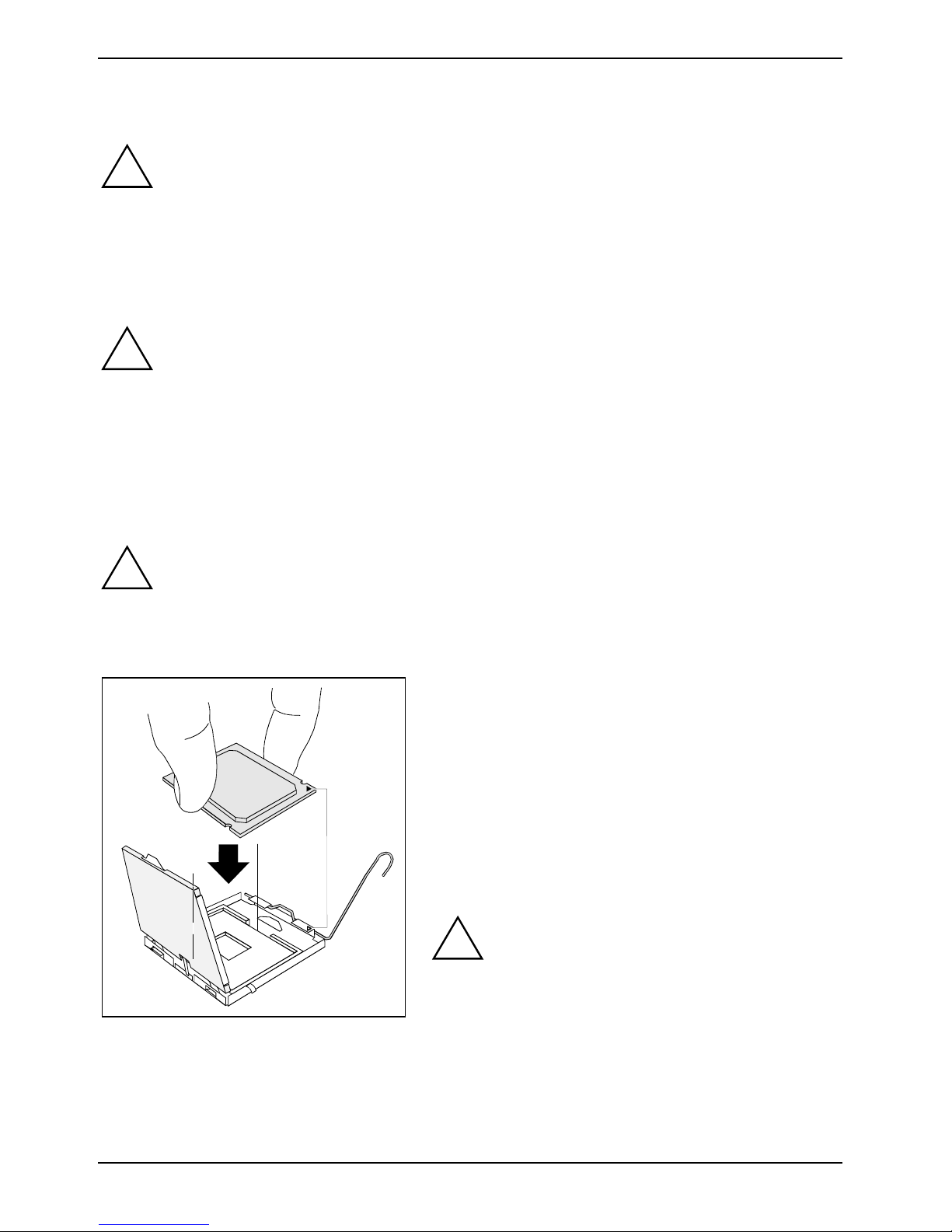

►Drücken Sie auf den Hebel und haken Sie ihn aus.

►Klappen Sie die Halterung nach oben.

►Halten Sie den Prozessor mit Daumen und

Zeigefinger und stecken Sie ihn so in den

Steckplatz (b), dass die Markierung des

Prozessors mit der Markierung am Steckplatz von

der Lage her übereinstimmt (a).

►Klappen Sie die Halterung nach unten.

►Drücken Sie den Hebel nach unten, bis er wieder

einhakt.

►Entfernen Sie die Schutzkappe und verwahren

Sie diese.

Bitte beachten Sie, dass je nach

verwendetem Kühlkörper unterschiedliche

Kühlkörperhalterungen auf dem Mainboard

benötigt werden.

►Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den

Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.

►Befestigen Sie den Kühlkörper - je nach Ausführung - mit vier Schrauben oder stecken Sie ihn

in die Befestigungen.

Mainboard D2156

A26361-D2156-Z110-1-8N19, Ausgabe 2 Deutsch - 3

Hauptspeicher ein-/ausbauen oder tauschen

Technische Daten

Technologie: DDR2 400 / DDR2 533 / DDR2 667 ungepufferte DIMM-Module

240-Pin; 1,8 V; 64 Bit, ohne ECC

Gesamtgröße: 256 Mbytes bis 4 Gbyte DDR2

Modulgrößen: 256, 512 oder 1024 Mbyte pro Modul

Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet

unter: www.fujitsu-siemens.com/mainboards.

Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher

Speicherkapazität können kombiniert werden.

Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden.

DDR2-Speichermodule müssen der PC2-3200U-, PC2-4200U- oder PC2-5300U-

Spezifikation entsprechen.

Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf, die

Speichermodule auf beide Speicherkanäle aufzuteilen. Dadurch nutzen Sie die

Performancevorteile des Dual-Channel-Mode.

Die maximale Systemperformance ist gegeben, wenn in Channel A und Channel B die

gleiche Speichergröße verwendet wird.

Um die Bestückung zu erleichtern, sind die Steckplätze (Slots) farbig gekennzeichnet.

Bei einer Speicherkonfiguration von 4 Gbyte kann der sichtbare und benutzbare

Hauptspeicher auf bis zu 3 Gbyte reduziert sein (abhängig von der Konfiguration des

Systems).

Channel A

Channel B slot 2

slot 1

slot 4

slot 3

Anzahl der gesteckten Speichermodule

zu verwendender Steckplatz 1 2 3 4

Channel A, Slot 1 X X X X

Channel A, Slot 3 X X

Channel B, Slot 2 X X X

Channel B, Slot 4 X

Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.

Mainboard D2156

4 - Deutsch A26361-D2156-Z110-1-8N19, Ausgabe 2

PCI-Bus-Interrupts - Auswahl des richtigen PCI-Steckplatzes

Umfangreiche Informationen zu diesem Abschnitt finden Sie im Handbuch "Basisinformationen

Mainboard".

Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden Sie die

mehrfache Nutzung von ISA IRQs oder PCI IRQ Lines (IRQ Sharing). Sollte IRQ Sharing

nicht zu umgehen sein, so müssen alle beteiligten Geräte und deren Treiber IRQ Sharing

unterstützen.

Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch vom

BIOS festgelegt (siehe Beschreibung "BIOS-Setup").

Monofunktionale Erweiterungskarten

PCI-/PCI-Express-Erweiterungskarten benötigen maximal einen Interrupt, der als PCI-Interrupt INT A

bezeichnet wird. Erweiterungskarten, die keinen Interrupt benötigen, können in einen beliebigen

Steckplatz eingebaut werden.

Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Bridge

Diese Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D. Wie viele

und welche dieser Interrupts verwendet werden, entnehmen Sie der mitgelieferten Dokumentation

der Karte.

Die Zuordnung der PCI-Interrupts zu den IRQ Lines finden Sie in der folgenden Tabelle:

Controller or slot INT

Mechanical slot

On board controller 1 2 3 4 5 6 7

USB 1.1 PCIe PCI

PCI

INT

LINE 1st 2nd 3rd 4th

USB 2.0

SMBus

HD Audio

LAN

x16 x1 x1 1 2 3 4

1 (A) - - - - - - X X A

D B - - - -

2 (B) - - - - - - - - B

A C - - - -

3 (C) - - - - - - - - -

B D

D C A D

4 (D) - - - - - X - - - C A C D B A

5 (E) - - - X - - - - -

- - - - - -

6 (F) - - X - - - - - -

- -

B A C B

7 (G) - X - - - - - - -

- -

A B D C

8 (H) X - - - X - - - -

- - - - - -

Verwenden Sie zuerst PCI-/PCI-Express-Steckplätze, die über eine einzige PCI IRQ Line verfügen

(kein IRQ Sharing). Wenn Sie einen anderen PCI-/PCI-Express-Steckplatz mit IRQ Sharing

benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten

auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten und Komponenten an

dieser PCI IRQ Line müssen IRQ Sharing unterstützen.

Altri manuali per D2156

Indice

Lingue:

Altri manuali Fujitsu Siemens Computers Scheda madre

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1306 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1421 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2730 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1218 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2164 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1627 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1332 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1239 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1562 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers answers2 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1548 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers RELIABILITY D1859 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2438 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2587 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1241 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1691 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2352 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2764 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1260 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2130 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1555 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1501 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1740 Manuale utente

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1544 Manuale utente

Manuali Scheda madre popolari di altre marche

DFI

DFI SD170 Manuale utente

ASROCK

ASROCK ROMED8-2T Manuale utente

Asus

Asus P2L97A Manuale utente

Winmate

Winmate IC70 Manuale utente

Asus

Asus MES-B Manuale utente

Grantech

Grantech SYS8F377VGGA-3OMN Manuale utente

Telit Wireless Solutions

Telit Wireless Solutions SL869-3DR Manuale utente

Gigabyte

Gigabyte GA-9IVDT Manuale utente

Texas Instruments

Texas Instruments ADS8372EVM Manuale utente

Commell

Commell MS-C73 Manuale utente

IBT Technologies

IBT Technologies MB860 Manuale utente

Nvidia

Nvidia TEGRA DG-04927-001_V01 Manuale utente

Biostar

Biostar M7VIT Bravo Istruzioni per l'uso e l'installazione

Intel

Intel D33217CK Manuale utente

Asus

Asus F1A55-M LX PLUS R2.0 Manuale utente

EPC

EPC EPC9147C Manuale utente

Asus

Asus EX-B760M-V5 D4 Manuale utente

EPOX

EPOX MU-8KHA0010 Manuale utente
