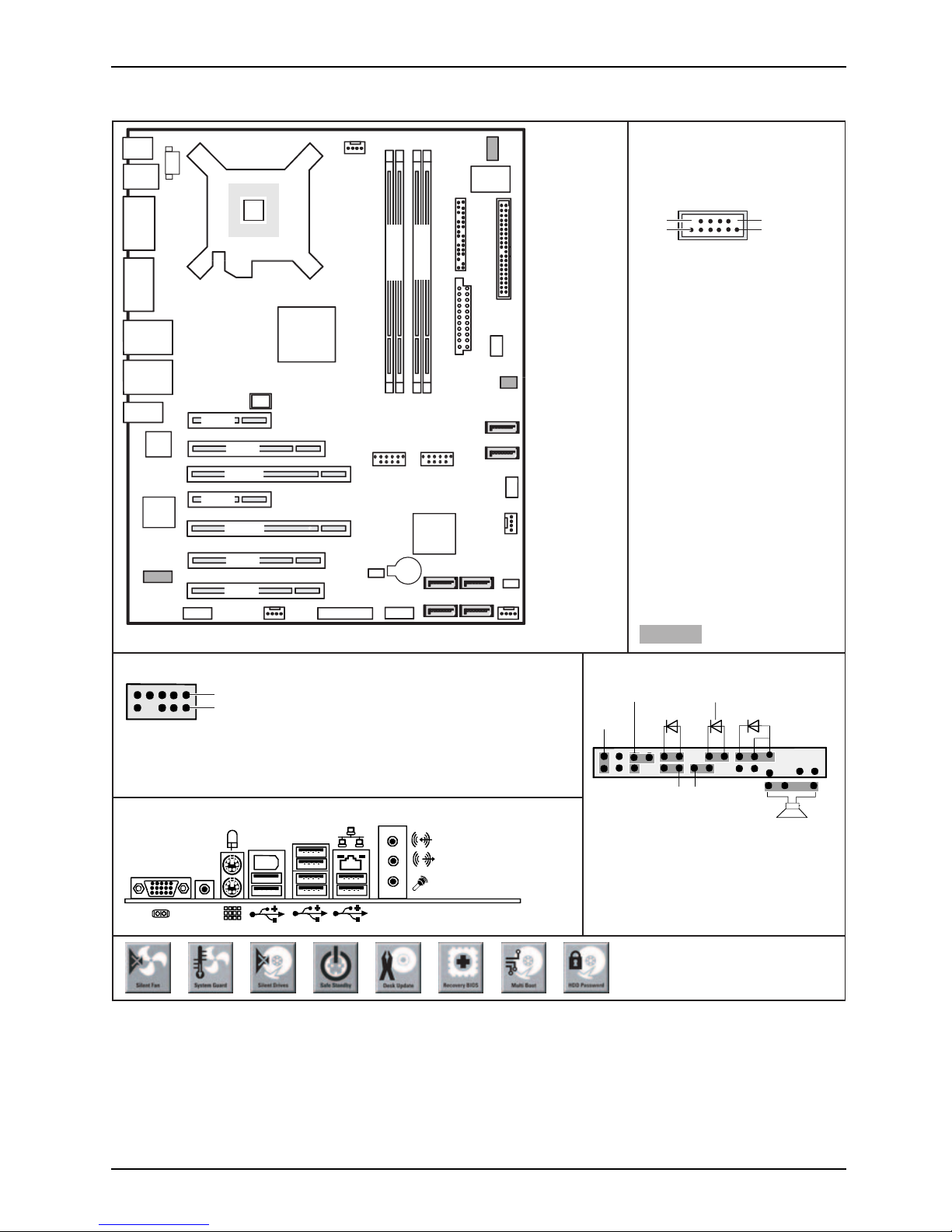

Mainboard D2608 - Internal connectors and slots

External connectors rear

USB – dual channel

1 = Key

(internal or external via

special wire)

3 = VCC X

5 = Data negative Port X

4 = VCC Y

2 = Not connected

7 = Data positive Port X

9 = GND X

11 = Key

10 = GND Y

6 = Data negative Port Y

12 = Not connected

optional

8 = Data positive Port Y

Front panel

1) Both connector positions possible

1 =

2 =

3 =

4 =

Micro input left

Analog GND

Micro input right

Presence Detect

High Definition Audio

5 =

6 =

7 =

8 =

9 =

10 =

Right line / Headphone output

Sense 1 input

Jack sense Send

Key

Left line / Headphone output

Sense 2 return

2) 2pin or 3pin connector possible

HD-LED

Power On/Off

Recovery Password

1) Message LED

Reset Power On LED 2)

Speaker

Recovery inserted = The system starts

from floppy and allows a BIOS recovery

Password inserted = System- and BIOS

Password are skipped when device is

switched on

A26361-D2608-Z240-1-8N19

Fir

SPDIF

ewire

Battery

TPM

Enable

Fan Control

SCSI-LED-

Connector

Audio

Frontpanel

Power supply

SATA2

SATA3

Intrusion

Floppy Connector

Front Panel

USB

Port 4+5

USB

Port 8+9

LCD-

Connector

Fan 3

Fan 2 Para.Port

Firewire

intern

Fan 4

Fan 1

SATA4

SATA5

SATA0

SATA1

Power supply 1

PCIe16

PCI2

PCI3

PCIe1

PCIe4

MCH

CPU

LGA775

ICH9DO

Super

I/O

PCI1

1394

LAN

S/PDIF

OUT

COM1

COM2

SPDIF

PS2

USB

6+7

USB

1+3

10+11

LAN

USB

0+2

Audio

LAN

Note:

Power supplies with 4-pin or

8-pin connector (+12V

processor power) can be used.

Channel A

Channel B

A26361-D2608-Z211-1-8N19, edition 1

Mainboard D2608

List of onboard Features D2608

Chipset Intel® iX38

Board size ATX

VGA -

Audio / 8-channel / S/PDIF /-/-

Buzzer / int. Speaker Support -/

LAN 1 Gbit / 100 Mbit/ 10 Mbit / /

LAN ASF /Aol / WoL / Boot /-/ /

Serial ATA / ATA / RAID /-/

FireWireTM / USB 2.0 /

FAN monitored PSU* / CPU FAN(1) / AUX1 (FAN2) / AUX2 (FAN3) /

AUX3 (FAN4) / / / /

FAN controlled PSU* / CPU FAN(1) / AUX1 (FAN2) / AUX2 (FAN3) /

AUX3 (FAN4) / / / /

TEMPmonitoredCPU/ONB1/ONB2/HDD ///-

SmartCard SystemLock (USB / serial) /-

Fujitsu Technology Solution Keyboard Power Button Support

Special onboard features D2608

Silent Fan / Silent Fan LT / System Guard / Silent Drives /-/ /

Recovery BIOS / Desk Update / Multi Boot / Safe Standby / / /

HDD Password / Logo Boot / Intel On Screen Branding / /

* not supported by standard Power Supplies

Special Features

Green Edition Halogen-free and lead-reduced product

Silent Fan Independent temperature related processor and fan supervision and control

System Guard View and adjust Silent Fan

Silent Drives Noise reduction for optical and hard disk drives

Safe Standby Prevents data loss in S3 (Save-to-RAM)

Recovery BIOS Restores a corrupted BIOS

Desk Update Simple driver update with DU CD

Multi Boot Comfortable boot from any boot device

HDD Passwort Access protection for ATA5/ATAI5 disk drives

A26361-D2608-Z211-1-8N19, edition 1

Kurzbeschreibung des Mainboards

Hinweise zu den Baugruppen

Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:

• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten

Gegenstands), bevor Sie mit Baugruppen arbeiten.

• Verwendete Geräte und Werkzeuge müssen frei von statischer Auﬂadung sein.

• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.

• Fassen Sie die Baugruppen nur am Rand an.

• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.

Eine Übersicht der Leistungsmerkmale ﬁnden Sie im Datenblatt.

Besondere Merkmale

Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konﬁguration

Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale.

In diesem Handbuch ﬁnden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.

Weitere Informationen zu Mainboards ﬁnden Sie im Handbuch "Basisinformationen Mainboard"

auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.

Anschlüsse und Steckverbinder

Die Position der Anschlüsse und Steckverbinder Ihres Mainboards ﬁnden

Sie am Anfang des Handbuches.

Die markierten Komponenten und Steckverbinder müssen nicht auf

dem Mainboard vorhanden sein.

Externe Anschlüsse

Die Position der externen Anschlüsse Ihres Mainboards ﬁnden Sie am Anfang des Handbuches.

PS/2-Tastaturanschluss, violett

(optional)

PS/2-Mausanschluss, grün (optional)

LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa

Audioeingang (Line in), hellblau USB – Universal Serial Bus, schwarz

Audioausgang (Line out), hellgrün VGA, blau

Serielle Schnittstelle, türkis Parallele Schnittstelle/Drucker,

burgund (optional)

A26361-D2608-Z211-1-8N19, Ausgabe 1 Deutsch - 1

Kurzbeschreibung des Mainboards

Prozessor ein-/ausbauen

Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung

getrennt sein! Nähere Angaben dazu ﬁnden Sie in der Betriebsanleitung Ihres Systems.

Technische Daten

• Sockel LGA 775, max. 130 W; Intel® Core 2 Quad Processors 1333/1066 MHz FSB;

Intel® Core 2 DUO Processors 1333/1066/800 MHz FSB, Intel® Pentium Dual Core E2xxx

Processors 800 MHz FSB, Intel® Celeron® Processors 4xx 800 MHz FSB

• Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren ﬁnden

Sie im Internet unter: "http://ts.fujitsu.com/mainboards".

Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte

Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors

beeinträchtigen oder den Prozessor zerstören. Setzen Sie den Prozessor mit

großer Sorgfalt in den Steckplatz, da die Federkontakte des Steckplatzes sehr

empﬁndlich sind und nicht verbogen werden dürfen.

Sind ein oder mehrere Federkontakte verbogen, setzen Sie auf keinen Fall

den Prozessor ein, da dieser dadurch beschädigt werden könnte. Wenden

Sie sich bitte direkt an Ihren zuständigen Händler

2 - Deutsch A26361-D2608-Z211-1-8N19, Ausgabe 1

Kurzbeschreibung des Mainboards

Vorgehensweise

Der Steckplatz für Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe

abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe

von Fujitsu Technology Solution zurück genommen werden!

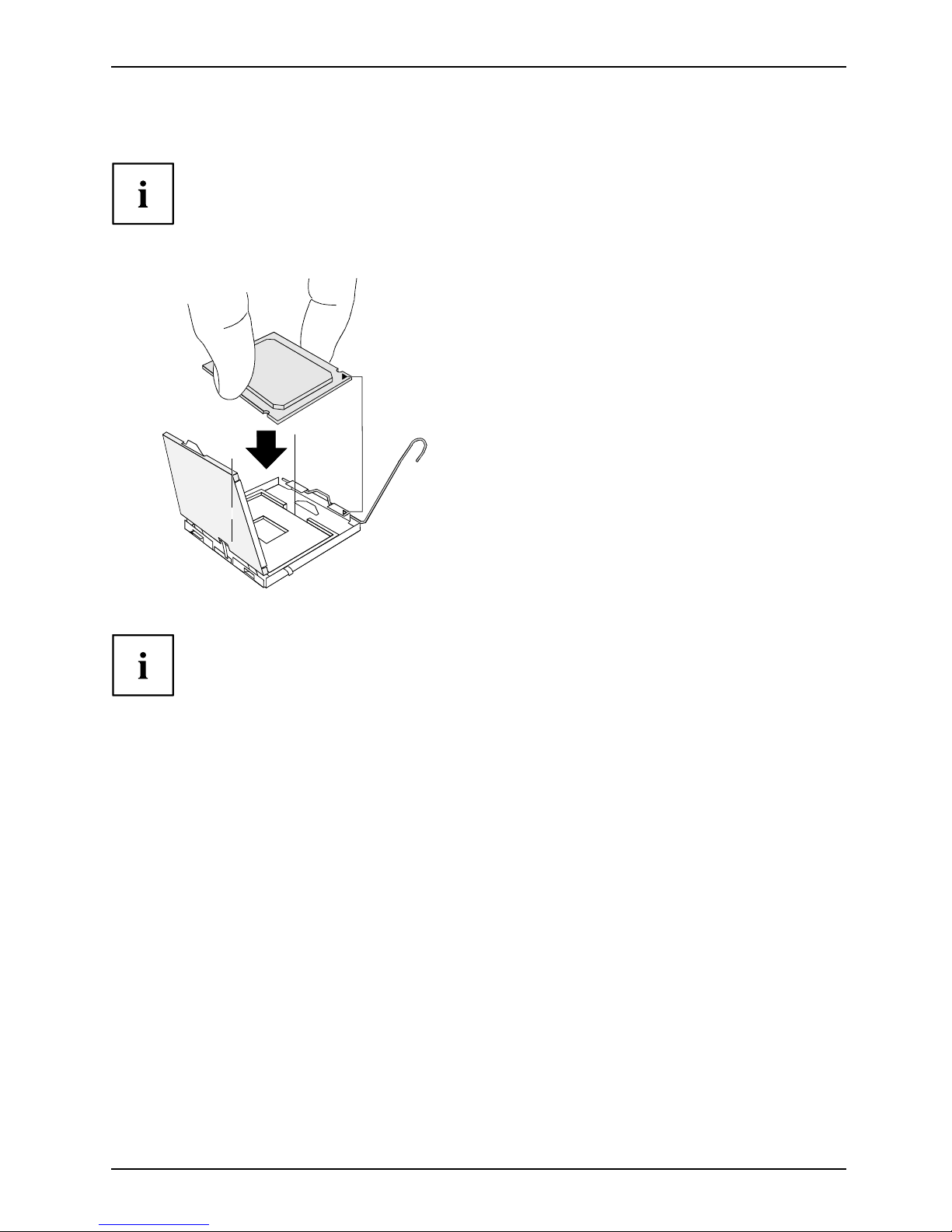

►Entfernen Sie den Kühlkörper.

►Drücken Sie auf den Hebel und

haken Sie ihn aus.

►Klappen Sie die Halterung nach oben.

►Halten Sie den Prozessor mit Daumen

und Zeigeﬁnger und stecken Sie ihn

so in den Steckplatz (b), dass die

Markierung des Prozessors mit der

Markierung am Steckplatz von der Lage

her übereinstimmt (a).

►Drücken Sie den Hebel nach unten,

bis er wieder einhakt.

►Entfernen Sie die Schutzklappe und

verwahren Sie diese.

Bitte beachten Sie, dass je nach verwendetem Kühlkörper unterschiedliche

Kühlkörperhalterungen auf dem Mainboard benötigt werden.

►Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den

Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.

►Befestigen Sie den Kühlkörper - je nach Ausführung - mit vier Schrauben

oder stecken Sie ihn in die Befestigungen.

A26361-D2608-Z211-1-8N19, Ausgabe 1 Deutsch - 3

Kurzbeschreibung des Mainboards

Hauptspeicher ein-/ausbauen

Technische Daten

Technologie DDR2 667/800 SDRAM ungepufferte DIMM Module 240-Pin; 1,8 V;

64 Bit, ECC möglich

Gesamtgröße 256 MBytes bis 8 GByte DDR2

Modulgröße 256, 512, 1024 oder 2048 MByte pro Modul

Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule ﬁnden

Sie im Internet unter: "http://ts.fujitsu.com/mainboards".

Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit

unterschiedlicher Speicherkapazität können kombiniert werden.

Es dürfen nur ungepufferte 1,8 V-Speichermodule mit und ohne ECC verwendet werden.

DDR2-Speichermodule müssen der PC2-6400U- oder PC2-5300U Speziﬁkation

entsprechen.Genauso werden DDR2-Speichermodule der PC2-6400E-

oder PC2-5300E-Speziﬁkation unterstützt.

Um Probleme zu vermeiden, verbauen Sie ECC und NON-ECC-Speichermodule nicht

gemeinsam.

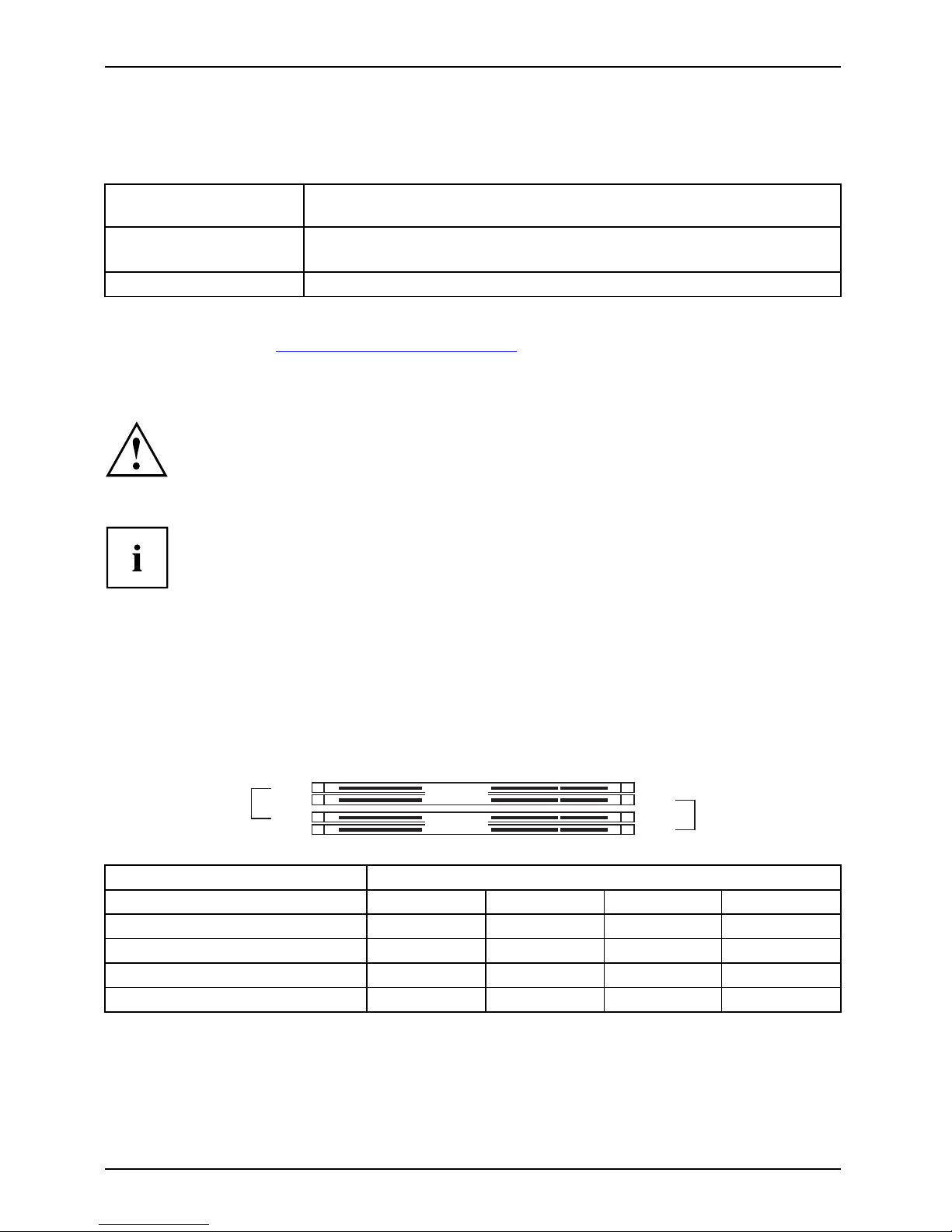

Das Mainboard besitzt zwei Speichkanäle (Channel A und Channel B) mit

zwei Steckplätzen (Slot1 und 3 oder Slot 2und 4).

Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf,

die Speichermodule auf beide Speicherkanäle aufzuteilen. Dadurch nutzen

Sie die Performancevorteile des Dual-Channel-Mode.

Die maximale Systemperformance ist gegeben, wenn in Channel A und

Channel B die gleiche Speichergröße verwendet werden.

Um die Bestückung zu erleichtern, sind die Steckplätze (Slots) farbig gekennzeichnet.

Channel B

slot 4

slot 2

Channel A

slot 3

slot 1

Anzahl der gesteckten Speichermodule

Zu verwendender Steckplatz 1234

Channel A, Slot 1 xxxx

Channel B, Slot 2 xxx

Channel A, Slot 3 xx

Channel B, Slot 4 x

Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.

4 - Deutsch A26361-D2608-Z211-1-8N19, Ausgabe 1

Indice

Lingue:

Altri manuali Fujitsu Scheda madre

Fujitsu

Fujitsu YOKOGAWA AF220 Istruzioni per l'installazione e il funzionamento

Fujitsu

Fujitsu CW35 Series Manuale utente

Fujitsu

Fujitsu D2151 Manuale utente

Fujitsu

Fujitsu MB96300 series Manuale utente

Fujitsu

Fujitsu D3011 Manuale utente

Fujitsu

Fujitsu D1271 Manuale utente

Fujitsu

Fujitsu D1031 Manuale utente

Fujitsu

Fujitsu SK-96650_6A0_380-120PMC Manuale utente

Fujitsu

Fujitsu D2952 Manuale utente

Fujitsu

Fujitsu D2860 Manuale utente

Fujitsu

Fujitsu SK-96620_350-64PMC(1) Manuale utente

Fujitsu

Fujitsu D3081 Manuale utente

Fujitsu

Fujitsu MB2146-450-E Manuale utente

Fujitsu

Fujitsu MS-6191 Manuale utente

Fujitsu

Fujitsu GA-8SGXL P4 Titan DDR Manuale utente

Fujitsu

Fujitsu D2119 Manuale utente

Fujitsu

Fujitsu Flash-64P-M01 Manuale utente

Fujitsu

Fujitsu D3641 Manuale utente

Fujitsu

Fujitsu SK-8FX-TSC-32PMC Manuale utente

Fujitsu

Fujitsu D2861 Manuale utente

Fujitsu

Fujitsu D3141 Manuale utente

Fujitsu

Fujitsu D3034 Manuale utente

Fujitsu

Fujitsu MB1500EB01 Manuale utente

Fujitsu

Fujitsu Value Mainboard D2660-C BTX Manuale utente

Manuali Scheda madre popolari di altre marche

DFI

DFI SD170 Manuale utente

ASROCK

ASROCK ROMED8-2T Manuale utente

Asus

Asus P2L97A Manuale utente

Winmate

Winmate IC70 Manuale utente

Asus

Asus MES-B Manuale utente

Grantech

Grantech SYS8F377VGGA-3OMN Manuale utente

Telit Wireless Solutions

Telit Wireless Solutions SL869-3DR Manuale utente

Gigabyte

Gigabyte GA-9IVDT Manuale utente

Texas Instruments

Texas Instruments ADS8372EVM Manuale utente

Commell

Commell MS-C73 Manuale utente

IBT Technologies

IBT Technologies MB860 Manuale utente

Nvidia

Nvidia TEGRA DG-04927-001_V01 Manuale utente

Biostar

Biostar M7VIT Bravo Istruzioni per l'uso e l'installazione

Intel

Intel D33217CK Manuale utente

Asus

Asus F1A55-M LX PLUS R2.0 Manuale utente

EPC

EPC EPC9147C Manuale utente

Asus

Asus EX-B760M-V5 D4 Manuale utente

EPOX

EPOX MU-8KHA0010 Manuale utente
