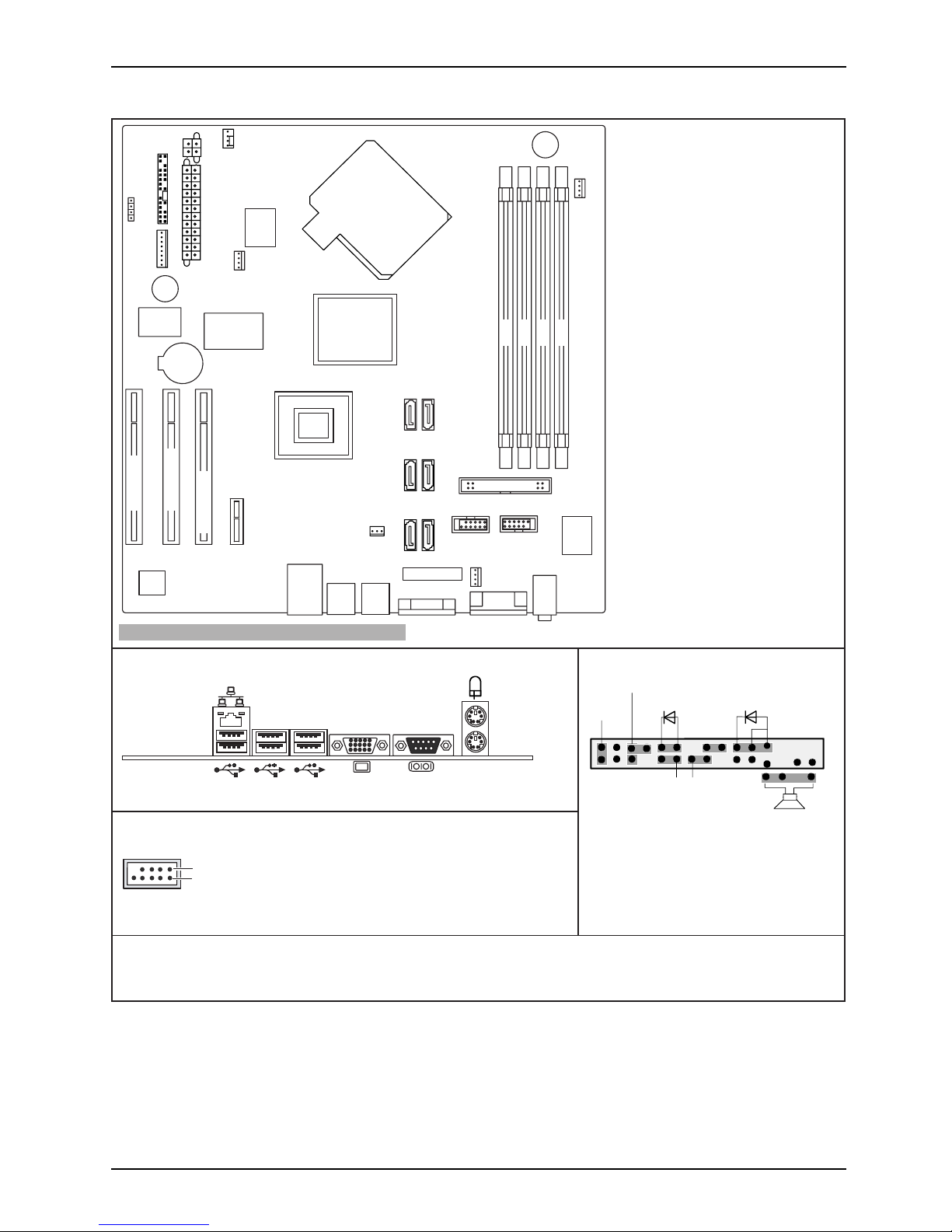

Mainboard D2679 - Internal connectors and slots

External connectors rear

USB - dual channel

1 = VCC C

2 = VCC D

3 = Data negative C

4 = Data negative D

6 = Data positive D

Data positive C

7 = GND

8 = GND

Optionale Komponenten / Optional components

9= Key

10 = Not connected

USB 9+10USB 7+8

Battery

Floppy disk drive

Slot 4

Slot 3

Slot 1

Slot 2

FAN1

Fan 3

Fan 4

HDD-Activity

Video-

Memory VGA

ATI ES1000

PCIe x1 Slot4

A26361-D2679-Z140-1-7619

Parallel Port

ICH9R

MCH

PCI 32 Slot1

PCIe x4 Slot2

PCIe x8 Slot3

Intel

Super

I/O

PIC

RAID KEY

lenaptnorF

1) Both connector positions possible

2) 2pin or 3pin connector possible

HD-LED

Power On/Off

Recovery Password

Reset Power On LED 2)

Speaker

Recovery inserted = The system starts

from floppy and allows a BIOS recovery

Password inserted = System- and BIOS

Password are skipped when device is

switched on

Frontpanel

Power supply

FAN control

Power supply 1

Power supply 2

Fan 2

SATA

Intrusion

A26361-D2679-Z100-1-7419, edition 1

Mainboard D2679

List of onboard Features D2679

Chipset Intel(R) 3200

Bigby-V

Board size μBTX

VGA

Audio / 8-channel / S/PDIF - / - / -

Buzzer / int. Speaker Support /-

LAN 1 Gbit / 100 Mbit / 10 Mbit / /

LAN ASF / AoL / WoL / Boot - / - / /

Serial ATA2 / ATA / RAID /-/

FireWireTM /USB2.0 - /

FAN monitored PSU* / CPU (FAN1) / AUX1 (FAN2) / AUX2 (FAN3) /** / **/ **

FAN regulated PSU* / CPU (FAN1) / AUX1 (FAN2) / AUX2 (FAN3) /** / ** / **

TEMP monitored CPU/ONB1/ONB2/HDD / / /-

SmartCard SystemLock (USB / serial) -

Fujitsu Siemens Computers Keyboard Power Button Support

List of special onboard Features D2679

Silent Fan / Silent Fan LT /-

System Guard / Silent Drives /

Recovery BIOS / Desk Update / Multi Boot / /

Safety Standby / HDD Passwort /

Logo Boot / Intel On Screen Branding /-

* not supported by standard Power Supplies

** optional

Special Features

Silent Fan LT Independent temperature related fan control

System Guard View Silent Fan LT

Recovery BIOS Restores a disrupted BIOS

Silent Drives Noise reduction for optical and hard disk drives

Desk Update Simple driver update with DU CD

Multi Boot Comfortable boot from any boot device

Power Supply requirements only for onboard components without slots

Source Voltage Maximal variation Mainboard current

Maximal*

+12V-CPU +/–5% 10 A

–12V + / – 10% 0.3 A

+5V +/–5% 9A

Main Power Supply

+3.3V +/–5% 2A

Aux. Power Supply +5V +/–5% 2A

A26361-D2679-Z100-1-7419, edition 1

Kurzbeschreibung des Mainboards

Hinweise zu den Baugruppen

Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:

• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten

Gegenstands), bevor Sie mit Baugruppen arbeiten.

• Verwendete Geräte und Werkzeuge müssen frei von statischer Auﬂadung sein.

• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.

• Fassen Sie die Baugruppen nur am Rand an.

• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.

Eine Übersicht der Leistungsmerkmale ﬁnden Sie im Datenblatt.

Besondere Merkmale

Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konﬁguration

Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale.

In diesem Handbuch ﬁnden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.

Anschlüsse und Steckverbinder

Die Position der Anschlüsse und Steckverbinder Ihres Mainboards ﬁnden

Sie am Anfang des Handbuches.

Die markierten Komponenten und Steckverbinder müssen nicht auf

dem Mainboard vorhanden sein.

Externe Anschlüsse

Die Position der externen Anschlüsse Ihres Mainboards ﬁnden Sie am Anfang des Handbuches.

PS/2-Tastaturanschluss, violett

(optional)

PS/2-Mausanschluss, grün (optional)

LAN-Anschluss (RJ-45) USB – Universal Serial Bus, schwarz

Serielle Schnittstelle, türkis VGA, blau

A26361-D2679-Z100-1-7419, Ausgabe 1 Deutsch - 1

Kurzbeschreibung des Mainboards

Graﬁkcontroller

• Modell ES 1000

•350MHzRAMDAC

• Unterstützung von UXGA 1600 x 1200

• 32 MB Video Memory

Prozessor ein-/ausbauen

Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung

getrennt sein! Nähere Angaben dazu ﬁnden Sie in der Betriebsanleitung Ihres Systems.

Technische Daten

• Intel® CoreTM2 Duo (Xeon 3000 series) / Intel® CoreTM2 Quad (Xeon 3200 series) mit 800 /

1066 / 1333 MHz Front Side Bus, Sockel in der Bauform LGA775, max. 95 W

• Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren ﬁnden Sie

im Internet unter: "www.fujitsu-siemens.com/mainboards".

Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte

Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors

beeinträchtigen oder den Prozessor zerstören. Setzen Sie den Prozessor mit

großer Sorgfalt in den Steckplatz, da die Federkontakte des Steckplatzes sehr

empﬁndlich sind und nicht verbogen werden dürfen.

Sind ein oder mehrere Federkontakte verbogen, setzen Sie auf keinen Fall

den Prozessor ein, da dieser dadurch beschädigt werden könnte. Wenden

Sie sich bitte direkt an Ihren zuständigen Händler

2 - Deutsch A26361-D2679-Z100-1-7419, Ausgabe 1

Kurzbeschreibung des Mainboards

Vorgehensweise

Der Steckplatz für Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe

abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe

von Fujitsu Siemens Computers zurück genommen werden!

►Entfernen Sie den Kühlkörper.

►Drücken Sie auf den Hebel und

haken Sie ihn aus.

►Klappen Sie die Halterung nach oben.

►Halten Sie den Prozessor mit Daumen

und Zeigeﬁnger und stecken Sie ihn

so in den Steckplatz (b), dass die

Markierung des Prozessors mit der

Markierung am Steckplatz von der Lage

her übereinstimmt (a).

►Drücken Sie den Hebel nach unten,

bis er wieder einhakt.

►Entfernen Sie die Schutzklappe und

verwahren Sie diese.

Bitte beachten Sie, dass je nach verwendetem Kühlkörper unterschiedliche

Kühlkörperhalterungen auf dem Mainboard benötigt werden.

►Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den

Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.

►Befestigen Sie den Kühlkörper - je nach Ausführung - mit vier Schrauben

oder stecken Sie ihn in die Befestigungen.

A26361-D2679-Z100-1-7419, Ausgabe 1 Deutsch - 3

Kurzbeschreibung des Mainboards

Hauptspeicher ein-/ausbauen

Technische Daten

Technologie DDR2 667 / DDR2 800 ungepufferte DIMM Module 240-Pin; 1,8 V;

64 Bit, mit und ohne ECC

Gesamtgröße 256 MBytes bis 8 GByte DDR2

Modulgröße 256, 512, 1024 oder 2048 MByte pro Modul

Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule ﬁnden Sie

im Internet unter: "www.fujitsu-siemens.com/mainboards".

Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit

unterschiedlicher Speicherkapazität können kombiniert werden.

Es dürfen nur ungepufferte 1,8 V-Speichermodule mit oder ohne ECC verwendet werden.

DDR2-Speichermodule müssen der PC2-5300U- oder PC2-6400U-Speziﬁkation

entsprechen.

Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf,

die Speichermodule auf beide Speicherkanäle aufzuteilen. Dadurch nutzen

Sie die Performancevorteile des Dual-Channel-Mode.

Die maximale Systemperformance ist gegeben, wenn in Channel A und

Channel B die gleiche Speichergröße verwendet wird.

Um die Bestückung zu erleichtern, sind die Steckplätze (Slots) farbig gekennzeichnet.

Wenn Sie die Speichermodule einstecken, beginnen Sie mit dem Steckplatz,

der am weitesten vom Prozesser entfernt ist (Slot 4).

Bei einer Speicherkonﬁguration von 8 Gbyte kann der sichtbare und

benutzbare Hauptspeicher bis auf 7,25 Gbyte reduziert sein (abhängig

von der Konﬁguration des Systems).

Mehr als 4 GByte Hauptspeicher können nur mit entsprechendem

Betriebssystem genutzt werden.

Channel B

slot 4 2B

slot 2

Channel A

slot 3

slot 1

Anzahl der gesteckten Speichermodule

Zu verwendender Steckplatz 1234

Channel A, Slot 1 xxxx

Channel B, Slot 2 xxx

Channel A, Slot 3 xx

Channel B, Slot 4 x

Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.

4 - Deutsch A26361-D2679-Z100-1-7419, Ausgabe 1

Indice

Lingue:

Altri manuali Fujitsu Scheda madre

Fujitsu

Fujitsu MB2146-450-E Manuale utente

Fujitsu

Fujitsu SK-96650_6A0_380-120PMC Manuale utente

Fujitsu

Fujitsu D3003 Manuale utente

Fujitsu

Fujitsu D3128 Manuale elenco delle parti

Fujitsu

Fujitsu D3230 Manuale utente

Fujitsu

Fujitsu GA-8STXC P4 Titan-DDR Manuale utente

Fujitsu

Fujitsu GA-8SGXP-FS P4 Titan Series Manuale utente

Fujitsu

Fujitsu MS-6178MICROATX WH5 Manuale utente

Fujitsu

Fujitsu YOKOGAWA AF220 Istruzioni per l'installazione e il funzionamento

Fujitsu

Fujitsu D2151 Manuale utente

Fujitsu

Fujitsu F2MC-8FX Series Manuale utente

Fujitsu

Fujitsu D3220 Manuale utente

Fujitsu

Fujitsu D1031 Manuale utente

Fujitsu

Fujitsu D2786 Manuale utente

Fujitsu

Fujitsu AD11 Manuale utente

Fujitsu

Fujitsu D2671 Manuale utente

Fujitsu

Fujitsu F2MC-16L Series Manuale utente

Fujitsu

Fujitsu D1692 Manuale utente

Fujitsu

Fujitsu D2530 Manuale utente

Fujitsu

Fujitsu MB86R11 Manuale utente

Fujitsu

Fujitsu DD2963-S Manuale utente

Fujitsu

Fujitsu D2610 Manuale utente

Fujitsu

Fujitsu GA-7VAXFS Manuale utente

Fujitsu

Fujitsu D2912 Manuale utente

Manuali Scheda madre popolari di altre marche

DFI

DFI SD170 Manuale utente

ASROCK

ASROCK ROMED8-2T Manuale utente

Asus

Asus P2L97A Manuale utente

Winmate

Winmate IC70 Manuale utente

Asus

Asus MES-B Manuale utente

Grantech

Grantech SYS8F377VGGA-3OMN Manuale utente

Telit Wireless Solutions

Telit Wireless Solutions SL869-3DR Manuale utente

Gigabyte

Gigabyte GA-9IVDT Manuale utente

Texas Instruments

Texas Instruments ADS8372EVM Manuale utente

Commell

Commell MS-C73 Manuale utente

IBT Technologies

IBT Technologies MB860 Manuale utente

Nvidia

Nvidia TEGRA DG-04927-001_V01 Manuale utente

Biostar

Biostar M7VIT Bravo Istruzioni per l'uso e l'installazione

Intel

Intel D33217CK Manuale utente

Asus

Asus F1A55-M LX PLUS R2.0 Manuale utente

EPC

EPC EPC9147C Manuale utente

Asus

Asus EX-B760M-V5 D4 Manuale utente

EPOX

EPOX MU-8KHA0010 Manuale utente
