Introduction

This rolling tool cart with tool box requires some

assembly. Follow the instructions under each

Figure on the following page.

To begin, lay out all of the parts and compare

quantities to the inventory list given below.

If you need additional help with these instructions,

call our service department at: (570) 546-9663.

MODEL H7728

ROLLING TOOL CART

INSTRUCTION SHEET

WARNING: NO PORTION OF THIS MANUAL MAY BE REPRODUCED IN ANY SHAPE

OR FORM WITHOUT THE WRITTEN APPROVAL OF GRIZZLY INDUSTRIAL, INC.

#DD7590 PRINTED IN CHINA

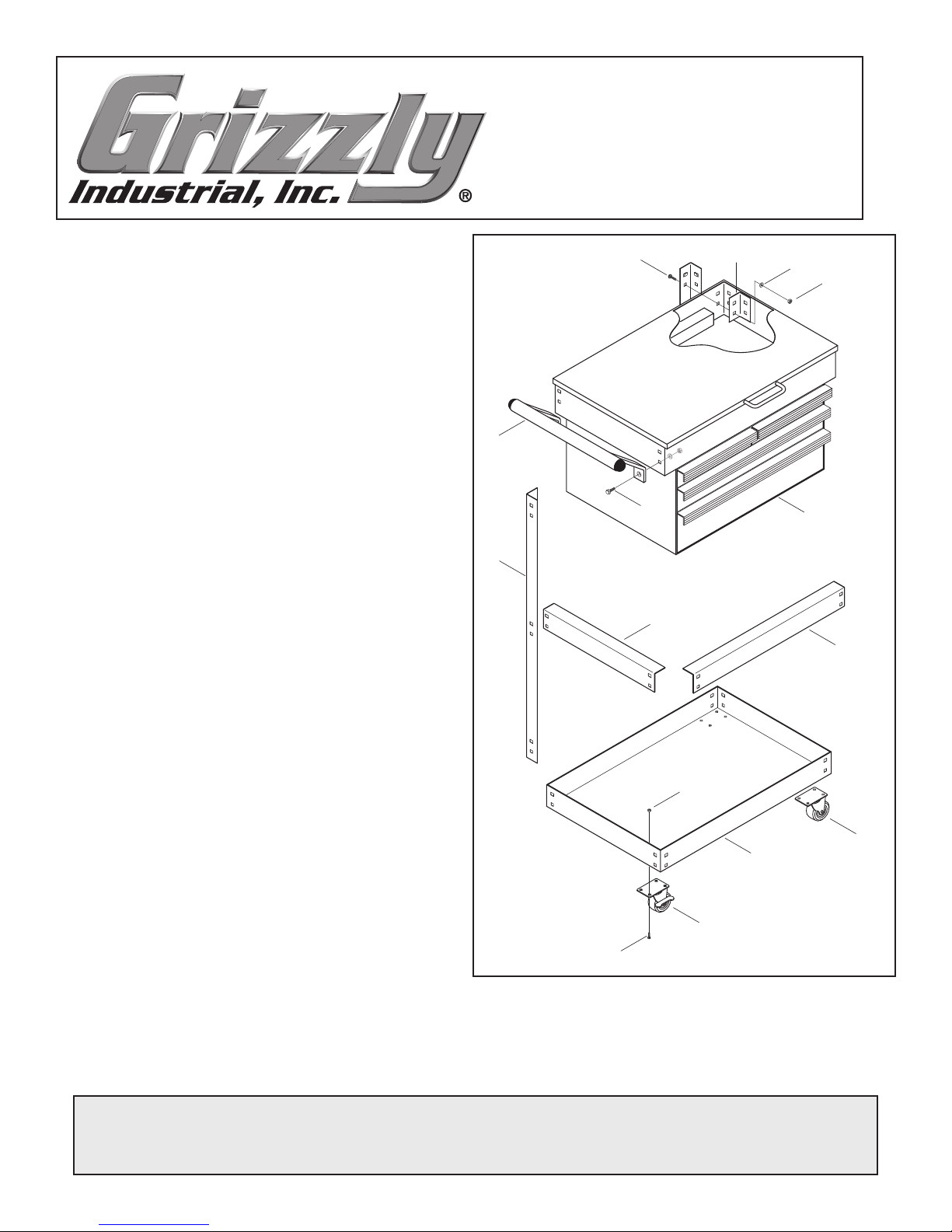

Inventory (Figure 1)

A. Tool Box w/ Upper Shelf ............................ 1

B. Side Support ............................................... 2

C. Bottom Shelf ............................................... 1

D. Vertical Support .......................................... 4

E. Handle ........................................................ 1

F. Plain Caster ................................................ 2

G. Pivoting Caster ........................................... 2

H. 8mm Hex Bolt ............................................. 2

I. 8mm Carriage Bolt ................................... 22

J. 8mm Hex Nut ........................................... 24

K. 6mm Phlps. Head Screw .......................... 16

L. 6mm Hex Nut ........................................... 16

M. 8mm Flat Washer ..................................... 24

N. Front/Back Support .................................... 2

O. Angle Bracket ............................................. 4































Figure 1. Inventory of parts.

Figure 2. Assemble casters and vertical supports

to bottom shelf.

Figure 4. Set the tool box on top of the side

supports and secure with screws, washers and

nuts.

Figure 6. Assemble the handle onto the side of

the tool box.

Figure 3. Assemble the side supports to the

vertical supports.































Figure 5. Details for assembly of the vertical

support, the upper tray and the angle bracket.
