Ground Zero TITANIUM Series Manuale utente

TITANIUM SERIES

COMPONENT SPEAKER SYSTEM

Anleitung / Owner´s manual

GZTC 165.2X

Spezifikationen / Specifications

•Hochwertiges 2-Wege Komponentensystem

•Klippel® optimierter Tief-/Mitteltöner

•HQPP Membran mit 3D Struktur

•Gummi Sicke

•Resonanzarmer Stahlkorb

•20 mm Seidenkalotten-Hochtöner mit Einbaugehäuse

•Kompakte 12 dB/Okt. Hochtonweiche

•6 dB/Okt. Tieftonweiche am Korb des Tief-/Mitteltöners

oHigh quality 2-way component system

oKlippel® optimized midwoofer

oHQPP 3D structure cone

oRubber surround

oResonance free steel basket

o0.8" silk dome tweeter with flush installation housing

oCompact 12 dB/oct high pass crossover

o6 dB/oct low pass filter at the midwoofer´s basket

GROUND ZERO GZTC 165.2X

TITANIUM SERIES

Allgemeine Einbauhinweise / General installation note

•Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

•Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten

•Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für

den Radioempfang wichtig sind

•Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen

•Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!

•Never pass wires over sharp edges or vehicle parts to avoid any kind of damage

•Keep the wiring away from the antenna and electronic devices contributing to radio reception

•Lay the power supply wiring always separated from speaker wiring to avoid disturbance

•Use adequately dimensioned power and speaker wires to connect the components

Spezifikationen / Specifications

Frequenzweiche / Crossover

Modell /

model

GZTC 165.2X

Impedanz /

Impedance

3 Ohm/ohms

Frequenzgang /

Frequency response

50 Hz – 22 kHz

Trennfrequenz /

Cut-off frequency

5000 Hz (12/6 dB / Okt./oct.)

Wirkungsgrad /

Efficiency (SPL)

90 dB

Belastbarkeit /

Power handling

(RMS)

100 Watt / Watts

Belastbarkeit /

Power handling

(max.)

150 Watt / Watts

Maße /

Dimensions

Tieftöner / Midwoofer

GZTK 165X

Hochtöner / Tweeter

GZTT 20S

Außendurchmesser /

Outer diameter

Einbaudurchmesser /

Mounting diameter

Einbautiefe /

Mounting depth

165 mm / 6.5”

142.5 mm / 5.61”

68 mm / 2.68”

54 mm / 2.13”

46 mm / 1.81”

18 mm / 0.71”

IN Signaleingang vom Radio/Verstärker

TW OUT Hochton-Anschluss

WF OUT Tiefton-Anschluss

IN Input from head unit / amplifier

TW OUT Tweeter connector

WF OUT Kickwoofer connector

Anpassung des Hochtonpegels:

Der Pegel kann über die Position der Steckbrücke gewählt werden

Tweeter level adjustment:

The tweeter level can be set by positioning the jumper to the required level

position

GROUND ZERO GZRCGZTC 165.2X

TITANIUM SERIES

Anschluss / Wiring

Gewährleistung / Garantie

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in

der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung

beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder

bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder

Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of Warranty

The limited warranty for this product is covered by Ground Zero´s local distribution partners and their

terms and conditions. For further information contact your local retailer or distributor.

A – low pass filter used

B – without low pass filter

(in case of active application)

- negative connector

GROUND ZERO GZTC 165.2X

TITANIUM SERIES

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei

spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um

instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die

Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle.

Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.

GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer

Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit

die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz

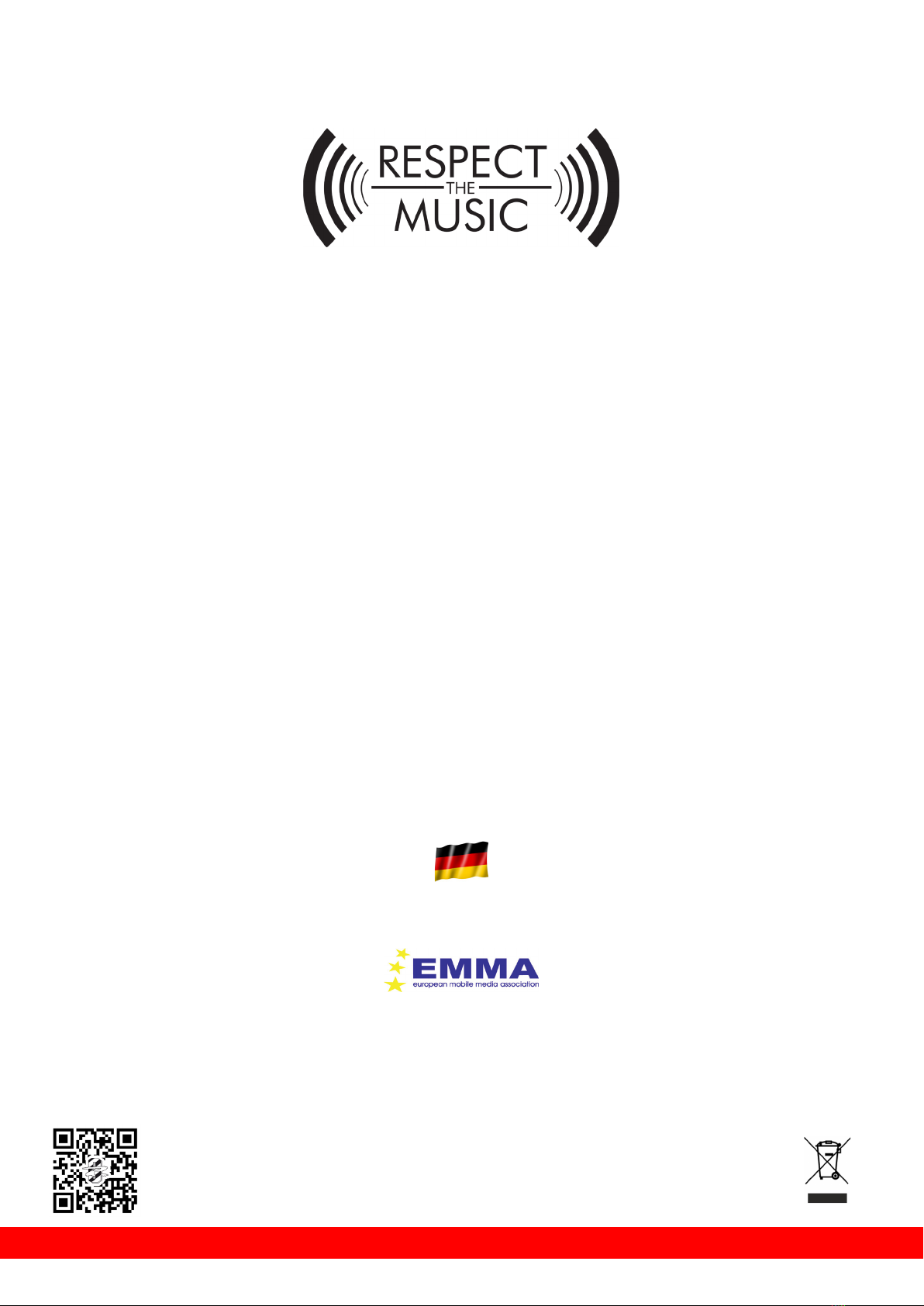

zusammengefasst: RESPECT THE MUSIC!

Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter

what kind of music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or

any other music direction. However, audio reproduction quality at each desired volume is elementary.

Some music styles require higher levels while others prefer the soft tones.

GROUND ZERO considers all the different wishes of customers during the development of new products.

Along with this, the target is to create the most realistic sound, to transfer the soul of the music and the

intention of the performer. Summarized to one phrase: RESPECT THE MUSIC!

GROUND ZERO products are engineered in Germany

GROUND ZERO - international sponsor of

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. +49 (0)8095/873 830 Fax -8310

www.ground-zero-audio.com
