Ground Zero IRIDIUM SERIES Manuale utente

IRIDIUM-SERIES

16.5 cm / 6.5” ACTIVE SUBWOOFER

ANLEITUNG / OWNER’S MANUAL

GZIB 165BR-ACT

Ausstattungsmerkmale / Features

•Aktiv-Subwoofer

•Stabiles MDF Basstunnelgehäuse

•Hochbelastbare Schwingspule

•IMPP Membrane

•Class AB Mosfet-Verstärker

•Phasenschalter 0 > 180°

•High-Level Eingänge mit Auto-On

oActive subwoofer

oStable bass tunnel MDF enclosure

oHigh power voice coil

oIMPP cone

oMosfet-Amplifier

oPhase switch 0 > 180°

oHigh-Level Input with Auto-On

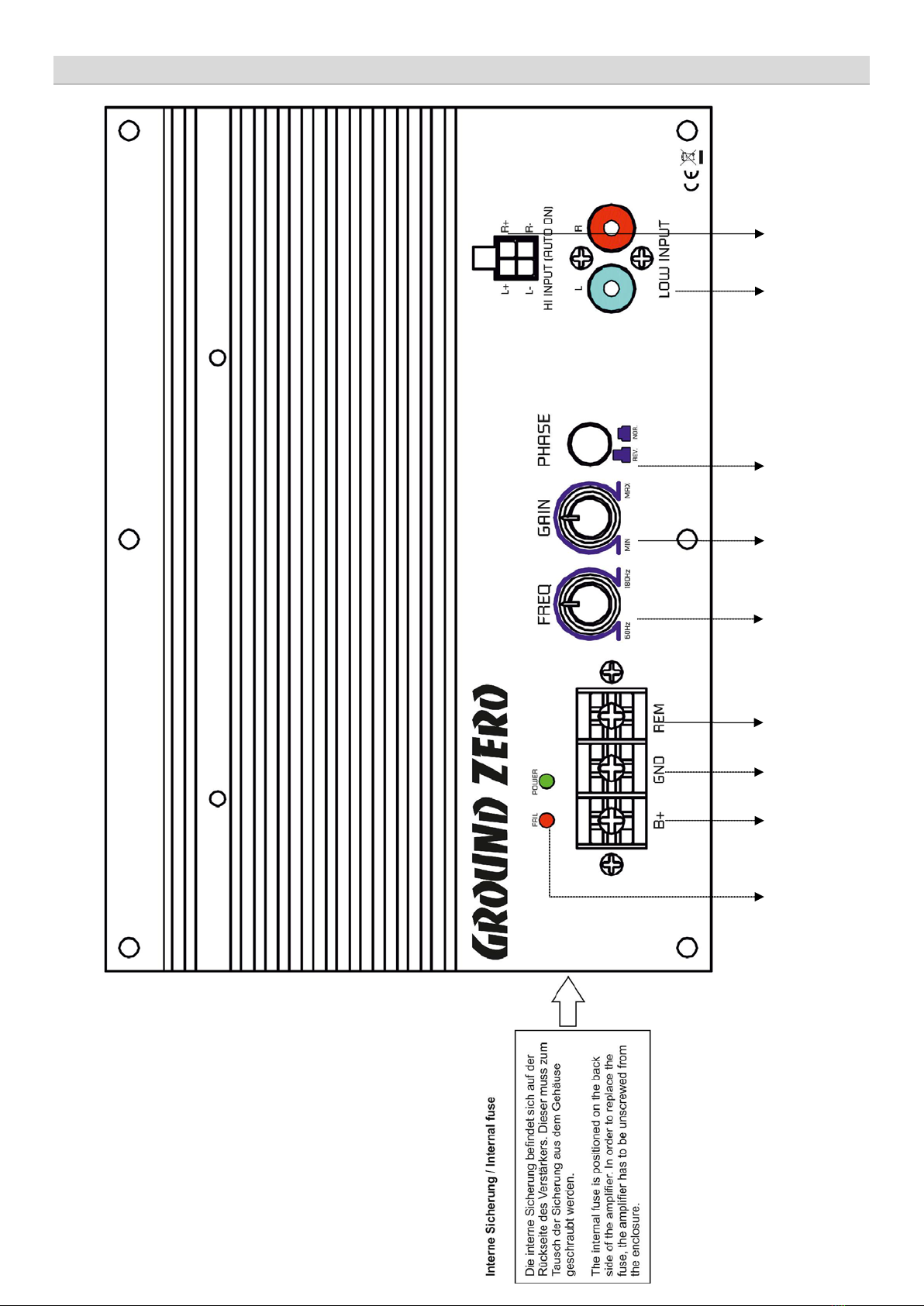

Anschlüsse und Einstellungen / Connections and functions

# Erklärung Description

High Level Eingänge

Hiermit lässt sich der Verstärker mittels Hochpegel- Signal

betreiben. Verbinden Sie hierzu die High Level Eingänge direkt mit

den Lautsprecher-Ausgängen der Signalquelle (Headunit) oder

eines vorhandenen, fahrzeugspezifischen Aktivsystems.

Auto-On

Die Auto-On Funktion der High Level Eingänge ermöglicht den

Betrieb ohne zusätzlichen Remote Anschluß. Das Gerät schaltet

ein, sobald ein Signal an den High Level Eingängen anliegt.

Nutzen Sie keinesfalls die High- und die Low Level Eingänge

gleichzeitig.

High Level Input

High level input terminal should be connected to the speaker

output of the Headunit or a carspecific active system.

Auto-On

The Auto-On function allows to use the amplifier without

additional remote connection. The unit automatically turns on

as soon as a signal is received.

Do not use the high- and low level input together

simultaneously

Low Level Eingänge

Eingänge für den linken (L) und rechten (R) Kanal des Verstärkers.

Die Vorverstärker Ausgänge der Signalquelle (Headunit) oder

einer externen elektronischen Weiche müssen hier angeschlossen

werden.

Low Level Input

Left (L) and right (R) channel inputs of the amplifier system. Pre-

amplifier outputs of a source (head unit) or of an external

electronic crossover must be connected to these inputs.

Phase Shift

Phasen-Schalter: 0° (Norm.) oder 180° (Rev.) schaltbar.

Phase Shift

Phase switch: 0° (Nor.) or 180° (Rev.) switchable.

Input Level

Zum Einstellen der Eingangsempfindlichkeit

Input Level

Knob to adjust the input sensitivity

Weiche

Zur Einstellung der oberen Grenz-Frequenz von 40 Hz ~ 120 Hz.

Crossover

To adjust the cut-off frequency from 40 Hz ~ 120 Hz

REM -> Remote Antennenanschluss

Wichtig

Bei Benutzung des High Level Eingangs wird der Remote Anschluß

nicht benötigt.

REM -> Remote antenna terminal

Important

The remote connection is not needed if using the high level in.

GND -> Masse Anschluss

GND -> Ground connection

B+ -> +12 Volt

Wichtig:

Bitte benutzen Sie mind.

6 mm² Kabel für die Spannungsversorgung

B+ -> +12 Volt

Important:

Please use min. 6 mm² cable for the power supply.

Statusanzeige LEDs

Betrieb (grün)

Fehler (rot)

Power / Protection LED

Power (green)

Protection (red)

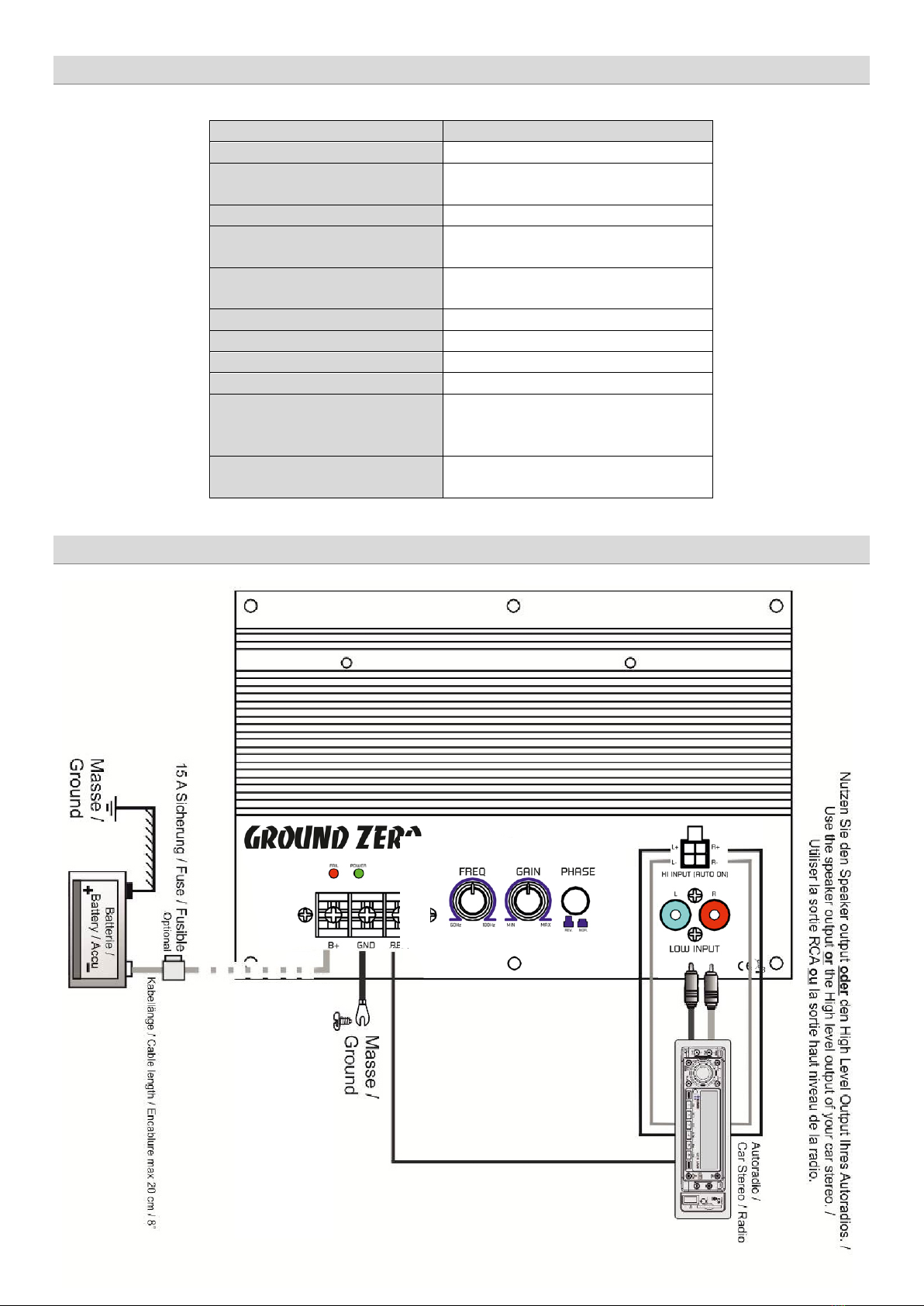

Stromanschluss / Power connection

Technische Daten / Technical data

Anschlüsse / Connections

Model

GZIB 165BR-ACT

Woofer

16.5 cm / 6.5“

Woofer Impedanz /

Impedance

4Ω

Membran / Cone

IMPP

MAX. Ausgangsleistung /

Output Power MAX

150 W MAX

RMS Ausgangsleistung /

Output Power RMS

80 W RMS

Tiefpass / Lowpass

40 – 120 Hz

Phasenschalter / Phase shift

0° / 180°

T.H.D

< 0.09%

S/N (A)

>90 dB

Empfohlene

Betriebsspannung /

Source voltage

10V – 15V

Außenmaße / Dimensions

305 x 220 x 300 (250) mm /

12.01“ x 8.66“ x 11.81“ (9.84“)

Hilfe zur Fehlersuche

* Die interne Sicherung befindet sich auf der Rückseite des Verstärkers. Dieser muss zum Tausch der Sicherung aus dem Gehäuse geschraubt werden.

Trouble shooting guide

Symptoms

Check

Remedy / Fault

No audible signal

Does the PWR LED light up?

Check the internal fuse*

Check the power wiring Check

the remote connection

Does the PROT LED light up?

Overheat protection

Unit may be defective

Amplifier does not switch on No power supply (at the amplifier)

Check the internal fuse*

Check the power wiring Check

the remote connection

No remote voltage Check connections to source

No signal on one channel Check RCA & speaker wires

Reverse input channels to delimit

the defect

* The internal fuse is positioned on the back side of amplifier. In order to replace the fuse, the amplifier has to be unscrewed from the enclosure.

Garantie- und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen.

Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch

Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige

Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.

Terms of warranty

The limited warranty for this product is covered by Ground Zero´s local distribution partners and their

terms and conditions. For further information contact your local retailer or distributor.

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. +49 (0)8095/873 830 Fax -8310

www.ground-zero-audio.com

Anzeichen

Kontrolle

Hilfe / Fehler

Kein Signalton

Leuchtet die PWR LED?

Sicherung prüfen*

Stromversorgung prüfen Remote

Kabel prüfen

Leuchtet die PROT LED?

Thermische Schutzschaltung

Gerät eventuell beschädigt

Verstärker schaltet nicht ein Keine Stromzufuhr (am Verstärker)

Sicherung prüfen*

Stromversorgung prüfen Remote

Kabel prüfen

Keine Spannung am Remote

Ausgang Steuergerät prüfen

Kein Signal auf einem Kanal Cinch & Lautsprecherkabel prüfen

Eingangskanal tauschen, um

Fehler einzugrenzen
