HACH LANGE sc200 Manuale utente
DOC023.98.80049
sc200 Flow Module
05/2010, Edition 1
User Manual
Bedienungsanleitung
Manuale operativo
Manuel de l’utilisateur
Manual del usuario
Manual do utilizador
Uživatelská příručka
Brugermanual
Gebruikershandleiding
Instrukcja obsługi
Bruksanvisning
Käyttäjän käsikirja
Ръководство за потребителя
Használati útmutató
Manualul utilizatorului
Naudotojo vadovas
Руководство пользователя
Kullanım Kılavuzu
Návod na obsluhu
Navodila za uporabo
Korisnički priručnik
Εγχειρίδιο Λειτουργίας
Kasutusjuhend
English..................................................................................................................................................................................................3
Deutsch................................................................................................................................................................................................8
Italiano................................................................................................................................................................................................13
Français.............................................................................................................................................................................................18
Español..............................................................................................................................................................................................23
Português..........................................................................................................................................................................................28
Čeština...............................................................................................................................................................................................33
Dansk..................................................................................................................................................................................................38
Nederlands.......................................................................................................................................................................................43
Polski...................................................................................................................................................................................................48
Svenska.............................................................................................................................................................................................53
Suomi..................................................................................................................................................................................................58
български.........................................................................................................................................................................................63
Magyar................................................................................................................................................................................................68
Română.............................................................................................................................................................................................73
lietuvių kalba....................................................................................................................................................................................79
Русский..............................................................................................................................................................................................84
Türkçe.................................................................................................................................................................................................90
Slovenský jazyk.............................................................................................................................................................................95
Slovenski.........................................................................................................................................................................................100
Hrvatski............................................................................................................................................................................................105
Ελληνικά..........................................................................................................................................................................................110
eesti keel.........................................................................................................................................................................................115
2
Specifications
Specifications are subject to change without notice.
Table 1 Ultrasonic flow module specifications
Specification Details
Flow rate Function of weir structure type
Total flow 0-999,999,999 with selectable flow rate
and multiplier units
Accuracy ± 0.5% of span
Sensitivity ± 0.1% of span
Repeatability ± 0.1% of span
Response time Less than 180 seconds to 90% of value
upon step change
Input filter 999 seconds
Table 2 Paddle wheel flow module specifications
Specification Details
Frequency range 0-5,000 Hz
Flow rate Function of mounting hardware size
Accuracy ± 0.1% of span
Sensitivity ± 0.1% of span
Repeatability ± 0.05% of span
Input filter 999 seconds
Temp drift Zero and Span: ± 0.02% of span per °C
Response time 1-60 seconds to 90% of value upon step
change
General Information
In no event will the manufacturer be liable for direct, indirect, special,
incidental or consequential damages resulting from any defect or omission
in this manual. The manufacturer reserves the right to make changes in
this manual and the products it describes at any time, without notice or
obligation. Revised editions are found on the manufacturer’s website.
Safety information
Please read this entire manual before unpacking, setting up or operating
this equipment. Pay attention to all danger and caution statements. Failure
to do so could result in serious injury to the operator or damage to the
equipment.
Make sure that the protection provided by this equipment is not impaired,
do not use or install this equipment in any manner other than that specified
in this manual.
Use of hazard information
D A N G E R
Indicates a potentially or imminently hazardous situation which, if not avoided, will
result in death or serious injury.
WARNING
Indicates a potentially or imminently hazardous situation which, if not avoided,
could result in death or serious injury.
C A U T I O N
Indicates a potentially hazardous situation that may result in minor or moderate
injury.
N O T I C E
Indicates a situation which, if not avoided, may cause damage to the instrument.
Information that requires special emphasis.

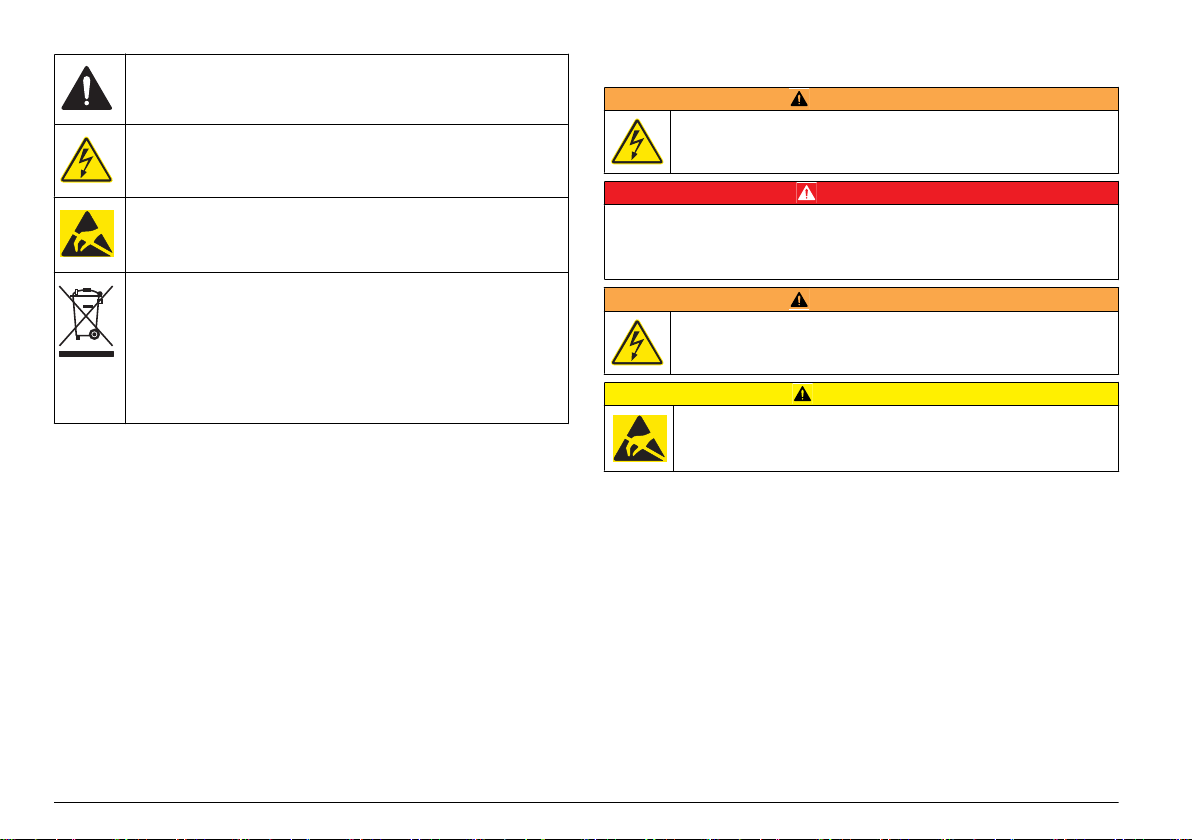

Precautionary labels
Read all labels and tags attached to the instrument. Personal injury or
damage to the instrument could occur if not observed. A symbol on the
instrument is referenced in the manual with a precautionary statement.
English 3
This symbol, if noted on the instrument, references the instruction
manual for operation and/or safety information.
This symbol, when noted on a product enclosure or barrier, indicates
that a risk of electrical shock and/or electrocution exists.
Delicate internal electronic components can be damaged by static
electricity, resulting in degraded performance or eventual failure.
Electrical equipment marked with this symbol may not be disposed of
in European public disposal systems after 12 August of 2005. In
conformity with European local and national regulations (EU Directive
2002/98/EC), European electrical equipment users must now return old
or end-of-life equipment to the Producer for disposal at no charge to
the user.
Note: For return for recycling, please contact the equipment producer or supplier
for instructions on how to return end-of-life equipment, producer-supplied electrical
accessories, and all auxillary items for proper disposal.
Product overview
The module, when installed in an sc200 controller, allows an analog sensor
to connect to the controller. For calibration and operation of the sensor,
refer to the sensor user manual for use with the sc200 controller.

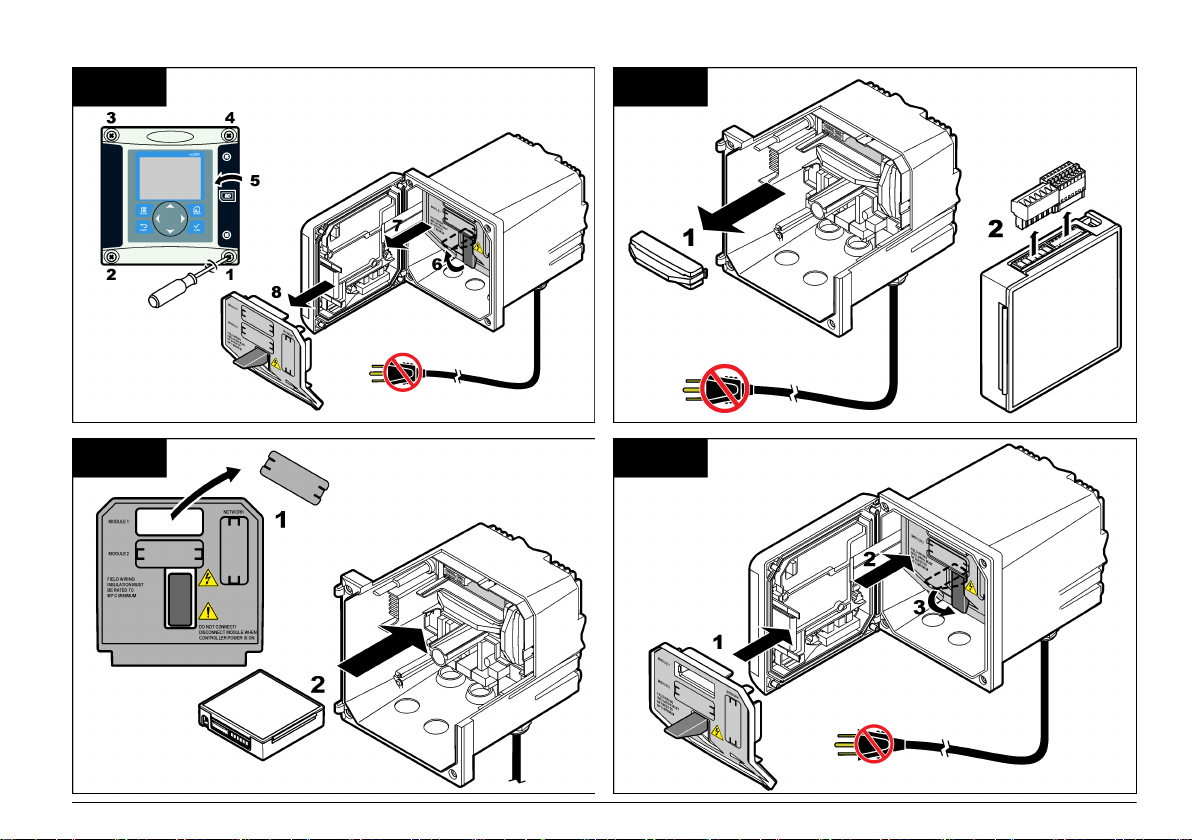

Flow module installation
WARNING
Potential Electrocution Hazard. Always disconnect power to the
instrument when making electrical connections.
D A N G E R
Electrocution Hazard. High voltage wiring for the controller is conducted behind the
high voltage barrier in the controller enclosure. The barrier must remain in place
except when installing modules, or when a qualified installation technician is wiring
for power, relays or analog and network cards.
WARNING
Potential Electrocution Hazard. Only qualified personnel should conduct
the tasks described in this section of the manual.
C A U T I O N
Potential Instrument Damage. Delicate internal electronic components
can be damaged by static electricity, resulting in degraded performance
or eventual failure.
4 English
1 2
3 4
English 5
5 6
7 8
6 English
Wiring table
WARNING
Potential Electrocution Hazard. Always disconnect power to the instrument when
making electrical connections.
A maximum of four paddle wheel sensors or one ultrasonic sensor can be
connected to the flow module. When wiring sensors to the module, use
the information in the table and Flow module installation on page 4.
Note: The module cannot be connected to both sensor types at the same time.
Connector Sensor Connector
pin Wire color
8-pin Paddle wheel sensor D 1 Black
2 Red
Paddle wheel sensor C 3 Black
4 Red
Paddle wheel sensor B 5 Black
6 Red
Paddle wheel sensor A 7 Black
8 Red
Sensor shield wires Silver1
Connector Sensor Connector
pin Wire color
6-pin Ultrasonic 1
2
3 Red
4 Green
5 Yellow
6 Blue
Sensor shield wires Black1
User navigation
Refer to the controller documentation for keypad description and
navigation information.
Sensor recognition
The controller automatically scans for sensor modules on power up. If the
connected device is new, the controller performs an installation process.
This process makes sure that the controller recognizes the device each
time it is connected. The controller shows the main measurement screen
for the connected sensor.
Modbus registers
A list of Modbus registers is available for network communication. Refer
to www.hach.com or www.hach-lange.com for more information.
1Connect all sensor ground/shield wires to the sc200 enclosure grounding screws.
English 7
Technische Daten
Änderungen vorbehalten.
Tabelle 1 Technische Daten des Ultraschall-Durchflussmoduls
Technische Daten Details
Durchflussmenge Funktion des Wehrtyps
Gesamtdurchfluss 0-999.999.999 mit wählbaren Einheiten
für Durchflussmenge und Faktoren
Genauigkeit ±0,5 % vom Bereichsmaximum
Empfindlichkeit ±0,1 % vom Bereichsmaximum
Wiederholgenauigkeit ±0,1 % vom Bereichsmaximum
Ansprechzeit Unter 180 Sekunden bis 90 % des Werts
bei sprunghafter Änderung
Eingangsfilter 999 Sekunden
Tabelle 2 Technische Daten des Flügelrad-Durchflussmoduls
Technische Daten Details
Frequenzbereich 0-5.000 Hz
Durchflussmenge Abhängig von der Größe des
Bestigungsmaterials
Genauigkeit ±0,1 % vom Bereichsmaximum
Empfindlichkeit ±0,1 % vom Bereichsmaximum
Wiederholgenauigkeit ±0,05 % vom Bereichsmaximum
Eingangsfilter 999 Sekunden
Temperaturdrift Nullpunkt und Bereichsmaximum: ±
0,02% des Bereichsmaximums pro °C
Ansprechzeit 1-60 Sekunden bis 90 % des Werts bei
sprunghafter Änderung
Allgemeine Angaben
Der Hersteller ist nicht verantwortlich für direkte, indirekte, versehentliche
oder Folgeschäden, die aus Fehlern oder Unterlassungen in diesem
Handbuch entstanden. Der Hersteller behält sich jederzeit und ohne
vorherige Ankündigung oder Verpflichtung das Recht auf Verbesserungen
an diesem Handbuch und den hierin beschriebenen Produkten vor.
Überarbeitete Ausgaben sind auf der Hersteller-Webseite erhältlich.
Sicherheitshinweise
Bitte lesen Sie dieses Handbuch komplett durch, bevor Sie dieses Gerät
auspacken, aufstellen oder bedienen. Beachten Sie alle Gefahren- und
Warnhinweise. Nichtbeachtung kann zu schweren Verletzungen des
Bedieners oder Schäden am Gerät führen.
Stellen Sie sicher, dass die Sicherheitseinrichtung dieses Messgerätes
nicht beeinträchtigt wird. Verwenden bzw. installieren Sie das
Messsystem nur auf solche Art und Weise, wie sie in diesem Handbuch
beschrieben wird.
Verwendung der Gefahrenhinweise
G E F A H R
Weist auf eine potenzielle oder unmittelbare Gefahrensituation hin, deren
Nichtbeachtung zu schweren Verletzungen oder zum Tod führt.
W A R N H I N W E I S
Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie nicht
vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.
V O R S I C H T
Weist auf eine potentiell gefährliche Bedingung oder Situation hin, die zu geringen
oder leichten Verletzungen führen kann.
HINWEIS
Kennzeichnet eine Situation, die Schäden an diesem Gerät zur Folge haben kann,
wenn sie nicht vermieden wird. Informationen, die besonders hervorgehoben
werden müssen.
8 Deutsch
Warnkennzeichen
Lesen Sie alle Aufkleber und Hinweisschilder, die am Gerät angebracht
sind. Nichtbeachtung kann Personenschäden oder Beschädigungen des
Geräts zur Folge haben. Auf das Symbol am Gerät wird mit einem
Warnhinweis verwiesen.
Dieses Symbol kann am Gerät angebracht sein und verweist auf
Betriebs- und/oder Sicherheitshinweise in der Bedienungsanleitung.
Wenn sich dieses Symbol auf dem Produktgehäuse oder einer
Abdeckung befindet, weist es auf Stromschlaggefahr hin.
Die empfindlichen elektronischen Komponenten im Geräteinneren
können durch statische Elektrizität beschädigt werden, was zu
Beeinträchtigungen der Geräteleistung bis hin zum Ausfall des Gerätes
führen kann.
Elektrische Geräte, die mit diesem Symbol gekennzeichnet sind,
dürfen in Europa seit dem 12. August 2005 nicht mehr über das
öffentliche Entsorgungssystem entsorgt werden. Gemäß europäischer
lokal und national geltender Bestimmungen (EU-Richtlinie 2002/98/
EC) müssen europäische Verbraucher alte oder ausgediente Elektro-
und Elektronikgeräte an die Hersteller zurückgeben, die diese für den
Verbraucher kostenlos entsorgen
Hinweis: Zur Rücknahme zwecks Recycling wenden Sie sich bitte an den
Hersteller oder Lieferanten des Geräts. Bitten Sie ihn um Informationen zur
Rückgabe von Elektro- und Elektronik-Altgeräten, von durch den Hersteller
geliefertem Elektrozubehör und von allen Zusatzkomponenten für die
ordnungsgemäße Entsorgung.
Produktübersicht
Das Modul wird in einem sc200-Controller installiert und ermöglicht den
Anschluss eines analogen Sensors an den Controller. Informationen zu
Kalibrierung und Betrieb des Sensors finden Sie im Sensorhandbuch zum
sc200-Controller.
Installation des Durchflussmoduls
W A R N H I N W E I S
Potenzielle Stromschlaggefahr. Stellen Sie stets die
Spannungsversorgung am Gerät ab, wenn elektrische Anschlüsse
durchgeführt werden.
G E F A H R
Gefahr durch elektrischen Schlag. Die Hochspannungskabel für den Controller
verlaufen im Controllergehäuse hinter einer Schutzabdeckung. Die
Schutzabdeckung darf nicht entfernt werden, außer beim Einbau von Modulen
oder beim elektrischen Anschluss von Spannungsversorgung, Relais, analogen
und Netzwerkkarten durch einen qualifizierten Techniker.
W A R N H I N W E I S
Potenzielle Stromschlaggefahr. Die in diesem Abschnitt dieser
Anleitung beschriebenen Arbeiten dürfen nur von qualifiziertem
Personal ausgeführt werden.
V O R S I C H T
Möglicher Geräteschaden Die empfindlichen elektronischen
Komponenten im Geräteinneren können durch statische Elektrizität
beschädigt werden, was zu Beeinträchtigungen der Geräteleistung bis
hin zum Ausfall des Gerätes führen kann.
Deutsch 9
1 2
3 4
10 Deutsch
Altri manuali per sc200
2
Indice
Altri manuali HACH LANGE Unità di controllo
Manuali Unità di controllo popolari di altre marche
Festo
Festo Compact Performance CP-FB6-E Manuale elenco delle parti
Elo TouchSystems
Elo TouchSystems DMS-SA19P-EXTME Manuale utente
JS Automation
JS Automation MPC3034A Manuale utente
JAUDT
JAUDT SW GII 6406 Series Guida rapida
Spektrum
Spektrum Air Module System Manuale utente
BOC Edwards
BOC Edwards Q Series Manuale utente
